2015 FIAT DUCATO Notice d'entretien (in French)

37) Avant de repartir après un arrêt
ou avant de déplacer le véhicule,
s'assurer que la plate-forme est
bien rentrée à fond dans son
logement. Comme le mouvement
de la plate-forme est asservi à
celui de la porte latérale
coulissante, si la plate-forme n'est
pas complètement rentrée ou
que les portes arrière sont mal
fermées, le témoin
s'allume sur
le combiné de bord.
38) Le système à ressort a des
forces d'actionnement qui sont
étudiées pour le meilleur confort
d’utilisation ; un choc accidentel
ou un vent fort pourraient
débloquer les ressorts et fermer
spontanément les battants de
la porte.
39) Avec l'ouverture à 180 degrés,
les battants n'ont aucun système
de blocage. Ne pas utiliser cette
ouverture avec le véhicule en
pente ou en cas de vent.
40) Il est interdit de conduire le
véhicule en ayant la plate-forme
en position ouverte.
41) Ne pas utiliser la plate-forme en
position escamotée pour la
montée ou la descente depuis le
compartiment de chargement.42) Avant, après et pendant
l'utilisation, s'assurer que
la plate-forme est correctement
bloquée par les systèmes de
retenue prévus. Une ouverture ou
fermeture incomplète pourrait
provoquer un faux mouvement de
cette dernière et comporter un
risque pour l'utilisateur et les
usagers extérieurs.
43) Même si elle est escamotée, la
plate-forme dépasse légèrement
du véhicule, c'est pourquoi, en
présence de capteurs de
stationnement arrière, le rayon
d'action de ces derniers est
légèrement réduit.
ATTENTION
5) La présence de la plate-forme
peut réduire les angles d'attaque
des rampes, c'est pourquoi il
est conseillé, devant une rampe
très raide, de l'affronter avec
prudence pour éviter
d'endommager la plate-forme.
LÈVE-VITRES
ÉLECTRIQUES
Sur l'accoudoir interne de la porte côté
conducteur se trouvent des
interrupteurs fig. 118 qui commandent,
lorsque la clé de contact est en position
MAR :
A : ouverture/fermeture de la vitre avant
gauche ;
B : ouverture et fermeture de la vitre
avant droite.
Actionnement continu
automatique
Toutes les versions sont équipées
d'une automatisation pour la montée et
la descente de la vitre avant du côté
conducteur.
118F1A0125
77

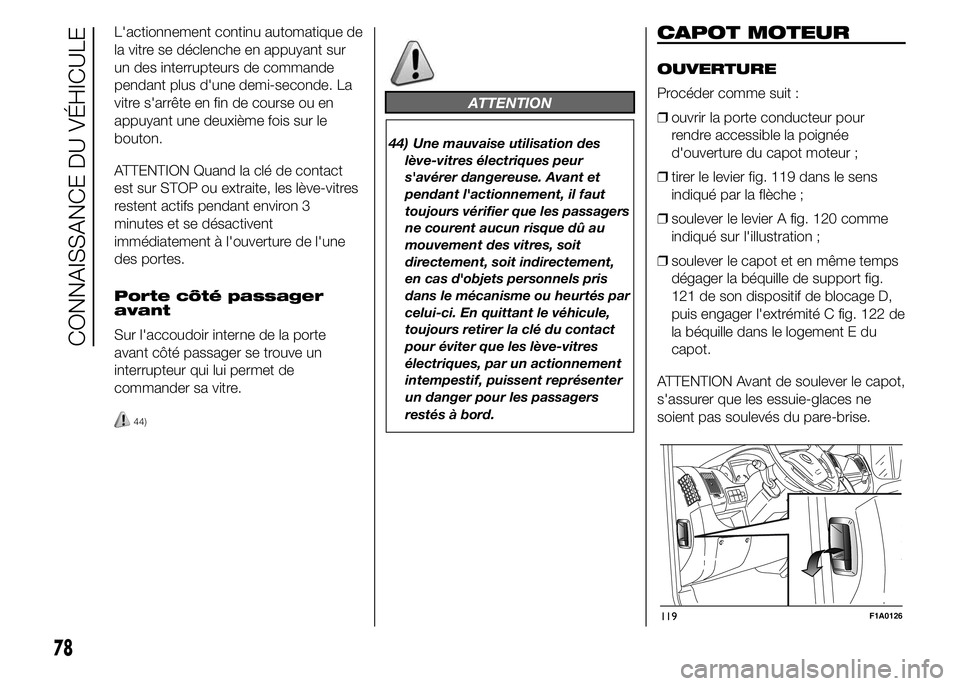

L'actionnement continu automatique de
la vitre se déclenche en appuyant sur
un des interrupteurs de commande
pendant plus d'une demi-seconde. La
vitre s'arrête en fin de course ou en
appuyant une deuxième fois sur le
bouton.
ATTENTION Quand la clé de contact
est sur STOP ou extraite, les lève-vitres
restent actifs pendant environ 3
minutes et se désactivent
immédiatement à l'ouverture de l'une
des portes.
Porte côté passager
avant
Sur l'accoudoir interne de la porte
avant côté passager se trouve un
interrupteur qui lui permet de
commander sa vitre.
44)
ATTENTION
44) Une mauvaise utilisation des
lève-vitres électriques peur
s'avérer dangereuse. Avant et
pendant l'actionnement, il faut
toujours vérifier que les passagers
ne courent aucun risque dû au
mouvement des vitres, soit
directement, soit indirectement,
en cas d'objets personnels pris
dans le mécanisme ou heurtés par
celui-ci. En quittant le véhicule,
toujours retirer la clé du contact
pour éviter que les lève-vitres
électriques, par un actionnement
intempestif, puissent représenter
un danger pour les passagers
restés à bord.
CAPOT MOTEUR
OUVERTURE
Procéder comme suit :
❒ouvrir la porte conducteur pour
rendre accessible la poignée
d'ouverture du capot moteur ;
❒tirer le levier fig. 119 dans le sens
indiqué par la flèche ;
❒soulever le levier A fig. 120 comme
indiqué sur l'illustration ;
❒soulever le capot et en même temps
dégager la béquille de support fig.
121 de son dispositif de blocage D,
puis engager l'extrémité C fig. 122 de
la béquille dans le logement E du
capot.
ATTENTION Avant de soulever le capot,
s'assurer que les essuie-glaces ne
soient pas soulevés du pare-brise.
119F1A0126
78
CONNAISSANCE DU VÉHICULE

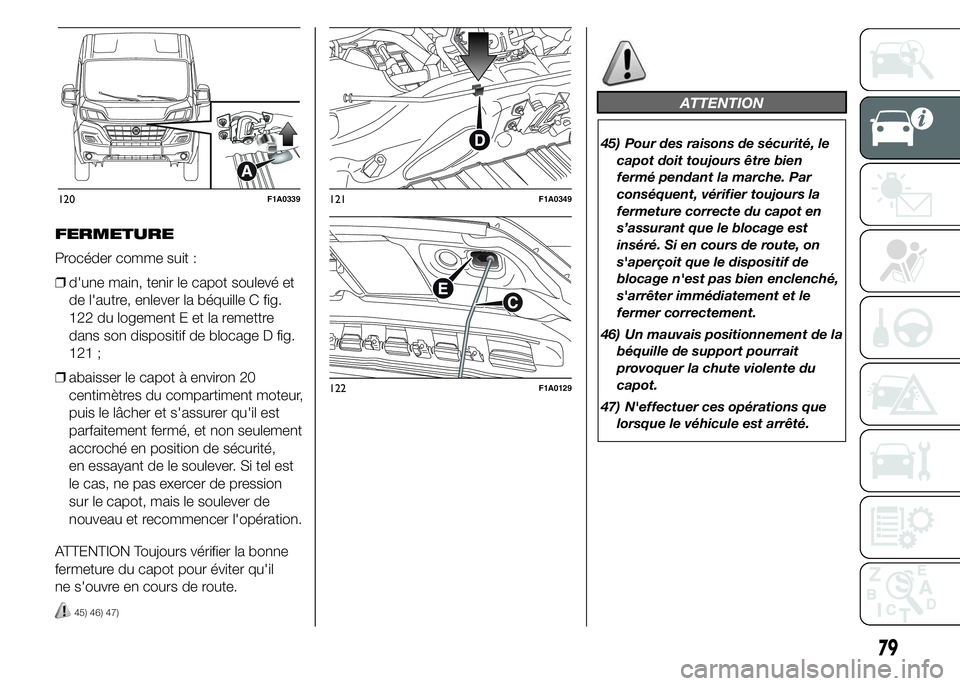

FERMETURE
Procéder comme suit :
❒d'une main, tenir le capot soulevé et
de l'autre, enlever la béquille C fig.
122 du logement E et la remettre
dans son dispositif de blocage D fig.
121 ;
❒abaisser le capot à environ 20
centimètres du compartiment moteur,
puis le lâcher et s'assurer qu'il est
parfaitement fermé, et non seulement
accroché en position de sécurité,
en essayant de le soulever. Si tel est
le cas, ne pas exercer de pression
sur le capot, mais le soulever de
nouveau et recommencer l'opération.
ATTENTION Toujours vérifier la bonne
fermeture du capot pour éviter qu'il
ne s'ouvre en cours de route.
45) 46) 47)
ATTENTION
45) Pour des raisons de sécurité, le
capot doit toujours être bien
fermé pendant la marche. Par
conséquent, vérifier toujours la
fermeture correcte du capot en
s’assurant que le blocage est
inséré. Si en cours de route, on
s'aperçoit que le dispositif de
blocage n'est pas bien enclenché,
s'arrêter immédiatement et le
fermer correctement.
46) Un mauvais positionnement de la
béquille de support pourrait
provoquer la chute violente du
capot.
47) N'effectuer ces opérations que
lorsque le véhicule est arrêté.
120F1A0339121F1A0349
122F1A0129
79

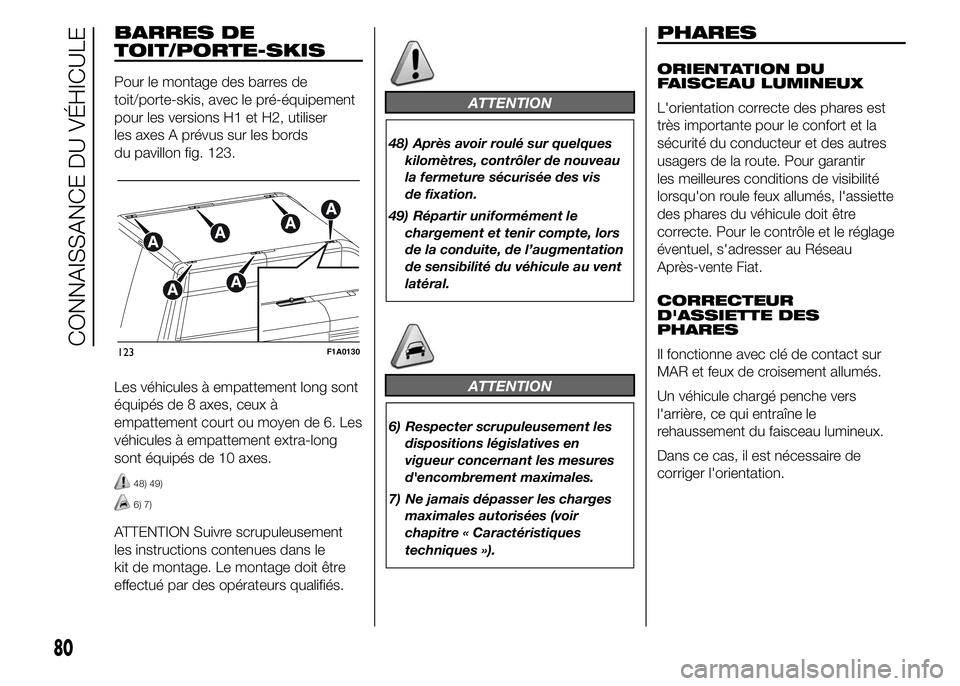

BARRES DE
TOIT/PORTE-SKIS
Pour le montage des barres de
toit/porte-skis, avec le pré-équipement
pour les versions H1 et H2, utiliser
les axes A prévus sur les bords
du pavillon fig. 123.
Les véhicules à empattement long sont
équipés de 8 axes, ceux à
empattement court ou moyen de 6. Les
véhicules à empattement extra-long
sont équipés de 10 axes.
48) 49)
6) 7)
ATTENTION Suivre scrupuleusement
les instructions contenues dans le
kit de montage. Le montage doit être
effectué par des opérateurs qualifiés.
ATTENTION
48) Après avoir roulé sur quelques
kilomètres, contrôler de nouveau
la fermeture sécurisée des vis
de fixation.
49) Répartir uniformément le
chargement et tenir compte, lors
de la conduite, de l’augmentation
de sensibilité du véhicule au vent
latéral.
ATTENTION
6) Respecter scrupuleusement les
dispositions législatives en
vigueur concernant les mesures
d'encombrement maximales.
7) Ne jamais dépasser les charges
maximales autorisées (voir
chapitre « Caractéristiques
techniques »).
PHARES
ORIENTATION DU
FAISCEAU LUMINEUX
L'orientation correcte des phares est
très importante pour le confort et la
sécurité du conducteur et des autres
usagers de la route. Pour garantir
les meilleures conditions de visibilité
lorsqu'on roule feux allumés, l'assiette
des phares du véhicule doit être
correcte. Pour le contrôle et le réglage
éventuel, s'adresser au Réseau
Après-vente Fiat.
CORRECTEUR
D'ASSIETTE DES
PHARES
Il fonctionne avec clé de contact sur
MAR et feux de croisement allumés.
Un véhicule chargé penche vers
l'arrière, ce qui entraîne le
rehaussement du faisceau lumineux.
Dans ce cas, il est nécessaire de
corriger l'orientation.
123F1A0130
80
CONNAISSANCE DU VÉHICULE

Réglage de l’assiette
des phares
Pour le réglage, agir sur les boutons
ouplacés sur la platine des
commandes fig. 124.
L'écran du combiné de bord indique
visuellement la position correspondante
au réglage.
ATTENTION Régler l'orientation des
faisceaux lumineux en fonction des
variations du poids transporté.
ORIENTATION DES FEUX
ANTIBROUILLARD
(pour les versions/marchés qui le
prévoient)
Pour le contrôle et le réglage éventuel,
s'adresser au Réseau Après-vente Fiat.RÉGLAGE DES PHARES À
L'ÉTRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays où
le véhicule a été commercialisé. Dans
les pays avec un système de circulation
opposée, pour ne pas éblouir les
véhicules qui viennent en direction
contraire, il faut modifier l’orientation du
faisceau lumineux en appliquant un
film autocollant, expressément étudié.
Ce film fait partie des accessoires
Lineaccessori Fiat et peut être
commandé auprès du Réseau
Après-vente Fiat.
SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche, quelle
que soit la condition de la chaussée
et l'intensité du freinage, le blocage des
roues et par conséquent le patinage
d'une ou de plusieurs roues, en
garantissant ainsi le contrôle du
véhicule même en cas de freinage
d'urgence.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Grâce au système ABS, il est possible
de garantir pendant le freinage le
maintien de la direction du véhicule et
en même temps d'optimiser les
espaces d'arrêt.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en cas de freinage dans les virages.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre le train AV et le train AR.
MODEMODE
124F1A0326
81

ATTENTION Pour avoir le maximum
d'efficacité du système de freinage, une
période de stabilisation d'environ 500
km est nécessaire : pendant cette
période, il est conseillé de ne pas
effectuer de freinages trop brusques,
répétés et prolongés.
50)
INTERVENTION DU
SYSTÈME
L’intervention de l’ABS est signalée par
une légère pulsation de la pédale de
frein, accompagnée par un bruit : cela
signifie qu'il faut adapter la vitesse
au type de route sur laquelle on roule.
51) 52) 52) 53) 54) 55) 56) 57)
SYSTÈME MSR
(Motor Schleppmoment Regelung)
Il s'agit d'un système qui fait partie
intégrante de l'ABS et qui intervient
lorsque le conducteur rétrograde
brusquement de vitesse, en redonnant
du couple au moteur et en évitant de
faire patiner de manière excessive
les roues motrices, surtout en cas de
faible adhérence, ce qui risquerait
de compromettre la stabilité du
véhicule.
ATTENTION
50) L’ABS exploite au mieux
l'adhérence disponible, mais il ne
peut pas l'augmenter ; il faut donc
être très prudent sur les
chaussées glissantes, sans courir
de risques inutiles.
51) Quand l’ABS intervient, et que
l'on constate des pulsations sur
la pédale de frein, n'allégez pas la
pression, mais maintenez la
pédale bien enfoncée sans crainte ;
ainsi vous aurez besoin de
moins de distance pour vous
arrêter, en fonction des conditions
du manteau routier.
52) Si l’ABS intervient, c'est un signe
que l'on atteint la limite
d'adhérence entre les pneus et le
manteau routier : il faut ralentir
pour adapter la marche à
l'adhérence disponible.
53) Le système ABS ne peut pas
modifier les lois naturelles de la
physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.54) Le système ABS ne peut pas
éviter les accidents, y compris
ceux dus à une vitesse excessive
dans un virage, à une conduite sur
des surfaces à faible adhérence
ou à des aquaplanings.
55) Les capacités du système ABS
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger sa sécurité et celle
des autres.
56) Pour que le système ABS
fonctionne correctement, il est
indispensable que les pneus
soient de la même marque et du
même type sur toutes les roues,
en parfaites conditions et surtout
du type et aux dimensions
préconisés.
57) Pendant l'utilisation éventuelle
de la roue compacte de secours
(pour les versions/marchés qui le
prévoient), le système ABS
continue de fonctionner.
Toutefois, ne pas oublier que la
roue compacte de secours, dont
les dimensions sont inférieures
à celles du pneu normal, a une
adhérence moindre par rapport
aux autres pneus
82
CONNAISSANCE DU VÉHICULE

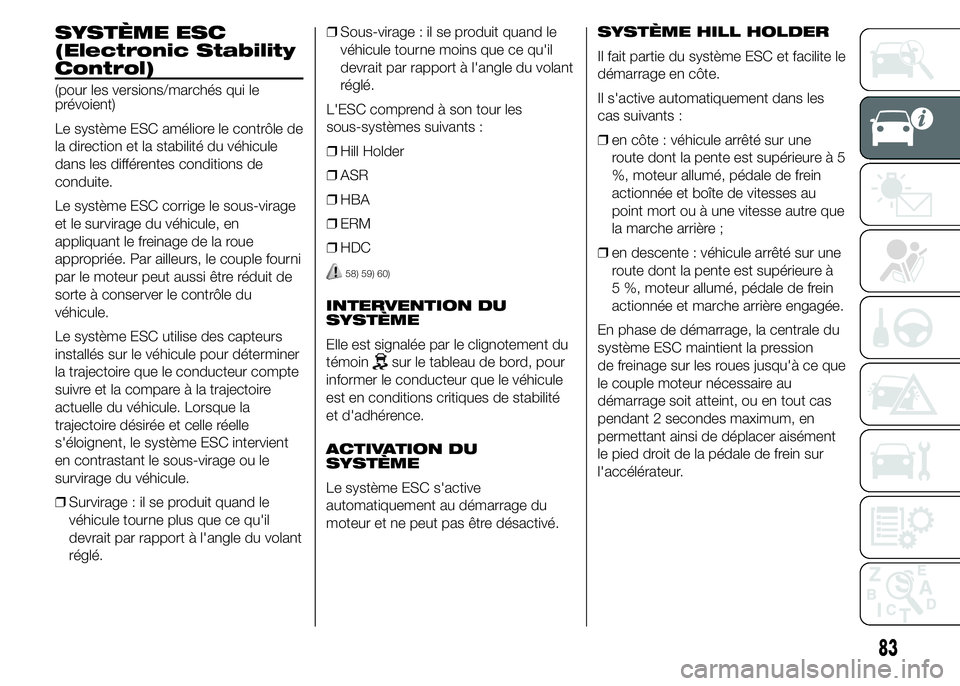

SYSTÈME ESC
(Electronic Stability
Control)
(pour les versions/marchés qui le
prévoient)
Le système ESC améliore le contrôle de
la direction et la stabilité du véhicule
dans les différentes conditions de
conduite.
Le système ESC corrige le sous-virage
et le survirage du véhicule, en
appliquant le freinage de la roue
appropriée. Par ailleurs, le couple fourni
par le moteur peut aussi être réduit de
sorte à conserver le contrôle du
véhicule.
Le système ESC utilise des capteurs
installés sur le véhicule pour déterminer
la trajectoire que le conducteur compte
suivre et la compare à la trajectoire
actuelle du véhicule. Lorsque la
trajectoire désirée et celle réelle
s'éloignent, le système ESC intervient
en contrastant le sous-virage ou le
survirage du véhicule.
❒Survirage : il se produit quand le
véhicule tourne plus que ce qu'il
devrait par rapport à l'angle du volant
réglé.❒Sous-virage : il se produit quand le
véhicule tourne moins que ce qu'il
devrait par rapport à l'angle du volant
réglé.
L'ESC comprend à son tour les
sous-systèmes suivants :
❒Hill Holder
❒ASR
❒HBA
❒ERM
❒HDC
58) 59) 60)
INTERVENTION DU
SYSTÈME
Elle est signalée par le clignotement du
témoin
sur le tableau de bord, pour
informer le conducteur que le véhicule
est en conditions critiques de stabilité
et d'adhérence.
ACTIVATION DU
SYSTÈME
Le système ESC s'active
automatiquement au démarrage du
moteur et ne peut pas être désactivé.SYSTÈME HILL HOLDER
Il fait partie du système ESC et facilite le
démarrage en côte.
Il s'active automatiquement dans les
cas suivants :
❒en côte : véhicule arrêté sur une
route dont la pente est supérieure à 5
%, moteur allumé, pédale de frein
actionnée et boîte de vitesses au
point mort ou à une vitesse autre que
la marche arrière ;
❒en descente : véhicule arrêté sur une
route dont la pente est supérieure à
5 %, moteur allumé, pédale de frein
actionnée et marche arrière engagée.
En phase de démarrage, la centrale du
système ESC maintient la pression
de freinage sur les roues jusqu'à ce que
le couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.
83

Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, on peut entendre un bruit
typique de décrochage mécanique
des freins, indiquant le mouvement
imminent du véhicule.
ATTENTION Le système Hill Holder
n'est pas un frein de stationnement, il
ne faut donc pas abandonner le
véhicule sans avoir tiré le frein à main,
coupé le moteur et enclenché la 1
ère
vitesse afin d'arrêter le véhicule en
toute sécurité (voir les indications du
paragraphe « À l'arrêt » dans le chapitre
« Démarrage et conduite »).
SYSTÈME ASR (AntiSlip
Regulation)
Il fait partie intégrante du système ESC.
Il intervient automatiquement en cas
de patinage d'une ou des deux roues
motrices, de perte d'adhérence sur
chaussée mouillée (aquaplaning),
d'accélération sur chaussées
glissantes, avec neige ou verglas, etc.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :❒si le patinage concerne les deux
roues motrices, l’ASR intervient
en réduisant la puissance transmise
par le moteur ;
❒si le patinage concerne une seule
des roues motrices, il intervient et
freine automatiquement la roue qui
patine.
62)
Activation/désactivation du
système ASR
L’ASR s'enclenche automatiquement à
chaque démarrage du moteur.
Lorsque le véhicule roule, il est possible
de désactiver puis réactiver l'ASR en
appuyant sur le bouton ASR OFF
fig. 125.
61)
Sur certaines versions, l'activation du
système est signalée par l'affichage
d'un message sur l'écran.
La désactivation du système est
signalée par l'allumage de la LED sur le
bouton ASR OFF, et sur certaines
versions, par l'affichage d'un message
à l'écran.
Après la désactivation de l'ASR
pendant la conduite, il est réinséré
automatiquement au démarrage suivant
du véhicule.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile de désactiver l’ASR : dans ces
conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
SYSTÈME HBA
(Hydraulic Brake Assist)
Le système HBA est conçu pour
optimiser la capacité de freinage du
véhicule pendant un freinage
d'urgence. Le système reconnaît le
freinage d'urgence en contrôlant la
vitesse et la force avec laquelle est
enfoncée la pédale de frein et par
conséquent, il applique la pression
optimale aux freins.
125F1A0324
84
CONNAISSANCE DU VÉHICULE
