2015 FIAT DUCATO Notice d'entretien (in French)

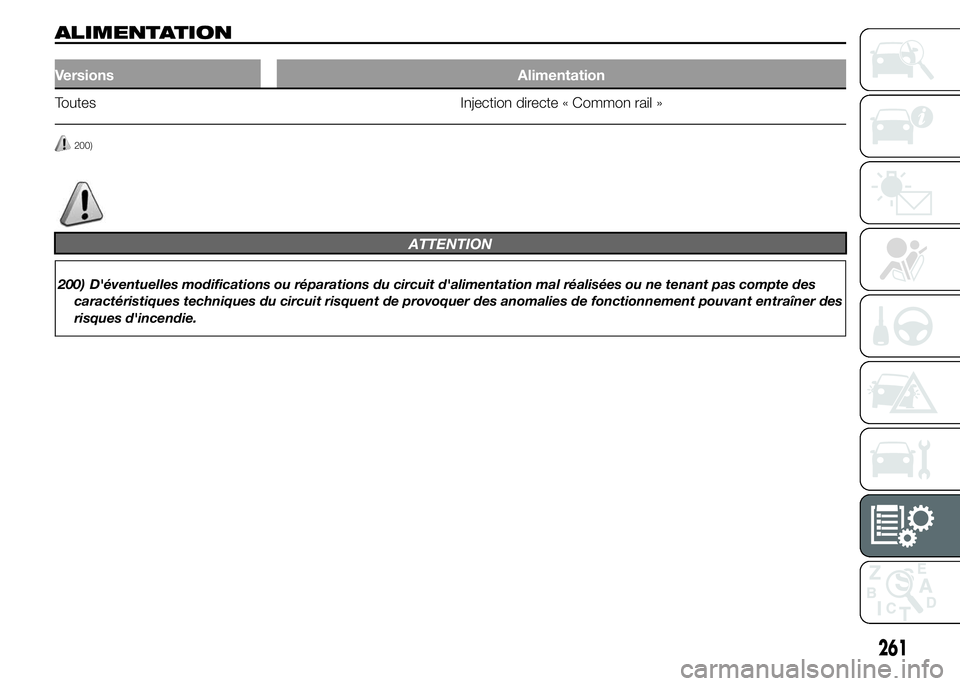

ALIMENTATION
Versions Alimentation
Toutes Injection directe « Common rail »
200)
ATTENTION
200) D'éventuelles modifications ou réparations du circuit d'alimentation mal réalisées ou ne tenant pas compte des
caractéristiques techniques du circuit risquent de provoquer des anomalies de fonctionnement pouvant entraîner des
risques d'incendie.
261

TRANSMISSION
Versions Boîte de vitesses Embrayage Traction
115 MultiJet(*)À cinq rapports avant plus la
marche arrière avec des
synchroniseurs
d'enclenchement des
vitesses avant
À réglage automatique avec
pédale sans course à videAvant
110 MultiJet(*)
À six rapports avant plus la
marche arrière avec des
synchroniseurs
d'enclenchement des
vitesses avant 130 MultiJet
150 MultiJet
180 MultiJet Power
(*)Version pour marchés spécifiques
262
CARACTÉRISTIQUES TECHNIQUES

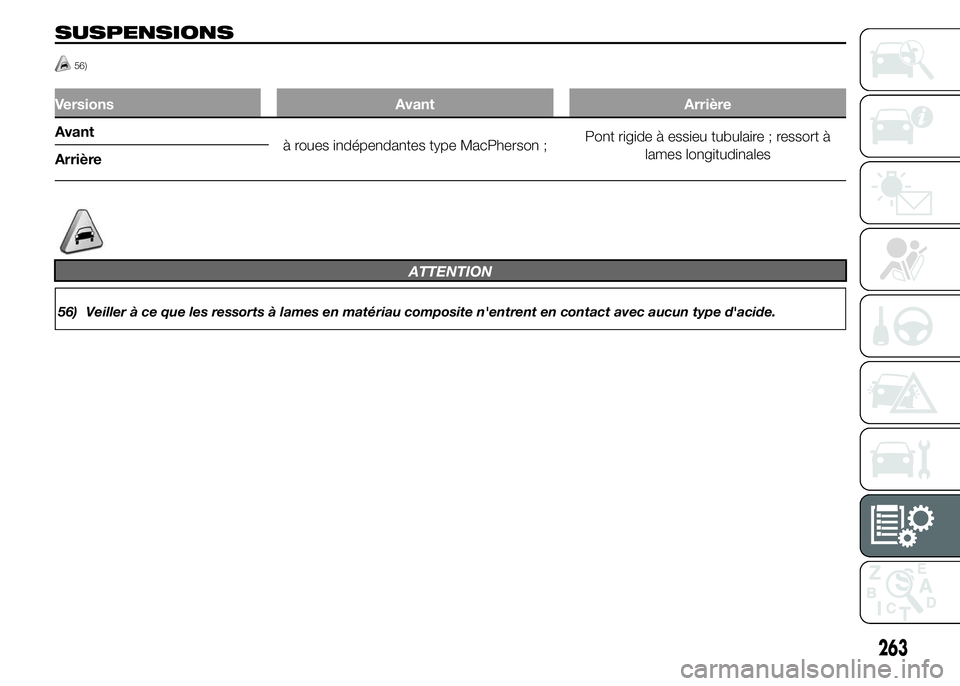

SUSPENSIONS
56)
Versions Avant Arrière
Avant
à roues indépendantes type MacPherson ;Pont rigide à essieu tubulaire ; ressort à
lames longitudinales
Arrière
ATTENTION
56) Veiller à ce que les ressorts à lames en matériau composite n'entrent en contact avec aucun type d'acide.
263

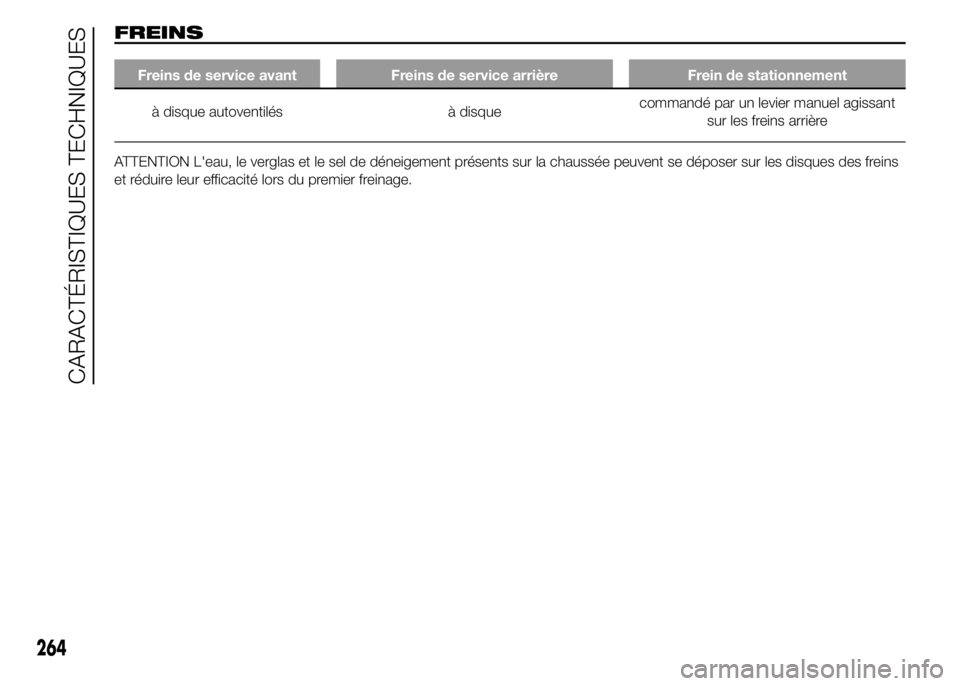

FREINS
Freins de service avant Freins de service arrière Frein de stationnement
à disque autoventilés à disquecommandé par un levier manuel agissant
sur les freins arrière
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques des freins
et réduire leur efficacité lors du premier freinage.
264
CARACTÉRISTIQUES TECHNIQUES

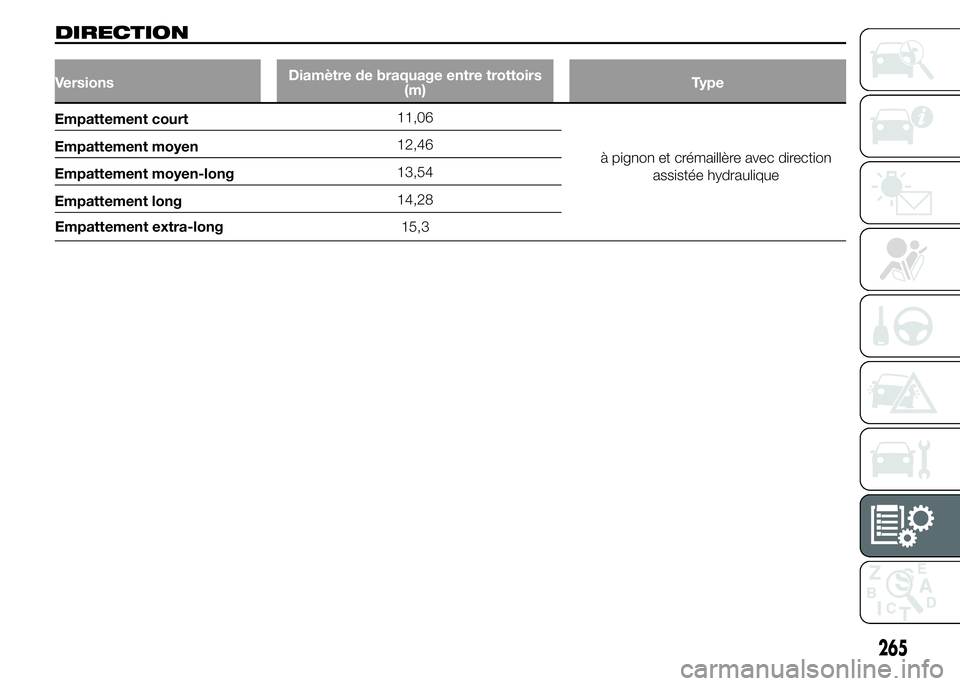

DIRECTION
VersionsDiamètre de braquage entre trottoirs
(m)Type
11,06
12,46
13,54
14,28
Empattement extra-long15,3
265
Empattement court
Empattement moyen
Empattement moyen-long
Empattement longà pignon et crémaillère avec direction
assistée hydraulique

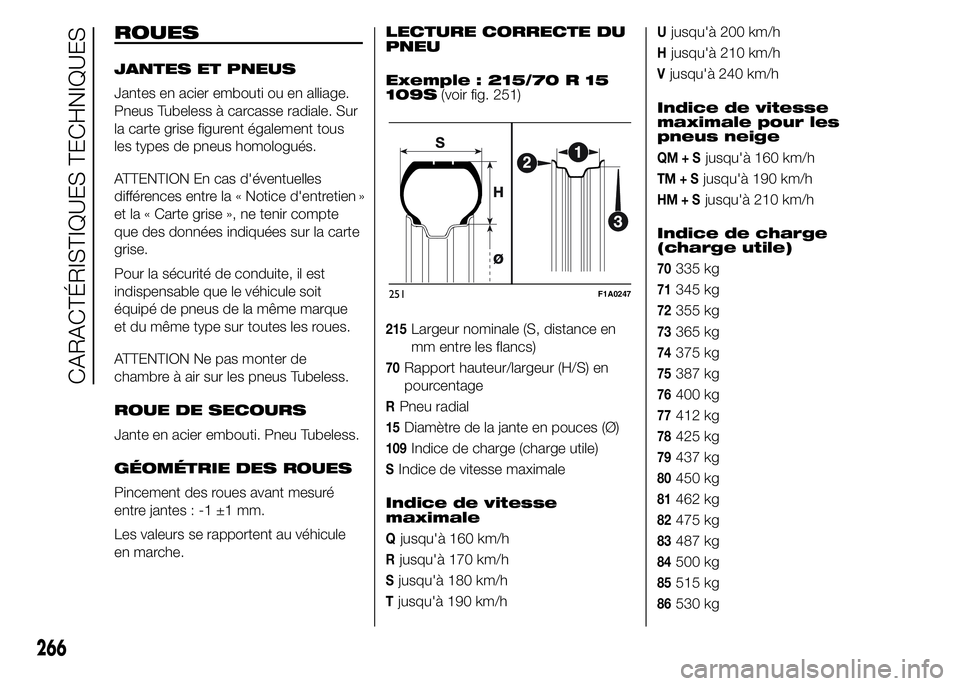

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la carte grise figurent également tous
les types de pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice d'entretien
et la « Carte grise », ne tenir compte
que des données indiquées sur la carte
grise.
Pour la sécurité de conduite, il est
indispensable que le véhicule soit
équipé de pneus de la même marque
et du même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré
entre jantes : -1 ±1 mm.
Les valeurs se rapportent au véhicule
en marche.LECTURE CORRECTE DU
PNEU
Exemple : 215/70 R 15
109S(voir fig. 251)
215Largeur nominale (S, distance en
mm entre les flancs)
70Rapport hauteur/largeur (H/S) en
pourcentage
RPneu radial
15Diamètre de la jante en pouces (Ø)
109Indice de charge (charge utile)
SIndice de vitesse maximale
Indice de vitesse
maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Indice de vitesse
maximale pour les
pneus neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge
(charge utile)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
251F1A0247
266
CARACTÉRISTIQUES TECHNIQUES
»

87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081 000 kg
1091 030 kg
1101 060 kg
1111 090 kg
1121 120 kg
1131 150 kg
1141 180 kg
1151 215 kg
1161 250 kg
1171 285 kg
1181 320 kg
1191 360 kg

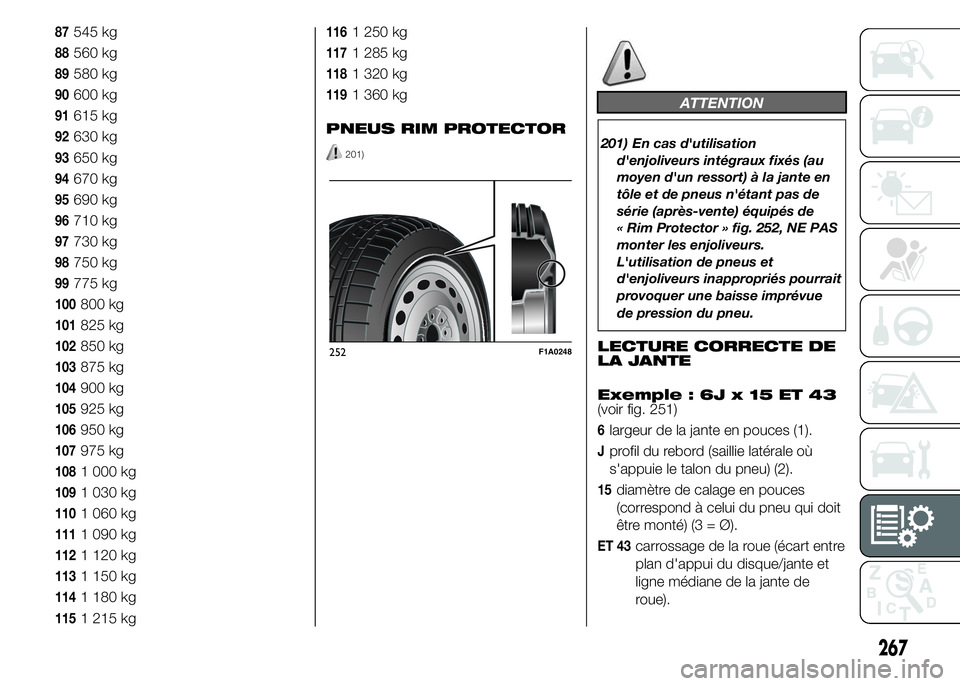

PNEUS RIM PROTECTOR
201)
ATTENTION
201) En cas d'utilisation
d'enjoliveurs intégraux fixés (au
moyen d'un ressort) à la jante en
tôle et de pneus n'étant pas de
série (après-vente) équipés de
« Rim Protector » fig. 252, NE PAS
monter les enjoliveurs.
L'utilisation de pneus et
d'enjoliveurs inappropriés pourrait
provoquer une baisse imprévue
de pression du pneu.
LECTURE CORRECTE DE
LA JANTE
Exemple : 6J x 15 ET 43
(voir fig. 251)
6largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).
15diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
ET 43carrossage de la roue (écart entre
plan d'appui du disque/jante et
ligne médiane de la jante de
roue).
252F1A0248
267

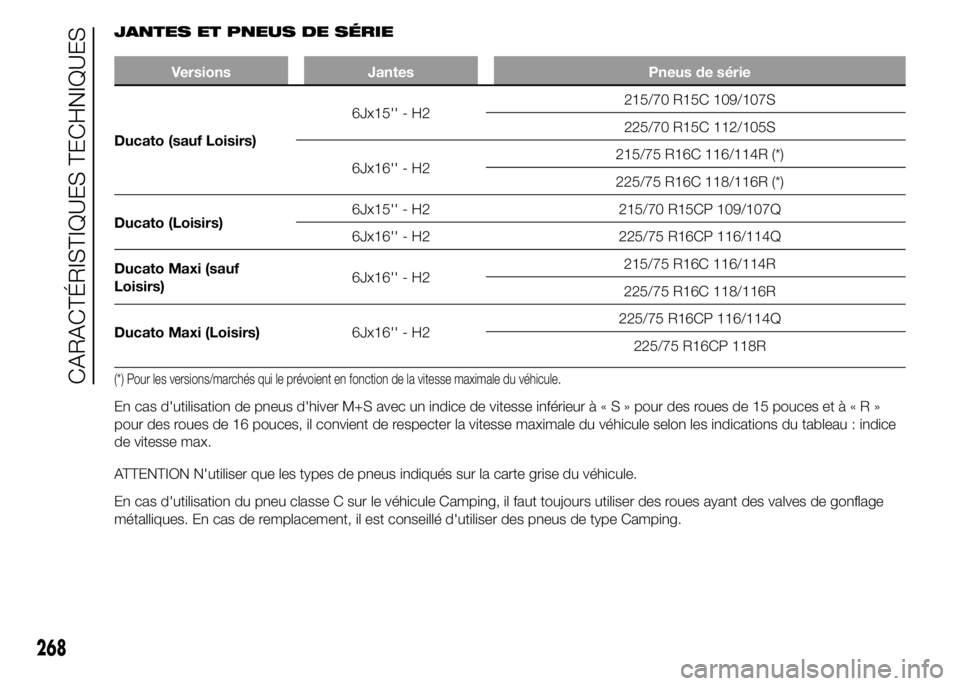

JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus de série
Ducato (sauf Loisirs)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (Loisirs)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (sauf
Loisirs)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Loisirs)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Pour les versions/marchés qui le prévoient en fonction de la vitesse maximale du véhicule..
En cas d'utilisation de pneus d'hiver M+S avec un indice de vitesse inférieurà«S»pour des roues de 15 pouces età«R»
pour des roues de 16 pouces, il convient de respecter la vitesse maximale du véhicule selon les indications du tableau : indice
de vitesse max.
ATTENTION N'utiliser que les types de pneus indiqués sur la carte grise du véhicule.
En cas d'utilisation du pneu classe C sur le véhicule Camping, il faut toujours utiliser des roues ayant des valves de gonflage
métalliques. En cas de remplacement, il est conseillé d'utiliser des pneus de type Camping.
268
