2015 FIAT DUCATO Notice d'entretien (in French)

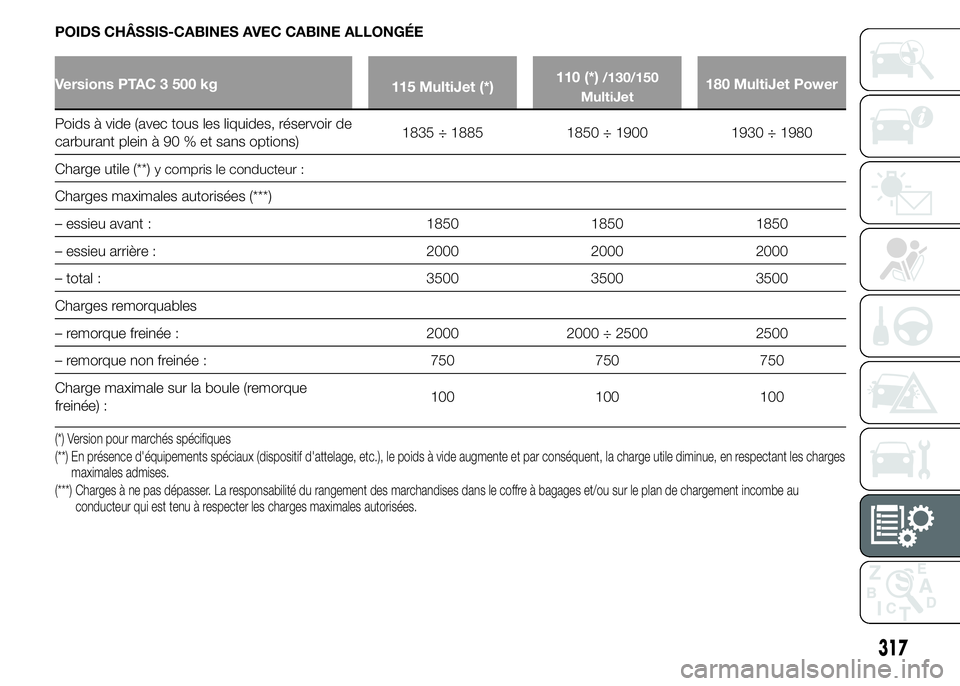

POIDS CHÂSSIS-CABINES AVEC CABINE ALLONGÉE
Versions PTAC 3 500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3500 3500 3500
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
317

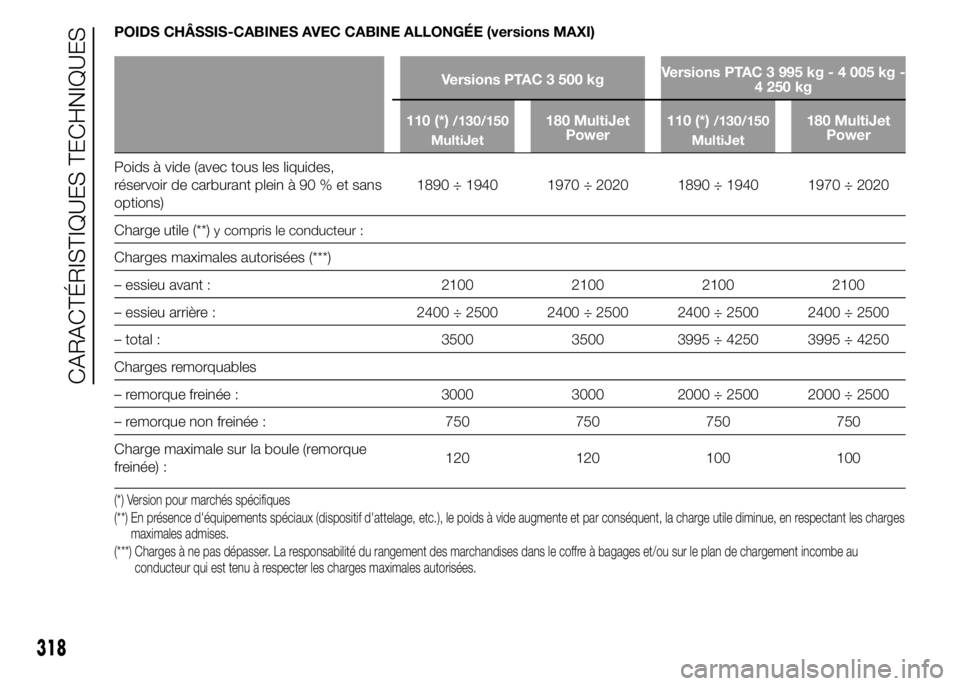

POIDS CHÂSSIS-CABINES AVEC CABINE ALLONGÉE (versions MAXI)
Versions PTAC 3 500 kgVersions PTAC 3 995 kg - 4 005 kg -
4 250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 2100 2100 2100 2100
– essieu arrière : 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total : 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Charges remorquables
– remorque freinée : 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :120 120 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
318
CARACTÉRISTIQUES TECHNIQUES

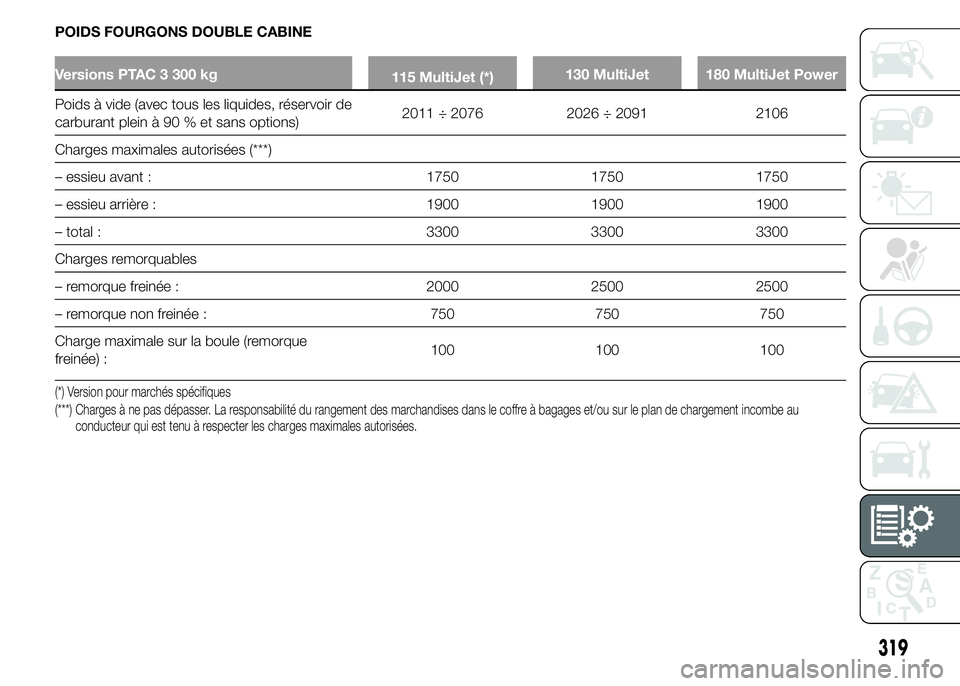

POIDS FOURGONS DOUBLE CABINE
Versions PTAC 3 300 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2011 ÷ 2076 2026 ÷ 2091 2106
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1900 1900 1900
– total : 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
319

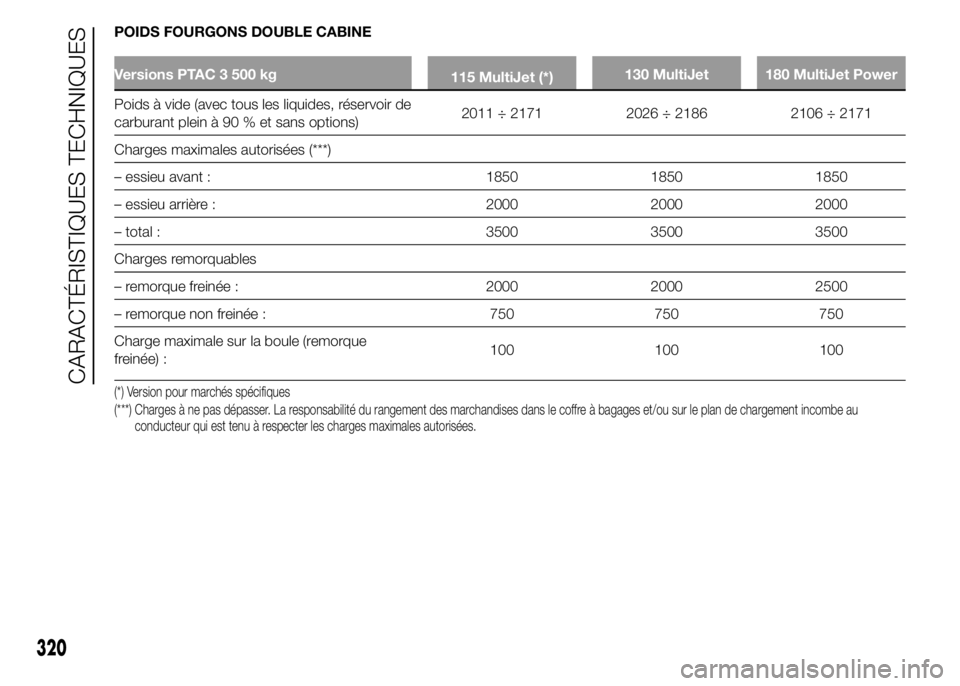

POIDS FOURGONS DOUBLE CABINE
Versions PTAC 3 500 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Charges maximales autorisées (***)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3500 3500 3500
Charges remorquables
– remorque freinée : 2000 2000 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
320
CARACTÉRISTIQUES TECHNIQUES

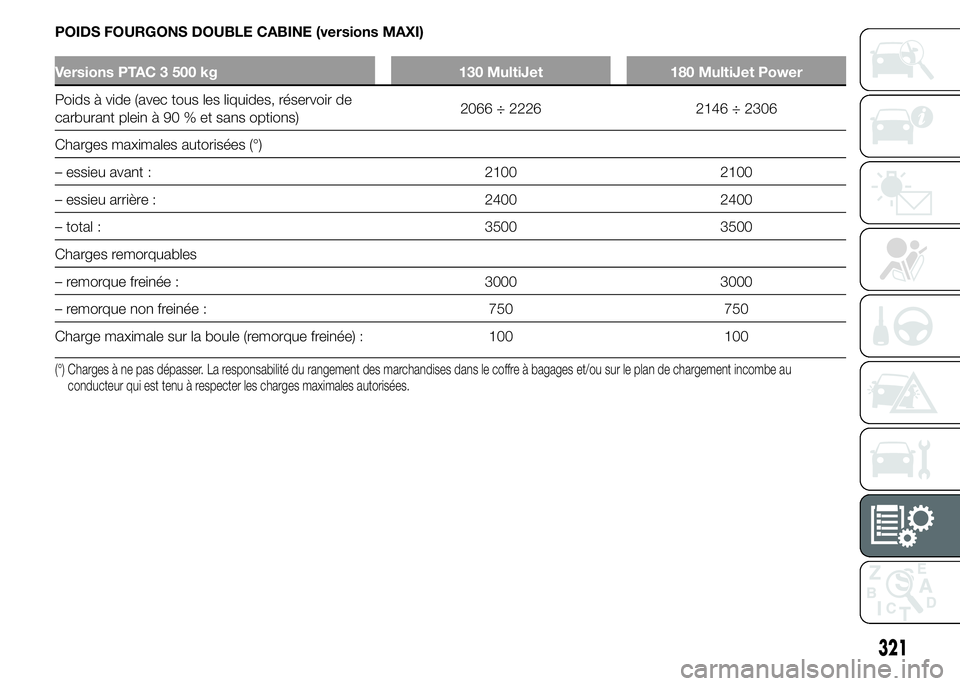

POIDS FOURGONS DOUBLE CABINE (versions MAXI)
Versions PTAC 3 500 kg 130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2066 ÷ 2226 2146 ÷ 2306
Charges maximales autorisées (°)
– essieu avant : 2100 2100
– essieu arrière : 2400 2400
– total : 3500 3500
Charges remorquables
– remorque freinée : 3000 3000
– remorque non freinée : 750 750
Charge maximale sur la boule (remorque freinée) : 100 100
(°) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
321

RAVITAILLEMENTS
115 MultiJet
(°)110 (°)/130
MultiJet150 MultiJet180 MultiJet
PowerCarburants préconisés et
lubrifiants d’origine
Réservoir de carburant (litres)
:90 (*) 90 (*) 90 (*) 90 (*)
Gazole pour transport routier
(Spécification EN590)
y compris une réserve de
(litres) :10/12 10/12 10/12 10/12
Circuit de refroidissement du
moteur (litres) :8 (**) 9,6 (**) 9,6 (**) 10 (**)Mélange d'eau distillée et de
liquide PARAFLU
UPà50%
(***)
Carter du moteur (litres) : 4,9 5,3 5,3 8
SELENIA WR P.E.
Carter du moteur et filtre
(litres) :5,7 5,9 5,9 9
(°)Version pour marchés spécifiques
(*) Sur toutes les versions, il est possible de demander un réservoir de 120 litres (avec réserve de 12 litres). Sur les versions « Loisirs », il est possible de demander
un réservoir de 60 litres (avec réserve de 10 litres).
(**) Avec Webasto : + 1/4 litre - Chauffage sous le siège 600 cm³:+1litre - Chauffage arrière 900 cm³ : + 1,5 litre
(***) Dans des conditions climatiques extrêmes, le mélange préconisé est 60 % de PARAFLU
UPet 40 % d'eau déminéralisée.
322
CARACTÉRISTIQUES TECHNIQUES

115 MultiJet
(°)110 (°)/130
MultiJet150 MultiJet180 MultiJet
PowerCarburants préconisés et
lubrifiants d’origine
Boîte de vitesses/différentiel
(litres) :-2,7 (boîte de
vitesses
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Boîte de vitesses/différentiel
(litres) :2,92,9 (boîte de
vitesses M38)2,9TUTELA TRANSMISSION
GEARTECH
Circuit de freins hydrauliques
avec ABS (kg) :0,6 0,6 0,6 0,6
TUTELA TOP 4
Circuit de freins hydrauliques
ASR/ESP (kg) :0,62 0,62 0,62 0,62
Direction assistée
hydraulique :1,5 1,5 1,5 1,5TUTELA TRANSMISSION
GI/E
Récipient du liquide de
lave-glace avec lave-phares :5,5 5,5 5,5 5,5Mélange d'eau et de liquide
TUTELA PROFESSIONAL
SC35
(°)Version pour marchés spécifiques
323

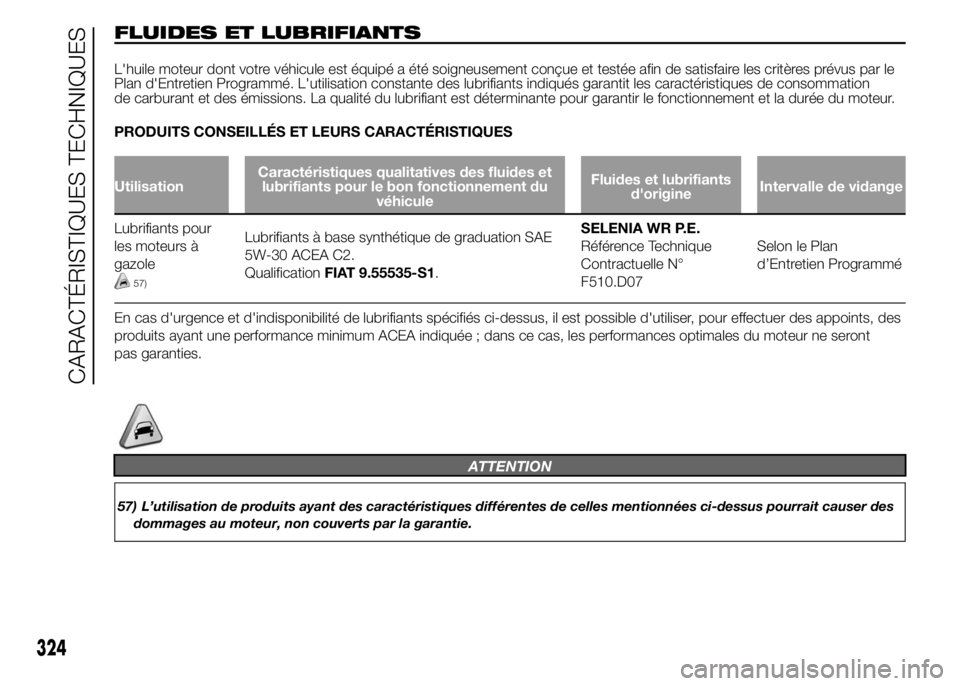

FLUIDES ET LUBRIFIANTS
L'huile moteur dont votre véhicule est équipé a été soigneusement conçue et testée afin de satisfaire les critères prévus par le
Plan d'Entretien Programmé. L'utilisation constante des lubrifiants indiqués garantit les caractéristiques de consommation
de carburant et des émissions. La qualité du lubrifiant est déterminante pour garantir le fonctionnement et la durée du moteur.
PRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUES
UtilisationCaractéristiques qualitatives des fluides et
lubrifiants pour le bon fonctionnement du
véhiculeFluides et lubrifiants
d'origineIntervalle de vidange
Lubrifiants pour
les moteurs à
gazole
57)
Lubrifiants à base synthétique de graduation SAE
5W-30 ACEA C2.
QualificationFIAT 9.55535-S1.SELENIA WR P.E.
Référence Technique
Contractuelle N°
F510.D07Selon le Plan
d’Entretien Programmé
En cas d'urgence et d'indisponibilité de lubrifiants spécifiés ci-dessus, il est possible d'utiliser, pour effectuer des appoints, des
produits ayant une performance minimum ACEA indiquée ; dans ce cas, les performances optimales du moteur ne seront
pas garanties.
ATTENTION
57) L’utilisation de produits ayant des caractéristiques différentes de celles mentionnées ci-dessus pourrait causer des
dommages au moteur, non couverts par la garantie.
324
CARACTÉRISTIQUES TECHNIQUES
