❒direction du véhicule se rapprochant
des voies de démarcation (la
trajectoire du véhicule correspond
aux voies de démarcation) ;
❒la non persistance de la position du
véhicule derrière la ligne de
démarcation de la voie.
ACTIVATION/
DÉSACTIVATION DU
SYSTÈME
Quand le système est actif, si le
véhicule se rapproche d'une des lignes
de délimitation latérale ou d'une des
2 voies de démarcation, le conducteur
est informé par un signal sonore
(provenant du côté du dépassement de
la voie en présence du système de
radionavigation), accompagné par
l'allumage du témoin directionnel
correspondant à la direction (
ou).
Si le conducteur met son clignotant
pour changer volontairement de voie ou
effectuer un dépassement, le système
suspend la signalisation pour le
conducteur.
Si le conducteur continue à changer de
voie intentionnellement, le système
suspend le signal d'avertissement tout
en restant habilité si les conditions
opérationnelles ne sont pas satisfaites
ou activé si les conditions sont remplies
(voir ci-dessous le paragraphe dédié).EXTINCTION DU
SYSTÈME
Mode manuel
Le système peut être désactivé en
appuyant sur le bouton A fig. 128 situé
sur la planche.
La confirmation de l'extinction effective
du système est signalée par l'allumage
de la LED sur le bouton et par
l'affichage d'un message à l'écran.
Mode automatique
Le système se désactive
automatiquement si la fonction
Start&Stop est active. Le système
redémarrera et vérifiera de nouveau ses
conditions opérationnelles après le
démarrage du véhicule.
ANOMALIE DU SYSTÈME
En cas de dysfonctionnement, le
système signale au conducteur
l'anomalie par un message à l'écran et
par un signal sonore et l'allumage de
l'icône
à l'écran (pour les
versions/marchés qui le prévoient).AVERTISSEMENTS
Le dispositif de surveillance de la
trajectoire latérale n'est pas en mesure
de fonctionner suite à une charge
excessive et si elle est mal équilibrée.
Le fonctionnement du système peut
être compromis dans certains cas, par
la configuration du territoire / section de
route que l'on parcourt (par exemple
face à des ralentisseurs), par de
mauvaises conditions de visibilité (par
exemple, brouillard, pluie, neige), par
des conditions de luminosité extrêmes
(par exemple, éblouissement du soleil,
obscurité) ou par la saleté du pare-brise
ou une détérioration, même partielle,
de ce dernier dans la zone située
devant la caméra.
Le dispositif de surveillance de la
trajectoire latérale ne peut pas
fonctionner si un des systèmes suivants
de sécurité ABS, ESP, ASR et Traction
Plus est hors service.
Le fonctionnement du système peut
être compromis par de mauvaises
conditions de visibilité (par ex.
brouillard, pluie, neige), par des
conditions d'éclairage extrêmes (par ex.
éblouissement solaire, obscurité), ou
par la saleté ou l'endommagement,
même partiel, du pare-brise dans
la zone devant la caméra.
93

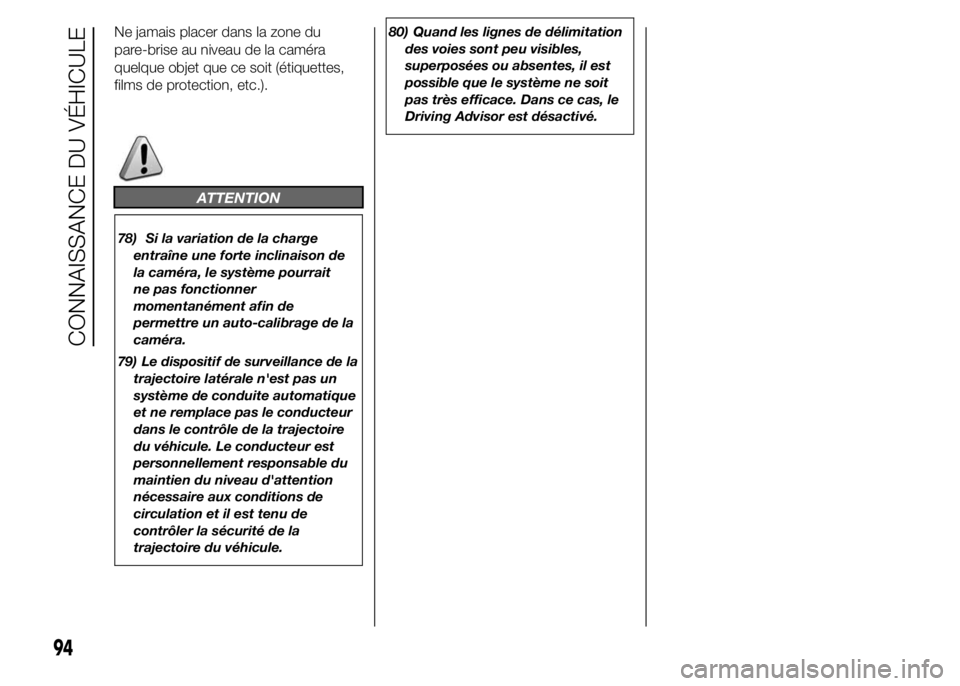

Ne jamais placer dans la zone du
pare-brise au niveau de la caméra
quelque objet que ce soit (étiquettes,
films de protection, etc.).
ATTENTION
78) Si la variation de la charge
entraîne une forte inclinaison de
la caméra, le système pourrait
ne pas fonctionner
momentanément afin de
permettre un auto-calibrage de la
caméra.
79) Le dispositif de surveillance de la
trajectoire latérale n'est pas un
système de conduite automatique
et ne remplace pas le conducteur
dans le contrôle de la trajectoire
du véhicule. Le conducteur est
personnellement responsable du
maintien du niveau d'attention
nécessaire aux conditions de
circulation et il est tenu de
contrôler la sécurité de la
trajectoire du véhicule.80) Quand les lignes de délimitation
des voies sont peu visibles,
superposées ou absentes, il est
possible que le système ne soit
pas très efficace. Dans ce cas, le
Driving Advisor est désactivé.
94
CONNAISSANCE DU VÉHICULE

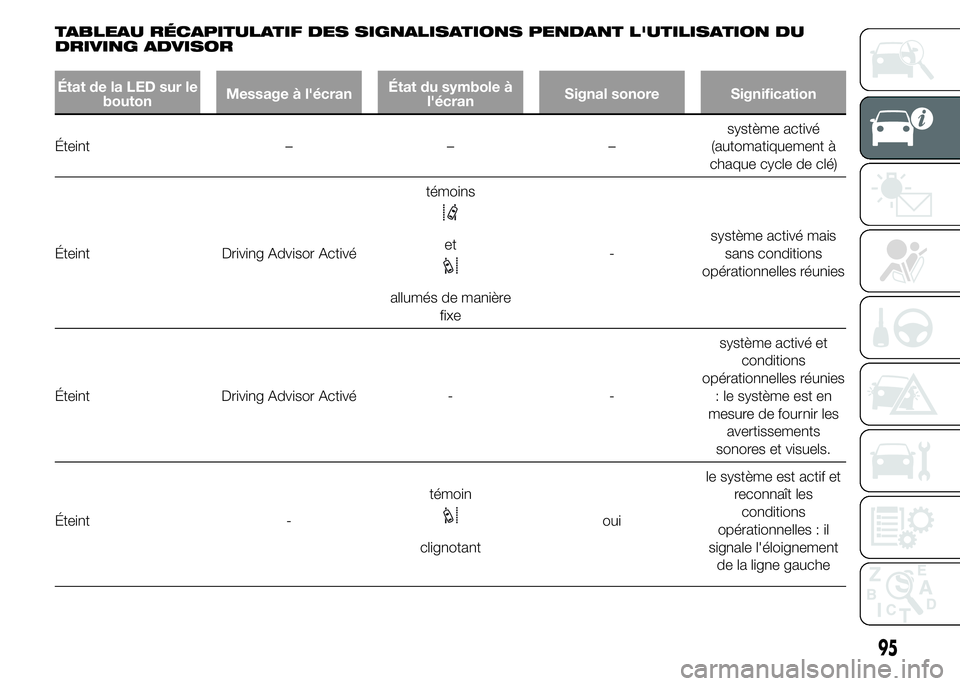

TABLEAU RÉCAPITULATIF DES SIGNALISATIONS PENDANT L'UTILISATION DU
DRIVING ADVISOR
État de la LED sur le
boutonMessage à l'écranÉtat du symbole à
l'écranSignal sonore Signification
Éteint – – –système activé
(automatiquement à
chaque cycle de clé)
Éteint Driving Advisor Activétémoins
et
allumés de manière
fixe-système activé mais
sans conditions
opérationnelles réunies
Éteint Driving Advisor Activé - -système activé et
conditions
opérationnelles réunies
: le système est en
mesure de fournir les
avertissements
sonores et visuels.
Éteint -témoin
clignotantouile système est actif et
reconnaît les
conditions
opérationnelles : il
signale l'éloignement
de la ligne gauche
95

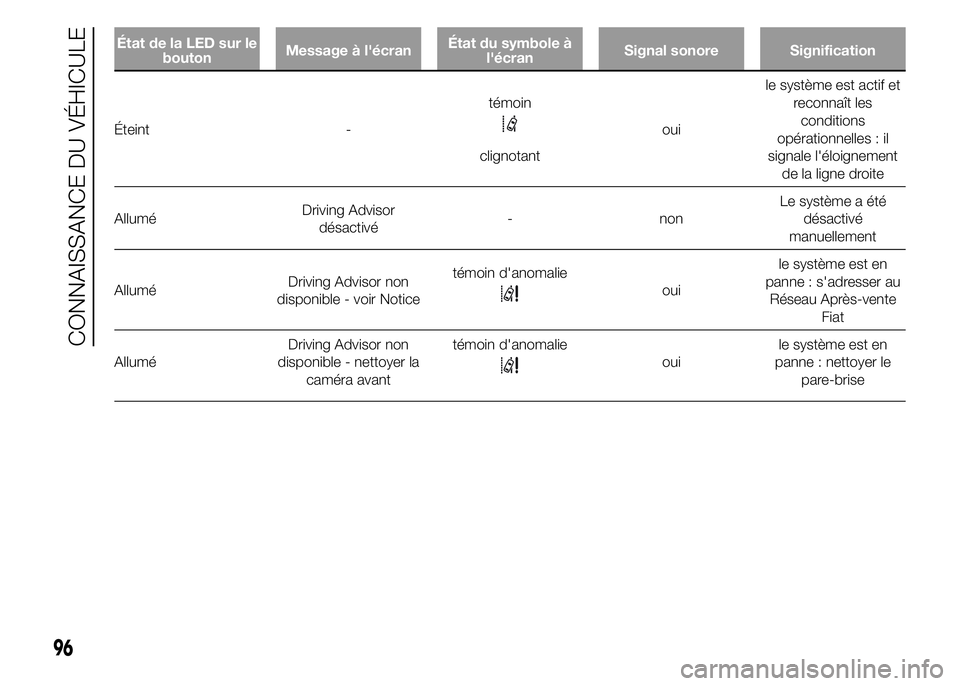

État de la LED sur le
boutonMessage à l'écranÉtat du symbole à
l'écranSignal sonore Signification
Éteint -témoin
clignotantouile système est actif et
reconnaît les
conditions
opérationnelles : il
signale l'éloignement
de la ligne droite
AlluméDriving Advisor
désactivé- nonLe système a été
désactivé
manuellement
AlluméDriving Advisor non
disponible - voir Noticetémoin d'anomalie
ouile système est en
panne : s'adresser au
Réseau Après-vente
Fiat
AlluméDriving Advisor non
disponible - nettoyer la
caméra avanttémoin d'anomalie
ouile système est en
panne : nettoyer le
pare-brise
96
CONNAISSANCE DU VÉHICULE

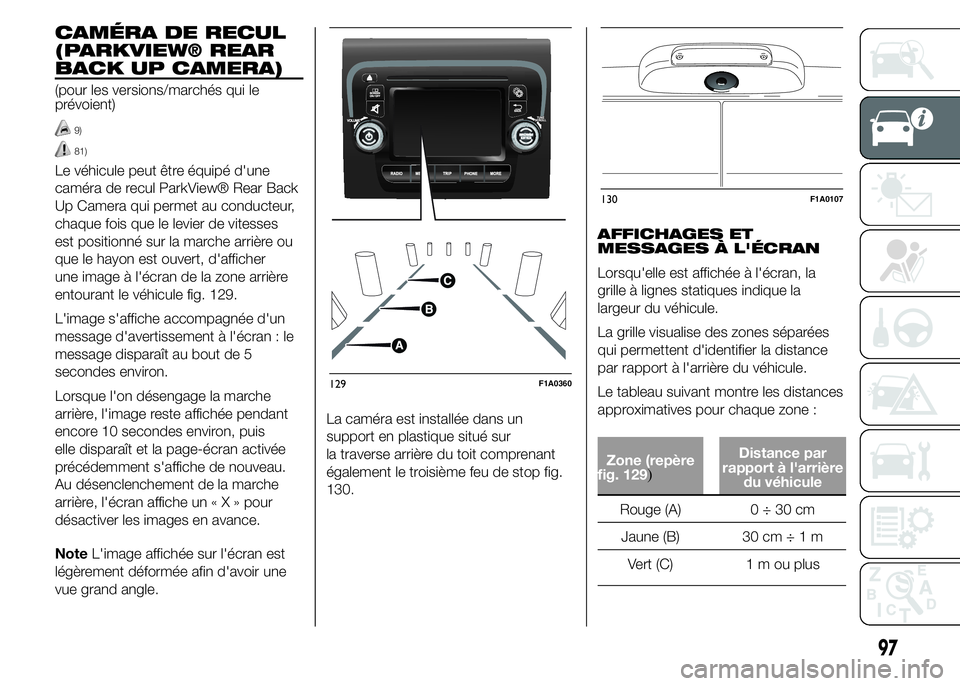

CAMÉRA DE RECUL
(PARKVIEW® REAR
BACK UP CAMERA)
(pour les versions/marchés qui le
prévoient)
9)
81)
Le véhicule peut être équipé d'une
caméra de recul ParkView® Rear Back
Up Camera qui permet au conducteur,
chaque fois que le levier de vitesses
est positionné sur la marche arrière ou
que le hayon est ouvert, d'afficher
une image à l'écran de la zone arrière
entourant le véhicule fig. 129.
L'image s'affiche accompagnée d'un
message d'avertissement à l'écran : le
message disparaît au bout de 5
secondes environ.
Lorsque l'on désengage la marche
arrière, l'image reste affichée pendant
encore 10 secondes environ, puis
elle disparaît et la page-écran activée
précédemment s'affiche de nouveau.
Au désenclenchement de la marche
arrière, l'écran affiche un«X»pour
désactiver les images en avance.
NoteL'image affichée sur l'écran est
légèrement déformée afin d'avoir une
vue grand angle.La caméra est installée dans un
support en plastique situé sur
la traverse arrière du toit comprenant
également le troisième feu de stop fig.
130.AFFICHAGES ET
MESSAGES À L'ÉCRAN
Lorsqu'elle est affichée à l'écran, la
grille à lignes statiques indique la
largeur du véhicule.
La grille visualise des zones séparées
qui permettent d'identifier la distance
par rapport à l'arrière du véhicule.
Le tableau suivant montre les distances
approximatives pour chaque zone :
Zone (repère
fig. 129)
Distance par
rapport à l'arrière
du véhicule
Rouge (A) 0 ÷ 30 cm
Jaune (B) 30 cm÷1m
Vert (C) 1 m ou plus
129F1A0360
130F1A0107
97

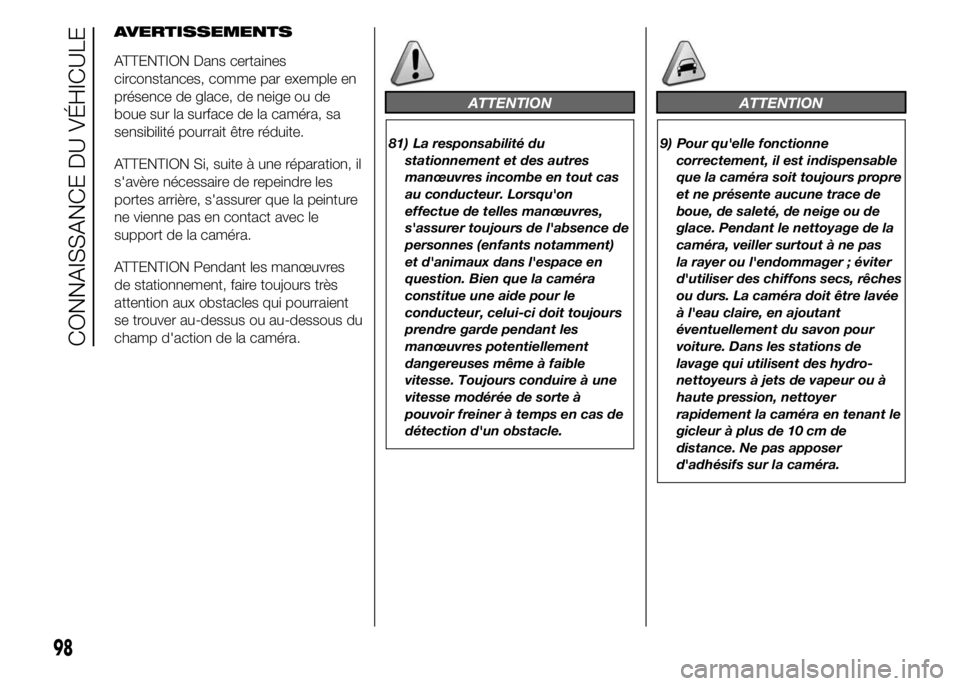

AVERTISSEMENTS
ATTENTION Dans certaines
circonstances, comme par exemple en
présence de glace, de neige ou de
boue sur la surface de la caméra, sa
sensibilité pourrait être réduite.
ATTENTION Si, suite à une réparation, il
s'avère nécessaire de repeindre les
portes arrière, s'assurer que la peinture
ne vienne pas en contact avec le
support de la caméra.
ATTENTION Pendant les manœuvres
de stationnement, faire toujours très
attention aux obstacles qui pourraient
se trouver au-dessus ou au-dessous du
champ d'action de la caméra.
ATTENTION
81) La responsabilité du
stationnement et des autres
manœuvres incombe en tout cas
au conducteur. Lorsqu'on
effectue de telles manœuvres,
s'assurer toujours de l'absence de
personnes (enfants notamment)
et d'animaux dans l'espace en
question. Bien que la caméra
constitue une aide pour le
conducteur, celui-ci doit toujours
prendre garde pendant les
manœuvres potentiellement
dangereuses même à faible
vitesse. Toujours conduire à une
vitesse modérée de sorte à
pouvoir freiner à temps en cas de
détection d'un obstacle.
ATTENTION
9) Pour qu'elle fonctionne
correctement, il est indispensable
que la caméra soit toujours propre
et ne présente aucune trace de
boue, de saleté, de neige ou de
glace. Pendant le nettoyage de la
caméra, veiller surtout à ne pas
la rayer ou l'endommager ; éviter
d'utiliser des chiffons secs, rêches
ou durs. La caméra doit être lavée
à l'eau claire, en ajoutant
éventuellement du savon pour
voiture. Dans les stations de
lavage qui utilisent des hydro-
nettoyeurs à jets de vapeur ou à
haute pression, nettoyer
rapidement la caméra en tenant le
gicleur à plus de 10 cm de
distance. Ne pas apposer
d'adhésifs sur la caméra.
98
CONNAISSANCE DU VÉHICULE

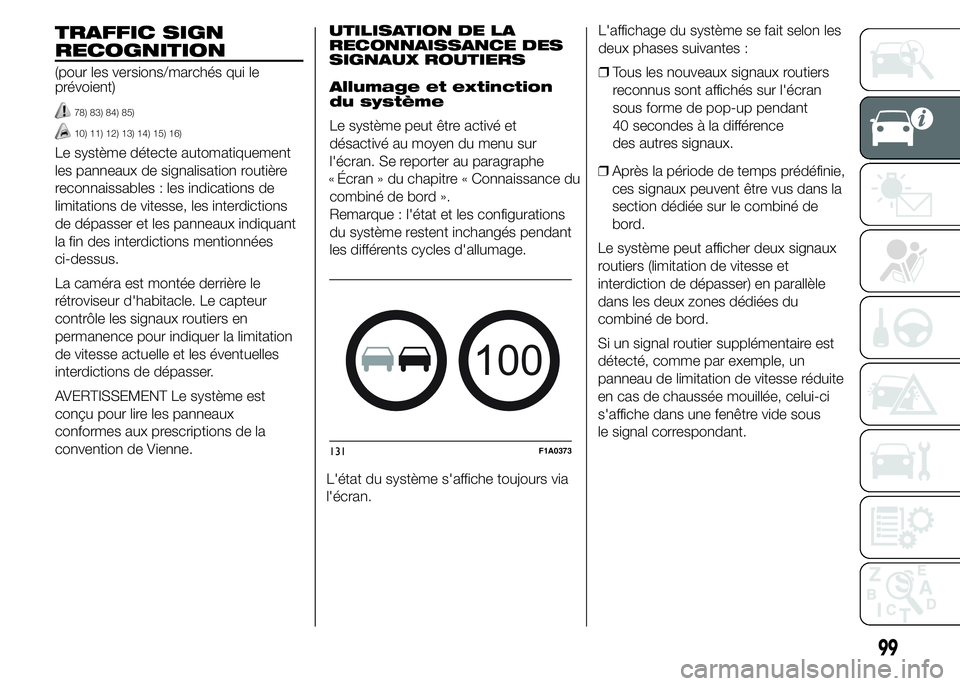

TRAFFIC SIGN
RECOGNITION
(pour les versions/marchés qui le
prévoient)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Le système détecte automatiquement
les panneaux de signalisation routière
reconnaissables : les indications de
limitations de vitesse, les interdictions
de dépasser et les panneaux indiquant
la fin des interdictions mentionnées
ci-dessus.
La caméra est montée derrière le
rétroviseur d'habitacle. Le capteur
contrôle les signaux routiers en
permanence pour indiquer la limitation
de vitesse actuelle et les éventuelles
interdictions de dépasser.
AVERTISSEMENT Le système est
conçu pour lire les panneaux
conformes aux prescriptions de la
convention de Vienne.UTILISATION DE LA
RECONNAISSANCE DES
SIGNAUX ROUTIERS
Allumage et extinction
du système
Le système peut être activé et
désactivé au moyen du menu sur
l'écran. Se reporter au paragraphe
Écran » du chapitre « Connaissance du
combiné de bord ».
Remarque : l'état et les configurations
du système restent inchangés pendant
les différents cycles d'allumage.
L'état du système s'affiche toujours via
l'écran.L'affichage du système se fait selon les
deux phases suivantes :
❒Tous les nouveaux signaux routiers
reconnus sont affichés sur l'écran
sous forme de pop-up pendant
40 secondes à la différence
des autres signaux.
100
131F1A0373
99
❒Après la période de temps prédéfinie,
ces signaux peuvent être vus dans la
section dédiée sur le combiné de
bord.
Le système peut afficher deux signaux
routiers (limitation de vitesse et
interdiction de dépasser) en parallèle
dans les deux zones dédiées du
combiné de bord.
Si un signal routier supplémentaire est
détecté, comme par exemple, un
panneau de limitation de vitesse réduite
en cas de chaussée mouillée, celui-ci
s'affiche dans une fenêtre vide sous
le signal correspondant. «

❒Le signal de limitation de vitesse ne
sera pas affiché s'il est uni au signal
supplémentaire de « tracteur ».
ATTENTION
82) Si la variation de la charge
entraîne une forte inclinaison de
la caméra, le système pourrait
ne pas fonctionner
momentanément afin de
permettre un auto-calibrage de la
caméra.
83) Le système détecte uniquement
les signaux routiers prédéfinis et
si les conditions minimales de
visibilité et de distance avec le
panneau routier de tous les
signaux routiers sont respectées.
84) Le système est un système
d'aide à la conduite, et ne dégage
pas la responsabilité du
conducteur de conduire avec
précaution et prudence,
conformément aux normes en
vigueur.
85) Quand le système est activé, il
appartient au conducteur de
contrôler le véhicule, de surveiller
le système et d'intervenir
convenablement si nécessaire.
ATTENTION
10) En cas d'obstruction du capteur,
le système pourrait ne pas
fonctionner.
11) À basses températures et
lorsque les conditions climatiques
sont particulièrement mauvaises,
le système pourrait ne pas
fonctionner.
12) La pluie, la neige, les
éclaboussures et les contrastes
lumineux importants peuvent
avoir un impact sur le capteur.
13) Ne pas effectuer de réparations
dans la zone du pare-brise à
proximité du capteur.
14) Si le véhicule est équipé d'un kit
pour les suspensions qui n'est pas
d'origine, le système pourrait ne
pas fonctionner correctement.
15) Lors du remplacement des
ampoules de phares, toujours
monter des pièces détachées
d'origine. L'utilisation d'autres
ampoules pourrait réduire les
performances du système.
16) Éliminer tout corps étranger tel
que les excréments d'oiseaux, les
insectes, la neige ou le givre du
pare-brise.
100
CONNAISSANCE DU VÉHICULE
Les signaux supplémentaires sont filtrés
de la manière suivante :
❒Le signal supplémentaire de « neige »
ou de « pluie » ne sera pas affiché à
une température supérieureà3°C.
❒Le signal supplémentaire de « neige »
ou de « pluie » ou « nuageux » ne
sera pas affiché si les essuie-glaces
ne sont pas activés et que la
température extérieure est inférieure
à 3 °C.
❒Le signal supplémentaire de
poids-lourd » ne sera pas affiché si le
véhicule pèse moins de 4 ou 4,5
tonnes.«
