CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La Notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.SYMBOLES .................................... 10
LE SYSTÈME FIAT CODE................ 10
LES CLÉS ....................................... 11
ALARME ÉLECTRONIQUE .............. 13
DÉMARREUR.................................. 15
SIÈGES ........................................... 16
APPUIE-TÊTE ................................. 24
VOLANT.......................................... 24
RÉTROVISEURS ............................. 25
CHAUFFAGE ET VENTILATION ....... 28
DIFFUSEURS .................................. 29
COMMANDES DE CHAUFFAGE ET
VENTILATION.................................. 29
CLIMATISEUR MANUEL ................. 32
CLIMATISEUR AUTOMATIQUE ....... 35
CHAUFFAGE SUPPLÉMENTAIRE ... 42
CHAUFFAGE SUPPLÉMENTAIRE
AUTONOME ................................... 42
FEUX EXTÉRIEURS ......................... 48
NETTOYAGE DES GLACES ............ 52
CRUISE CONTROL (RÉGULATEUR
DE VITESSE CONSTANTE) ............. 54
PLAFONNIERS ............................... 58
COMMANDES ................................ 60
INTERRUPTEUR DE COUPURE DU
CARBURANT ................................. 62
ÉQUIPEMENTS INTÉRIEURS ......... 63
CHRONOTACHYGRAPHE .............. 69SPEED BLOCK ............................... 70
SUSPENSIONS PNEUMATIQUES À
ASSIETTE AUTOMATIQUE .............. 70
PORTES ......................................... 71
LÈVE-VITRES .................................. 77
CAPOT MOTEUR ............................ 78
BARRES DE TOIT/PORTE-SKIS...... 80
PHARES ......................................... 80
SYSTÈME ABS ............................... 81
SYSTÈME ESC (ELECTRONIC
STABILITY CONTROL) .................... 83
SYSTÈME TRACTION PLUS ........... 87
SYSTÈME TPMS (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 88
DRIVING ADVISOR ......................... 91
CAMÉRA DE RECUL (PARKVIEW®
REAR BACK UP CAMERA) ............. 97
TRAFFIC SIGN RECOGNITION ....... 99
SYSTÈME EOBD.............................101
CAPTEURS DE STATIONNEMENT ..101
SYSTÈME START&STOP ................104
AUTORADIO ...................................107
ACCESSOIRES ACHETÉS PAR
L'UTILISATEUR ...............................108
RAVITAILLEMENT DU VÉHICULE....110
PROTECTION DE
L'ENVIRONNEMENT .......................111
9

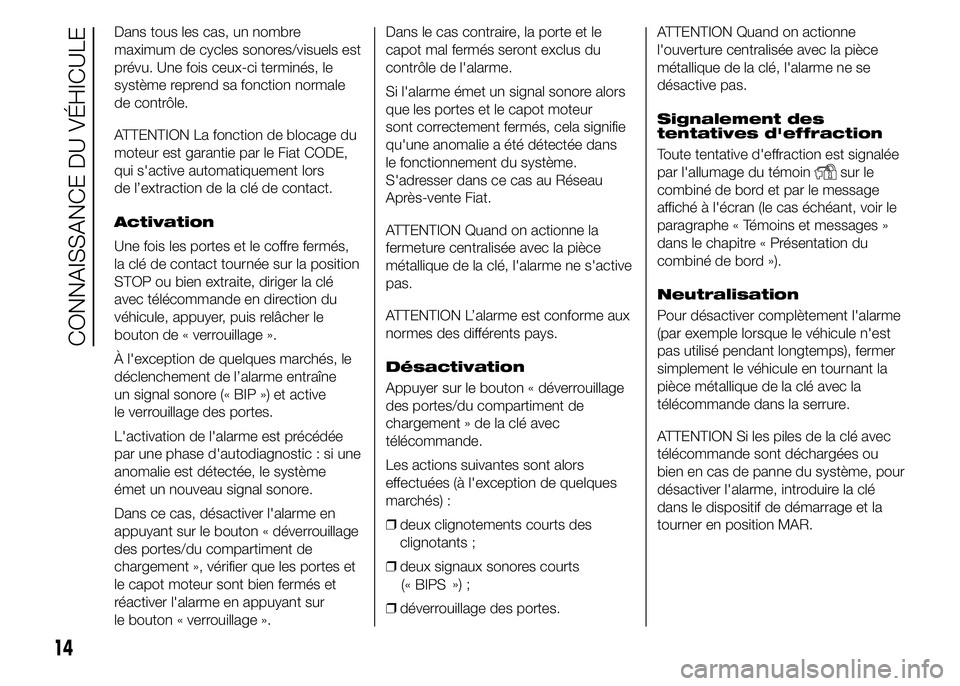

Dans tous les cas, un nombre
maximum de cycles sonores/visuels est
prévu. Une fois ceux-ci terminés, le
système reprend sa fonction normale
de contrôle.
ATTENTION La fonction de blocage du
moteur est garantie par le Fiat CODE,
qui s'active automatiquement lors
de l’extraction de la clé de contact.
Activation
Une fois les portes et le coffre fermés,
la clé de contact tournée sur la position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton de « verrouillage ».
À l'exception de quelques marchés, le
déclenchement de l’alarme entraîne
un signal sonore (« BIP ») et active
le verrouillage des portes.
L'activation de l'alarme est précédée
par une phase d'autodiagnostic : si une
anomalie est détectée, le système
émet un nouveau signal sonore.
Dans ce cas, désactiver l'alarme en
appuyant sur le bouton « déverrouillage
des portes/du compartiment de
chargement », vérifier que les portes et
le capot moteur sont bien fermés et
réactiver l'alarme en appuyant sur
le bouton « verrouillage ».Dans le cas contraire, la porte et le
capot mal fermés seront exclus du
contrôle de l'alarme.
Si l'alarme émet un signal sonore alors
que les portes et le capot moteur
sont correctement fermés, cela signifie
qu'une anomalie a été détectée dans
le fonctionnement du système.
S'adresser dans ce cas au Réseau
Après-vente Fiat.
ATTENTION Quand on actionne la
fermeture centralisée avec la pièce
métallique de la clé, l'alarme ne s'active
pas.
ATTENTION L’alarme est conforme aux
normes des différents pays.
Désactivation
Appuyer sur le bouton « déverrouillage
des portes/du compartiment de
chargement » de la clé avec
télécommande.
Les actions suivantes sont alors
effectuées (à l'exception de quelques
marchés) :
❒deux clignotements courts des
clignotants ;
❒deux signaux sonores courts
») ;
❒déverrouillage des portes.ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
Signalement des
tentatives d'effraction
Toute tentative d'effraction est signalée
par l'allumage du témoin
sur le
combiné de bord et par le message
affiché à l'écran (le cas échéant, voir le
paragraphe « Témoins et messages »
dans le chapitre « Présentation du
combiné de bord »).
Neutralisation
Pour désactiver complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant longtemps), fermer
simplement le véhicule en tournant la
pièce métallique de la clé avec la
télécommande dans la serrure.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé
dans le dispositif de démarrage et la
tourner en position MAR.
14
CONNAISSANCE DU VÉHICULE
(« BIPS

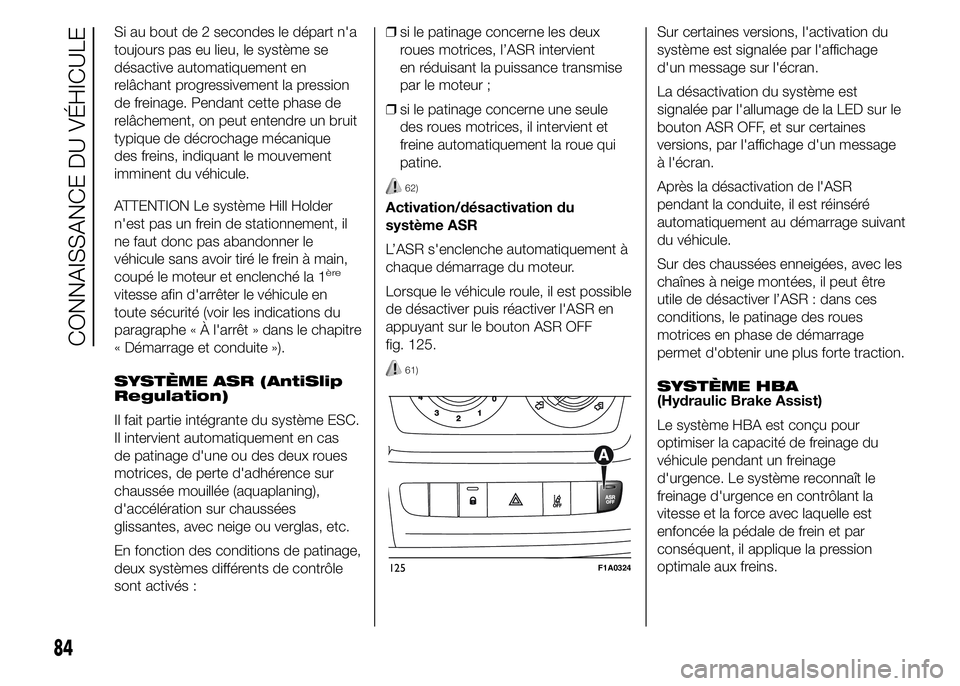

Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, on peut entendre un bruit
typique de décrochage mécanique
des freins, indiquant le mouvement
imminent du véhicule.
ATTENTION Le système Hill Holder
n'est pas un frein de stationnement, il
ne faut donc pas abandonner le
véhicule sans avoir tiré le frein à main,
coupé le moteur et enclenché la 1
ère
vitesse afin d'arrêter le véhicule en
toute sécurité (voir les indications du
paragraphe « À l'arrêt » dans le chapitre
« Démarrage et conduite »).
SYSTÈME ASR (AntiSlip
Regulation)
Il fait partie intégrante du système ESC.
Il intervient automatiquement en cas
de patinage d'une ou des deux roues
motrices, de perte d'adhérence sur
chaussée mouillée (aquaplaning),
d'accélération sur chaussées
glissantes, avec neige ou verglas, etc.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :❒si le patinage concerne les deux
roues motrices, l’ASR intervient
en réduisant la puissance transmise
par le moteur ;
❒si le patinage concerne une seule
des roues motrices, il intervient et
freine automatiquement la roue qui
patine.
62)
Activation/désactivation du
système ASR
L’ASR s'enclenche automatiquement à
chaque démarrage du moteur.
Lorsque le véhicule roule, il est possible
de désactiver puis réactiver l'ASR en
appuyant sur le bouton ASR OFF
fig. 125.
61)
Sur certaines versions, l'activation du
système est signalée par l'affichage
d'un message sur l'écran.
La désactivation du système est
signalée par l'allumage de la LED sur le
bouton ASR OFF, et sur certaines
versions, par l'affichage d'un message
à l'écran.
Après la désactivation de l'ASR
pendant la conduite, il est réinséré
automatiquement au démarrage suivant
du véhicule.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile de désactiver l’ASR : dans ces
conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
SYSTÈME HBA
(Hydraulic Brake Assist)
Le système HBA est conçu pour
optimiser la capacité de freinage du
véhicule pendant un freinage
d'urgence. Le système reconnaît le
freinage d'urgence en contrôlant la
vitesse et la force avec laquelle est
enfoncée la pédale de frein et par
conséquent, il applique la pression
optimale aux freins.
125F1A0324
84
CONNAISSANCE DU VÉHICULE

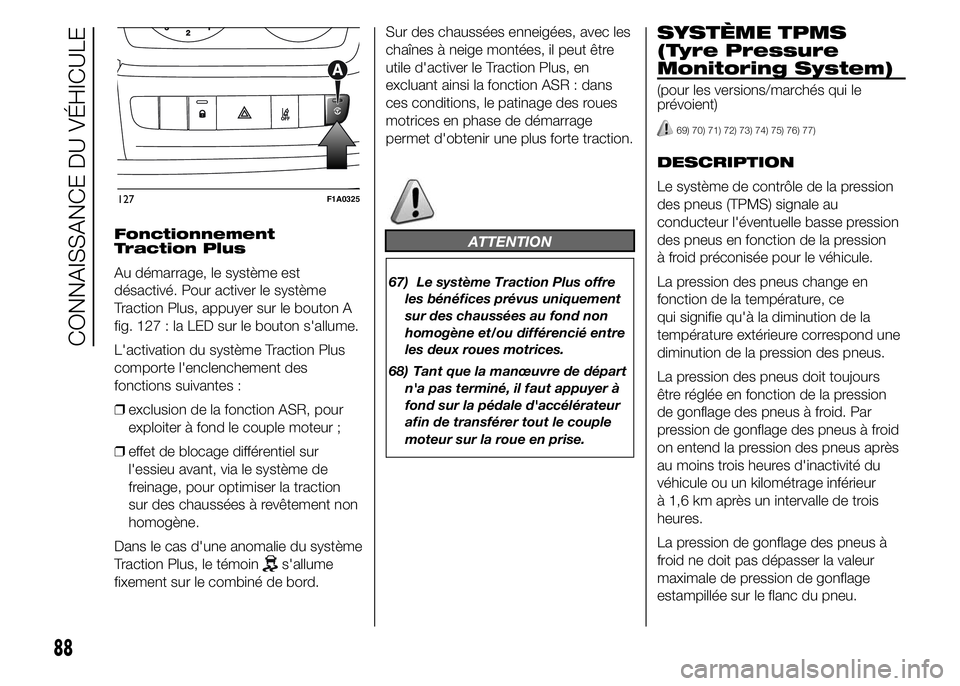

Fonctionnement
Traction Plus
Au démarrage, le système est
désactivé. Pour activer le système
Traction Plus, appuyer sur le bouton A
fig. 127 : la LED sur le bouton s'allume.
L'activation du système Traction Plus
comporte l'enclenchement des
fonctions suivantes :
❒exclusion de la fonction ASR, pour
exploiter à fond le couple moteur ;
❒effet de blocage différentiel sur
l'essieu avant, via le système de
freinage, pour optimiser la traction
sur des chaussées à revêtement non
homogène.
Dans le cas d'une anomalie du système
Traction Plus, le témoin
s'allume
fixement sur le combiné de bord.Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile d'activer le Traction Plus, en
excluant ainsi la fonction ASR : dans
ces conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
ATTENTION
67) Le système Traction Plus offre
les bénéfices prévus uniquement
sur des chaussées au fond non
homogène et/ou différencié entre
les deux roues motrices.
68) Tant que la manœuvre de départ
n'a pas terminé, il faut appuyer à
fond sur la pédale d'accélérateur
afin de transférer tout le couple
moteur sur la roue en prise.
SYSTÈME TPMS
(Tyre Pressure
Monitoring System)
(pour les versions/marchés qui le
prévoient)
69) 70) 71) 72) 73) 74) 75) 76) 77)
DESCRIPTION
Le système de contrôle de la pression
des pneus (TPMS) signale au
conducteur l'éventuelle basse pression
des pneus en fonction de la pression
à froid préconisée pour le véhicule.
La pression des pneus change en
fonction de la température, ce
qui signifie qu'à la diminution de la
température extérieure correspond une
diminution de la pression des pneus.
La pression des pneus doit toujours
être réglée en fonction de la pression
de gonflage des pneus à froid. Par
pression de gonflage des pneus à froid
on entend la pression des pneus après
au moins trois heures d'inactivité du
véhicule ou un kilométrage inférieur
à 1,6 km après un intervalle de trois
heures.
La pression de gonflage des pneus à
froid ne doit pas dépasser la valeur
maximale de pression de gonflage
estampillée sur le flanc du pneu.
127F1A0325
88
CONNAISSANCE DU VÉHICULE

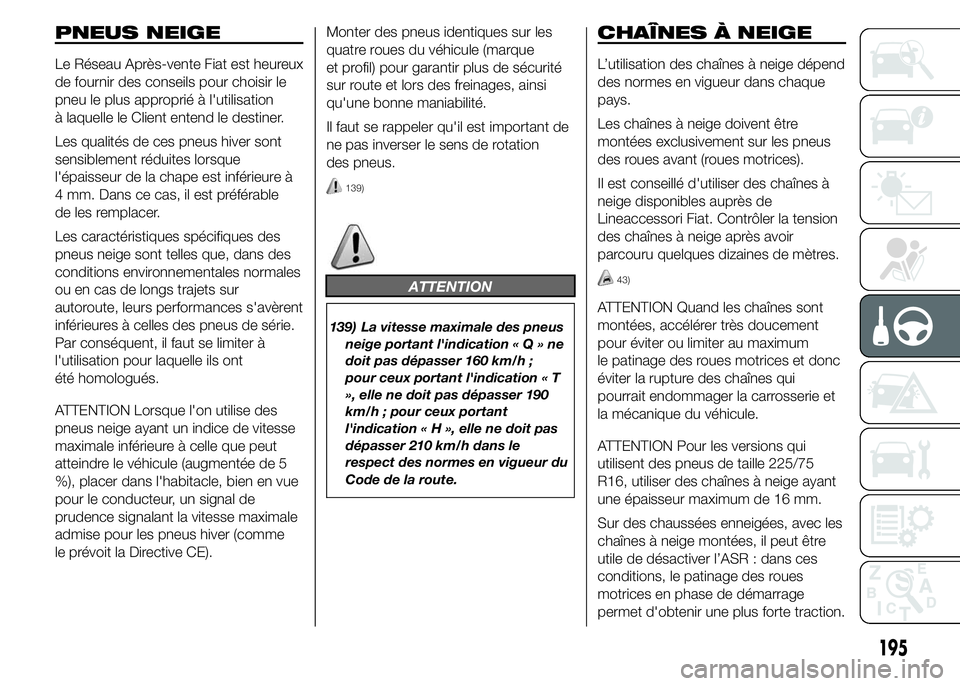

PNEUS NEIGE
Le Réseau Après-vente Fiat est heureux
de fournir des conseils pour choisir le
pneu le plus approprié à l'utilisation
à laquelle le Client entend le destiner.
Les qualités de ces pneus hiver sont
sensiblement réduites lorsque
l'épaisseur de la chape est inférieure à
4 mm. Dans ce cas, il est préférable
de les remplacer.
Les caractéristiques spécifiques des
pneus neige sont telles que, dans des
conditions environnementales normales
ou en cas de longs trajets sur
autoroute, leurs performances s'avèrent
inférieures à celles des pneus de série.
Par conséquent, il faut se limiter à
l'utilisation pour laquelle ils ont
été homologués.
ATTENTION Lorsque l'on utilise des
pneus neige ayant un indice de vitesse
maximale inférieure à celle que peut
atteindre le véhicule (augmentée de 5
%), placer dans l'habitacle, bien en vue
pour le conducteur, un signal de
prudence signalant la vitesse maximale
admise pour les pneus hiver (comme
le prévoit la Directive CE).Monter des pneus identiques sur les
quatre roues du véhicule (marque
et profil) pour garantir plus de sécurité
sur route et lors des freinages, ainsi
qu'une bonne maniabilité.
Il faut se rappeler qu'il est important de
ne pas inverser le sens de rotation
des pneus.
139)
ATTENTION
139) La vitesse maximale des pneus
neige portant l'indication«Q»ne
doit pas dépasser 160 km/h ;
pour ceux portant l'indication « T
», elle ne doit pas dépasser 190
km/h ; pour ceux portant
l'indication«H»,elle ne doit pas
dépasser 210 km/h dans le
respect des normes en vigueur du
Code de la route.
CHAÎNES À NEIGE
L’utilisation des chaînes à neige dépend
des normes en vigueur dans chaque
pays.
Les chaînes à neige doivent être
montées exclusivement sur les pneus
des roues avant (roues motrices).
Il est conseillé d'utiliser des chaînes à
neige disponibles auprès de
Lineaccessori Fiat. Contrôler la tension
des chaînes à neige après avoir
parcouru quelques dizaines de mètres.
43)
ATTENTION Quand les chaînes sont
montées, accélérer très doucement
pour éviter ou limiter au maximum
le patinage des roues motrices et donc
éviter la rupture des chaînes qui
pourrait endommager la carrosserie et
la mécanique du véhicule.
ATTENTION Pour les versions qui
utilisent des pneus de taille 225/75
R16, utiliser des chaînes à neige ayant
une épaisseur maximum de 16 mm.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile de désactiver l’ASR : dans ces
conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
195

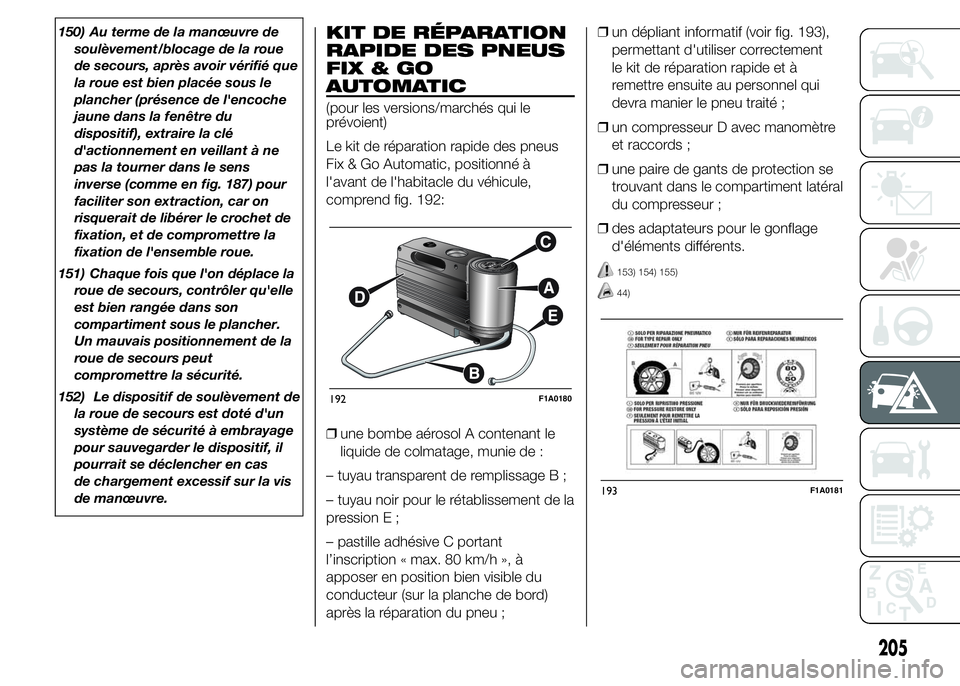

150) Au terme de la manœuvre de
soulèvement/blocage de la roue
de secours, après avoir vérifié que
la roue est bien placée sous le
plancher (présence de l'encoche
jaune dans la fenêtre du
dispositif), extraire la clé
d'actionnement en veillant à ne
pas la tourner dans le sens
inverse (comme en fig. 187) pour
faciliter son extraction, car on
risquerait de libérer le crochet de
fixation, et de compromettre la
fixation de l'ensemble roue.
151) Chaque fois que l'on déplace la
roue de secours, contrôler qu'elle
est bien rangée dans son
compartiment sous le plancher.
Un mauvais positionnement de la
roue de secours peut
compromettre la sécurité.
152) Le dispositif de soulèvement de
la roue de secours est doté d'un
système de sécurité à embrayage
pour sauvegarder le dispositif, il
pourrait se déclencher en cas
de chargement excessif sur la vis
de manœuvre.KIT DE RÉPARATION
RAPIDE DES PNEUS
FIX&GO
AUTOMATIC
(pour les versions/marchés qui le
prévoient)
Le kit de réparation rapide des pneus
Fix & Go Automatic, positionné à
l'avant de l'habitacle du véhicule,
comprend fig. 192:
❒une bombe aérosol A contenant le
liquide de colmatage, munie de :
– tuyau transparent de remplissage B ;
– tuyau noir pour le rétablissement de la
pression E ;
– pastille adhésive C portant
l’inscription « max. 80 km/h », à
apposer en position bien visible du
conducteur (sur la planche de bord)
après la réparation du pneu ;❒un dépliant informatif (voir fig. 193),
permettant d'utiliser correctement
le kit de réparation rapide et à
remettre ensuite au personnel qui
devra manier le pneu traité ;
❒un compresseur D avec manomètre
et raccords ;
❒une paire de gants de protection se
trouvant dans le compartiment latéral
du compresseur ;
❒des adaptateurs pour le gonflage
d'éléments différents.
153) 154) 155)
44)
192F1A0180
193F1A0181
205
