2015 FIAT DUCATO Notice d'entretien (in French)

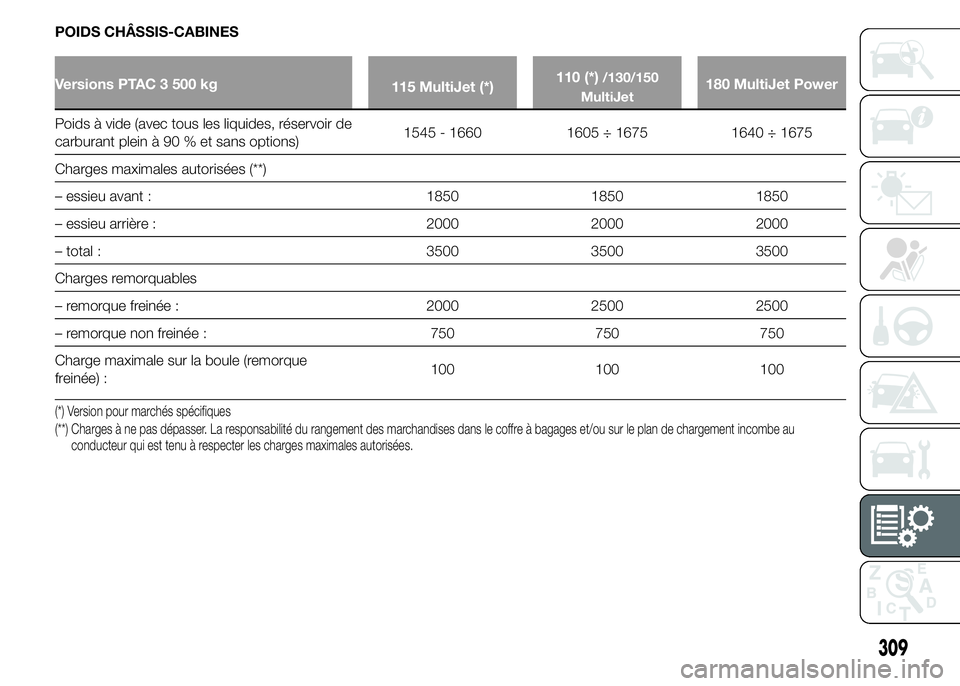

POIDS CHÂSSIS-CABINES
Versions PTAC 3 500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Charges maximales autorisées (**)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3500 3500 3500
Charges remorquables
– remorque freinée : 2000 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
309

POIDS CHÂSSIS-CABINES
Versions PTAC 3
510 kgVersions PTAC 3 650 kg
110 (*)
/130/150
MultiJet115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Charges maximales autorisées (**)
– essieu avant : 1850 1850 1850 1850
– essieu arrière : 2000 2000 2000 2000
– total : 3510 3650 3650 3650
Charges remorquables
– remorque freinée : 2500 2000 2500 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100 100
(*) Version pour marchés spécifiques
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
310
CARACTÉRISTIQUES TECHNIQUES

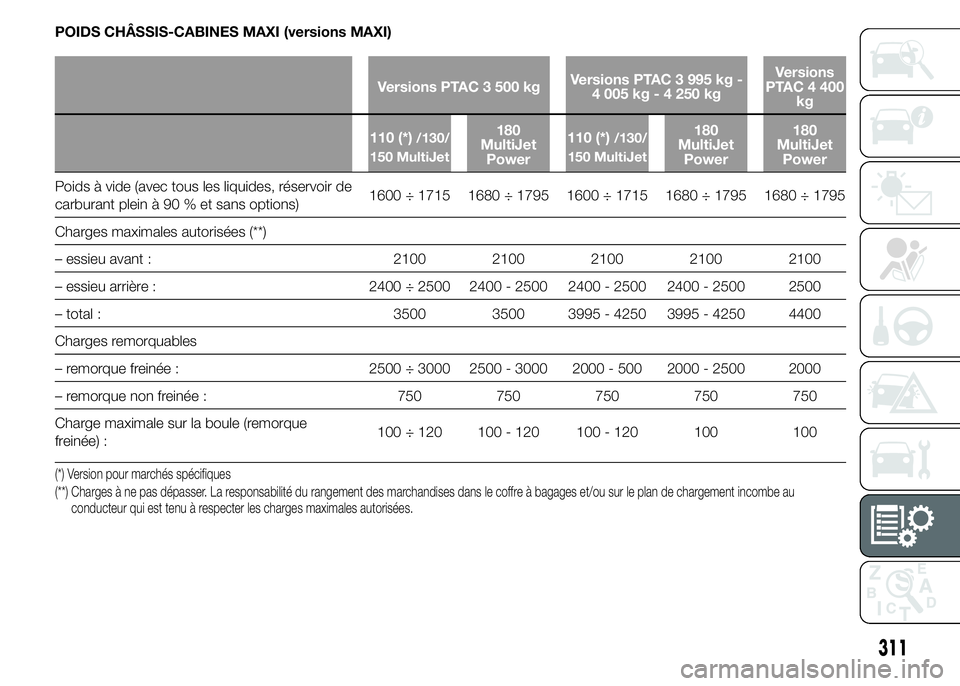

POIDS CHÂSSIS-CABINES MAXI (versions MAXI)
Versions PTAC 3 500 kgVersions PTAC 3 995 kg -
4 005 kg - 4 250 kgVersions
PTAC 4 400
kg
110 (*)
/130/
150 MultiJet180
MultiJet
Power110 (*)/130/
150 MultiJet180
MultiJet
Power180
MultiJet
Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Charges maximales autorisées (**)
– essieu avant : 2100 2100 2100 2100 2100
– essieu arrière : 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– total : 3500 3500 3995 - 4250 3995 - 4250 4400
Charges remorquables
– remorque freinée : 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– remorque non freinée : 750 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 ÷ 120 100 - 120 100 - 120 100 100
(*) Version pour marchés spécifiques
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
311

POIDS CHÂSSIS-CABINES AVEC PLANCHER
Versions PTAC 3 000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 1630 1630 1630
– essieu arrière : 1650 1650 1650
– total : 3000 3000 3000
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
312
CARACTÉRISTIQUES TECHNIQUES

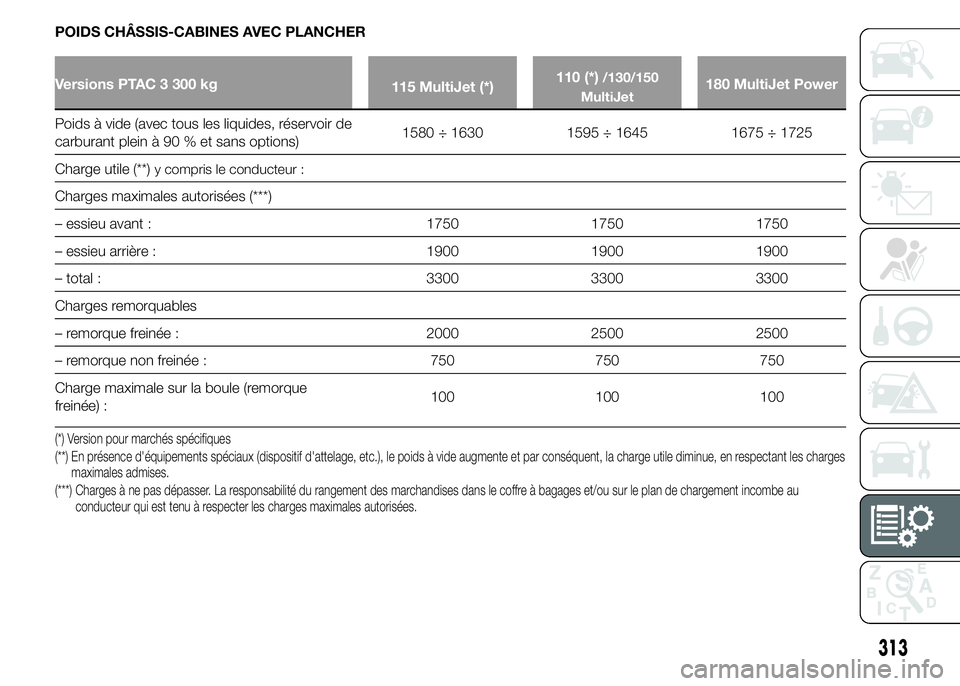

POIDS CHÂSSIS-CABINES AVEC PLANCHER
Versions PTAC 3 300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1900 1900 1900
– total : 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
313

POIDS CHÂSSIS-CABINES AVEC PLANCHER
Versions PTAC 3 500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3500 3500 3500
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
314
CARACTÉRISTIQUES TECHNIQUES

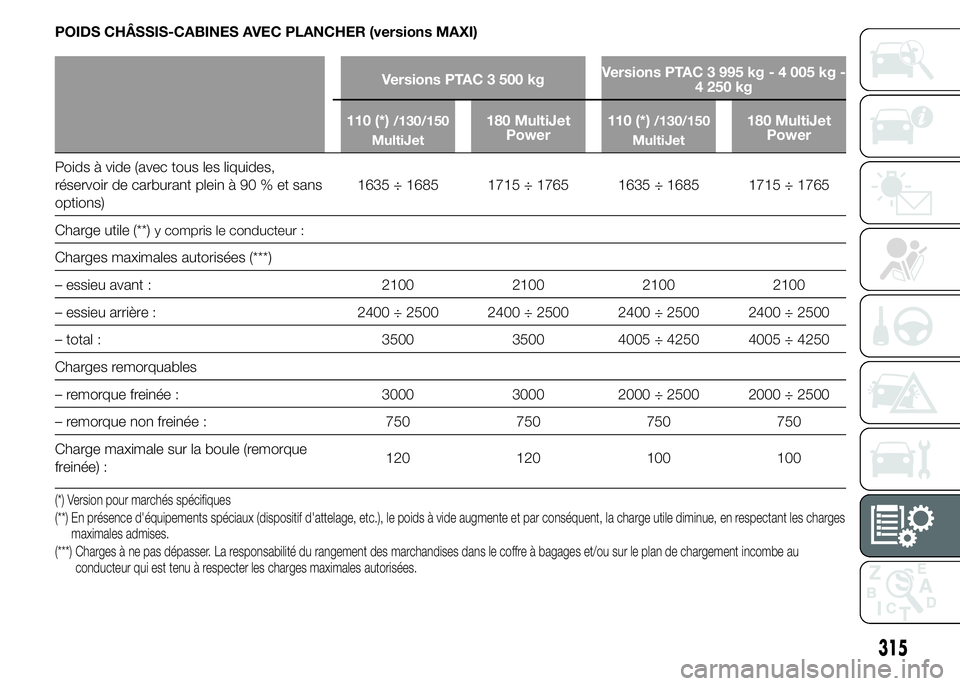

POIDS CHÂSSIS-CABINES AVEC PLANCHER (versions MAXI)
Versions PTAC 3 500 kgVersions PTAC 3 995 kg - 4 005 kg -
4 250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 2100 2100 2100 2100
– essieu arrière : 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total : 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Charges remorquables
– remorque freinée : 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :120 120 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
315

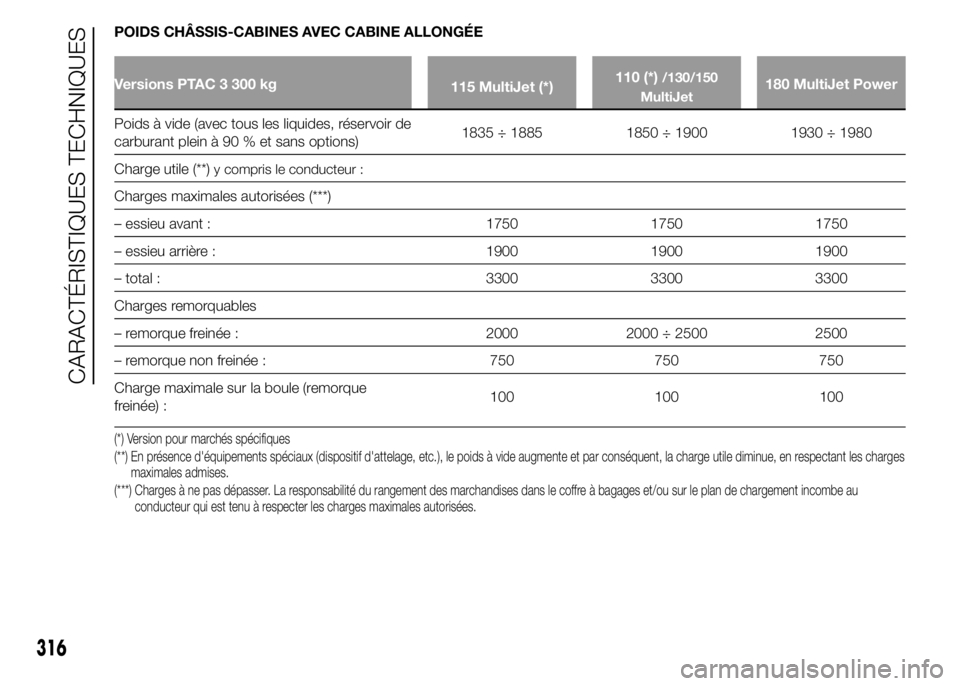

POIDS CHÂSSIS-CABINES AVEC CABINE ALLONGÉE
Versions PTAC 3 300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Charge utile (**)
y compris le conducteur :
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1900 1900 1900
– total : 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(**) En présence d'équipements spéciaux (dispositif d'attelage, etc.), le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges
maximales admises.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
316
CARACTÉRISTIQUES TECHNIQUES
