2015 FIAT DUCATO Huile

CONNAISSANCE DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.COMBINÉ ET INSTRUMENTS DE
BORD .............................................114
ÉCRAN ..........................................118
TRIP COMPUTER ...........................128
TÉMOINS ET MESSAGES...............131
- LIQUIDE DE FREINS INSUFFISANT /
FREIN À MAIN SERRÉ ........................ 131
- ANOMALIE DE L'EBD ...................... 132
- ANOMALIE DE L'AIRBAG ................ 132
- CEINTURES DE SÉCURITÉ NON
BOUCLÉES ........................................ 133
- TEMPÉRATURE EXCESSIVE DU
LIQUIDE DE REFROIDISSEMENT DU
MOTEUR ............................................ 134
- RECHARGE INSUFFISANTE DE LA
BATTERIE ........................................... 134
- PRESSION DE L'HUILE MOTEUR
INSUFFISANTE ................................... 135
-HUILE MOTEUR DÉTÉRIORÉE ......... 135
-PORTES/COMPARTIMENT DE
CHARGEMENT MAL FERMÉS ........... 136
- ANOMALIE DE LA DIRECTION
ASSISTÉE .......................................... 136
-ANOMALIE DES SUSPENSIONS À
RÉGLAGE D'ASSIETTE
AUTOMATIQUE .................................. 136
- ANOMALIE DU SYSTÈME
EOBD/INJECTION .............................. 138
- ANOMALIE DE L'ABS ...................... 138
-RÉSERVE DE CARBURANT .............. 139
- PRÉCHAUFFAGE DES
BOUGIES/ANOMALIE
PRÉCHAUFFAGE DES BOUGIES ....... 139
- PRÉSENCE D'EAU DANS LE FILTRE
À GAZOLE .......................................... 140
-ANOMALIE DU SYSTÈME DE
PROTECTION DU VÉHICULE - FIAT
CODE ................................................. 140
- FEUX ANTIBROUILLARD ARRIÈRE .. 141-SIGNAL ANOMALIE GÉNÉRALE ....... 141

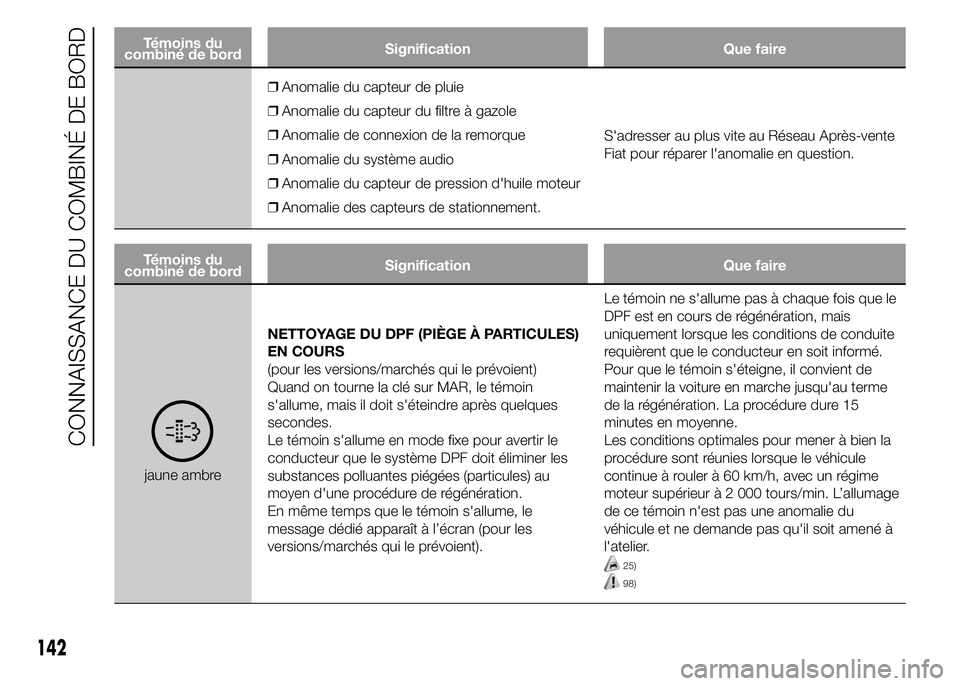

-NETTOYAGE DU DPF (PIÈGE À
PARTICULES) EN COURS .................. 142
-USURE DES PLAQUETTES DE
FREINS .............................................. 143
-DRIVING ADVISOR ........................... 144
- SYSTÈME T.P.M.S. ........................... 145
- FEUX DE CROISEMENT ................... 146
- FOLLOW ME HOME ........................ 146
- CLIGNOTANT GAUCHE ................... 146
- CLIGNOTANT DROIT ....................... 147
-FEUX ANTIBROUILLARD .................. 147
- CRUISE CONTROL .......................... 147
-SPEED LIMITER ................................ 147
- FEUX DE ROUTE AUTOMATIQUES .. 148
- FEUX DE ROUTE ............................. 148
-ANOMALIE DES FEUX EXTÉRIEURS
............................................................ 149
-ANOMALIE DES FEUX DE STOP ...... 149
-ANOMALIE DE L'AUTOMATISME
DES FEUX DE ROUTE ........................ 149
-PRÉSENCE POSSIBLE DE VERGLAS
SUR LA ROUTE .................................. 150
-LIMITE DE VITESSE DÉPASSÉE ........ 150
-ENTRETIEN PROGRAMMÉ ............... 150
-ANOMALIE DU SYSTÈME DRIVING
ADVISOR ............................................ 151
-ANOMALIE TRAFFIC SIGN
RECOGNITION ................................... 151
-AUTONOMIE LIMITÉE ....................... 151
-ACTIVATION/DÉSACTIVATION
SYSTÈME START&STOP ................... 152
-ANOMALIE DU START&STOP ........... 152
113

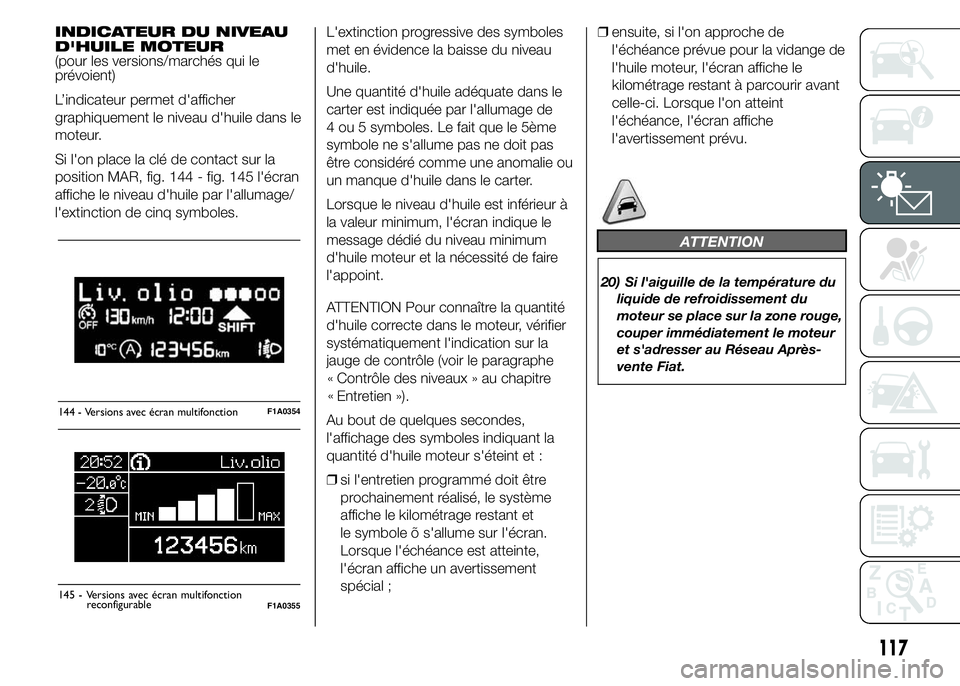

INDICATEUR DU NIVEAU
D'HUILE MOTEUR
(pour les versions/marchés qui le
prévoient)
L’indicateur permet d'afficher
graphiquement le niveau d'huile dans le
moteur.
Si l'on place la clé de contact sur la
position MAR, fig. 144 - fig. 145 l'écran
affiche le niveau d'huile par l'allumage/
l'extinction de cinq symboles.L'extinction progressive des symboles
met en évidence la baisse du niveau
d'huile.
Une quantité d'huile adéquate dans le
carter est indiquée par l'allumage de
4 ou 5 symboles. Le fait que le 5ème
symbole ne s'allume pas ne doit pas
être considéré comme une anomalie ou
un manque d'huile dans le carter.
Lorsque le niveau d'huile est inférieur à
la valeur minimum, l'écran indique le
message dédié du niveau minimum
d'huile moteur et la nécessité de faire
l'appoint.
ATTENTION Pour connaître la quantité
d'huile correcte dans le moteur, vérifier
systématiquement l'indication sur la
jauge de contrôle (voir le paragraphe
Contrôle des niveaux » au chapitre
Entretien »).
Au bout de quelques secondes,
l'affichage des symboles indiquant la
quantité d'huile moteur s'éteint et :
❒si l'entretien programmé doit être
prochainement réalisé, le système
affiche le kilométrage restant et
le symbole õ s'allume sur l'écran.
Lorsque l'échéance est atteinte,
l'écran affiche un avertissement
spécial ;❒ensuite, si l'on approche de
l'échéance prévue pour la vidange de
l'huile moteur, l'écran affiche le
kilométrage restant à parcourir avant
celle-ci. Lorsque l'on atteint
l'échéance, l'écran affiche
l'avertissement prévu.
ATTENTION
20) Si l'aiguille de la température du
liquide de refroidissement du
moteur se place sur la zone rouge,
couper immédiatement le moteur
et s'adresser au Réseau Après-
vente Fiat.
144 - Versions avec écran multifonctionF1A0354
Liv.olio
MAX MIN
145 - Versions avec écran multifonctionF1A0355
117
«
«

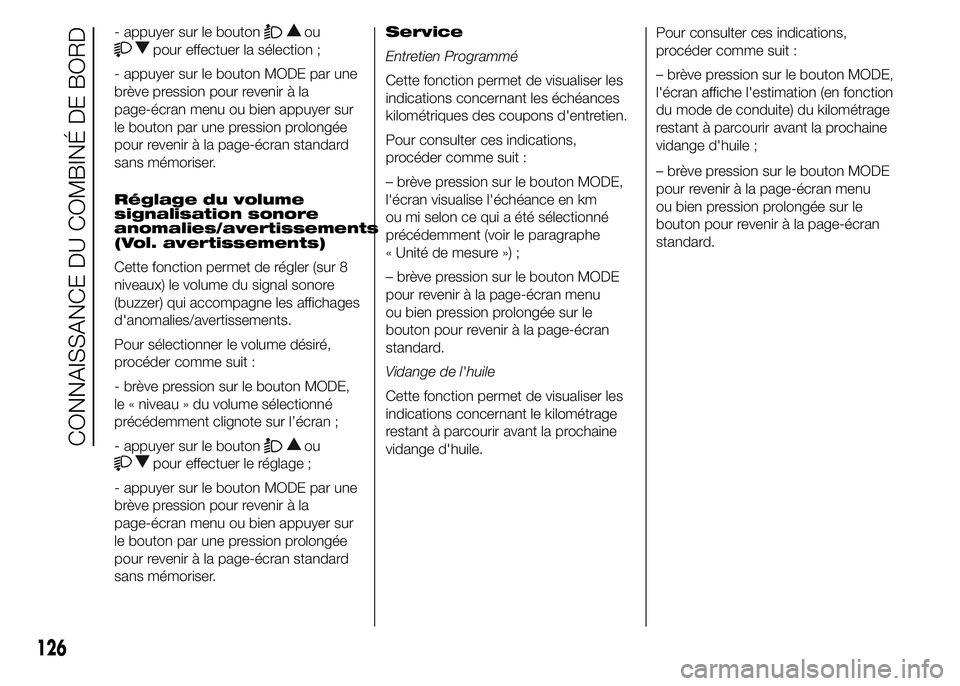

reconfigurable

- appuyer sur le boutonou
pour effectuer la sélection ;
- appuyer sur le bouton MODE par une
brève pression pour revenir à la
page-écran menu ou bien appuyer sur
le bouton par une pression prolongée
pour revenir à la page-écran standard
sans mémoriser.
Réglage du volume
signalisation sonore
anomalies/avertissements
(Vol. avertissements)
Cette fonction permet de régler (sur 8
niveaux) le volume du signal sonore
(buzzer) qui accompagne les affichages
d'anomalies/avertissements.
Pour sélectionner le volume désiré,
procéder comme suit :
- brève pression sur le bouton MODE,
le « niveau » du volume sélectionné
précédemment clignote sur l’écran ;
- appuyer sur le bouton
ou
pour effectuer le réglage ;
- appuyer sur le bouton MODE par une
brève pression pour revenir à la
page-écran menu ou bien appuyer sur
le bouton par une pression prolongée
pour revenir à la page-écran standard
sans mémoriser.Service
Entretien Programmé
Cette fonction permet de visualiser les
indications concernant les échéances
kilométriques des coupons d'entretien.
Pour consulter ces indications,
procéder comme suit :
– brève pression sur le bouton MODE,
l'écran visualise l'échéance en km
ou mi selon ce qui a été sélectionné
précédemment (voir le paragraphe
« Unité de mesure ») ;
– brève pression sur le bouton MODE
pour revenir à la page-écran menu
ou bien pression prolongée sur le
bouton pour revenir à la page-écran
standard.
Vidange de l'huile
Cette fonction permet de visualiser les
indications concernant le kilométrage
restant à parcourir avant la prochaine
vidange d'huile.– brève pression sur le bouton MODE
pour revenir à la page-écran menu
ou bien pression prolongée sur le
bouton pour revenir à la page-écran
standard.
126
CONNAISSANCE DU COMBINÉ DE BORD
Pour consulter ces indications,
procéder comme suit :
– brève pression sur le bouton MODE,
l'écran affiche l'estimation (en fonction
du mode de conduite) du kilométrage
restant à parcourir avant la prochaine
vidange d'huile ;

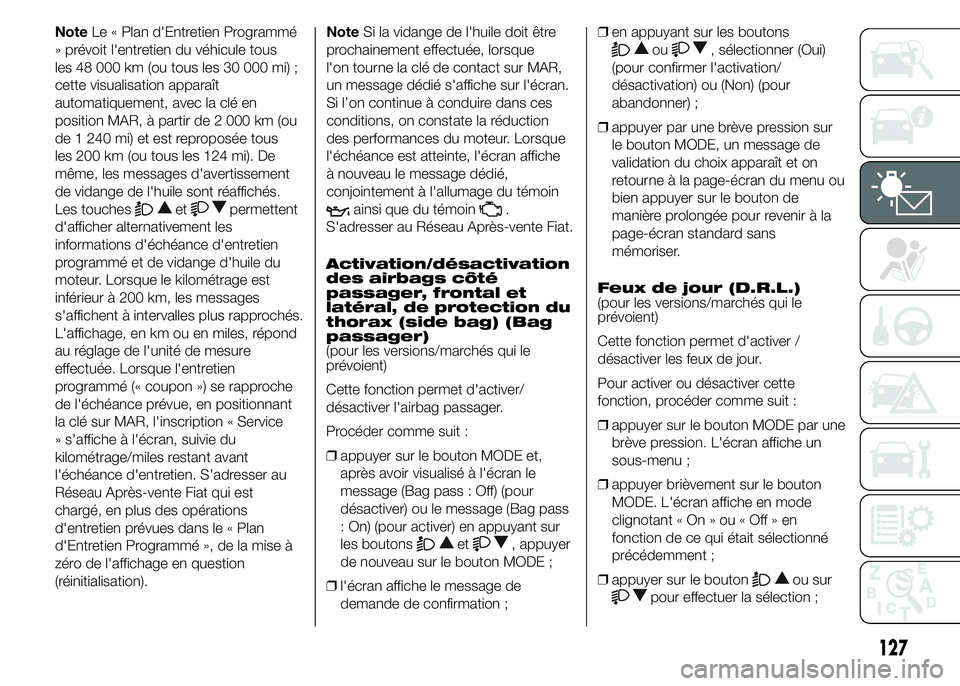

NoteLe « Plan d'Entretien Programmé
» prévoit l'entretien du véhicule tous
les 48 000 km (ou tous les 30 000 mi) ;
cette visualisation apparaît
automatiquement, avec la clé en
position MAR, à partir de 2 000 km (ou
de 1 240 mi) et est reproposée tous
les 200 km (ou tous les 124 mi). De
même, les messages d'avertissement
de vidange de l'huile sont réaffichés.
Les touches
etpermettent
d'afficher alternativement les
informations d'échéance d'entretien
programmé et de vidange d'huile du
moteur. Lorsque le kilométrage est
inférieur à 200 km, les messages
s'affichent à intervalles plus rapprochés.
L'affichage, en km ou en miles, répond
au réglage de l'unité de mesure
effectuée. Lorsque l'entretien
programmé (« coupon ») se rapproche
de l'échéance prévue, en positionnant
la clé sur MAR, l'inscription « Service
» s'affiche à l'écran, suivie du
kilométrage/miles restant avant
l'échéance d'entretien. S'adresser au
Réseau Après-vente Fiat qui est
chargé, en plus des opérations
d'entretien prévues dans le « Plan
d'Entretien Programmé », de la mise à
zéro de l'affichage en question
(réinitialisation).NoteSi la vidange de l'huile doit être
prochainement effectuée, lorsque
l'on tourne la clé de contact sur MAR,
un message dédié s'affiche sur l'écran.
Si l’on continue à conduire dans ces
conditions, on constate la réduction
des performances du moteur. Lorsque
l'échéance est atteinte, l'écran affiche
à nouveau le message dédié,
conjointement à l'allumage du témoinainsi que du témoin.
S'adresser au Réseau Après-vente Fiat.
Activation/désactivation
des airbags côté
passager, frontal et
latéral, de protection du
thorax (side bag) (Bag
passager)
(pour les versions/marchés qui le
prévoient)
Cette fonction permet d'activer/
désactiver l'airbag passager.
Procéder comme suit :
❒appuyer sur le bouton MODE et,
après avoir visualisé à l'écran le
message (Bag pass : Off) (pour
désactiver) ou le message (Bag pass
: On) (pour activer) en appuyant sur
les boutons
et, appuyer
de nouveau sur le bouton MODE ;
❒l'écran affiche le message de
demande de confirmation ;❒en appuyant sur les boutons
ou, sélectionner (Oui)
(pour confirmer l'activation/
désactivation) ou (Non) (pour
abandonner) ;
❒appuyer par une brève pression sur
le bouton MODE, un message de
validation du choix apparaît et on
retourne à la page-écran du menu ou
bien appuyer sur le bouton de
manière prolongée pour revenir à la
page-écran standard sans
mémoriser.
Feux de jour (D.R.L.)
(pour les versions/marchés qui le
prévoient)
Cette fonction permet d'activer /
désactiver les feux de jour.
Pour activer ou désactiver cette
fonction, procéder comme suit :
❒appuyer sur le bouton MODE par une
brève pression. L'écran affiche un
sous-menu ;
❒appuyer brièvement sur le bouton
MODE. L'écran affiche en mode
clignotant « On » ou « Off » en
fonction de ce qui était sélectionné
précédemment ;
❒appuyer sur le bouton
ou sur
pour effectuer la sélection ;
127

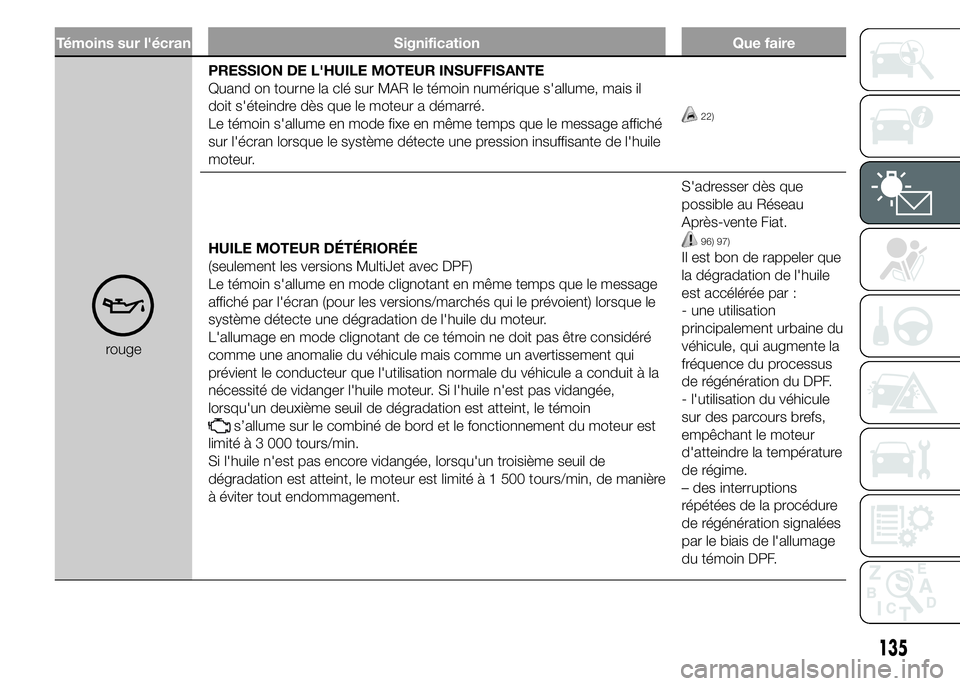

Témoins sur l'écran Signification Que faire
rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Quand on tourne la clé sur MAR le témoin numérique s'allume, mais il
doit s'éteindre dès que le moteur a démarré.
Le témoin s'allume en mode fixe en même temps que le message affiché
sur l'écran lorsque le système détecte une pression insuffisante de l'huile
moteur.
22)
HUILE MOTEUR DÉTÉRIORÉE
(seulement les versions MultiJet avec DPF)
Le témoin s'allume en mode clignotant en même temps que le message
affiché par l'écran (pour les versions/marchés qui le prévoient) lorsque le
système détecte une dégradation de l'huile du moteur.
L'allumage en mode clignotant de ce témoin ne doit pas être considéré
comme une anomalie du véhicule mais comme un avertissement qui
prévient le conducteur que l'utilisation normale du véhicule a conduit à la
nécessité de vidanger l'huile moteur. Si l'huile n'est pas vidangée,
lorsqu'un deuxième seuil de dégradation est atteint, le témoin
s’allume sur le combiné de bord et le fonctionnement du moteur est
limité à 3 000 tours/min.
Si l'huile n'est pas encore vidangée, lorsqu'un troisième seuil de
dégradation est atteint, le moteur est limité à 1 500 tours/min, de manière
à éviter tout endommagement.S'adresser dès que
possible au Réseau
Après-vente Fiat.
96) 97)
Il est bon de rappeler que
la dégradation de l'huile
est accélérée par :
- une utilisation
principalement urbaine du
véhicule, qui augmente la
fréquence du processus
de régénération du DPF.
- l'utilisation du véhicule
sur des parcours brefs,
empêchant le moteur
d'atteindre la température
de régime.
– des interruptions
répétées de la procédure
de régénération signalées
par le biais de l'allumage
du témoin DPF.
135

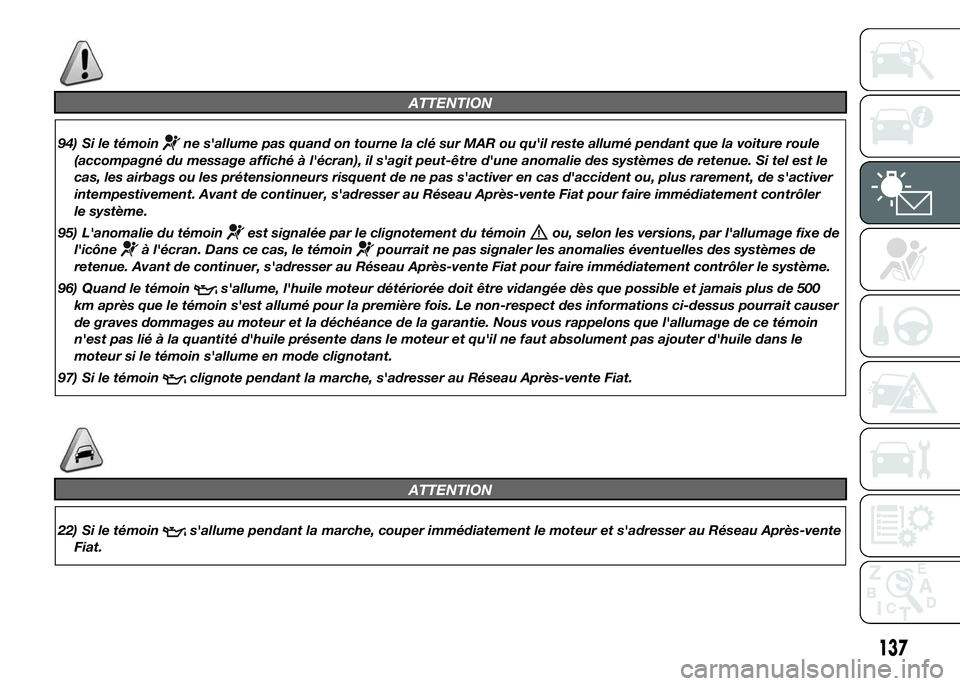

ATTENTION
94) Si le témoinne s'allume pas quand on tourne la clé sur MAR ou qu'il reste allumé pendant que la voiture roule
(accompagné du message affiché à l'écran), il s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le
cas, les airbags ou les prétensionneurs risquent de ne pas s'activer en cas d'accident ou, plus rarement, de s'activer
intempestivement. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement contrôler
le système.
95) L'anomalie du témoin
est signalée par le clignotement du témoinou, selon les versions, par l'allumage fixe de
l'icône
à l'écran. Dans ce cas, le témoinpourrait ne pas signaler les anomalies éventuelles des systèmes de
retenue. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
96) Quand le témoin
s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500
km après que le témoin s'est allumé pour la première fois. Le non-respect des informations ci-dessus pourrait causer
de graves dommages au moteur et la déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin
n'est pas lié à la quantité d'huile présente dans le moteur et qu'il ne faut absolument pas ajouter d'huile dans le
moteur si le témoin s'allume en mode clignotant.
97) Si le témoin
clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
ATTENTION
22) Si le témoins'allume pendant la marche, couper immédiatement le moteur et s'adresser au Réseau Après-vente
Fiat.
137

Témoins du
combiné de bordSignification Que faire
❒Anomalie du capteur de pluie
❒Anomalie du capteur du filtre à gazole
❒Anomalie de connexion de la remorque
❒Anomalie du système audio
❒Anomalie du capteur de pression d'huile moteur
❒Anomalie des capteurs de stationnement.S'adresser au plus vite au Réseau Après-vente
Fiat pour réparer l'anomalie en question.
Témoins du
combiné de bordSignification Que faire
jaune ambreNETTOYAGE DU DPF (PIÈGE À PARTICULES)
EN COURS
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes.
Le témoin s'allume en mode fixe pour avertir le
conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au
moyen d'une procédure de régénération.
En même temps que le témoin s'allume, le
message dédié apparaît à l’écran (pour les
versions/marchés qui le prévoient).Le témoin ne s'allume pas à chaque fois que le
DPF est en cours de régénération, mais
uniquement lorsque les conditions de conduite
requièrent que le conducteur en soit informé.
Pour que le témoin s'éteigne, il convient de
maintenir la voiture en marche jusqu'au terme
de la régénération. La procédure dure 15
minutes en moyenne.
Les conditions optimales pour mener à bien la
procédure sont réunies lorsque le véhicule
continue à rouler à 60 km/h, avec un régime
moteur supérieur à 2 000 tours/min. L’allumage
de ce témoin n'est pas une anomalie du
véhicule et ne demande pas qu'il soit amené à
l'atelier.
25)
98)
142
CONNAISSANCE DU COMBINÉ DE BORD

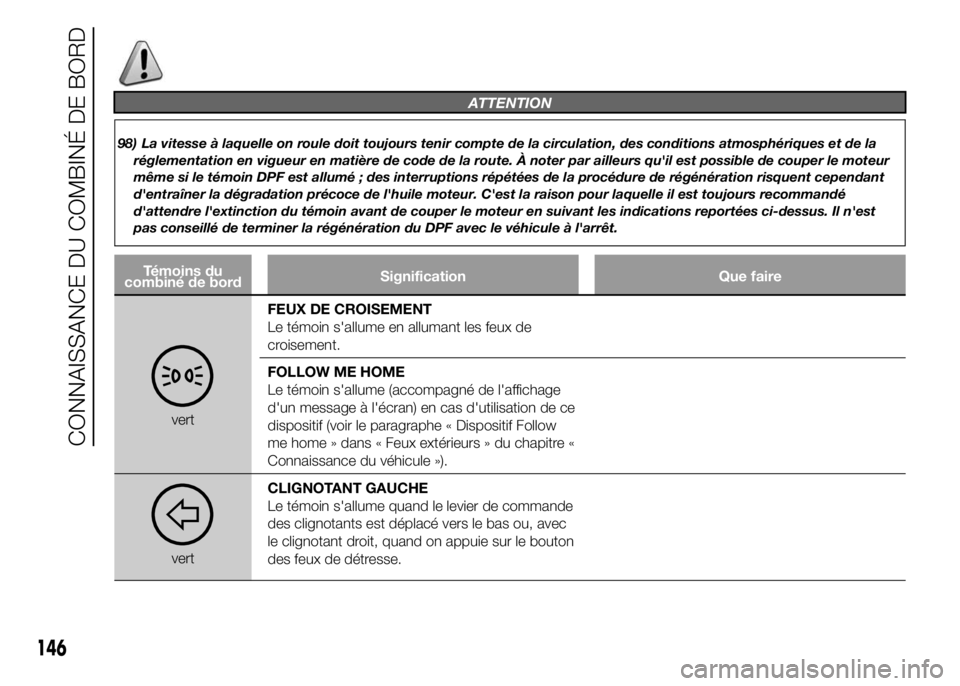

ATTENTION
98) La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la
réglementation en vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur
même si le témoin DPF est allumé ; des interruptions répétées de la procédure de régénération risquent cependant
d'entraîner la dégradation précoce de l'huile moteur. C'est la raison pour laquelle il est toujours recommandé
d'attendre l'extinction du témoin avant de couper le moteur en suivant les indications reportées ci-dessus. Il n'est
pas conseillé de terminer la régénération du DPF avec le véhicule à l'arrêt.
Témoins du
combiné de bordSignification Que faire
vertFEUX DE CROISEMENT
Le témoin s'allume en allumant les feux de
croisement.
FOLLOW ME HOME
Le témoin s'allume (accompagné de l'affichage
d'un message à l'écran) en cas d'utilisation de ce
dispositif (voir le paragraphe « Dispositif Follow
me home » dans « Feux extérieurs » du chapitre «
Connaissance du véhicule »).
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande
des clignotants est déplacé vers le bas ou, avec
le clignotant droit, quand on appuie sur le bouton
des feux de détresse.
146
CONNAISSANCE DU COMBINÉ DE BORD
