2015 FIAT DUCATO Notice d'entretien (in French)

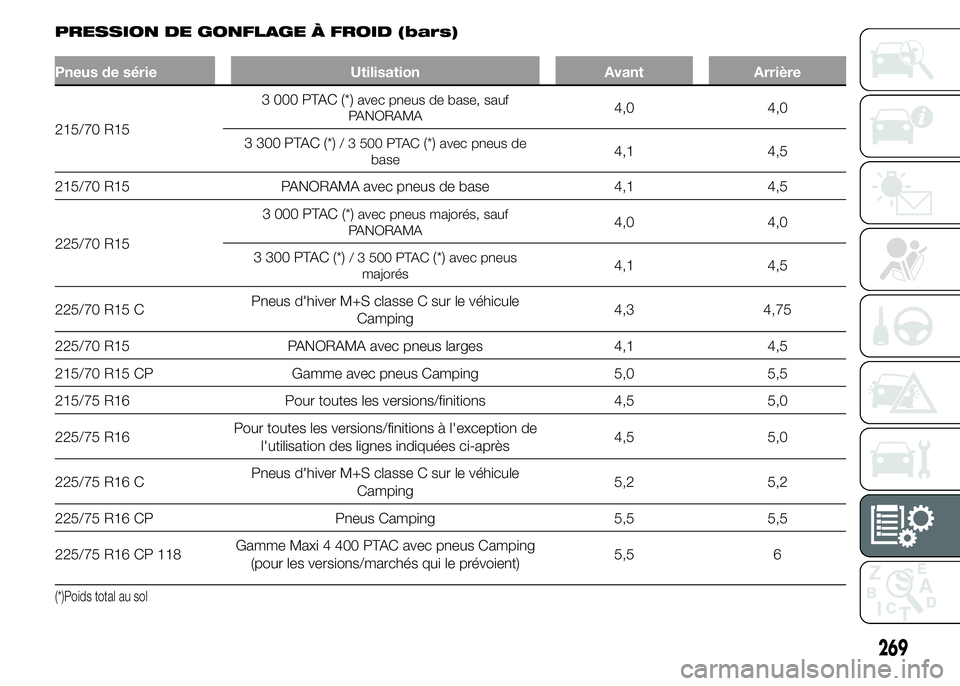

PRESSION DE GONFLAGE À FROID (bars)
Pneus de série Utilisation Avant Arrière
215/70 R153 000 PTAC (*)
avec pneus de base, sauf
PANORAMA4,0 4,0
3 300 PTAC (*)
/ 3 500 PTAC(*)avec pneus de
base4,1 4,5
215/70 R15 PANORAMA avec pneus de base 4,1 4,5
225/70 R153 000 PTAC (*)
avec pneus majorés, sauf
PANORAMA4,0 4,0
3 300 PTAC (*)
/ 3 500 PTAC(*)avec pneus
majorés4,1 4,5
225/70 R15 CPneus d'hiver M+S classe C sur le véhicule
Camping4,3 4,75
225/70 R15 PANORAMA avec pneus larges 4,1 4,5
215/70 R15 CP Gamme avec pneus Camping 5,0 5,5
215/75 R16 Pour toutes les versions/finitions 4,5 5,0
225/75 R16Pour toutes les versions/finitions à l'exception de
l'utilisation des lignes indiquées ci-après4,5 5,0
225/75 R16 CPneus d'hiver M+S classe C sur le véhicule
Camping5,2 5,2
225/75 R16 CP Pneus Camping 5,5 5,5
225/75 R16 CP 118Gamme Maxi 4 400 PTAC avec pneus Camping
(pour les versions/marchés qui le prévoient)5,5 6
(*)Poids total au sol
269

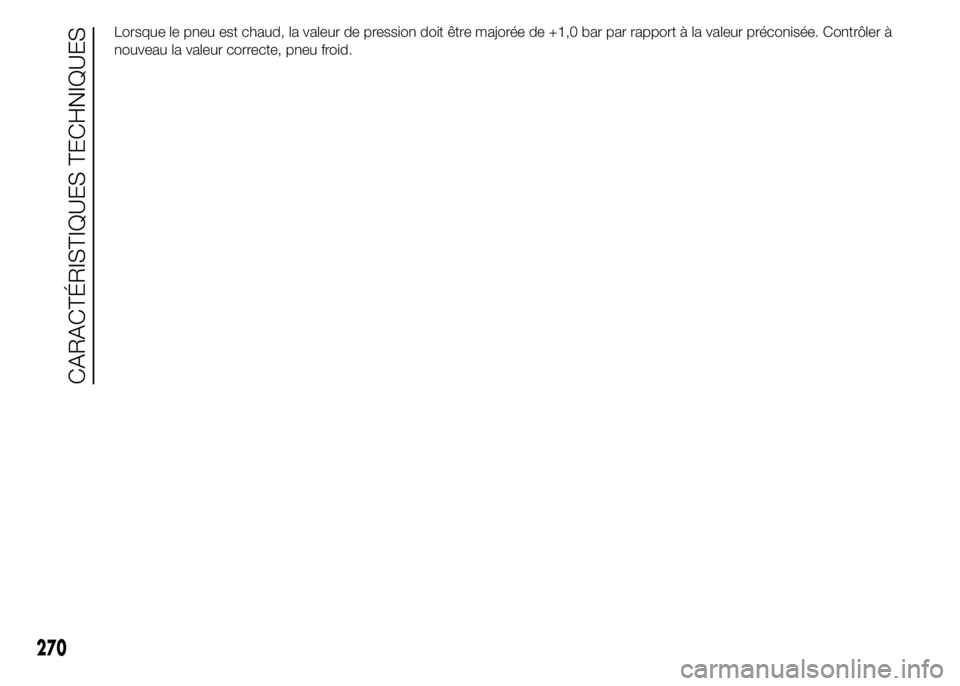

Lorsque le pneu est chaud, la valeur de pression doit être majorée de +1,0 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte, pneu froid.
270
CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS
VERSION PANORAMA / COMBI
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
253F1A0367
271

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Version MINIBUS 16 places + 1
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
272
CARACTÉRISTIQUES TECHNIQUES

VERSION FOURGON
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
254F1A0328
273

FOURGON
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Version MAXI 2269 - 2539
(**) Version MAXI 2539 - 2774
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
274
CARACTÉRISTIQUES TECHNIQUES

VERSION CAMION
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
255F1A0329
275

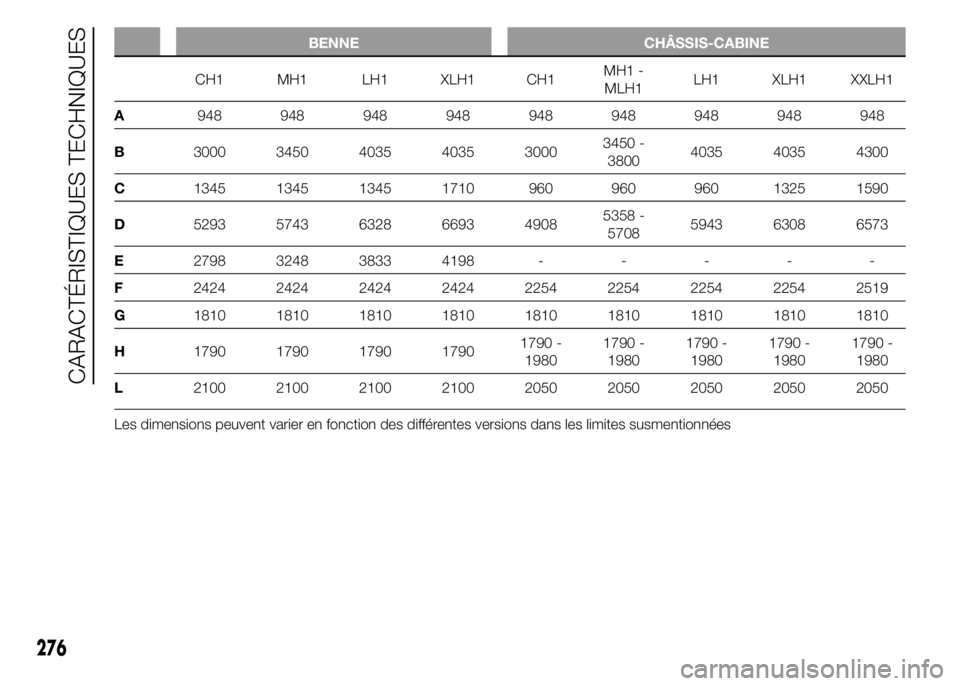

BENNE CHÂSSIS-CABINE
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
