2015 CITROEN DS5 Ghiduri De Utilizare (in Romanian)

103
DS5_ro_Chap04_conduite_ed01-2015

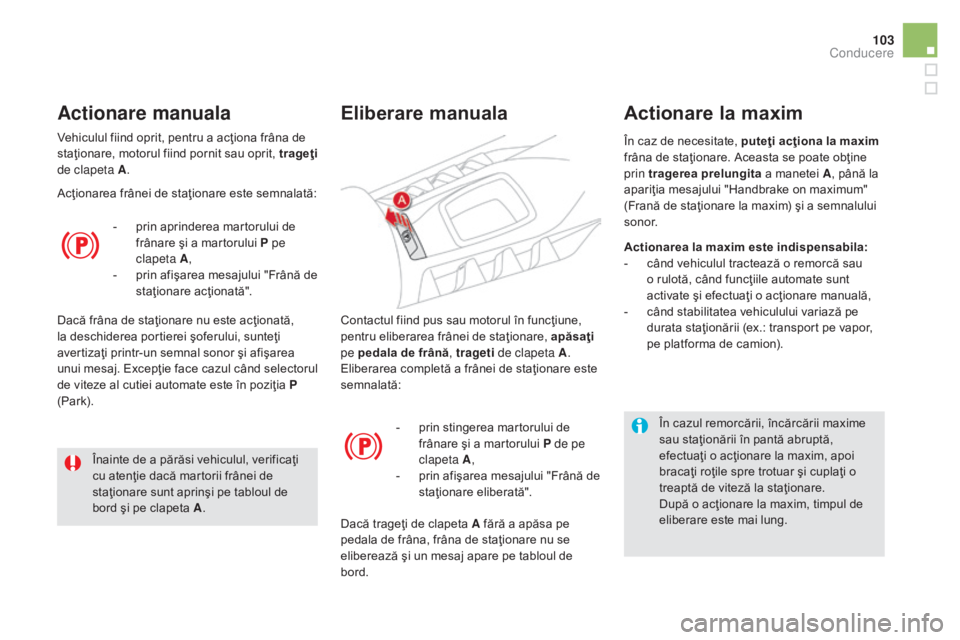

Contactul fiind pus sau motorul în funcţiune,
pentru eliberarea frânei de staţionare, apăsaţi
pe pedala de frână , trageti de clapeta A .
Eliberarea completă a frânei de staţionare este
semnalată:
Eliberare manuala
- prin stingerea martorului de frânare şi a martorului P de pe
clapeta A ,
-

p
rin afişarea mesajului "Frână de
staţionare eliberată".
Dacă trageţi de clapeta A fără a apăsa pe
pedala de frâna, frâna de staţionare nu se
eliberează şi un mesaj apare pe tabloul de
bord.
Înainte de a părăsi vehiculul, verificaţi
cu atenţie dacă martorii frânei de
staţionare sunt aprinşi pe tabloul de
bord şi pe clapeta A
.
Vehiculul fiind oprit, pentru a acţiona frâna de
staţionare, motorul fiind pornit sau oprit, trageţi

de clapeta A .
Actionare manuala
Acţionarea frânei de staţionare este semnalată:
-
p
rin aprinderea martorului de
frânare şi a martorului P pe
clapeta A ,
-

p
rin afişarea mesajului "Frână de
staţionare acţionată".
Dacă frâna de staţionare nu este acţionată,
la deschiderea portierei şoferului, sunteţi
avertizaţi printr-un semnal sonor şi afişarea
unui mesaj. Excepţie face cazul când selectorul
de viteze al cutiei automate este în poziţia P
(Park). Actionarea la maxim este indispensabila:
-

c
ând vehiculul tractează o remorcă sau
o rulotă, când funcţiile automate sunt
activate şi efectuaţi o acţionare manuală,
-

c
ând stabilitatea vehiculului variază pe
durata staţionării (ex.: transport pe vapor,
pe platforma de camion).
În caz de necesitate, puteţi acţiona la maxim
frâna de staţionare. Aceasta se poate obţine
prin tragerea prelungita
a manetei A, până la
apariţia mesajului "Handbrake on maximum"
(Frană de staţionare la maxim) şi a semnalului
sonor.
În cazul remorcării, încărcării maxime
sau staţionării în pantă abruptă,
efectuaţi o acţionare la maxim, apoi
bracaţi roţile spre trotuar şi cuplaţi o
treaptă de viteză la staţionare.
După o acţionare la maxim, timpul de
eliberare este mai lung.
Actionare la maxim
Conducere

DS5_ro_Chap04_conduite_ed01-2015
Înainte de a părăsi vehiculul, verificaţi
cu atenţie dacă martorii frânei de
staţionare sunt aprinşi pe tabloul de
bord şi pe clapeta A.
Nu lăsaţi un copil singur în vehicul,
contactul fiind pus. Copilul ar putea
elibera frâna de staţionare electrică.
Actionare automata,
cu motorul oprit
- prin aprinderea martorului de frânare şi a martorului luminos P
de pe clapeta A ,
-

p
rin afişarea mesajului "Frână de
staţionare acţionată".
Vehiculul fiind oprit, frâna de staţionare se
acţionează automat la oprirea motorului
.
Acţionarea frânei de staţionare este semnalată:
Eliberare automata
Frâna de staţionare se eliberează automat
şi progresiv la punerea în mişcare a
vehiculului :
F

C
utie de viteze manuala: apasati la
fund pedala de ambreiaj, cuplati treapta
1-a sau mersul inapoi; apasati pedala de
acceleratie si ambreiati pana la eliberarea
franei.
F

C
utie de viteze pilotata: selectati
pozitia
A, M sau R apoi apasati pedala de
acceleratie.
F

C
utie de viteze automata: selectati
pozitia
d
,
M sau R apoi apasati pedala de
acceleratie.
Eliberarea completă a frânei de staţionare este
semnalată:
-

p
rin stingerea martorului de
frânare şi a martorului P de pe
clapeta A ,
-

p
rin afişarea mesajului
"Handbrake off " (Frână de
staţionare eliberată).
Cu vehiculul oprit şi motorul în
funcţiune, nu acceleraţi inutil, riscaţi să
eliberaţi frâna de staţionare. Înainte de a ieşi din vehicul, verificaţi
dacă martorii frânei de staţionare sunt
aprinşi pe tabloul de bord şi clapeta A
.
Motorul fiind pornit şi vehiculul oprit, pentru
a imobiliza vehiculul este indispensabilă
acţionarea
manuală, trăgând de clapeta A .
Acţionarea frânei de staţionare este semnalată:
-
p

rin aprinderea martorului de
frânare şi a martorului P de pe
clapeta A,
-
p

rin afişarea mesajului "Handbrake
on" (Frână de staţionare acţionată).
Dacă frâna de staţionare nu este acţionată,
la deschiderea portierei şoferului, sunteţi
avertizaţi printr-un semnal sonor şi afişarea
unui mesaj. Excepţie face cazul când
schimbătorul de viteze este în poziţia P (Park)
a cutiei de viteze automate.
Imobilizarea vehiculului,
cu motorul pornit

105
DS5_ro_Chap04_conduite_ed01-2015
Franare de urgenta
Frânarea de urgenţă trebuie utilizată numai în
situaţii excepţionale.În caz de defectare a sistemului CDS,
semnalată prin aprinderea acestui martor,
stabilitatea la franare nu este garantata.
În acest caz, stabilitatea trebuie asigurată
de către şofer, prin repetarea succesiva
a acţiunilor de "tragere-eliberare" a
clapetei
A
.
Î

n caz de defectare a frânării folosind
pedala de frână sau într-o situaţie
excepţională (de ex.: indispoziţie
a conducătorului, la conducerea
cu însoţitor...), tragerea continuă
a clapetei A permite oprirea
vehiculului.
Sistemul CDS garanteaza stabilitatea franarii la
franarea de urgenta.
În caz de defectare a sistemului de frânare de
urgenţă, se afişează mesajul "Parking brake
control faulty" (Defectiune a franei de parcare).
Situatii particulare
Pentru a garanta buna functionare si
deci siguranta dumneavoastra, numarul
de actionari/eliberari succesive a franei
de parcare este limitata la 8.
In caz de utilizare excesiva, veti
fi atentionati prin mesajul "Frana
de parcare defecta" si aprinderea
intermitenta a unui martor. In unele situatii (pornire motor...),
frana de parcare isi poate ajusta ea
insasi nvelul de efort. Aceasta este o
functionare normala.
Pentru a deplasa vehiculul cu cativa
centimetri fara a porni motorul, cu
contactul pus, apasati pe pedala de
frana si eliberati frana de parcare
tragand apoi eliberand clapeta A.
Eliberarea completa a franei de parcare
este semnalata prin stingerea martorului
de pe clapeta A , a martorului de pe
tabloul de bord si prin afisarea mesajului
"Frana de parcare eliberata".
Conducere

DS5_ro_Chap04_conduite_ed01-2015
Anomalii de functionare
In caz de aprindere a martorului de anomalie a franei de stationare cu comanda electrica si a unuia sau a mai multor martori din tabelele urmatorare,
imobilizati vehiculul pe o suprafata plata si orizontala, cuplati o treapta de viteza, utilizati o cala daca este necesar si taiati contactul. Contactati imediat
reteaua CITROËN sau un service autorizat.Situatii Consecinte
Afişarea mesajului " Parking brake fault " (Defect la frâna de staţionare)
şi a martorilor următori: -

F
uncţiile automate sunt dezactivate.
-

A
sistenţa la pornirea în pantă este indisponibilă.
-

F
râna de staţionare electrică nu este utilizabilă decât în modul
manual.
Afişarea mesajului " Parking brake fault " (Defect la frâna de staţionare)
şi a martorilor următori: -

E
liberarea manuală a frânei de staţionare electrice este disponibilă
doar prin apăsarea pe pedala de acceleraţie şi tragerea clapetei.
-

A
sistenţa la pornirea în pantă este indisponibilă.
-

E
liberarea automată şi manuală a frânei rămân disponibile.
Afişarea mesajului " Parking brake fault " (Defect la frâna de staţionare)
şi a martorilor următori: -

F
uncţiile automatice sunt dezactivate.
-

A
sistenţa la pornirea în pantă este indisponibilă.

107
DS5_ro_Chap04_conduite_ed01-2015
SituatiiConsecinte
Pentru a acţiona frâna de staţionare electrică:
F

i
mobilizaţi vehiculul şi tăiaţi contactul,
F

t
rageţi clapeta timp de cel puţin 5 secunde sau până la sfârşitul
acţionării,
F

pu
neţi contactul şi verificaţi aprinderea martorilor frânei de staţionare
electrice.
Acţionarea se face mai lent decât în condiţii de funcţionare normală.
Pentru a elibera frâna de staţionare electrică:
F

pu
neţi contactul,
F

t
rageti clapeta şi menţineţi-o în această poziţie aproximativ 3 secunde
apoi eliberaţi-o.
Dacă martorul de frânare sau dacă martorii nu se aprind cu contactul
cuplat, aceste proceduri nu funcţionează. Plasaţi vehiculul pe un teren
drept şi apelaţi CITROËN sau un service autorizat pentru verificare.
şi eventual
clipitor.
Afişarea mesajului "
Parking brake fault " (Defect la frâna de staţionare)
şi a martorilor următori: -

N
umai funcţiile de acţionare automată la întreruperea motorului şi de
eliberare automată la accelerare sunt disponibile.
-

A
cţionarea/eliberarea manuală a frânei de staţionare electrice şi
frânarea de siguranţă sunt indisponibile.
şi eventual
clipitor.
Afişarea mesajului " Batter y charge fault " (Defect baterie). -

A
ceasta impune o oprire imediată în funcţie de condiţiile de
circulaţie. Opriţi şi imobilizaţi vehiculul (dacă este necesar, plasaţi o
cală sub una dintre roţi).
-

A
cţionaţi frâna de staţionare electrică înainte de oprirea motorului.
Conducere

DS5_ro_Chap04_conduite_ed01-2015
Asistare la pornirea in panta
Sistemul menţine vehiculul imobilizat un
interval scurt de timp (aproximativ 2 secunde)
la pornirea în pantă, pentru a vă oferi timpul
necesar să treceţi piciorul de la pedala de frână
la cea de acceleraţie.
Această funcţie nu este activă decât dacă:
-
v
ehiculul a fost complet imobilizat cu
piciorul pe pedala de frână,
-

în u
nele condiţii de pantă,
-

u
şa conducatorului este închisă.
Funcţia de asistare la pornirea în pantă nu
poate fi dezactivată.
În pantă ascendentă, când vehiculul este
oprit, vehiculul este menţinut scur t timp
imediat ce eliberaţi pedala de frână:
-

d
acă a fost cuplată treapta întâia sau
în punctul mort pentru cutia de viteze
manuală,
-

d
acă maneta de viteze este în poziţia A
sau M , în cazul cutiei de viteze pilotate,
-

d
acă maneta de viteze este în poziţia d
sau M , în cazul cutiei de viteze automate.Functionare
În pantă descendentă, vehiculul fiind oprit
şi mersul inapoi cuplat, vehiculul este
menţinut scur t timp imediat ce eliberaţi
pedala de frână.
Nu ieşiti din vehicul în timpul unei faze
de menţinere temporară asigurate de
sistemul de asistare la pornirea în pantă.
Daca trebuie să părăsiti vehiculul, motorul
fiind pornit, acţionaţi manual frâna de
staţionare. Apoi verificaţi dacă martorul
frânei de staţionare (şi martorul

P de pe
clapeta de frână electrică) este aprins
continuu pe tabloul de bord.
Anomalie de functionare
În caz de anomalie a sistemului, aceşti martori
se aprind. Consultaţi reţeaua CITROËN sau un
service autorizat pentru a verifica sistemul.

109
DS5_ro_Chap04_conduite_ed01-2015
Cuplaţi mersul inapoi numai cu
vehiculul oprit şi motorul la ralanti.
Din motive de siguranţă şi pentru a
uşura pornirea motorului, selectati
intotdeauna punctul mort si apasati
pedala de ambreiaj.
Cutie manuala cu 6 trepte
F Deplasaţi complet schimbătorul spre dreapta, pentru a cupla treapta a 5 -a sau a
6-a.
Cuplarea treptei a 5-a sau
a 6-a
Cuplarea mersului inapoi
F Ridicaţi piesa de blocare de sub nuca manetei şi deplasaţi maneta de viteze spre
stânga, apoi spre înainte. Nerespectarea acestei prevederi
poate deteriora definitiv cutia de viteze
(cuplarea treptei a 3
-a sau a 4-a din
eroare).
Conducere

DS5_ro_Chap04_conduite_ed01-2015

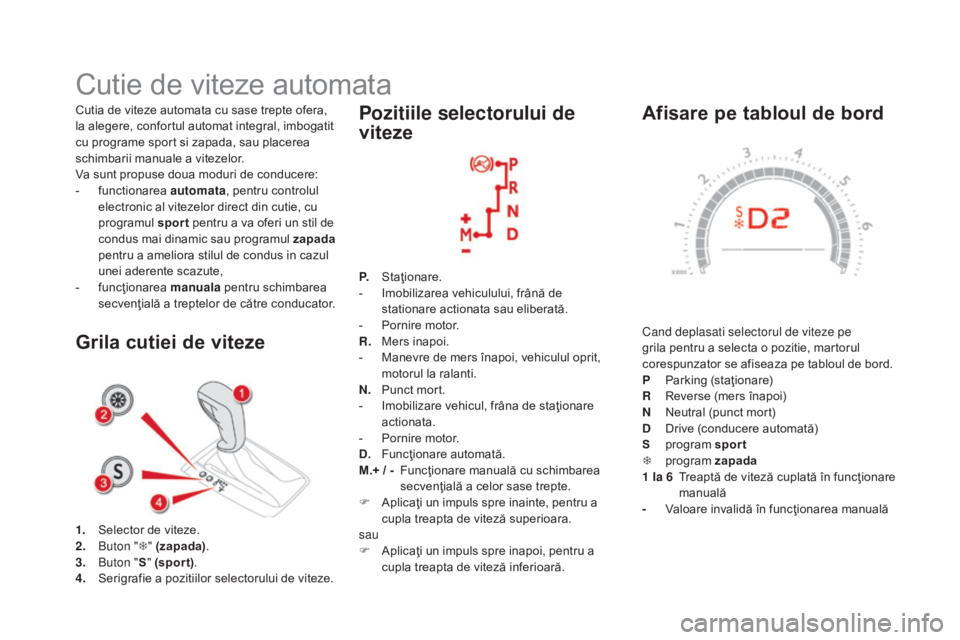

Afisare pe tabloul de bord
Cand deplasati selectorul de viteze pe
grila pentru a selecta o pozitie, martorul
corespunzator se afiseaza pe tabloul de bord.
P
P
arking (staţionare)
R

R
everse (mers înapoi)
N

N
eutral (punct mort)
d D

rive (conducere automată)
S

pro
gram sport
T

pro
gram zapada
1 la 6

T

reaptă de viteză cuplată în funcţionare
manuală
-

V
aloare invalidă în funcţionarea manuală
Cutia de viteze automata cu sase trepte ofera,
la alegere, confortul automat integral, imbogatit
cu programe sport si zapada, sau placerea
schimbarii manuale a vitezelor.
Va sunt propuse doua moduri de conducere:
-
f

unctionarea
automata, pentru controlul
electronic al vitezelor direct din cutie, cu
programul sport pentru a va oferi un stil de
condus mai dinamic sau programul zapada
pentru a ameliora stilul de condus in cazul
unei aderente scazute,
-
f

uncţionarea
manuala pentru schimbarea
secvenţială a treptelor de către conducator.
Cutie de viteze automata
1. Selector de viteze.
2. B uton " T" (zapada) .
3.
B

uton " S" (spor t) .
4.
S

erigrafie a pozitiilor selectorului de viteze.
Grila cutiei de viteze Pozitiile selectorului de
viteze
P. Staţionare.
-
I mobilizarea vehiculului, frână de
stationare actionata sau eliberată.
-

P
ornire motor.
R.
M

ers inapoi.
-

M
anevre de mers înapoi, vehiculul oprit,
motorul la ralanti.
N.
P

unct mort.
-

I
mobilizare vehicul, frâna de staţionare
actionata.
-

P
ornire motor.
d

.
F
uncţionare automată.
M.+ / -

F
uncţionare manuală cu schimbarea
secvenţială a celor sase trepte.
F

A
plicaţi un impuls spre inainte, pentru a
cupla treapta de viteză superioara.
sau
F

A
plicaţi un impuls spre inapoi, pentru a
cupla treapta de viteză inferioară.
