2015 CITROEN DS4 Instructieboekjes (in Dutch)

295
DS4_nl_Chap10_info-pratiques_ed02-2015
Slepen van de autoU kunt de auto laten slepen door een andere auto of een andere auto slepen met behulp van het ver wijderbare sleepoog.
Het sleepoog bevindt zich onder de vloerplaat
van de bagageruimte:
F
o
pen de achterklep,
F

t
il de vloerplaat op,
F

b
evestig het koord van de vloerplaat met
de haak aan de steun van de hoedenplank,
F

n
eem het sleepoog uit de houder.
Toegang tot het gereedschap
Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de
trekkende auto hoger is dan van de
auto die wordt gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto
moet voorzichtig wegrijden.
Bij het slepen van de auto met
stilstaande motor zijn de rem- en
stuurbekrachtiging uitgeschakeld. Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf :
-

a
ls de auto is gestrand op de
autosnelweg,
-
b
ij auto's met vier wielaandrijving,
-
a
ls het niet mogelijk is de versnellingsbak
in de neutraalstand te zetten, het
stuurslot te ontgrendelen of de handrem
los te zetten,
-
b
ij takelen met slechts twee wielen op de
grond,
- bij het ontbreken van een goedgekeurde
sleepstang...
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
F Maak het klepje in de voorbumper los door op de onderkant ervan te drukken.
F

D
raai het sleepoog vast tot de aanslag.
F

Be
vestig de sleepstang. F
M aak het klepje in de achterbumper los
door op de onderkant ervan te drukken.
F

D
raai het sleepoog vast tot de aanslag.
F

Be
vestig de sleepstang.
F

S
chakel de alarmknipperlichten van de
twee auto's in.
F

R
ijd voorzichtig weg en houd zowel
de snelheid als het af te leggen traject
beperkt.
Slepen van uw auto Slepen van een
andere auto
F Zet de versnellingshendel in
de neutraalstand (stand N bij
de elektronisch gestuurde
versnellingsbak of automatische
transmissie).
H

et niet opvolgen van dit voorschrift
kan er toe leiden dat bepaalde
componenten (remsysteem,
transmissie...) beschadigd raken en
dat de rembekrachtiger na het starten
mogelijk niet meer werkt.
F

O

ntgrendel de stuurinrichting en zet de
handrem vrij.
F

S

chakel de alarmknipperlichten van beide
auto's in.
F

R

ijd voorzichtig weg en houd zowel
de snelheid als het af te leggen traject
beperkt.

297
DS4_nl_Chap10_info-pratiques_ed02-2015
Trekken van een aanhanger
Wij raden u aan gebruik te maken van
een speciaal door CITROËN geteste
en goedgekeurde trekhaak inclusief
bedrading en deze door het CITROËN-
netwerk of een gekwalificeerde
werkplaats te laten monteren.
Als de trekhaak wordt gemonteerd door
een bedrijf dat niet tot het CITROËN-
netwerk behoort, moet de montage
altijd volgens de voorschriften van de
fabrikant worden uitgevoerd.
Uw auto is hoofdzakelijk bedoeld voor het
vervoer van personen en bagage, maar is
tevens geschikt voor het trekken van een
aanhanger. Het rijden met een aanhanger heeft
veel invloed op het rijgedrag van de
auto en vergt daarom extra aandacht
van de bestuurder.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
Adviezen
Gewichtsverdeling
F Verdeel het gewicht in de caravan/aanhanger gelijkmatig, plaats zware
voor werpen zo dicht mogelijk bij de as en
houd u aan de toegestane kogeldruk.
Door een geringere luchtdichtheid nemen
de prestaties van de motor af als men op
grotere hoogte boven de zeespiegel komt.
Trek boven de 1000
m 10% van het maximale
aanhangergewicht af en herhaal dit voor elke
volgende 1000
m.
Zijwind
F Houd er rekening mee dat de zijwindgevoeligheid van de auto groter is.
Koeling
Het trekken van een aanhanger op
een helling veroorzaakt een hogere
koelvloeistoftemperatuur.
De koelventilator wordt elektrisch bediend en is
niet afhankelijk van het motortoerental.
F

P
as uw snelheid aan om het toerental te
beperken.
Het maximale aanhangergewicht is
afhankelijk van het hellingspercentage en de
buitentemperatuur.
Let in elk geval goed op de aanwijzing van de
koelvloeistoftemperatuurmeter.
F

A
ls het waarschuwingslampje van
de koelvloeistoftemperatuur gaat
branden in combinatie met het
waarschuwingslampje STOP , stop
dan zo snel mogelijk en zet de
motor af.
Remmen
Het trekken van een aanhanger verlengt de
remweg.
Bij een lange afdaling is het, om te voorkomen
dat de remmen oververhit raken, raadzaam om
op de motor af te remmen.
Banden
F Controleer de bandenspanning van de auto en de aanhanger en breng deze indien
nodig op de juiste waarde.
Verlichting
F Controleer de verlichting van de aanhanger.
Raadpleeg de rubriek "Technische
gegevens" voor de gewichten en
aanhangergewichten die voor uw auto
van toepassing zijn.
De parkeerhulp wordt automatisch
uitgeschakeld als bij het aankoppelen
van een aanhanger een originele
CITROËN-trekhaak wordt gebruikt.

299
DS4_nl_Chap10_info-pratiques_ed02-2015

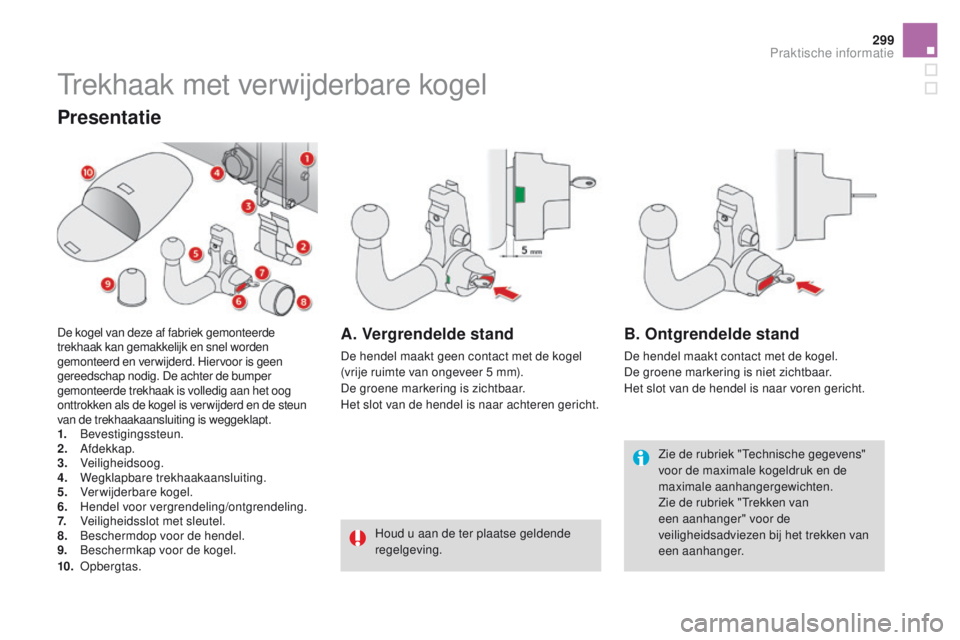

Trekhaak met verwijderbare kogel
Zie de rubriek "Technische gegevens"
voor de maximale kogeldruk en de
maximale aanhangergewichten.
Zie de rubriek "Trekken van
een aanhanger" voor de
veiligheidsadviezen bij het trekken van
een aanhanger.
Houd u aan de ter plaatse geldende
regelgeving.
Presentatie
De kogel van deze af fabriek gemonteerde
trekhaak kan gemakkelijk en snel worden
gemonteerd en verwijderd. Hiervoor is geen
gereedschap nodig. De achter de bumper
gemonteerde trekhaak is volledig aan het oog
onttrokken als de kogel is ver wijderd en de steun
van de trekhaakaansluiting is weggeklapt.
1.


Bevestigingssteun.
2.
A

fdekkap.
3.


Veiligheidsoog.
4.
W

egklapbare trekhaakaansluiting.
5.
V

erwijderbare kogel.
6.
H

endel voor vergrendeling/ontgrendeling.
7.
V

eiligheidsslot met sleutel.
8.
B

eschermdop voor de hendel.
9.
B

eschermkap voor de kogel.
10.


Opbergtas.A. Vergrendelde stand
De hendel maakt geen contact met de kogel
(vrije ruimte van ongeveer 5 mm).
De groene markering is zichtbaar.
Het slot van de hendel is naar achteren gericht.
B. Ontgrendelde stand
De hendel maakt contact met de kogel.
De groene markering is niet zichtbaar.
Het slot van de hendel is naar voren gericht.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
Vóór het gebruik
Verzeker u ervan dat de kogel correct gemonteerd is. Doe dit door het volgende te controleren:
- d e kogel is correct vergrendeld (stand A ),
-
he

t veiligheidsslot is afgesloten en de sleutel is verwijderd; de hendel kan niet meer
worden bediend,
-

d
e kogel mag absoluut niet in de steun kunnen bewegen: duw en trek eraan om dit te
controleren.
Tijdens het gebruik
Ontgrendel nooit het systeem terwijl een aanhanger is aangekoppeld of een bagageplateau
op de kogel is gemonteerd.
Overschrijd nooit het maximaal toelaatbare treingewicht van de auto.
Na het gebruik
Als gereden wordt zonder aanhanger of bagageplateau, moet de trekhaakaansluiting
zijn weggeklapt, moet de kogel zijn ver wijderd en moet de afdekkap op de steun zijn
aangebracht. Dit is met name van belang als de kogel het zicht op de kentekenplaat of de
verlichting van de auto belemmert.
Monteren van de kogel
Verwijder de afdekkap van de bevestigingssteun
en controleer of het bevestigingssysteem in
goede staat is. Reinig indien nodig de steun met
een borstel of een schone doek.
Haal de kogel uit de opbergtas.
Ver wijder de beschermkap van de kogel en de
beschermdop van de hendel.
Berg de afdekkap, de beschermkap en de
beschermdop op in de opbergtas.
Controleer of de kogel correct is ontgrendeld
(stand B ). Zo niet, steek de sleutel dan in het
slot en draai hem linksom om het mechanisme
te ontgrendelen.

301
DS4_nl_Chap10_info-pratiques_ed02-2015
Als de sleutel niet gedraaid of
ver wijderd kan worden, is de kogel niet
goed bevestigd: herhaal de procedure.
Als niet aan alle voor waarden voor
het vergrendelen is voldaan, moet de
procedure worden herhaald.
Gebruik de trekhaak nooit als de rode
markering zichtbaar blijft: neem dan
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Houd de kogel met beide handen vast; steek
het uiteinde van de kogel in de steun; duw
daarbij de kogel omhoog. Duw de kogel
vervolgens stevig omlaag om het systeem te
vergrendelen.
De hendel draait dan automatisch linksom en
maakt een hoorbaar klikgeluid; houd uw hand
uit de buurt van de hendel.
Controleer of de kogel correct is vergrendeld
(stand A
).
Draai de sleutel rechtsom om het
bevestigingsmechanisme van de kogel te
vergrendelen.
Ver wijder altijd de sleutel en bewaar hem op
een veilige plaats.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
Maak de aanhanger vast aan de trekhaakkogel.
Maak de kabel van de aanhanger vast aan het
veiligheidsoog op de steun van de kogel.
Beweeg de steun van de trekhaakaansluiting
omlaag door het oog, dat onder de bumper
zichtbaar is, omlaag te trekken.
Beweeg de afdekkap van de
trekhaakaansluiting omhoog en sluit de stekker
van de aanhanger aan.
Verwijderen van de kogel
Neem de stekker van de aanhanger los van de
trekhaakaansluiting op de steun.
Maak de kabel van de aanhanger los van het
veiligheidsoog van de steun.
Maak de aanhanger los van de trekhaakkogel.
Klap de steun van de trekhaakaansluiting terug.Steek de sleutel in het slot.
Draai de sleutel linksom om het
bevestigingsmechanisme van de kogel te
ontgrendelen.
