2015 CITROEN C3 InstruktionsbÖcker (in Swedish)

159
C3_sv_Chap11_Info-pratiques_ed01-2014
Byte av skyltbelysningen (W5W)
F För in en liten skruvmejsel i ett av de yttre hålen i den genomskinliga skivan.
F
t
r
yck utåt för att lossa den.
F
t
a
bort den genomskinliga skivan.
F

D
ra ut lampan och byt ut den.
Lampbyte i det tredje
bromsljuset
(4 stycken W5W-lampor)
F Öppna bagageutrymmet.
F ta b ort de två pluggarna A på innerplåten.
F
t
r
yck rakt på lykthuset och bänd samtidigt
med två skruvmejslar för att lossa det i
riktning utåt.
F
k
o
ppla ur anslutningen och vid behov även
spolarröret från lyktan.
F

V
rid lamphållaren med den defekta lampan
en kvarts varv.
F

D
ra ut lampan och byt ut den.
Vid återmonteringen utförs dessa moment i
omvänd ordningsföljd.
11
Praktisk information

160
C3_sv_Chap11_Info-pratiques_ed01-2014
Innerbelysning
Taklampa (1/W5W)
Läslampor på sidorna (2/W5W)Belysning i centralt
förvaringsfack (W5W)
Bagagerumsbelysningar (W5W)
snäpp loss taklampans lock 1
med en smal
skruvmejsel på reglagesidan, för att komma åt
den felaktiga lampan.
snäp

p loss locket på läslampan 2 med en smal
skruvmejsel på reglagesidan, för att komma åt
den felaktiga lampan.sn äpp loss huset genom att trycka på sockeln
bakifrån.
Handskfacksbelysningar (W5W)
snäpp loss belysningen för att komma åt lampan.
sn
äpp loss belysningen för att komma åt
lampan.
Praktisk information

161
C3_sv_Chap11_Info-pratiques_ed01-2014

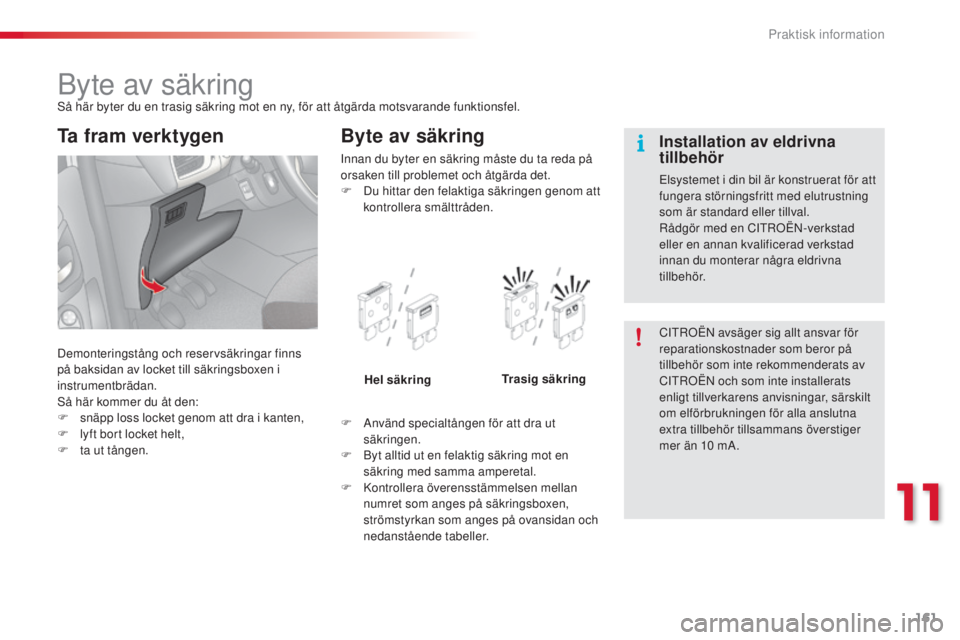

byte av säkringså här byter du en trasig säkring mot en ny, för att åtgärda motsvarande funktionsfel.
Demonteringstång och reservsäkringar finns
på baksidan av locket till säkringsboxen i
instrumentbrädan.
så h
är kommer du åt den:
F

s
näpp loss locket genom att dra i kanten,
F

l
yft bort locket helt,
F

t
a ut tången.
Byte av säkring
Innan du byter en säkring måste du ta reda på
orsaken till problemet och åtgärda det.
F
D
u hittar den felaktiga säkringen genom att
kontrollera smälttråden.
F

A
nvänd specialtången för att dra ut
säkringen.
F
b
y
t alltid ut en felaktig säkring mot en
säkring med samma amperetal.
F
k
o
ntrollera överensstämmelsen mellan
numret som anges på säkringsboxen,
strömstyrkan som anges på ovansidan och
nedanstående tabeller. Hel säkring
Trasig säkring CI
t

roën avsäger sig allt ansvar för
reparationskostnader som beror på
tillbehör som inte rekommenderats av
CI
t

roën och som inte installerats
enligt tillverkarens anvisningar, särskilt
om elförbrukningen för alla anslutna
extra tillbehör tillsammans överstiger
mer än 10
mA.Installation av eldrivna
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval.
rå
dgör med en CI
t
roën
-
verkstad
eller en annan kvalificerad verkstad
innan du monterar några eldrivna
tillbehör.
Ta fram verktygen
11
Praktisk information

162
C3_sv_Chap11_Info-pratiques_ed01-2014
Säkringar i
instrumentbrädan
säkringsboxen har placerats i den undre delen
av instrumentbrädan (på vänster sida).
Säkringsbyte
F se avsnittet "ta fram verktygen".
Säkringstabell
Säkring nr Amperetal Funktioner
FH36 5
A
re
läbox för släpvagn.
FH37 -Används ej.
FH38 20
AHiFi-förstärkare.
FH39 20
A
sä
tesvärme.
FH40 40
A
re
läbox för släpvagn.
Säkring nr Amperetal Funktioner
F1 -Används ej.
F2 -Används ej.
F3 5
ADator för krockkuddar och pyrotekniska bältessträckare.
F4 10


ALuftkonditionering, kopplingskontakt, fotokromatisk backspegel,
pump partikelfilter (diesel), diagnosuttag, luftmassemätare
(diesel).
F5 30
A
re
glagepanel för fönsterhissar, fönsterhissreglage
passagerare, motor för fönsterhissar fram.
F6 30
AMotor för fönsterhissar bak och motor för fönsterhiss förare.
F7 5
A
ta
klampa, handskfacksbelysning, läslampor på sidorna.
Praktisk information

163
C3_sv_Chap11_Info-pratiques_ed01-2014
Säkring nr AmperetalFunktioner
F8 20
AMultifunktionsdisplay, bilradio, bilradio med navigationssystem,
instrumenttavla med klocka, larmdator, larmsiren, bilradio
(eftermonterad), 12
V-uttag, matning till hållare för portabel
navigator.
F9 30
AMultifunktionsdisplay, bilradio, bilradio med navigationssystem,
instrumenttavla med klocka. larmdator, larmsiren, bilradio
(eftermonterad), 12-voltsuttag, matning till hållare för portabel
navigator, låsning.
F10 15


A
ra
ttreglage.
F11 15


A
tän
dningslås, diagnosuttag, automatlådans dator.
F12 15


AGivare för regn/ljusstyrka, reläbox för släpvagn, bilskolemodul.
F13 5
AHuvudbromskontakt, motorns reläbox (
b

s
M
), växelspak för
EG
s-

växellåda.
F14 15


ADator för parkeringshjälp, dator för krockkuddar,
instrumenttavla, automatisk luftkonditionering,
usb
-
box,
HiFi-förstärkare, backkamera.
F15 30
ALås.
F16 -Används ej.
F17 40
A
bo
rttagning av is på bakruta och sidospeglar.
SH -PA
r

k
-
shunt.
11
Praktisk information

164
C3_sv_Chap11_Info-pratiques_ed01-2014
Säkringar i motorrummet
säkringsboxen är placerad i motorrummet i
närheten av batteriet (på vänster sida).
Säkringsbyte
F snäpp loss locket.
F by t ut säkringen (se motsvarande avsnitt).
F

E
fter åtgärd bör du stänga locket
mycket omsorgsfullt, för att garantera
säkringsboxens täthet.
Alla ingrepp på säkringarna i boxen
som sitter på batteriet ska utföras av
en CI
t

roën
-

verkstad eller en annan
kvalificerad verkstad.
Praktisk information

165
C3_sv_Chap11_Info-pratiques_ed01-2014
Säkringstabell
Säkring nr AmperetalFunktioner
F1 20
AElmatning motorstyrdator, styrrelä kylfläktenhet, huvudrelä
motorstyrning, insprutningspump (diesel).
F2 15


A
s
ignalhorn.
F3 10


A
sp
olare fram och bak.
F4 20
AVarselljus, LED-varselljus.
F5 15


ADieselvärmare (diesel), pump för tillsatsmedel i partikelfilter
(diesel), luftmassemätare (diesel), EG
r-

magnetventil
(diesel), bränslepump (1,1i och 1,4i), blowby-värmare och
magnetventiler (V
ti

).
F6 10


ADator för A
b

s
/
E s
P
-system, sekundär bromskontakt.
F7 10


AElektriskt styrservo, automatlåda.
F8 25
A
st
yrning av startmotor.
F9 10


A
om
kopplings- och skyddsbox (diesel).
F10 30
ADieselvärmare (diesel), blowby-värmare (1,1i, 1,4i och diesel),
bränslepump (V
ti

), insprutare och tändspolar (bensin) elstyrd
termostat och magnetventil för tömning av kolfilter (1,1i och 1,4i).
F11 40
A
ku
péfläkt luftkonditionering.
11
Praktisk information

166
C3_sv_Chap11_Info-pratiques_ed01-2014
Säkring nr AmperetalFunktioner
F12 30
ALåg / hög hastighet vindrutetorkare fram.
F13 40
AElmatning
bs
I
(tändningsplus).
F14 30
AElmatning Valvetronic (V
ti

).
F15 10


AHelljus, höger.
F16 10


AHelljus, vänster.
F17 15


AHalvljus vänster.
F18 15


AHalvljus höger.
F19 15


A
sy
resonder och magnetventiler (V
ti
), magnetventiler (diesel),
EG
r-

magnetventil (diesel).
F20 10


APumpar, elstyrd termostat (V
ti

), givare för vatten i dieseln.
F21 5
AMatning styrning kylfläktenhet, A
b

s
/
E
sP
.
Praktisk information
