2015 CITROEN BERLINGO MULTISPACE InstruktionsbÖcker (in Swedish)

175
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
monTeRA HjUlSIDAn PÅ
FälGen
Hjulventilen ska vara centrerad i
öppningen på hjulsidan.
Den här placeringen är viktig för att
hjulsidan ska gå att montera korrekt
på plåtfälgen. (Om ventilen är felaktigt
placerad i förhållande till öppningen,
kommer systemet som förhindrar
rotation att ligga an mot bultskallarna
och kan skadas om användaren
fortsätter att montera hjulsidan i detta
felaktiga läge).-
Kontrollera att samtliga fästclips är
fastsnäppta, utom det sista (mitt
emot ventilgenomföringen).
-
Snäpp fast fästclipset mitt emot
ventilen genom att slå till med
handflatan (där det sista fästclipset
sitter).
-


k
ontrollera att kanten runt om
hjulsidan inte är intryckt eller infälld
i fälgen:
●
korrekt

placering av hjulsidans
ytterkant.
●
Felaktig placering av hjulsidans
ytterkant.
6. Återmontering av det
reparerade hjulet
Återmonteringen av hjulet sker på
samma sätt som i etapp 5. Glöm inte
att sätta tillbaka hjulsidan.
Se rubrik 3, avsnittet
"Förarplatsen", kapitel
"Däcktrycksvarnare", för
rekommendationer efter byte av ett hjul
med däcktrycksgivare. Se rubrik 9, avsnittet
"Identifieringsuppgifter" för att
lokalisera däcketiketten.
Reservhjulet är inte avsett för
långa körsträckor. Låt snarast
en CI
troËn-verkstad eller en
annan kvalificerad verkstad kontrollera
hjulbultarnas åtdragning och
däcktrycket i reservhjulet.
Låt också snarast en CITROËN-
verkstad eller en annan kvalificerad
verkstad reparera och montera tillb

aka
det ursprungliga hjulet.
ÅtG

176
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015

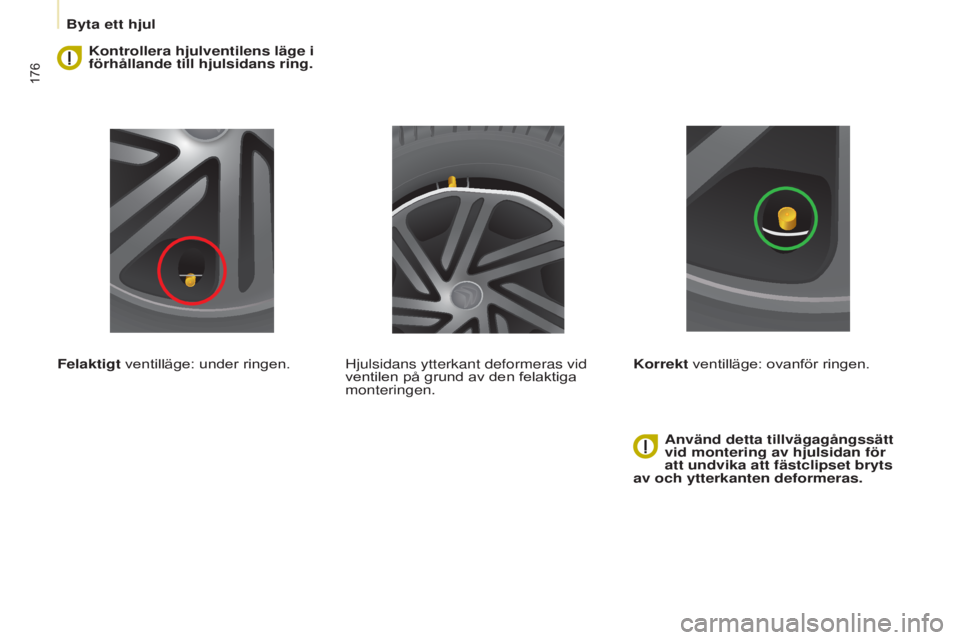

kontrollera hjulventilens läge i
förhållande till hjulsidans ring.
Felaktigt ventillä
ge: under ringen. Använd detta tillvägagångssätt
vid montering av hjulsidan för
att undvika att fästclipset bryts
av och ytterkanten deformeras.
Hjulsidans ytterkant deformeras vid
ventilen på grund av den felaktiga
monteringen.
korrekt

ventilläge: ovanför ringen.
Byta ett hjul

177
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
AVTAGBART SnÖSkyDD
(loCk)
Beroende på land kan det avtagbara
snöskyddet monteras nedtill på den
främre stötfångaren, för att undvika
ansamling av snö vid kylfläkten.
monteringDemontering
- Placera snöskyddet mitt framför
centreringsstiftet A
på den främre
stötfångaren.
-
Fäst det genom att trycka på varje
fästclips B

som finns i de fyra
hörnen.
Glöm inte att ta bort det avtagbara
snöskyddet, då utetemperaturen
är över 10
°C (ingen risk för
snöfall) eller om du kör med släp. -
För in en skruvmejsel i hålet
som finns bredvid var och en av
fästclipsen.
-
Ta loss de fyra fästclipsen

B i tur
och ordning.
ÅtG

178
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
SnÖkeDjoR
Vintertid används snökedjor för att
förbättra framkomligheten samt bilens
uppförande vid inbromsning.Snökedjorna får endast monteras
på drivhjulen. De får inte monteras
på nödreservhjul. Vi ber dig följa de specifika
bestämmelser som gäller i
varje land vid användning av
snökedjorna och respektera den
högsta tillåtna hastigheten. Råd vid montering
F
Om du måste montera snökedjorna
under resan ska du stanna bilen
på ett plant underlag vid sidan av
vägen.
F
Dra åt parkeringsbromsen och
placera eventuellt kilar under hjulen
för att hindra bilen från att glida.
F
Montera kedjorna enligt
tillverkarens instruktioner.
F
Starta långsamt och kör en liten bit,
utan att överskrida en hastighet på
50
km/tim.
F


s
tanna bilen och kontrollera att
kedjorna är korrekt spända.
V

i rekommenderar starkt att
du övar dig på att montera
snökedjorna innan du åker, på
platt och torr mark.
Använd endast snökedjor som är
utformade för att monteras på den typ
av hjul som din bil är utrustad med:
kontakta CItroËn eller en annan
kvalificerad verkstad för mer
information om snökedjor

.
Originaldäckens
dimensioner Maximal storlek
på kedjelänk
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
Undvik att köra på snöfria vägar
för att inte skada bildäcken och
vägbanan. Om din bil är försedd med
lättmetallfälgar bör du kontrollera att
ingen del av kedjorna eller fästena
kommer i kontakt med fälgen.
snökedjor

179
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
ByTA en lAmPA
Typ A
Lampa helt av glas: dra
ut den försiktigt.
Typ C
Halogenlampa: frigör
fjädern som spärrar
fästet. Typ B
Lampa med
bajonettfäste: tryck på
glödlampan och vrid
sedan motsols.
Typer av lampor
Det finns olika typer av lampor på
bilen. De demonteras så här:
Typ D
Lysdioder (LED): vänd
dig till en CI
troËn-
verkstad eller en annan
kvalificerad verkstad för
byte av varsellju

sen.
ÅtG

180
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
2. Positionsljus
Typ A, W5W - 5W
-

t
a av locket genom att dra i tungan.
-
Ta bort lamphållaren genom att dra
i kontaktstycket.
-
Byt ut lampan.
-
Sätt tillbaka locket och kontrollera
att det sitter fast ordentligt runt om,
så att tätheten garanteras.
Framljus
1. Halvljus / helljus
Typ C, H4
- 55W
-


t
a av mittlocket genom att dra i
tungan.
-


k
oppla ur den elektriska
anslutningen.
-
Frigör låstungan.
-
Byt ut lampan och se till att
metalldelen placeras mitt för spåren
som finns i ljuset.
-
Sätt tillbaka låstungan.
-
Sätt tillbaka locket och kontrollera
att det sitter fast ordentligt runt om,
så att tätheten garanteras.
Högtryckstvätt Öppna motorhuven. För in handen
bakom lampenheten för att komma åt
lamporna.
Utför ingreppen i omvänd ordning vid
återmonteringen och kontrollera att
motorhuven är ordentligt stängd.
Byte av halogenlampor skall
ske med strålkastaren släckt.
Vänta några minuter (risk för
brännskada).

Rör inte direkt vid lampan
med fingrarna, använd en luddfri trasa.
Det är naturligt att kondensation bildas
i strålkastarna. Vid normal användning
av bilen försvinner imman.
Byte av lamporna sker med tändningen
frånslagen eller batteriet urkopplat.
Vänta cirka 3
minuter efter bytet, innan
du ansluter batteriet på nytt.
kontrollera efter varje ingrepp att
ljusen fungerar normalt.
Rikta inte strålen direkt mot
strålkastarna, ljusen och deras
omkrets för att inte skada lack
och tätningar

, om du använder en
högtryckstvätt.
Byta en lampa

181
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
3. körriktningsvisare
Typ B , PY21W - 21W (gul)
-


t
a bort locket genom att dra i
tungan av mjukt gummi.
-
Vrid lamphållaren ett fjärdedels
varv motsols.
-
Ta ut lampan genom att trycka lätt
på den och vrida den motsols.
-
Byt ut lampan.
-
Sätt tillbaka locket och kontrollera
att det sitter fast ordentligt runt om,
så att tätheten garanteras. 4. Dimstrålkastare
T

yp C, H1
- 55W
-
Ta bort de tre fästelementen och
skruven på stänkskyddet under
stötfångaren.
-
För stänkskyddet uppåt.
-
Koppla ur lamphållarens
kontaktstycke genom att trycka
på tungan, som sitter på den övre
delen. -
Ta ut lamphållaren genom att
klämma ihop de båda clipsen
(upptill och nedtill) med tummen
och pekfingret.
-
Byt modulen (lamphållare och
lampa).
-
Utför sedan momenten i omvänd
ordning för att montera tillbaka
modulen och stötfångaren.
ÅtG

182
Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_sv_Chap08_Aide-rapide_ed01-2015
Sidoblinkers
Typ A, WY5W - 5W (gul)
-
Flytta på backspegeln för att
komma åt skruvarna.
-


k
ontakta CItroËn om du behöver
köpa en ny sidoblinkers, som är en
helgjuten enhet.
-
Montera sidoblinkersen genom att
föra in den i riktning bakåt och för
den sedan framåt.
Taklampor
Typ A, 12V5W - 5W
-

t
a loss det genomskinliga locket
genom att föra in en skruvmejsel i
öppningarna på båda sidorna om
taklampan.
-
Dra ut lampan och byt ut den.
-


t
ryck fast det genomskinliga locket
i dess utrymme och kontrollera att
det sitter stadigt fast. Fram / bak
Byta en lampa
