Page 257 of 272

19
AUFLADEN DER ANTRIEB
SBATTERIE

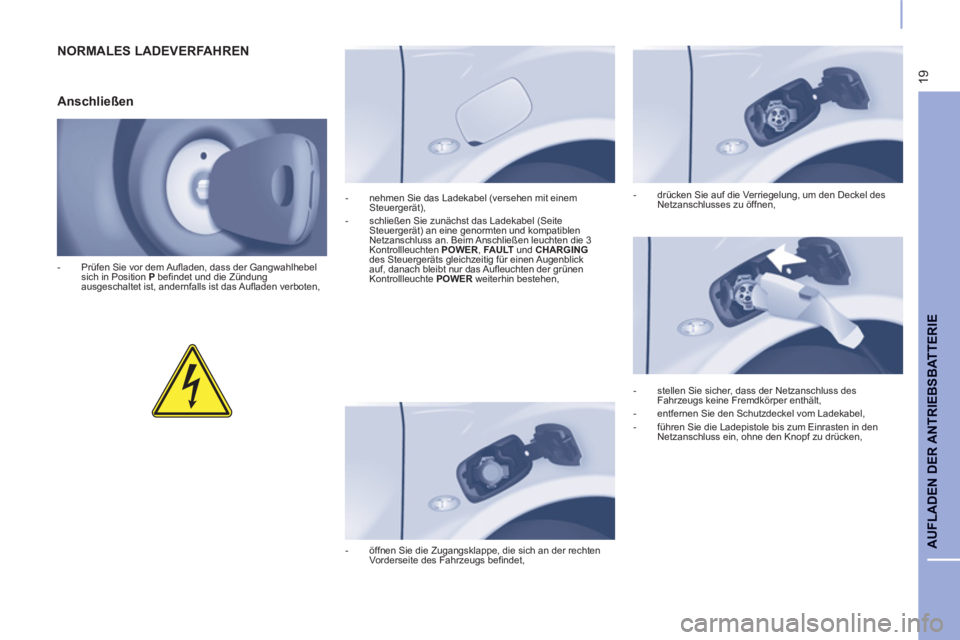

NORMALES LADEVERFAHREN
Anschließen
- Prüfen Sie vor dem Aufladen, dass der Gangwahlhebel
sich in Position P
befindet und die Zündung
ausgeschaltet ist, andernfalls ist das Aufladen verboten,
- öffnen Sie die Zugangsklappe, die sich an der rechten
Vorderseite des Fahrzeugs befindet,
- nehmen Sie das Ladekabel (versehen mit einem
Steuergerät),
- schließen Sie zunächst das Ladekabel (Seite
Steuergerät) an eine genormten und kompatiblen

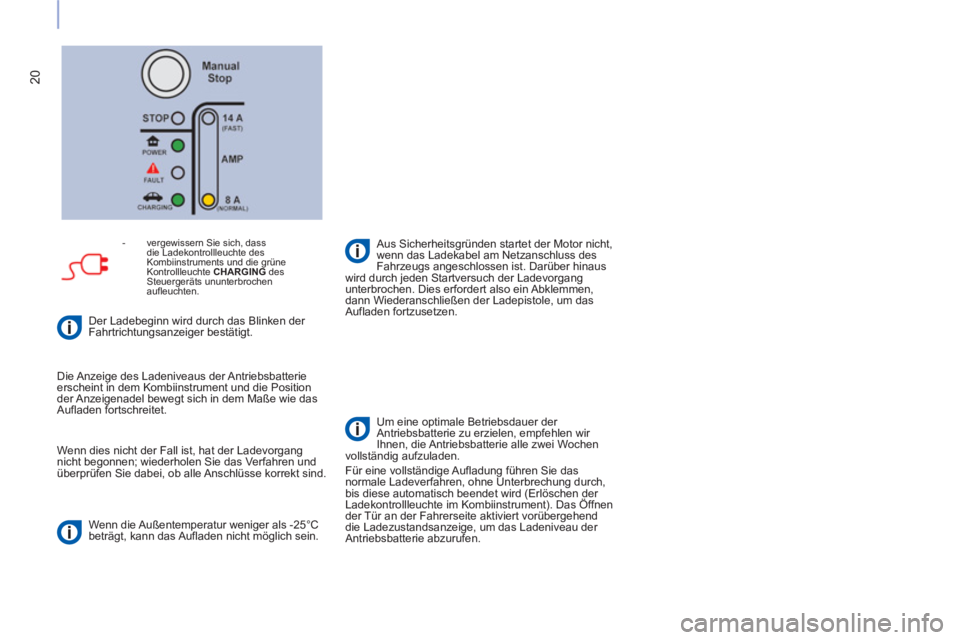

Netzanschluss an. Beim Anschließen leuchten die 3
Kontrollleuchten POWER
, FAULT
und CHARGING
des Steuergeräts gleichzeitig für einen Augenblick
auf, danach bleibt nur das Aufleuchten der grünen
Kontrollleuchte POWER
weiterhin bestehen,
- stellen Sie sicher, dass der Netzanschluss des
Fahrzeugs keine Fremdkörper enthält,
- entfernen Sie den Schutzdeckel vom Ladekabel,
- führen Sie die Ladepistole bis zum Einrasten in den
Netzanschluss ein, ohne den Knopf zu drücken,
- drücken Sie auf die Verriegelung, um den Deckel des
Netzanschlusses zu öffnen,
Page 258 of 272

20
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; wiederholen Sie das Verfahren und
überprüfen Sie dabei, ob alle Anschlüsse korrekt sind.
Wenn die Außentemperatur weniger als -25°C
beträgt, kann das Aufladen nicht möglich sein.
- vergewissern Sie sich, dass
die Ladekontrollleuchte des
Kombiinstruments und die grüne
Kontrollleuchte CHARGING
des
Steuergeräts ununterbrochen
aufleuchten.
Die Anzeige des Ladeniveaus der Antriebsbatterie
erscheint in dem Kombiinstrument und die Position
der Anzeigenadel bewegt sich in dem Maße wie das
Aufladen fortschreitet.
Aus Sicherheitsgründen startet der Motor nicht,
wenn das Ladekabel am Netzanschluss des
Fahrzeugs angeschlossen ist. Darüber hinaus
wird durch jeden Startversuch der Ladevorgang
unterbrochen. Dies erfordert also ein Abklemmen,
dann Wiederanschließen der Ladepistole, um das
Aufladen fortzusetzen.
Um eine optimale Betriebsdauer der
Antriebsbatterie zu erzielen, empfehlen wir
Ihnen, die Antriebsbatterie alle zwei Wochen
vollständig aufzuladen.
Für eine vollständige Aufladung führen Sie das
normale Ladeverfahren, ohne Unterbrechung durch,
bis diese automatisch beendet wird (Erlöschen der
Ladekontrollleuchte im Kombiinstrument). Das Öffnen
der Tür an der Fahrerseite aktiviert vorübergehend
die Ladezustandsanzeige, um das Ladeniveau der
Antriebsbatterie abzurufen.
Der Ladebeginn wird durch das Blinken der
Fahrtrichtungsanzeiger bestätigt.
Page 259 of 272

21
AUFLADEN DER ANTRIEB
SBATTERIE
- Drücken Sie den Knopf, um die Ladepistole zu
entnehmen,
- setzen Sie die Schutzabdeckung des Ladekabels wieder
auf,
- schließen Sie den Deckel des Netzanschlusses und
dann die Zugangsklappe,
- klemmen Sie das Ladekabel (Seite Steuergerät) vom
Netzanschluss ab,
- verstauen Sie das Ladekabel.

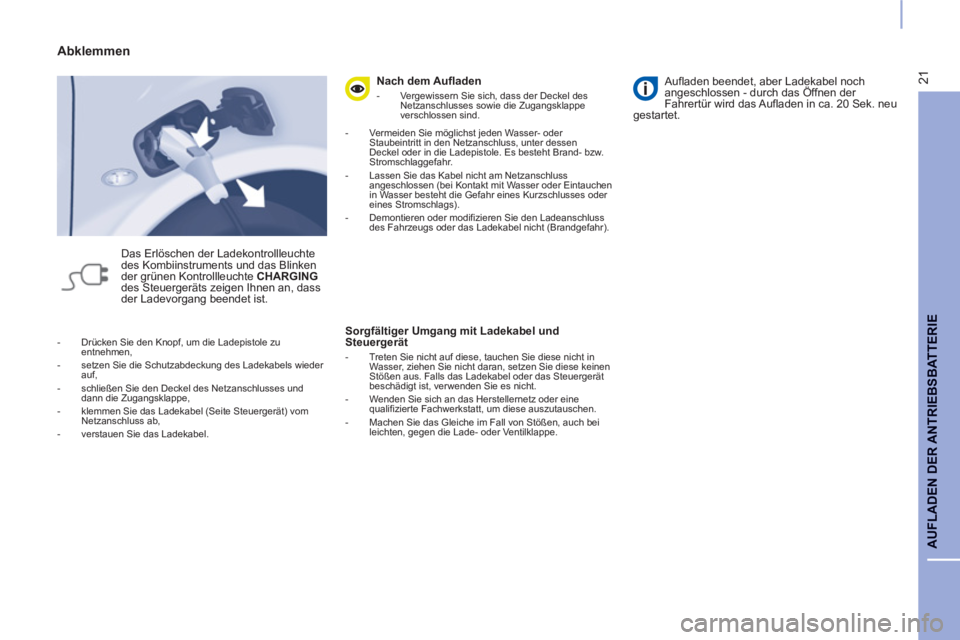

Abklemmen
Das Erlöschen der Ladekontrollleuchte
des Kombiinstruments und das Blinken
der grünen Kontrollleuchte CHARGING
des Steuergeräts zeigen Ihnen an, dass
der Ladevorgang beendet ist.
Nach dem Aufladen
- Vergewissern Sie sich, dass der Deckel des
Netzanschlusses sowie die Zugangsklappe
verschlossen sind.
- Vermeiden Sie möglichst jeden Wasser- oder
Staubeintritt in den Netzanschluss, unter dessen
Deckel oder in die Ladepistole. Es besteht Brand- bzw.
Stromschlaggefahr.
- Lassen Sie das Kabel nicht am Netzanschluss
angeschlossen (bei Kontakt mit Wasser oder Eintauchen
in Wasser besteht die Gefahr eines Kurzschlusses oder
eines Stromschlags).
- Demontieren oder modifizieren Sie den Ladeanschluss
des Fahrzeugs oder das Ladekabel nicht (Brandgefahr).
Sorgfältiger Umgang mit Ladekabel und
Steuergerät
- Treten Sie nicht auf diese, tauchen Sie diese nicht in
Wasser, ziehen Sie nicht daran, setzen Sie diese keinen
Stößen aus. Falls das Ladekabel oder das Steuergerät
beschädigt ist, verwenden Sie es nicht.
- Wenden Sie sich an das Herstellernetz oder eine
qualifizierte Fachwerkstatt, um diese auszutauschen.
- Machen Sie das Gleiche im Fall von Stößen, auch bei
leichten, gegen die Lade- oder Ventilklappe.
Aufladen beendet, aber Ladekabel noch
angeschlossen - durch das Öffnen der
Fahrertür wird das Aufladen in ca. 20 Sek. neu
gestartet.
Page 260 of 272
22

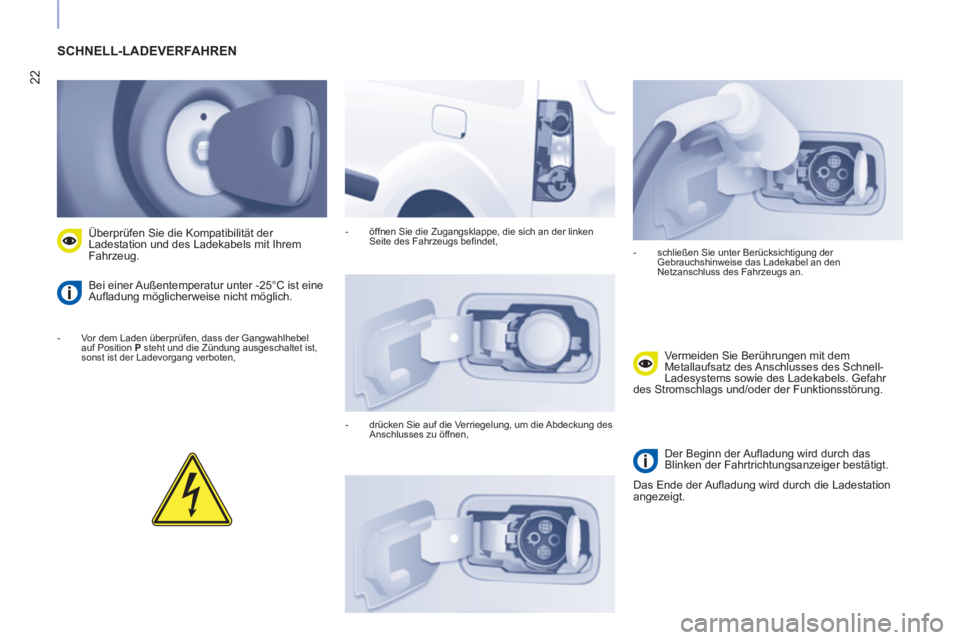

SCHNELL-LADEVERFAHREN
- Vor dem Laden überprüfen, dass der Gangwahlhebel
auf Position P
steht und die Zündung ausgeschaltet ist,
sonst ist der Ladevorgang verboten,
Überprüfen Sie die Kompatibilität der
Ladestation und des Ladekabels mit Ihrem
Fahrzeug.
Bei einer Außentemperatur unter -25°C ist eine
Aufladung möglicherweise nicht möglich.
- öffnen Sie die Zugangsklappe, die sich an der linken
Seite des Fahrzeugs befindet,
- drücken Sie auf die Verriegelung, um die Abdeckung des
Anschlusses zu öffnen,
- schließen Sie unter Berücksichtigung der
Gebrauchshinweise das Ladekabel an den
Netzanschluss des Fahrzeugs an.
Vermeiden Sie Berührungen mit dem
Metallaufsatz des Anschlusses des Schnell-
Ladesystems sowie des Ladekabels. Gefahr
des Stromschlags und/oder der Funktionsstörung.
Der Beginn der Aufladung wird durch das
Blinken der Fahrtrichtungsanzeiger bestätigt.
Das Ende der Aufladung wird durch die Ladestation
angezeigt.
Page 261 of 272

23
AUFLADEN DER ANTRIEB
SBATTERIE

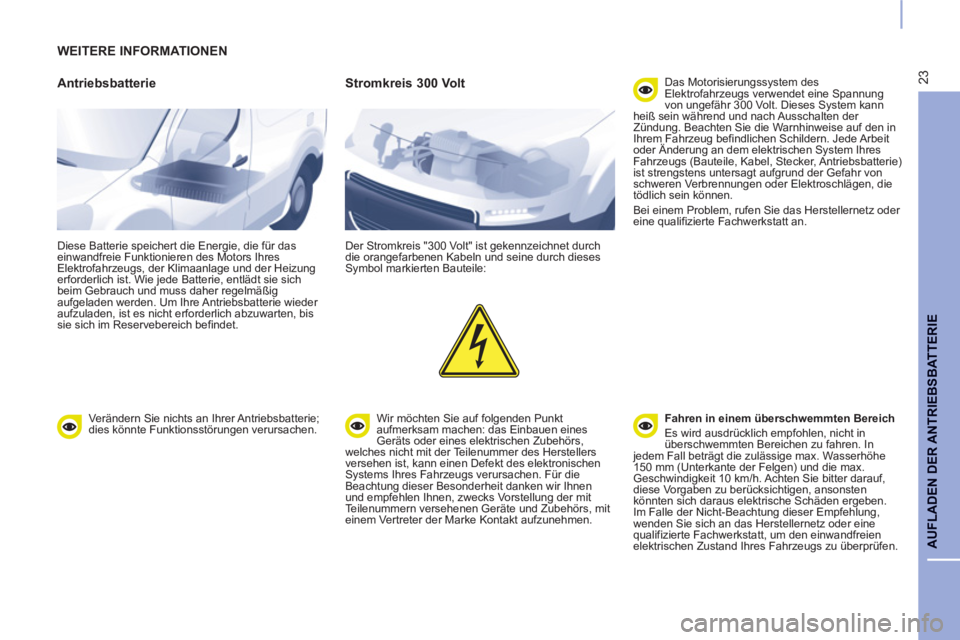

WEITERE INFORMATIONEN
Antriebsbatterie
Diese Batterie speichert die Energie, die für das
einwandfreie Funktionieren des Motors Ihres
Elektrofahrzeugs, der Klimaanlage und der Heizung
erforderlich ist. Wie jede Batterie, entlädt sie sich
beim Gebrauch und muss daher regelmäßig
aufgeladen werden. Um Ihre Antriebsbatterie wieder
aufzuladen, ist es nicht erforderlich abzuwarten, bis
sie sich im Reservebereich befindet.
Stromkreis 300 Volt
Der Stromkreis "300 Volt" ist gekennzeichnet durch
die orangefarbenen Kabeln und seine durch dieses
Symbol markierten Bauteile:
Wir möchten Sie auf folgenden Punkt
aufmerksam machen: das Einbauen eines
Geräts oder eines elektrischen Zubehörs,
welches nicht mit der Teilenummer des Herstellers
versehen ist, kann einen Defekt des elektronischen
Systems Ihres Fahrzeugs verursachen. Für die
Beachtung dieser Besonderheit danken wir Ihnen
und empfehlen Ihnen, zwecks Vorstellung der mit
Teilenummern versehenen Geräte und Zubehörs, mit
einem Vertreter der Marke Kontakt aufzunehmen. Das Motorisierungssystem des
Elektrofahrzeugs verwendet eine Spannung
von ungefähr 300 Volt. Dieses System kann
heiß sein während und nach Ausschalten der
Zündung. Beachten Sie die Warnhinweise auf den in
Ihrem Fahrzeug befindlichen Schildern. Jede Arbeit
oder Änderung an dem elektrischen System Ihres
Fahrzeugs (Bauteile, Kabel, Stecker, Antriebsbatterie)
ist strengstens untersagt aufgrund der Gefahr von
schweren Verbrennungen oder Elektroschlägen, die
tödlich sein können.
Bei einem Problem, rufen Sie das Herstellernetz oder
eine qualifizierte Fachwerkstatt an.
Fahren in einem überschwemmten Bereich
Es wird ausdrücklich empfohlen, nicht in
überschwemmten Bereichen zu fahren. In
jedem Fall beträgt die zulässige max. Wasserhöhe
150 mm (Unterkante der Felgen) und die max.
Geschwindigkeit 10 km/h. Achten Sie bitter darauf,
diese Vorgaben zu berücksichtigen, ansonsten
könnten sich daraus elektrische Schäden ergeben.
Im Falle der Nicht-Beachtung dieser Empfehlung,
wenden Sie sich an das Herstellernetz oder eine
qualifizierte Fachwerkstatt, um den einwandfreien
elektrischen Zustand Ihres Fahrzeugs zu überprüfen.
Verändern Sie nichts an Ihrer Antriebsbatterie;
dies könnte Funktionsstörungen verursachen.
Page 262 of 272

24

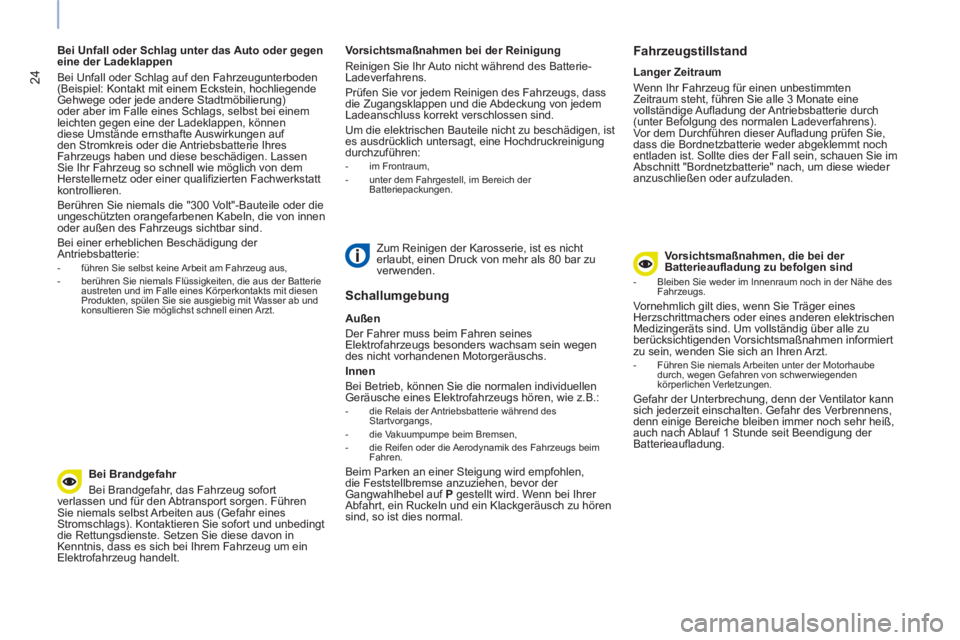

Bei Unfall oder Schlag unter das Auto oder gegen
eine der Ladeklappen
Bei Unfall oder Schlag auf den Fahrzeugunterboden
(Beispiel: Kontakt mit einem Eckstein, hochliegende
Gehwege oder jede andere Stadtmöbilierung)
oder aber im Falle eines Schlags, selbst bei einem
leichten gegen eine der Ladeklappen, können
diese Umstände ernsthafte Auswirkungen auf
den Stromkreis oder die Antriebsbatterie Ihres
Fahrzeugs haben und diese beschädigen. Lassen
Sie Ihr Fahrzeug so schnell wie möglich von dem
Herstellernetz oder einer qualifizierten Fachwerkstatt
kontrollieren.
Berühren Sie niemals die "300 Volt"-Bauteile oder die
ungeschützten orangefarbenen Kabeln, die von innen
oder außen des Fahrzeugs sichtbar sind.
Bei einer erheblichen Beschädigung der
Antriebsbatterie:
- führen Sie selbst keine Arbeit am Fahrzeug aus,
- berühren Sie niemals Flüssigkeiten, die aus der Batterie
austreten und im Falle eines Körperkontakts mit diesen
Produkten, spülen Sie sie ausgiebig mit Wasser ab und
konsultieren Sie möglichst schnell einen Arzt.
Zum Reinigen der Karosserie, ist es nicht
erlaubt, einen Druck von mehr als 80 bar zu
verwenden.
Bei Brandgefahr
Bei Brandgefahr, das Fahrzeug sofort
verlassen und für den Abtransport sorgen. Führen
Sie niemals selbst Arbeiten aus (Gefahr eines
Stromschlags). Kontaktieren Sie sofort und unbedingt
die Rettungsdienste. Setzen Sie diese davon in
Kenntnis, dass es sich bei Ihrem Fahrzeug um ein
Elektrofahrzeug handelt.
Schallumgebung
Außen
Der Fahrer muss beim Fahren seines
Elektrofahrzeugs besonders wachsam sein wegen
des nicht vorhandenen Motorgeräuschs.
Innen
Bei Betrieb, können Sie die normalen individuellen
Geräusche eines Elektrofahrzeugs hören, wie z.B.:
- die Relais der Antriebsbatterie während des
Startvorgangs,
- die Vakuumpumpe beim Bremsen,
- die Reifen oder die Aerodynamik des Fahrzeugs beim
Fahren.
Beim Parken an einer Steigung wird empfohlen,
die Feststellbremse anzuziehen, bevor der
Gangwahlhebel auf P
gestellt wird. Wenn bei Ihrer
Abfahrt, ein Ruckeln und ein Klackgeräusch zu hören
sind, so ist dies normal.
Vorsichtsmaßnahmen bei der Reinigung
Reinigen Sie Ihr Auto nicht während des Batterie-
Ladeverfahrens.
Prüfen Sie vor jedem Reinigen des Fahrzeugs, dass
die Zugangsklappen und die Abdeckung von jedem
Ladeanschluss korrekt verschlossen sind.
Um die elektrischen Bauteile nicht zu beschädigen, ist
es ausdrücklich untersagt, eine Hochdruckreinigung
durchzuführen:
- im Frontraum,
- unter dem Fahrgestell, im Bereich der
Batteriepackungen.
Langer Zeitraum
Wenn Ihr Fahrzeug für einen unbestimmten
Zeitraum steht, führen Sie alle 3 Monate eine
vollständige Aufladung der Antriebsbatterie durch
(unter Befolgung des normalen Ladeverfahrens).
Vor dem Durchführen dieser Aufladung prüfen Sie,
dass die Bordnetzbatterie weder abgeklemmt noch
entladen ist. Sollte dies der Fall sein, schauen Sie im
Abschnitt "Bordnetzbatterie" nach, um diese wieder
anzuschließen oder aufzuladen.
Fahrzeugstillstand
Vorsichtsmaßnahmen, die bei der
Batterieaufladung zu befolgen sind
- Bleiben Sie weder im Innenraum noch in der Nähe des
Fahrzeugs.
Vornehmlich gilt dies, wenn Sie Träger eines
Herzschrittmachers oder eines anderen elektrischen
Medizingeräts sind. Um vollständig über alle zu
berücksichtigenden Vorsichtsmaßnahmen informiert
zu sein, wenden Sie sich an Ihren Arzt.
- Führen Sie niemals Arbeiten unter der Motorhaube
durch, wegen Gefahren von schwerwiegenden
körperlichen Verletzungen.
Gefahr der Unterbrechung, denn der Ventilator kann
sich jederzeit einschalten. Gefahr des Verbrennens,
denn einige Bereiche bleiben immer noch sehr heiß,
auch nach Ablauf 1 Stunde seit Beendigung der
Batterieaufladung.
Page 263 of 272

25
BATTERIE ZUBEHÖR

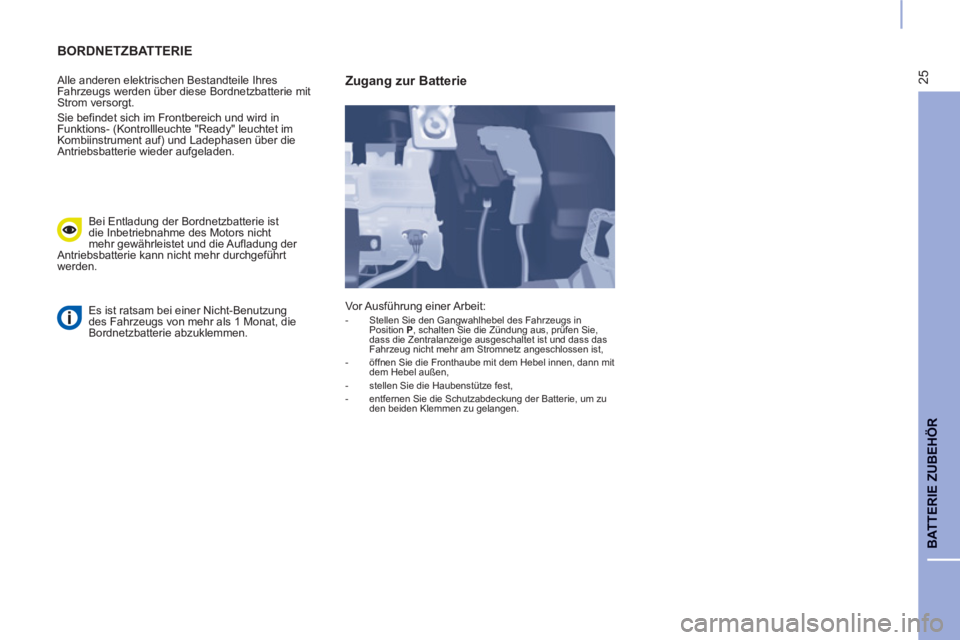

BORDNETZBATTERIE
Alle anderen elektrischen Bestandteile Ihres
Fahrzeugs werden über diese Bordnetzbatterie mit
Strom versorgt.
Sie befindet sich im Frontbereich und wird in
Funktions- (Kontrollleuchte "Ready" leuchtet im
Kombiinstrument auf) und Ladephasen über die
Antriebsbatterie wieder aufgeladen.
Bei Entladung der Bordnetzbatterie ist
die Inbetriebnahme des Motors nicht
mehr gewährleistet und die Aufladung der
Antriebsbatterie kann nicht mehr durchgeführt
werden.
Es ist ratsam bei einer Nicht-Benutzung
des Fahrzeugs von mehr als 1 Monat, die
Bordnetzbatterie abzuklemmen. Vor Ausführung einer Arbeit:
- Stellen Sie den Gangwahlhebel des Fahrzeugs in
Position P
, schalten Sie die Zündung aus, prüfen Sie,
dass die Zentralanzeige ausgeschaltet ist und dass das
Fahrzeug nicht mehr am Stromnetz angeschlossen ist,
- öffnen Sie die Fronthaube mit dem Hebel innen, dann mit
dem Hebel außen,
- stellen Sie die Haubenstütze fest,
- entfernen Sie die Schutzabdeckung der Batterie, um zu
den beiden Klemmen zu gelangen.
Zugang zur Batterie
Page 264 of 272
26

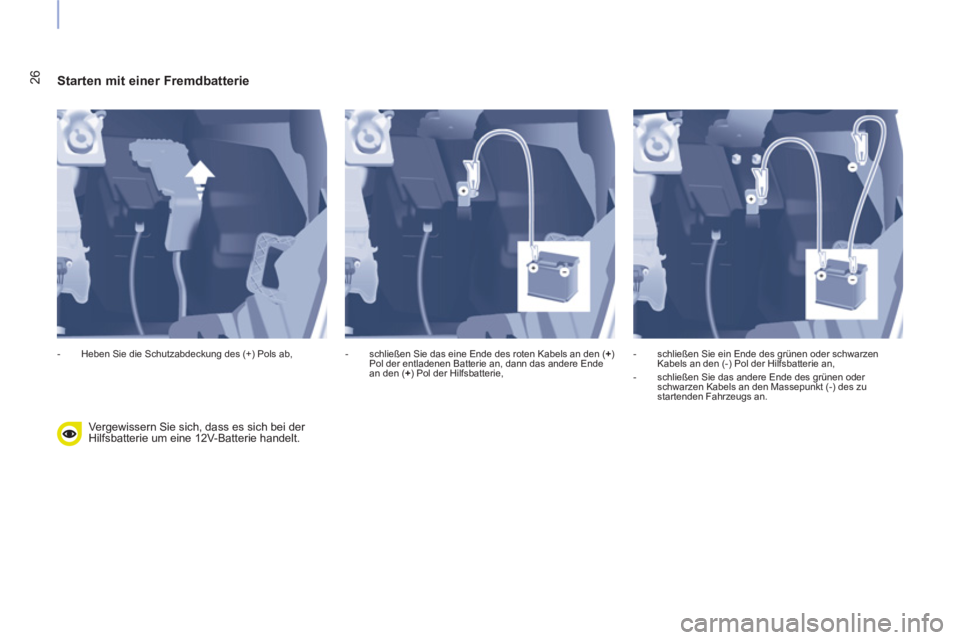

Starten mit einer Fremdbatterie
Vergewissern Sie sich, dass es sich bei der
Hilfsbatterie um eine 12V-Batterie handelt.
- Heben Sie die Schutzabdeckung des (+) Pols ab,
- schließen Sie das eine Ende des roten Kabels an den ( +
)
Pol der entladenen Batterie an, dann das andere Ende
an den ( +
) Pol der Hilfsbatterie,
- schließen Sie ein Ende des grünen oder schwarzen
Kabels an den (-) Pol der Hilfsbatterie an,
- schließen Sie das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt (-) des zu
startenden Fahrzeugs an.
