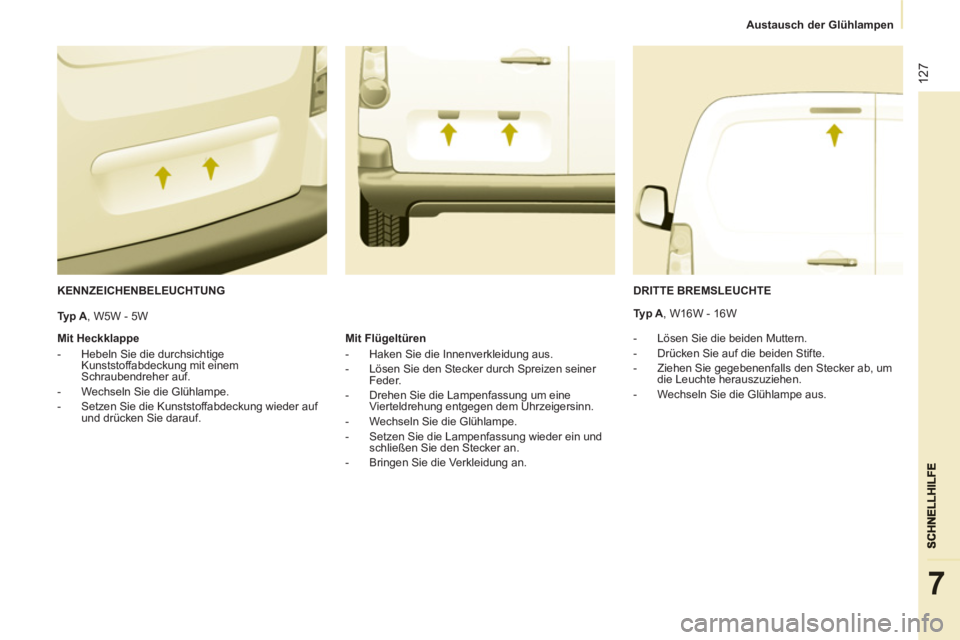

Austausch der Glühlampen

127
7

KENNZEICHENBELEUCHTUNG



- Lösen Sie die beiden Muttern.

- Drücken Sie auf die beiden Stifte.

- Ziehen Sie gegebenenfalls den Stecker ab, um
die Leuchte herauszuziehen.

- Wechseln Sie die Glühlampe aus.


Mit Heckklappe


- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf.
DRITTE BREMSLEUCHTE

Typ A
, W16W - 16W

Mit Flügeltüren


- Haken Sie die Innenverkleidung aus.

- Lösen Sie den Stecker durch Spreizen seiner
Feder.

- Drehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Lampenfassung wieder ein und
schließen Sie den Stecker an.

- Bringen Sie die Verkleidung an.



Typ A
, W5W - 5W

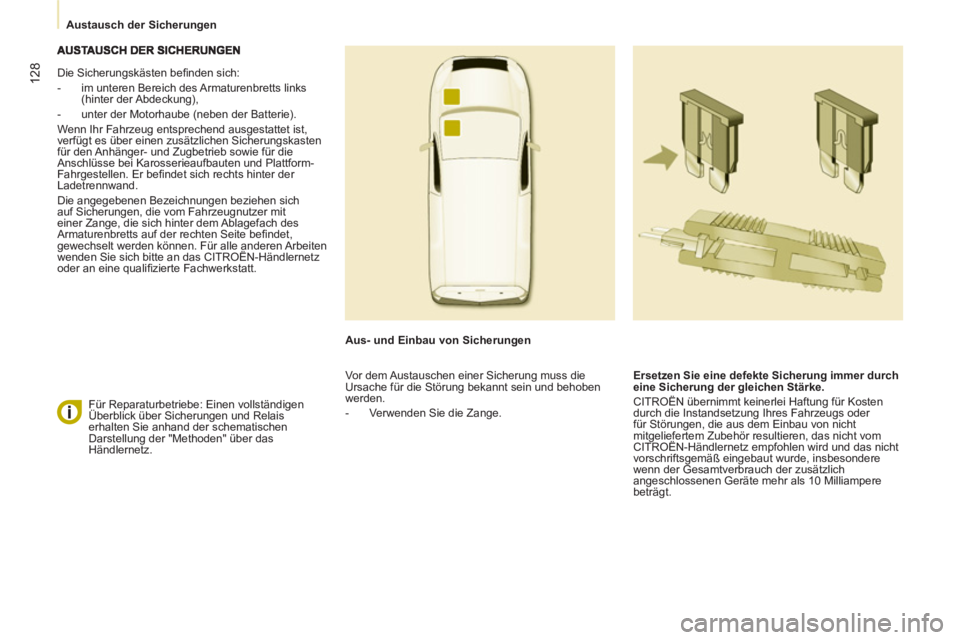

Austausch der Sicherungen

128
Die Sicherungskästen befi nden sich:


- im unteren Bereich des Armaturenbretts links
(hinter der Abdeckung),

- unter der Motorhaube (neben der Batterie).
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
verfügt es über einen zusätzlichen Sicherungskasten
für den Anhänger- und Zugbetrieb sowie für die
Anschlüsse bei Karosserieaufbauten und Plattform-
Fahrgestellen. Er befi ndet sich rechts hinter der
Ladetrennwand.
Die angegebenen Bezeichnungen beziehen sich
auf Sicherungen, die vom Fahrzeugnutzer mit
einer Zange, die sich hinter dem Ablagefach des
Armaturenbretts auf der rechten Seite befi ndet,
gewechselt werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das CITROËN-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.

Aus- und Einbau von Sicherungen

Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke.

CITROËN übernimmt keinerlei Haftung für Kosten
durch die Instandsetzung Ihres Fahrzeugs oder
für Störungen, die aus dem Einbau von nicht
mitgeliefertem Zubehör resultieren, das nicht vom
CITROËN-Händlernetz empfohlen wird und das nicht
vorschriftsgemäß eingebaut wurde, insbesondere
wenn der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als 10 Milliampere
beträgt. Für Reparaturbetriebe: Einen vollständigen
Überblick über Sicherungen und Relais
erhalten Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz. Vor dem Austauschen einer Sicherung muss die
Ursache für die Störung bekannt sein und behoben
werden.


- Verwenden Sie die Zange.

Austausch der Sicherungen

129
7

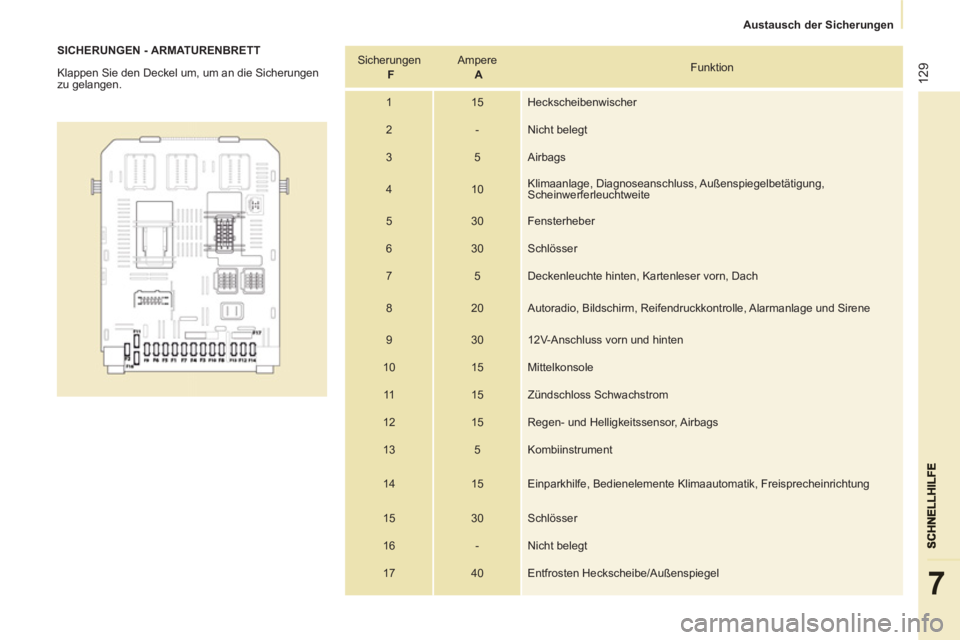

SICHERUNGEN - ARMATURENBRETT
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen. Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbags
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleser vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbags
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrosten Heckscheibe/Außenspiegel

Austausch der Sicherungen

130


SICHERUNGEN - INNENRAUM
Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

SICHERUNGEN - ANHÄNGER / ZUGBETRIEB
/ KAROSSERIEAUFBAUTEN / PLATTFORM-
FAHRGESTELL
Die angegebenen Bezeichnungen sind Richtangaben,
da der zusätzliche Sicherungskasten anderen Werten
entspricht, die vom Karosserieaufbau abhängig sind
und dessen Bedienung technisch nicht unterstützt
werden kann.
Sicherungen
F
Ampere
A
Funktion
1 15 Nicht belegt
2 15 Relais Zündung, optionaler Generator
3 15 12V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40 Warnblinker

Austausch der Sicherungen

131
7


SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der Motorhaube den
Sicherungskasten aus und klappen Sie ihn um, um an
die Sicherungen zu gelangen. Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe oder LED
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparksteuergerät
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

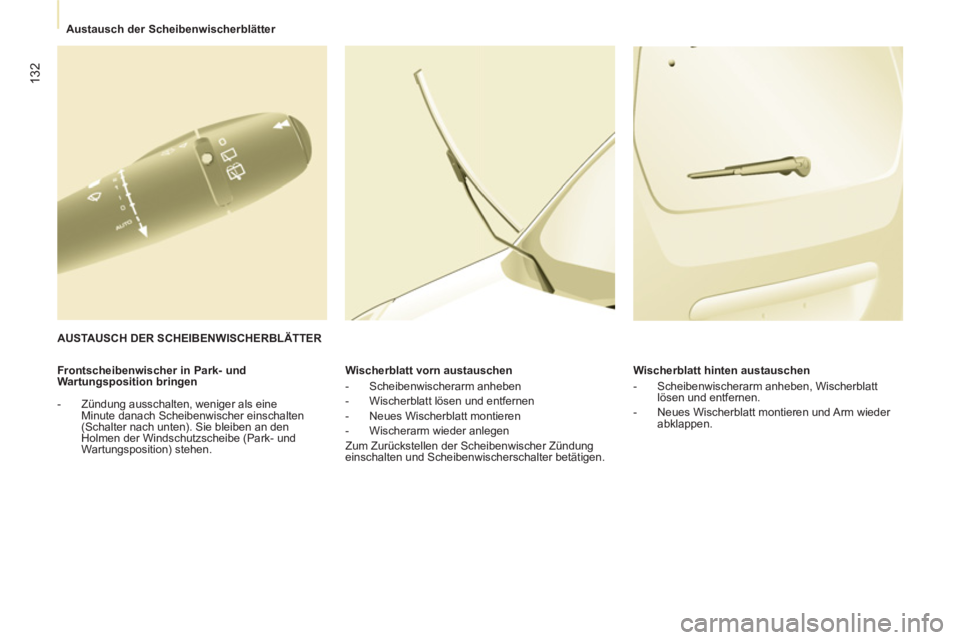

Austausch der Scheibenwischerblätter

132


Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger als eine
Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben

- Wischerblatt lösen und entfernen

- Neues Wischerblatt montieren

- Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.

- Neues Wischerblatt montieren und Arm wieder
abklappen.

AU
STA USCH DER SCHEIBENWISCHERBLÄTTER

Fahrzeug abschleppen

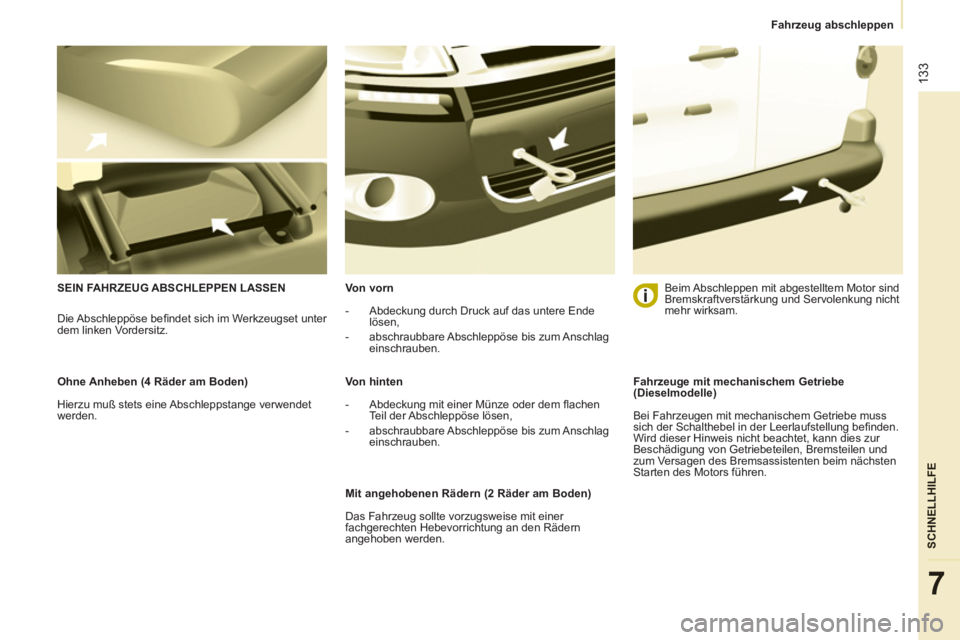

133
SCHNELLHILF
E
7


Ohne Anheben (4 Räder am Boden)
Hierzu muß stets eine Abschleppstange verwendet
werden. SEIN FAHRZEUG ABSCHLEPPEN LASSEN
Von vorn


- Abdeckung durch Druck auf das untere Ende
lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.


Von hinten


- Abdeckung mit einer Münze oder dem fl achen
Teil der Abschleppöse lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.

Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.

Mit angehobenen Rädern (2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden. Die Abschleppöse befi ndet sich im Werkzeugset unter
dem linken Vordersitz.

Fahrzeuge mit mechanischem Getriebe
(Dieselmodelle)
Bei Fahrzeugen mit mechanischem Getriebe muss
sich der Schalthebel in der Leerlaufstellung befi nden.
Wird dieser Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen, Bremsteilen und
zum Versagen des Bremsassistenten beim nächsten
Starten des Motors führen.

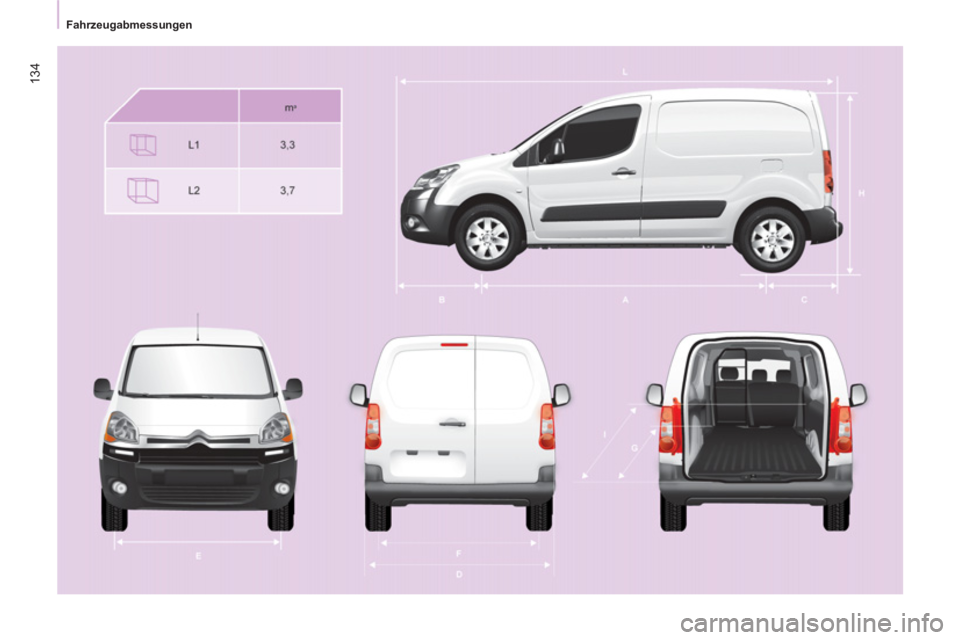

134
