2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

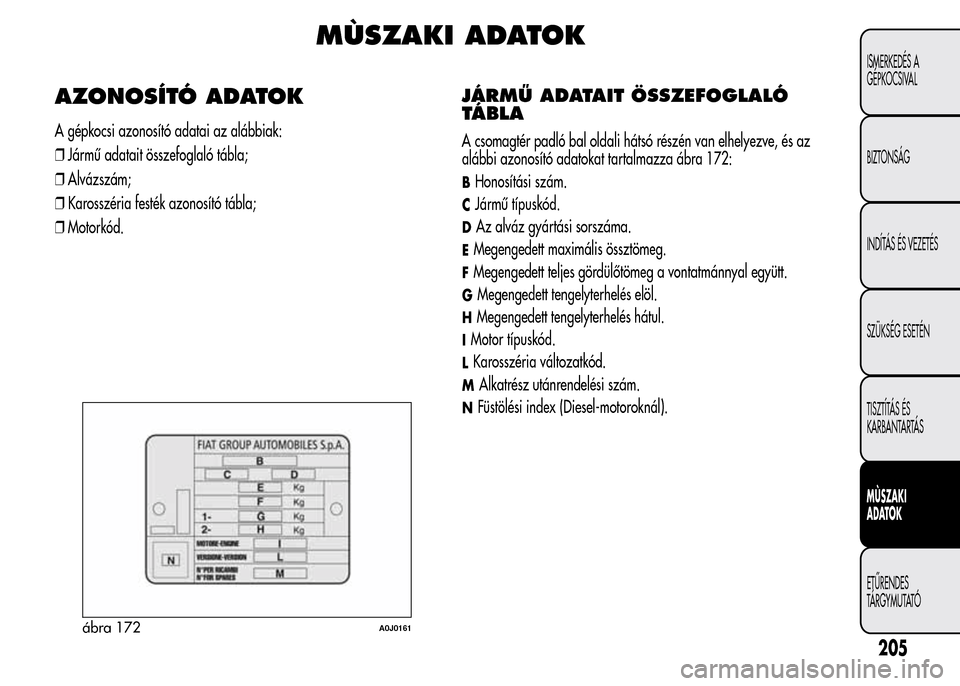

MÙSZAKI ADATOK
AZONOSÍTÓ ADATOK
A gépkocsi azonosító adatai az alábbiak:
❒Jármű adatait összefoglaló tábla;
❒Alvázszám;
❒Karosszéria festék azonosító tábla;
❒Motorkód.
JÁRMŰ ADATAIT ÖSSZEFOGLALÓ
TÁBLA
A csomagtér padló bal oldali hátsó részén van elhelyezve, és az
alábbi azonosító adatokat tartalmazza ábra 172:
BHonosítási szám.
CJármű típuskód.
DAz alváz gyártási sorszáma.
EMegengedett maximális össztömeg.
FMegengedett teljes gördülőtömeg a vontatmánnyal együtt.
GMegengedett tengelyterhelés elöl.
HMegengedett tengelyterhelés hátul.
IMotor típuskód.
LKarosszéria változatkód.
MAlkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).
ábra 172A0J0161
205
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ALVÁZSZÁM
Az alvázszám az utastér padlólemezébe van sajtolva, a jobb oldali
első ülés közelében.
Az A ábra 173 fedél előrecsúsztatásával válik láthatóvá.
A következő adatokat tartalmazza:
❒jármű típuskód (ZAR 955000);
❒az alváz gyártási sorszáma.
KAROSSZÉRIA FESTÉK AZONOSÍTÓ
TÁBLA
A csomagtértető belső felületén található, és az alábbi adatokat
tartalmazza ábra 174:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van besajtolva; a motor
típuskódját és gyártási sorszámát tartalmazza.
ábra 173A0J0140ábra 174A0J0138
206
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

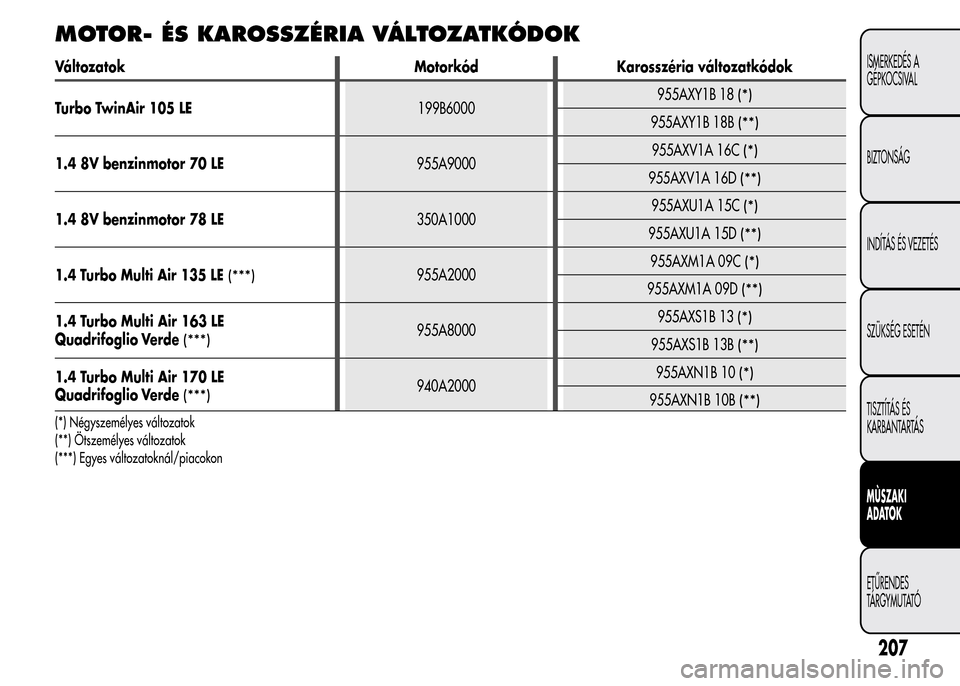

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Változatok Motorkód Karosszéria változatkódok
Turbo TwinAir 105 LE199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 8V benzinmotor 70 LE955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 8V benzinmotor 78 LE350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 Turbo Multi Air 135 LE(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo Multi Air 163 LE
Quadrifoglio Verde
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo Multi Air 170 LE
Quadrifoglio Verde
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
(*) Négyszemélyes változatok
(**) Ötszemélyes változatok
(***) Egyes változatoknál/piacokon
207
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Változatok Motorkód Karosszéria változatkódok
1.3 JTD
M-285 LE199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285 LE(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
1.6 JTDM115 LE(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120 LE955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(*) Négyszemélyes változatok
(**) Ötszemélyes változatok
(***) Egyes változatoknál/piacokon
208
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTOR
ÁLTALÁNOS ISMERTETÉS Turbo TwinAir 105 LE
Típuskód199B6000
Működési módOtto
Hengerek száma és elrendezése 2, soros
Hengerfurat és dugattyúlöket (mm) 80,5 x 86
Lökettérfogat (cm³)875
Kompresszióviszony10
NATURAL DYNAMIC
Legnagyobb teljesítmény (CEE) (kW) 72 77
Legnagyobb teljesítmény (CEE) (LE) 98 105
hozzá tartozó fordulatszám (fordulat/perc) 5750 5500
NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 120 145
Legnagyobb nyomaték (CEE) (kgm) 12,2 14,8
hozzá tartozó fordulatszám (fordulat/perc) 1750 2000
GyújtógyertyákNGK ILKR9G8
Üzemanyag Ólommentes benzin, 95 RON vagy 98 RON (EN 228 szabvány)
209
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

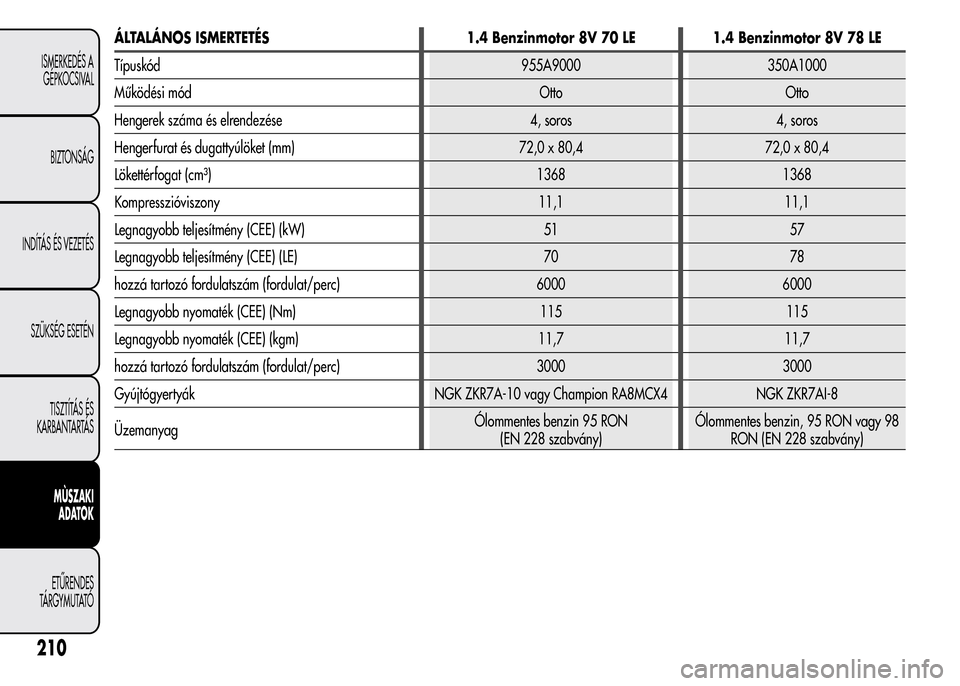

ÁLTALÁNOS ISMERTETÉS 1.4 Benzinmotor 8V 70 LE 1.4 Benzinmotor 8V 78 LE
Típuskód 955A9000 350A1000
Működési mód Otto Otto
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 80,4 72,0 x 80,4
Lökettérfogat (cm³) 1368 1368
Kompresszióviszony 11,1 11,1
Legnagyobb teljesítmény (CEE) (kW) 51 57
Legnagyobb teljesítmény (CEE) (LE) 70 78
hozzá tartozó fordulatszám (fordulat/perc) 6000 6000
Legnagyobb nyomaték (CEE) (Nm) 115 115
Legnagyobb nyomaték (CEE) (kgm) 11,7 11,7
hozzá tartozó fordulatszám (fordulat/perc) 3000 3000
Gyújtógyertyák NGK ZKR7A-10 vagy Champion RA8MCX4 NGK ZKR7AI-8
ÜzemanyagÓlommentes benzin 95 RON
(EN 228 szabvány)Ólommentes benzin, 95 RON vagy 98
RON (EN 228 szabvány)
210
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

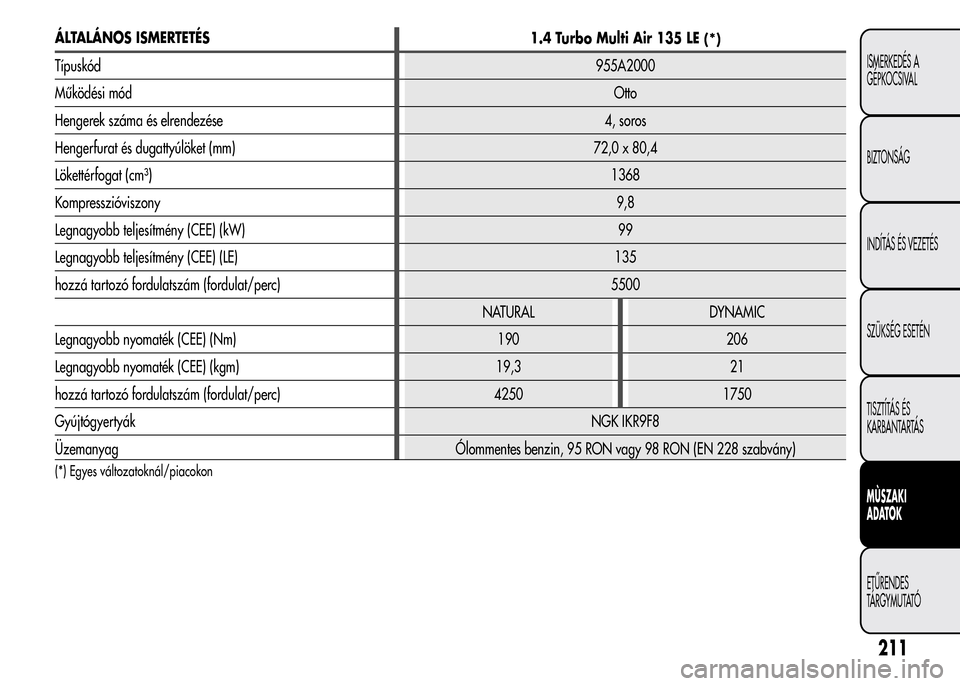

ÁLTALÁNOS ISMERTETÉS
1.4 Turbo Multi Air 135 LE(*)
Típuskód955A2000
Működési módOtto
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 80,4
Lökettérfogat (cm³)1368
Kompresszióviszony9,8
Legnagyobb teljesítmény (CEE) (kW) 99
Legnagyobb teljesítmény (CEE) (LE) 135
hozzá tartozó fordulatszám (fordulat/perc) 5500
NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 190 206
Legnagyobb nyomaték (CEE) (kgm) 19,3 21
hozzá tartozó fordulatszám (fordulat/perc) 4250 1750
GyújtógyertyákNGK IKR9F8
Üzemanyag Ólommentes benzin, 95 RON vagy 98 RON (EN 228 szabvány)
(*) Egyes változatoknál/piacokon
211
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

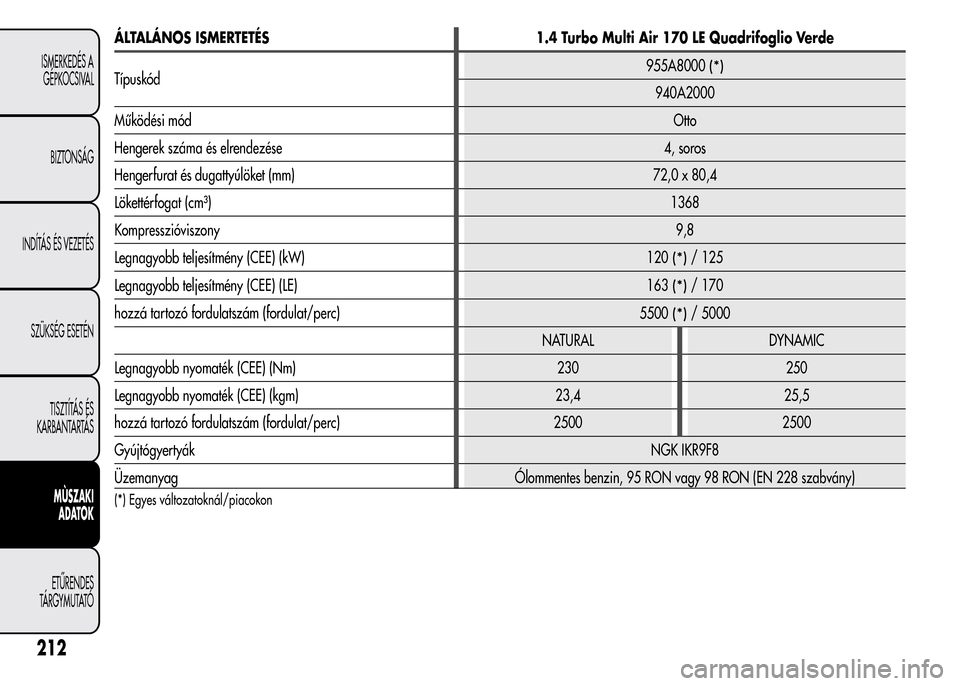

ÁLTALÁNOS ISMERTETÉS 1.4 Turbo Multi Air 170 LE Quadrifoglio Verde
Típuskód955A8000
(*)
940A2000
Működési módOtto
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket (mm) 72,0 x 80,4
Lökettérfogat (cm³)1368
Kompresszióviszony9,8
Legnagyobb teljesítmény (CEE) (kW)
120
(*)/ 125
Legnagyobb teljesítmény (CEE) (LE)
163
(*)/ 170
hozzá tartozó fordulatszám (fordulat/perc)
5500
(*)/ 5000
NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 230 250
Legnagyobb nyomaték (CEE) (kgm) 23,4 25,5
hozzá tartozó fordulatszám (fordulat/perc) 2500 2500
GyújtógyertyákNGK IKR9F8
Üzemanyag Ólommentes benzin, 95 RON vagy 98 RON (EN 228 szabvány)
(*) Egyes változatoknál/piacokon
212
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ
