2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

SZIVARGYÚJTÓ
(egyes változatoknál/piacokon)
A kardánalagút konzolon található. A szivargyújtó működtetéséhez
nyomjuk meg az A ábra 50 gombot.
Néhány másodperc múlva a gomb visszaugrik az eredeti helyzetébe,
és a szivargyújtó használatra kész
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy a szivargyújtó valóban
kikapcsolt-e.
FIGYELMEZTETÉS A csatlakozóaljzatba ne csatlakoztassunk 180
W-nál nagyobb teljesítményű elektromos berendezést. Továbbá ne
sértsük meg a csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.
A szivargyújtó erősen felmelegszik. Ezért kezeljük
óvatosan, és ügyeljünk arra, hogy ne kerüljön
gyermekek kezébe: tűzveszély vagy égési sérülés
veszélye.
HAMUTARTÓ
A hamutartót egy rugós nyílású, kivehető műanyag tartály képezi,
amely a kardánalagút konzolon, a pohártartóban helyezhető el ábra
51.
A hamutartót ne használjuk papírhulladék
elhelyezésére: a papírhulladék a cigarettacsikktől
meggyulladhat.
ábra 50A0J0304ábra 51A0J0070
77
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

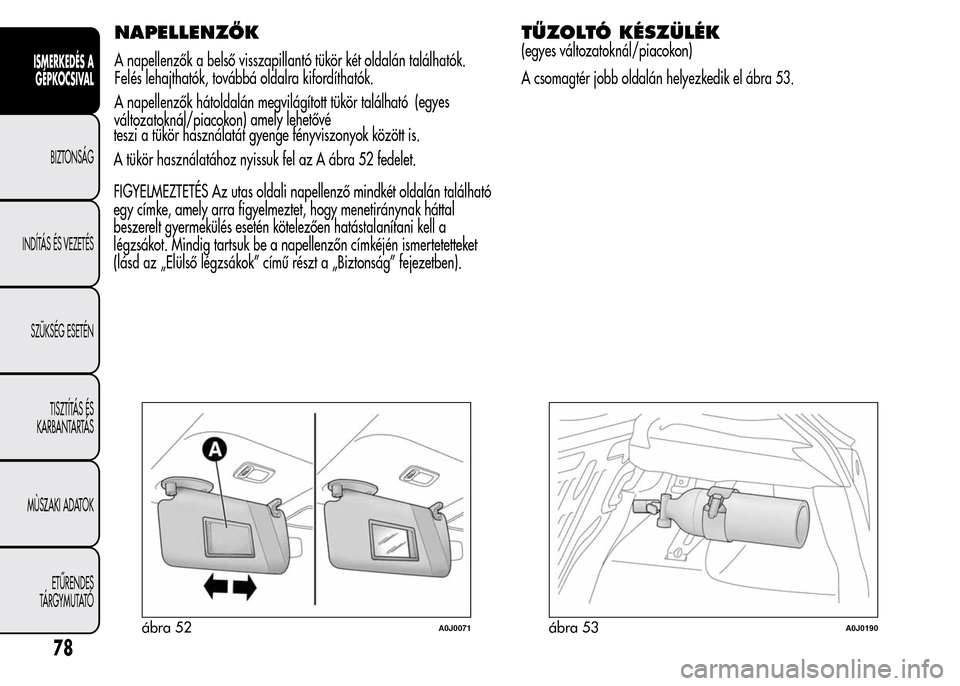

NAPELLENZŐK
A napellenzők a belső visszapillantó tükör két oldalán találhatók.
Feléslehajthatók, továbbá oldalra kifordíthatók.
A napellenzők hátoldalán megvilágított tükör található
teszi a tükör használatát gyenge fényviszonyok között is.
A tükör használatához nyissuk fel az A ábra 52 fedelet.
FIGYELMEZTETÉS Az utas oldali napellenző mindkét oldalán található
egy címke, amely arra figyelmeztet, hogy menetiránynak háttal
beszerelt gyermekülés esetén kötelezően hatástalanítani kell a
légzsákot. Mindig tartsuk be a napellenzőn címkéjén ismertetetteket
(lásd az „Elülső légzsákok” című részt a „Biztonság” fejezetben).
TŰZOLTÓ KÉSZÜLÉK
(egyes változatoknál/piacokon)
A csomagtér jobb oldalán helyezkedik el ábra 53.
ábra 52A0J0071ábra 53A0J0190
78
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
amely lehetővé(egyes
változatoknál/piacokon)

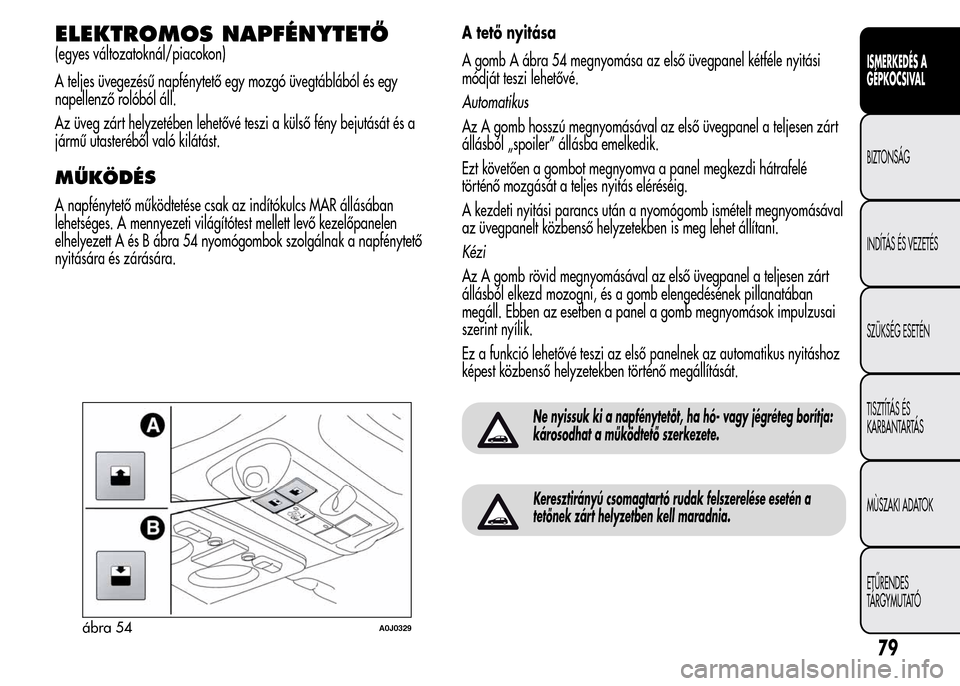

ELEKTROMOS NAPFÉNYTETŐ
(egyes változatoknál/piacokon)
A teljes üvegezésű napfénytető egy mozgó üvegtáblából és egy
napellenző rolóból áll.
Az üveg zárt helyzetében lehetővé teszi a külső fény bejutását és a
jármű utasteréből való kilátást.
MŰKÖDÉS
A napfénytető működtetése csak az indítókulcs MAR állásában
lehetséges. A mennyezeti világítótest mellett levő kezelőpanelen
elhelyezett A és B ábra 54 nyomógombok szolgálnak a napfénytető
nyitására és zárására.A tető nyitása
A gomb A ábra 54 megnyomása az első üvegpanel kétféle nyitási
módját teszi lehetővé.
Automatikus
Az A gomb hosszú megnyomásával az első üvegpanel a teljesen zárt
állásból „spoiler” állásba emelkedik.
Ezt követően a gombot megnyomva a panel megkezdi hátrafelé
történő mozgását a teljes nyitás eléréséig.
A kezdeti nyitási parancs után a nyomógomb ismételt megnyomásával
az üvegpanelt közbenső helyzetekben is meg lehet állítani.
Kézi
Az A gomb rövid megnyomásával az első üvegpanel a teljesen zárt
állásból elkezd mozogni, és a gomb elengedésének pillanatában
megáll. Ebben az esetben a panel a gomb megnyomások impulzusai
szerint nyílik.
Ez a funkció lehetővé teszi az első panelnek az automatikus nyitáshoz
képest közbenső helyzetekben történő megállítását.
Ne nyissuk ki a napfénytetőt, ha hó- vagy jégréteg borítja:
károsodhat a működtető szerkezete.
Keresztirányú csomagtartó rudak felszerelése esetén a
tetőnek zárt helyzetben kell maradnia.
ábra 54A0J0329
79
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Mindig húzzuk ki a gyújtáskulcsot, amikor kiszállunk
a gépkocsiból, hogy megelőzzük a kezelőszervek
véletlen működtetését, mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok sérülését okozhatja: a
napfénytető nem rendeltetésszerű használata veszélyes lehet.
A működtetés előtt és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztesse sem közvetlenül a mozgó
tető, sem az olyan tárgyak, amelyeket magával húz, vagy
amelyeknek nekiütközik.
A tető zárása
A gomb B ábra 54 megnyomása az első üvegpanel kétféle zárási
módját teszi lehetővé.
Automatikus
Teljesen nyitott tetőnél nyomjuk meg hosszan a B gombot: az első
üvegpanel "spoiler" állásba mozdul el.
Ezt követően a gombot megnyomva a panel megkezdi előrefelé
történő mozgását a teljes zárás eléréséig.
A kezdeti nyitási parancs után a nyomógomb ismételt megnyomásával
az üvegpanelt közbenső helyzetekben is meg lehet állítani.
Kézi
A B gomb rövid megnyomásával az első üvegpanel a teljesen nyitott
állásból elkezd mozogni, és a gomb elengedésének pillanatában
megáll. Ebben az esetben a panel a gomb megnyomások impulzusai
szerint záródik.
Ez a funkció lehetővé teszi az első üvegpanelnek az automatikus
záráshoz képest közbenső helyzetekben történő megállítását.

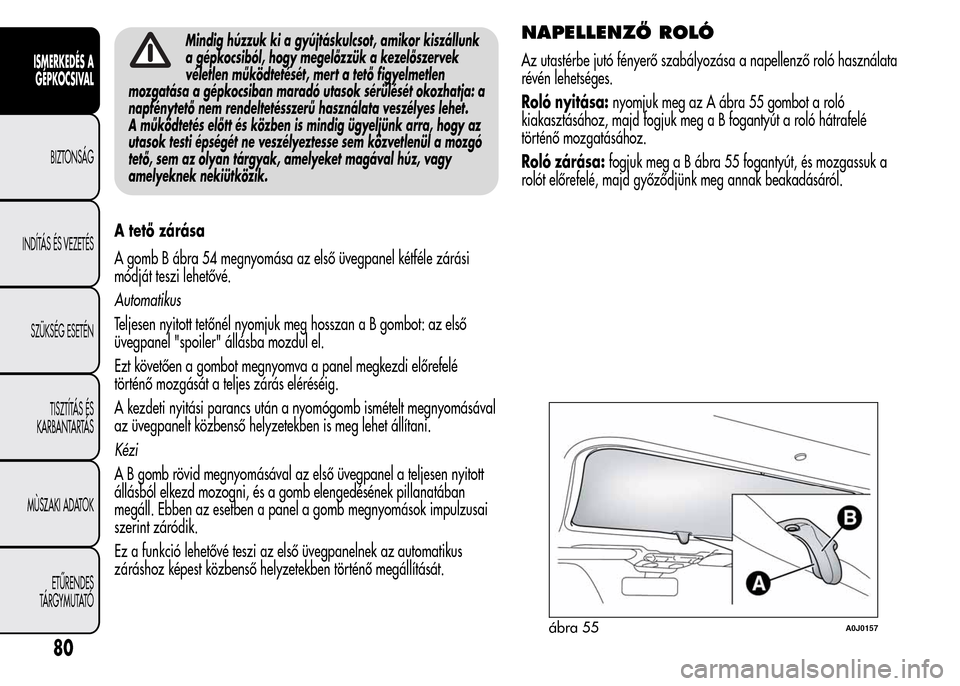

NAPELLENZŐ ROLÓ
Az utastérbe jutó fényerő szabályozása a napellenző roló használata
révén lehetséges.
Roló nyitása:nyomjuk meg az A ábra 55 gombot a roló
kiakasztásához, majd fogjuk meg a B fogantyút a roló hátrafelé
történő mozgatásához.
Roló zárása:fogjuk meg a B ábra 55 fogantyút, és mozgassuk a
rolót előrefelé, majd győződjünk meg annak beakadásáról.
ábra 55A0J0157
80
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

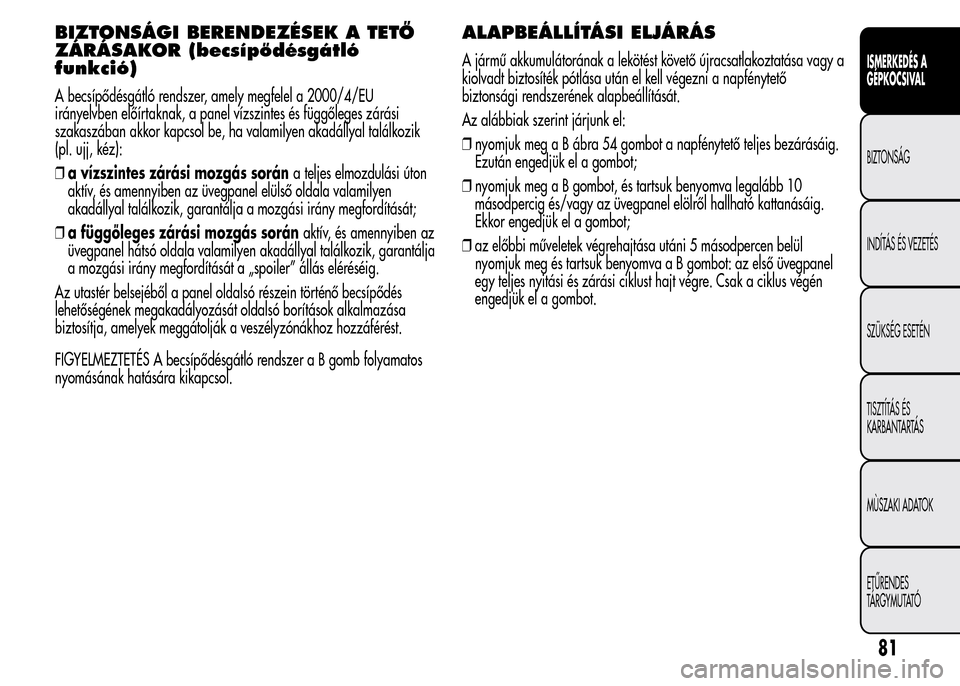

BIZTONSÁGI BERENDEZÉSEK A TETŐ
ZÁRÁSAKOR (becsípődésgátló
funkció)
A becsípődésgátló rendszer, amely megfelel a 2000/4/EU
irányelvben előírtaknak, a panel vízszintes és függőleges zárási
szakaszában akkor kapcsol be, ha valamilyen akadállyal találkozik
(pl. ujj, kéz):
❒a vízszintes zárási mozgás sorána teljes elmozdulási úton
aktív, és amennyiben az üvegpanel elülső oldala valamilyen
akadállyal találkozik, garantálja a mozgási irány megfordítását;
❒a függőleges zárási mozgás soránaktív, és amennyiben az
üvegpanel hátsó oldala valamilyen akadállyal találkozik, garantálja
a mozgási irány megfordítását a „spoiler” állás eléréséig.
Az utastér belsejéből a panel oldalsó részein történő becsípődés
lehetőségének megakadályozását oldalsó borítások alkalmazása
biztosítja, amelyek meggátolják a veszélyzónákhoz hozzáférést.
FIGYELMEZTETÉS A becsípődésgátló rendszer a B gomb folyamatos
nyomásának hatására kikapcsol.
ALAPBEÁLLÍTÁSI ELJÁRÁS
A jármű akkumulátorának a lekötést követő újracsatlakoztatása vagy a
kiolvadt biztosíték pótlása után el kell végezni a napfénytető
biztonsági rendszerének alapbeállítását.
Az alábbiak szerint járjunk el:
❒nyomjuk meg a B ábra 54 gombot a napfénytető teljes bezárásáig.
Ezután engedjük el a gombot;
❒nyomjuk meg a B gombot, és tartsuk benyomva legalább 10
másodpercig és/vagy az üvegpanel elölről hallható kattanásáig.
Ekkor engedjük el a gombot;
❒az előbbi műveletek végrehajtása utáni 5 másodpercen belül
nyomjuk meg és tartsuk benyomva a B gombot: az első üvegpanel
egy teljes nyitási és zárási ciklust hajt végre. Csak a ciklus végén
engedjük el a gombot.
81
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

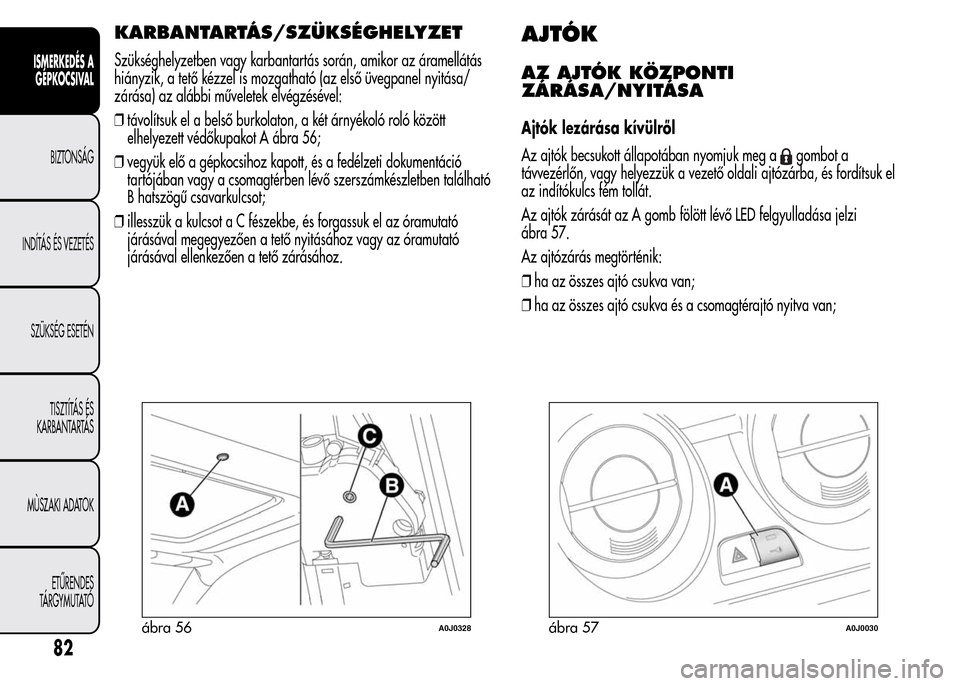

KARBANTARTÁS/SZÜKSÉGHELYZET
Szükséghelyzetben vagy karbantartás során, amikor az áramellátás
hiányzik, a tető kézzel is mozgatható (az első üvegpanel nyitása/
zárása) az alábbi műveletek elvégzésével:
❒távolítsuk el a belső burkolaton, a két árnyékoló roló között
elhelyezett védőkupakot A ábra 56;
❒vegyük elő a gépkocsihoz kapott, és a fedélzeti dokumentáció
tartójában vagy a csomagtérben lévő szerszámkészletben található
B hatszögű csavarkulcsot;
❒illesszük a kulcsot a C fészekbe, és forgassuk el az óramutató
járásával megegyezően a tető nyitásához vagy az óramutató
járásával ellenkezően a tető zárásához.
AJTÓK
AZ AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg a
gombot a
távvezérlőn, vagy helyezzük a vezető oldali ajtózárba, és fordítsuk el
az indítókulcs fém tollát.
Az ajtók zárását az A gomb fölött lévő LED felgyulladása jelzi
ábra 57.
Az ajtózárás megtörténik:
❒ha az összes ajtó csukva van;
❒ha az összes ajtó csukva és a csomagtérajtó nyitva van;
ábra 56A0J0328ábra 57A0J0030
82
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

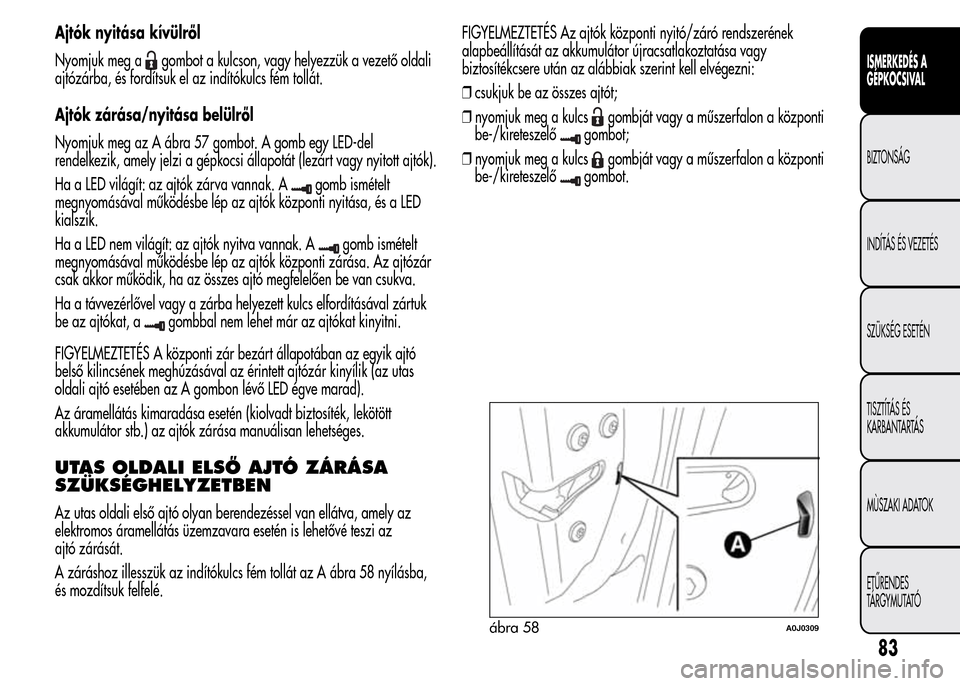

Ajtók nyitása kívülről
Nyomjuk meg a
gombot a kulcson, vagy helyezzük a vezető oldali
ajtózárba, és fordítsuk el az indítókulcs fém tollát.
Ajtók zárása/nyitása belülről
Nyomjuk meg az A ábra 57 gombot. A gomb egy LED-del
rendelkezik, amely jelzi a gépkocsi állapotát (lezárt vagy nyitott ajtók).
Ha a LED világít: az ajtók zárva vannak. A
gomb ismételt
megnyomásával működésbe lép az ajtók központi nyitása, és a LED
kialszik.
Ha a LED nem világít: az ajtók nyitva vannak. A
gomb ismételt
megnyomásával működésbe lép az ajtók központi zárása. Az ajtózár
csak akkor működik, ha az összes ajtó megfelelően be van csukva.
Ha a távvezérlővel vagy a zárba helyezett kulcs elfordításával zártuk
be az ajtókat, a
gombbal nem lehet már az ajtókat kinyitni.
FIGYELMEZTETÉS A központi zár bezárt állapotában az egyik ajtó
belső kilincsének meghúzásával az érintett ajtózár kinyílik (az utas
oldali ajtó esetében az A gombon lévő LED égve marad).
Az áramellátás kimaradása esetén (kiolvadt biztosíték, lekötött
akkumulátor stb.) az ajtók zárása manuálisan lehetséges.
UTAS OLDALI ELSŐ AJTÓ ZÁRÁSA
SZÜKSÉGHELYZETBEN
Az utas oldali első ajtó olyan berendezéssel van ellátva, amely az
elektromos áramellátás üzemzavara esetén is lehetővé teszi az
ajtó zárását.
A záráshoz illesszük az indítókulcs fém tollát az A ábra 58 nyílásba,
és mozdítsuk felfelé.FIGYELMEZTETÉS Az ajtók központi nyitó/záró rendszerének
alapbeállítását az akkumulátor újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót;
❒nyomjuk meg a kulcs
gombját vagy a műszerfalon a központi
be-/kireteszelő
gombot;
❒nyomjuk meg a kulcs
gombját vagy a műszerfalon a központi
be-/kireteszelő
gombot.
ábra 58A0J0309
83
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

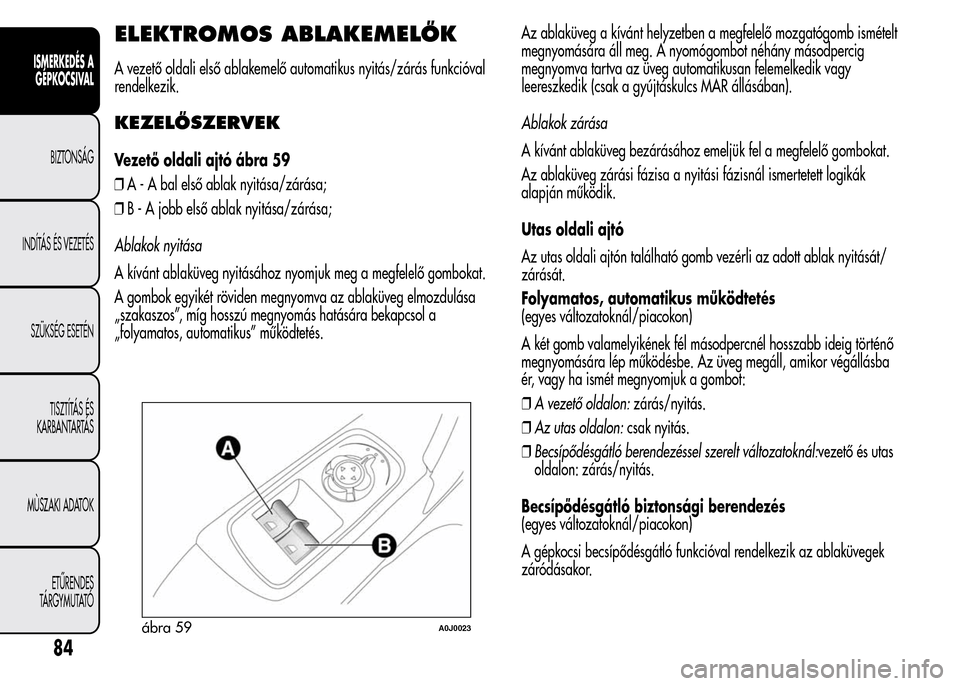

ELEKTROMOS ABLAKEMELŐK
A vezető oldali első ablakemelő automatikus nyitás/zárás funkcióval
rendelkezik.
KEZELŐSZERVEK
Vezető oldali ajtó ábra 59
❒A - A bal első ablak nyitása/zárása;
❒B - A jobb első ablak nyitása/zárása;
Ablakok nyitása
A kívánt ablaküveg nyitásához nyomjuk meg a megfelelő gombokat.
A gombok egyikét röviden megnyomva az ablaküveg elmozdulása
„szakaszos”, míg hosszú megnyomás hatására bekapcsol a
„folyamatos, automatikus” működtetés.Az ablaküveg a kívánt helyzetben a megfelelő mozgatógomb ismételt
megnyomására áll meg. A nyomógombot néhány másodpercig
megnyomva tartva az üveg automatikusan felemelkedik vagy
leereszkedik (csak a gyújtáskulcs MAR állásában).
Ablakok zárása
A kívánt ablaküveg bezárásához emeljük fel a megfelelő gombokat.
Az ablaküveg zárási fázisa a nyitási fázisnál ismertetett logikák
alapján működik.
Utas oldali ajtó
Az utas oldali ajtón található gomb vezérli az adott ablak nyitását/
zárását.
Folyamatos, automatikus működtetés
(egyes változatoknál/piacokon)
A két gomb valamelyikének fél másodpercnél hosszabb ideig történő
megnyomására lép működésbe. Az üveg megáll, amikor végállásba
ér, vagy ha ismét megnyomjuk a gombot:
❒A vezető oldalon:zárás/nyitás.
❒Az utas oldalon:csak nyitás.
❒Becsípődésgátló berendezéssel szerelt változatoknál:vezető és utas
oldalon: zárás/nyitás.
Becsípődésgátló biztonsági berendezés
(egyes változatoknál/piacokon)
A gépkocsi becsípődésgátló funkcióval rendelkezik az ablaküvegek
záródásakor.
ábra 59A0J0023
84
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
