2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a rendszámtábla-világítás egységeket A ábra 141;
❒az óramutató járásával ellentétes irányba forgassuk el a foglalatot B
ábra 142, húzzuk ki az izzót C, és cseréljük ki.
BELSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az A ábra 143
mennyezeti lámpatestet;
❒nyissuk ki a B ábra 144 fedelet, húzzuk ki a C izzókat az oldalsó
érintkezők közül, és cseréljük ki. Győződjünk meg arról, hogy az
új izzók pontosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 144 fedelet, és nyomással rögzítsük a helyén
az A ábra 143 mennyezeti lámpatestet az érzékelhető reteszelődés
megtörténtéig.
ábra 141A0J0046ábra 142A0J0045
165
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

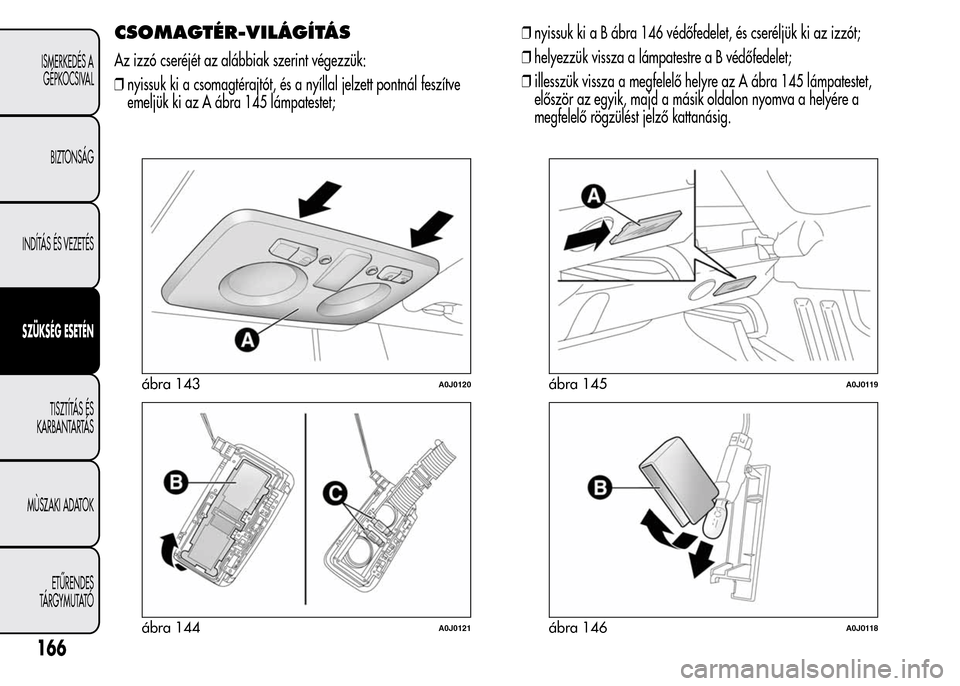

CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett pontnál feszítve
emeljük ki az A ábra 145 lámpatestet;❒nyissuk ki a B ábra 146 védőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre az A ábra 145 lámpatestet,
először az egyik, majd a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
ábra 143A0J0120
ábra 144A0J0121
ábra 145A0J0119
ábra 146A0J0118
166
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

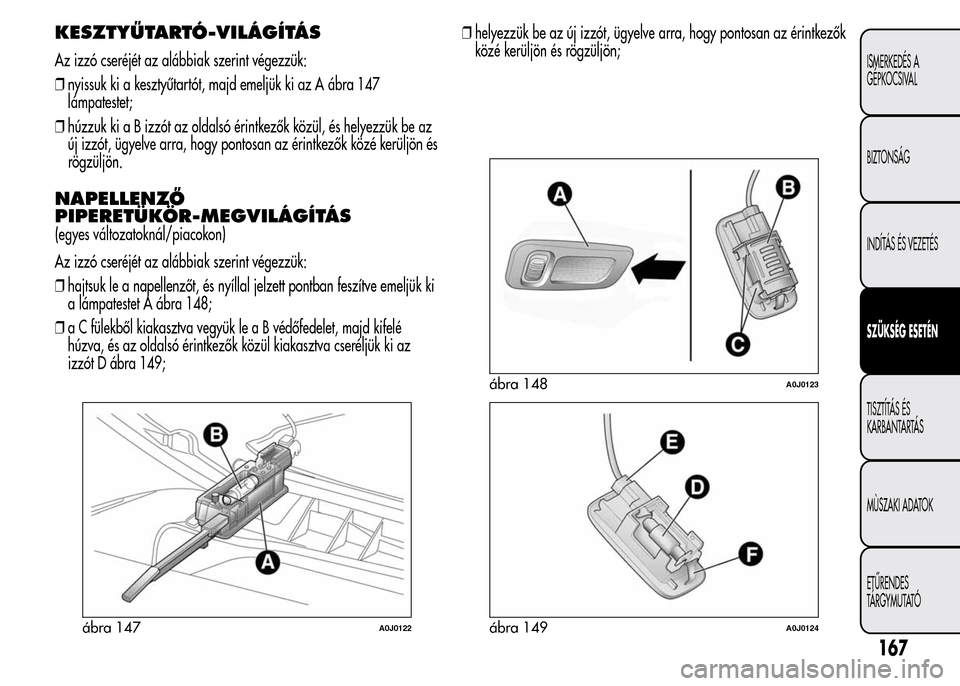

KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A ábra 147
lámpatestet;
❒húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az érintkezők közé kerüljön és
rögzüljön.
NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emeljük ki
a lámpatestet A ábra 148;
❒a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki az
izzót D ábra 149;❒helyezzük be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
ábra 147A0J0122
ábra 148A0J0123
ábra 149A0J0124
167
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

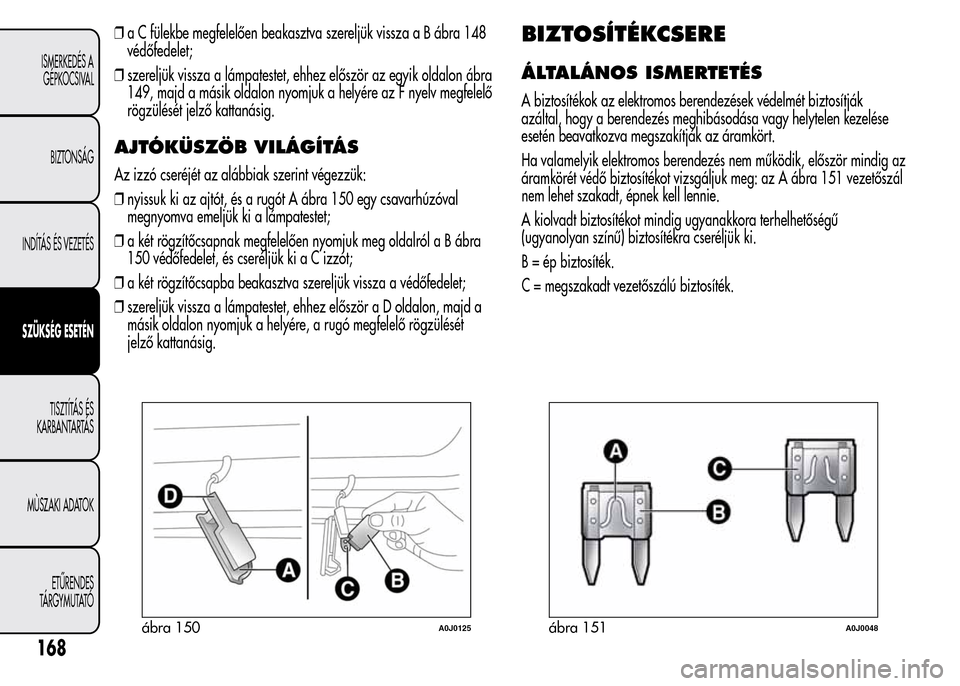

❒a C fülekbe megfelelően beakasztva szereljük vissza a B ábra 148
védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először az egyik oldalon ábra
149, majd a másik oldalon nyomjuk a helyére az F nyelv megfelelő
rögzülését jelző kattanásig.
AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki az ajtót, és a rugót A ábra 150 egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❒a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B ábra
150 védőfedelet, és cseréljük ki a C izzót;
❒a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először a D oldalon, majd a
másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülését
jelző kattanásig.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk meg: az A ábra 151 vezetőszál
nem lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
ábra 150A0J0125ábra 151A0J0048
168
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

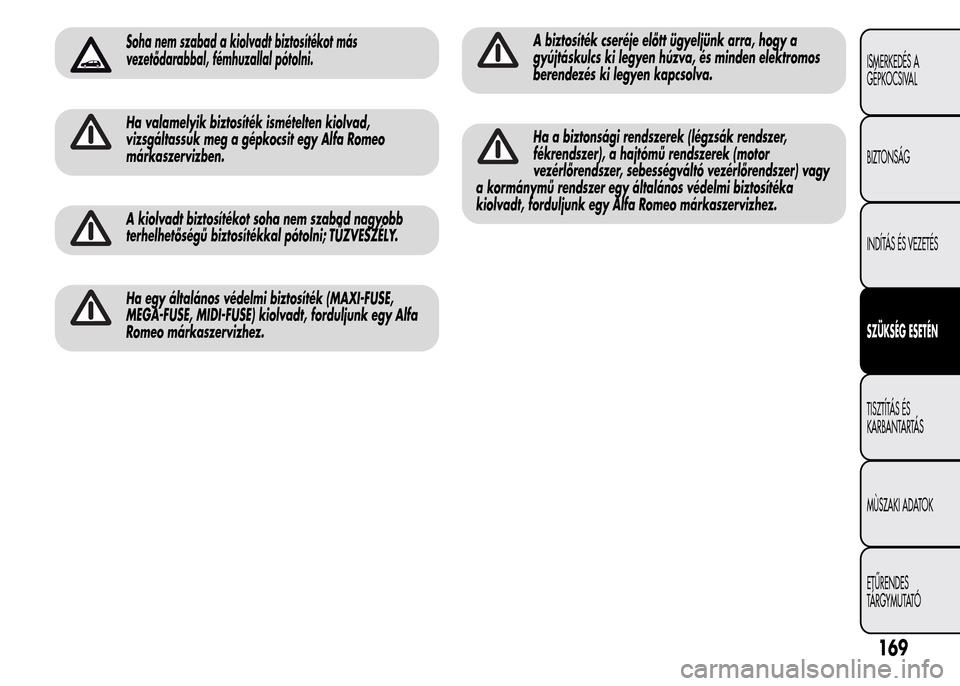

Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.
Ha valamelyik biztosíték ismételten kiolvad,
vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Alfa
Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.
Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer) vagy
a kormánymű rendszer egy általános védelmi biztosítéka
kiolvadt, forduljunk egy Alfa Romeo márkaszervizhez.
169
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

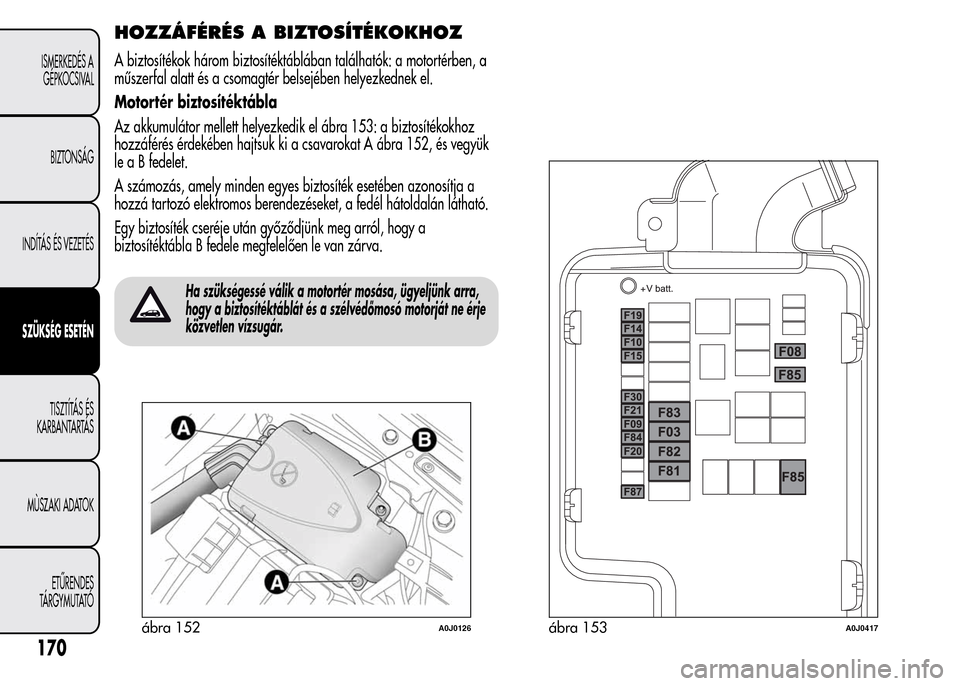

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában találhatók: a motortérben, a
műszerfal alatt és a csomagtér belsejében helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el ábra 153: a biztosítékokhoz
hozzáférés érdekében hajtsuk ki a csavarokat A ábra 152, és vegyük
le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja a
hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a
biztosítéktábla B fedele megfelelően le van zárva.
Ha szükségessé válik a motortér mosása, ügyeljünk arra,
hogy a biztosítéktáblát és a szélvédőmosó motorját ne érje
közvetlen vízsugár.
ábra 152A0J0126ábra 153A0J0417
170
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

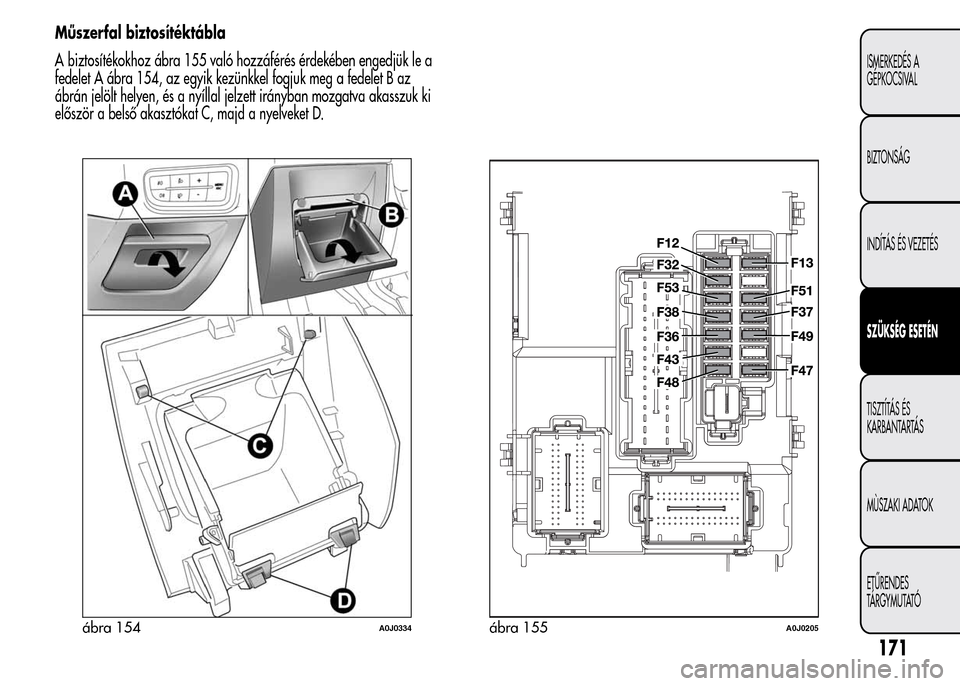

Műszerfal biztosítéktábla
A biztosítékokhoz ábra 155 való hozzáférés érdekében engedjük le a
fedelet A ábra 154, az egyik kezünkkel fogjuk meg a fedelet B az
ábrán jelölt helyen, és a nyíllal jelzett irányban mozgatva akasszuk ki
először a belső akasztókat C, majd a nyelveket D.
ábra 154A0J0334ábra 155A0J0205
171
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

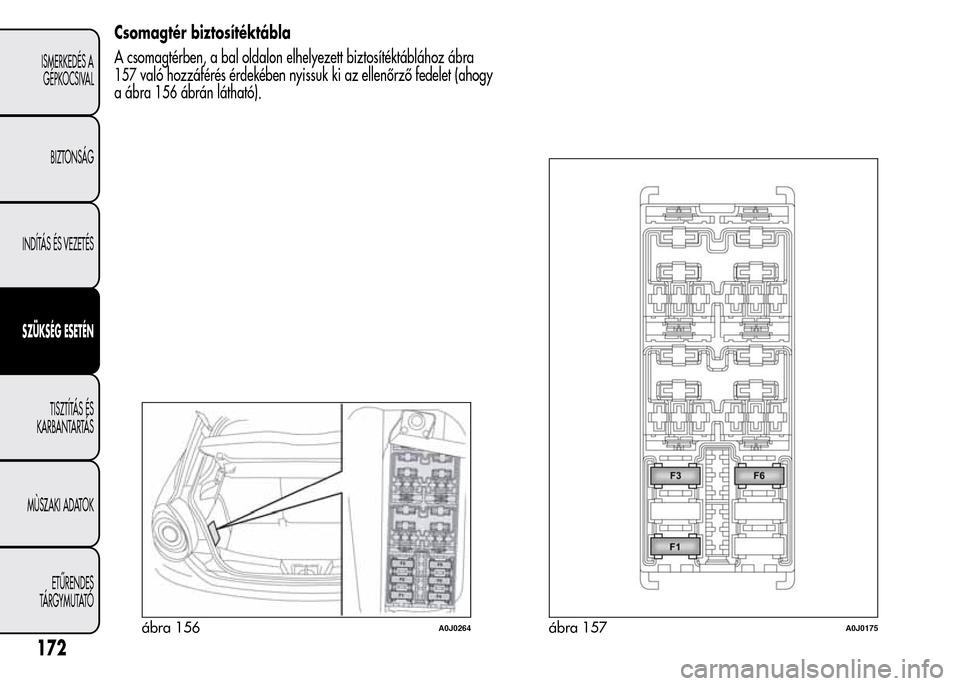

Csomagtér biztosítéktábla
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához ábra
157 való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy
a ábra 156 ábrán látható).
ábra 156A0J0264ábra 157A0J0175
