2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 153
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
GyújtáskapcsolóF03 20
Utastér szellőzőventilátorF08 40
Kiegészítő fűtés (Turbo TwinAir 105 LE és 1.3 JTD
M-285 LE változatok) F09 5
Két hangmagasságú kürtF10 15
Távolsági fényszórókF14 15
Kiegészítő fűtőberendezés (PTC 1) F15 30
Légkondicionáló kompresszorF19 7,5
Hátsó ablak fűtés, jégmentesítő rendszer F20 30
Elektromos üzemanyag-szivattyú a tartályban F21 15
KödfényszóróF30 15
Kiegészítő fűtés (PTC2)F81 60
Kiegészítő fűtés (PTC1)F82 40
Kiegészítő fűtés (PTC2)F82 50
SzabadF83 –
Hi-Fi audiorendszer (vezérlőegységek, Bassbox hangszóró) manuális sebességváltóval ellátott
felszereltségF84 20
Csatlakozóaljzat a kardánkonzolon F85 15
Külső visszapillantó tükrök elektromos fűtése, szélvédőmosó fúvókák elektromos fűtése,
szélvédőfűtés relé tekercseF87 7,5
173
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

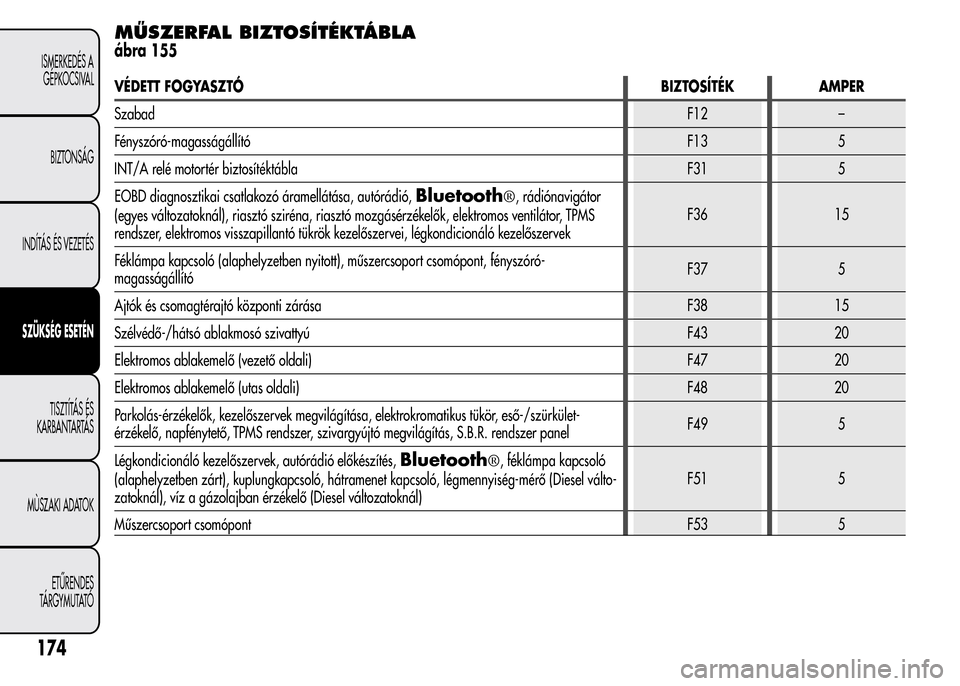

MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 155
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
SzabadF12 –
Fényszóró-magasságállítóF13 5
INT/A relé motortér biztosítéktábla F31 5
EOBD diagnosztikai csatlakozó áramellátása, autórádió,
Bluetooth®, rádiónavigátor
(egyes változatoknál), riasztó sziréna, riasztó mozgásérzékelők, elektromos ventilátor, TPMS
rendszer, elektromos visszapillantó tükrök kezelőszervei, légkondicionáló kezelőszervekF36 15
Féklámpa kapcsoló (alaphelyzetben nyitott), műszercsoport csomópont, fényszóró-
magasságállítóF37 5
Ajtók és csomagtérajtó központi zárása F38 15
Szélvédő-/hátsó ablakmosó szivattyú F43 20
Elektromos ablakemelő (vezető oldali) F47 20
Elektromos ablakemelő (utas oldali) F48 20
Parkolás-érzékelők, kezelőszervek megvilágítása, elektrokromatikus tükör, eső-/szürkület-
érzékelő, napfénytető, TPMS rendszer, szivargyújtó megvilágítás, S.B.R. rendszer panelF49 5
Légkondicionáló kezelőszervek, autórádió előkészítés,
Bluetooth®, féklámpa kapcsoló
(alaphelyzetben zárt), kuplungkapcsoló, hátramenet kapcsoló, légmennyiség-mérő (Diesel válto-
zatoknál), víz a gázolajban érzékelő (Diesel változatoknál)F51 5
Műszercsoport csomópontF53 5
174
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

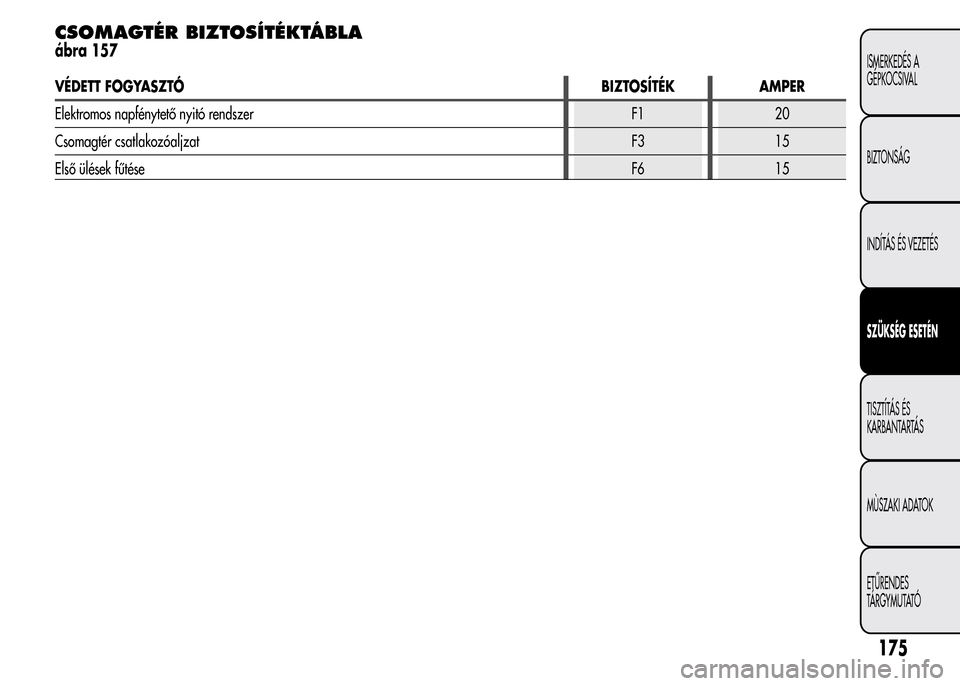

CSOMAGTÉR BIZTOSÍTÉKTÁBLA
ábra 157
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Elektromos napfénytető nyitó rendszer F1 20
Csomagtér csatlakozóaljzatF3 15
Első ülések fűtéseF6 15
175
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZ AKKUMULÁTOR TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet egy Alfa Romeo
márkaszervizzel végeztessük el.
FIGYELMEZTETÉS Az elektromos áramellátás akkumulátorról való
lekötése előtt várjunk legalább 1 percet a gyújtáskulcs STOP állásba
helyezése után.
Az akkumulátor feltöltését ajánlatos lassan, alacsony áramerősséggel,
kb. 24 órán át végezni. A túl hosszú ideig tartó töltés az akkumulátor
károsodásához vezethet.
Start&Stop RENDSZER NÉLKÜLI
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kapcsoljuk ki, és
csak azután vegyük le a töltőkábeleket az akkumulátorról;
❒csatlakoztassuk ismét az akkumulátor negatív pólusára a sarut.
Start&Stop RENDSZERREL SZERELT
VÁLTOZATOK
A töltést az alábbiak szerint végezzük:
❒kössük le az A ábra 158 csatlakozót (a B gomb megnyomásával) az
akkumulátor D negatív pólusára szerelt, az akkumulátor állapotát
felügyelő C érzékelőről;
❒csatlakoztassuk a töltőberendezés pozitív (+) kábelét az akkumulátor
pozitív (+) pólusához;
❒csatlakoztassuk a töltőberendezés negatív (–) kábelét az
akkumulátor negatív (–) pólusának D csapjához;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kapcsoljuk ki, és
csak azután vegyük le a töltőkábeleket az akkumulátorról;
❒kössük vissza az A csatlakozót az akkumulátor C érzékelőjére.
ábra 158A0J0389
176
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A GÉPKOCSI FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk egy Alfa Romeo
márkaszervizhez, ahol rendelkezésre áll az ehhez szükséges karos
emelő vagy krokodilemelő.
FIGYELMEZTETÉS Küszöbspoilerrel ellátott változatoknál különösen
ügyeljünk az emelőkar elhelyezésére.
A GÉPKOCSI VONTATÁ S A
A gépkocsihoz tartozó vontatószem a csomagtérben lévő
szerszámkészletben van elhelyezve.
A VONTATÓSZEM FELSZERELÉSE
Akasszuk ki az A dugót az alsó rész összenyomásával, vegyük elő a B
vontatószemet a szerszámkészletben lévő tartójából, és teljesen
csavarjuk fel a gépkocsi elülső (ábra 159) vagy hátsó (ábra 160)
részén lévő menetes csapra.
A vontatás megkezdése előtt fordítsuk az indítókulcsot
MAR állásba, majd STOP állásba, de ne húzzuk ki.
Kihúzott indítókulcs esetén a kormányzár az első
mozdulatra automatikusan reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
ábra 159A0J0038
177
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Vegyük figyelembe, hogy a vontatott gépkocsiban,
álló motor esetén a fékrásegítő és az elektromos
kormányrásegítés nem működik, ezért a fékezés és a
kormányzás során a megszokottnál nagyobb erőt kell kifejteni.
Ne használjunk rugalmas kötelet a vontatáshoz, és kerüljük a
rángatást. Ügyeljünk arra, hogy a vontatás során a vontatószem
ne okozzon sérülést a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és a vontatásra
vonatkozó közlekedési szabályokat. Ne indítsuk be a vontatott
gépkocsi motorját a vontatás során. A vontatószem felcsavarása
előtt gondosan tisztítsuk meg a menetes részeket. A vontatás
előtt győződjünk meg arról, hogy a vontatószem teljesen fel van
csavarva a helyére.Az első és hátsó vontatószemeket kizárólag
szükséghelyzetben és sík útfelületen szabad használni.
Rövid távokra megengedett a vontatás az erre
szolgáló, a közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű mozgatása sík
útfelületen abból a célból történik, hogy vontatáshoz vagy
autómentővel szállításhoz előkészítsük. A vontatószemeket NEM
SZABAD a sík útfelületen kívüli mentési műveletekhez vagy
akadályok jelenléte esetén és/vagy sodronnyal vagy egyéb nem
merev eszközzel történő vontatási műveletekhez használni. A
fenti körülményeket betartva, a vontatásnak úgy kell történnie,
hogy a két járműnek (a vontatottnak és a vontatónak)
amennyire csak lehetséges, egy vonalban kell lennie.
ábra 160A0J0039
178
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

TISZTÍTÁS ÉS KARBANTARTÁS
TERVSZERŰ KARBANTARTÁS
A megfelelő karbantartás biztosítja, hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki állapotban maradjon.
Ennek érdekében az Alfa Romeo gyár előírja a részletesen kidolgozott
karbantartási program végrehajtását, amely a meghatározott
kilométerenként, illetve egyes változatoknál/piacokon meghatározott
időszakonként elvégzendő ellenőrzési és karbantartási műveleteket
foglalja magában.
A fent leírtaktól függetlenül, mindenesetre kellő figyelmet szükséges
fordítani a Karbantartási tervben leírt rutinszerű ellenőrzésekre (pl. a
folyadékszintek rendszeres ellenőrzése, a gumiabroncsok
légnyomásának ellenőrzése stb.).
A Tervszerű karbantartás műveleteit az Alfa Romeo teljes márkaszerviz
hálózata meghatározott időszakok vagy megtett kilométerek/
mérföldek szerint végzi el. Ha az átvizsgálás során, a karbantartásra
előírt műveleteken túl esetleges további hibák kerülnek megállapításra,
ezek kijavítására csak a gépkocsi tulajdonosának beleegyezése esetén
kerül sor. Ha a gépkocsit gyakran használjuk utánfutó vontatására, a
karbantartási tervben előírt ellenőrzési és karbantartási műveletek
közötti intervallumokat csökkenteni kell.FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv szerinti átvizsgálási és
karbantartási műveletek elvégeztetését. Ezek elmulasztása a garancia
megszűnését eredményezheti.
Ajánlatos, hogy a használat közben esetleg jelentkező, kisebb hibák
kijavíttatásával ne várjunk a következő átvizsgálásig, hanem
haladéktalanul lépjünk kapcsolatba a legközelebbi Alfa Romeo
márkaszervizzel.
Speciális üzemanyag-ellátású és/vagy felszereltségű (pl. LPG/PB, Alfa
TCT) változatok esetén a Kezelési és karbantartási útmutatóban
leírtakon túl tanulmányozzuk a megfelelő kiegészítésekben ismertetett
specifikus pontokat is.
179
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

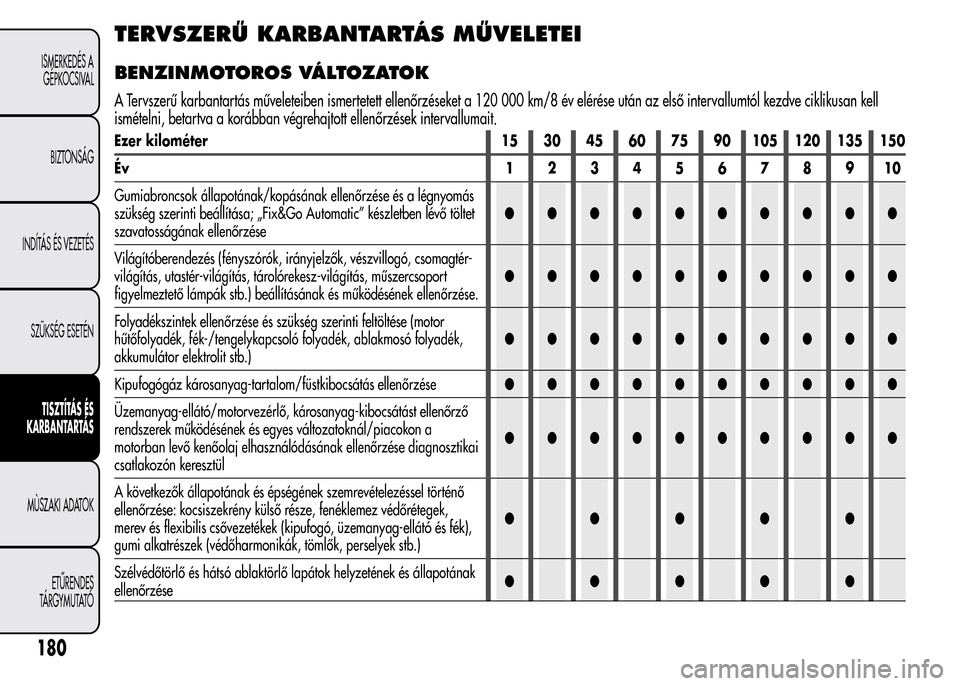

TERVSZERŰ KARBANTARTÁS MŰVELETEI
BENZINMOTOROS VÁLTOZATOK
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/8 év elérése után az első intervallumtól kezdve ciklikusan kell
ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a légnyomás
szükség szerinti beállítása; „Fix&Go Automatic” készletben lévő töltet
szavatosságának ellenőrzése●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó, csomagtér-
világítás, utastér-világítás, tárolórekesz-világítás, műszercsoport
figyelmeztető lámpák stb.) beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor
hűtőfolyadék, fék-/tengelykapcsoló folyadék, ablakmosó folyadék,
akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást ellenőrző
rendszerek működésének és egyes változatoknál/piacokon a
motorban levő kenőolaj elhasználódásának ellenőrzése diagnosztikai
csatlakozón keresztül●●●●●●●●●●
A következők állapotának és épségének szemrevételezéssel történő
ellenőrzése: kocsiszekrény külső része, fenéklemez védőrétegek,
merev és flexibilis csővezetékek (kipufogó, üzemanyag-ellátó és fék),
gumi alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és állapotának
ellenőrzése●●●●●
