2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

ÁLTALÁNOS ISMERTETÉS 1.3 JTDM-285 LE
Típuskód199B4000
Működési módDiesel
Hengerek száma és elrendezése 4, soros
Hengerfurat és dugattyúlöket (mm) 69,6 x 82
Lökettérfogat (cm³)1248
Kompresszióviszony16,8
Legnagyobb teljesítmény (CEE) (kW) 62
Legnagyobb teljesítmény (CEE) (LE) 85
hozzá tartozó fordulatszám (fordulat/perc) 3500
Legnagyobb nyomaték (CEE) (Nm) 200
Legnagyobb nyomaték (CEE) (kgm) 20,4
hozzá tartozó fordulatszám (fordulat/perc) 1500
Üzemanyag Gázolaj gépjárművek számára (EN 590 szabvány)
213
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

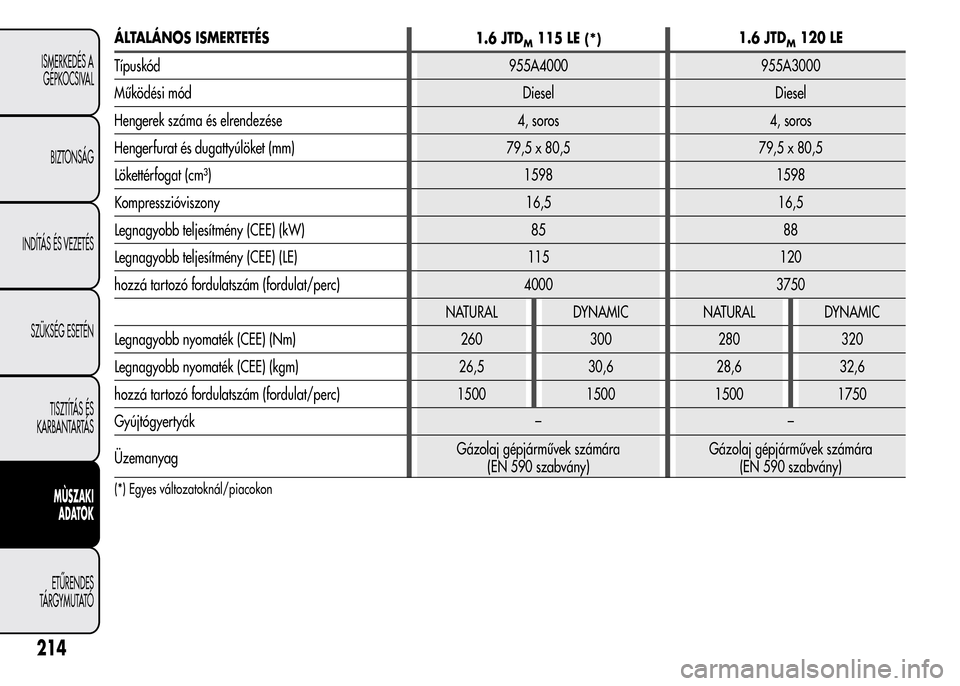

ÁLTALÁNOS ISMERTETÉS
1.6 JTDM115 LE(*)1.6 JTDM120 LE
Típuskód 955A4000 955A3000
Működési mód Diesel Diesel
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 79,5 x 80,5 79,5 x 80,5
Lökettérfogat (cm³) 1598 1598
Kompresszióviszony 16,5 16,5
Legnagyobb teljesítmény (CEE) (kW) 85 88
Legnagyobb teljesítmény (CEE) (LE) 115 120
hozzá tartozó fordulatszám (fordulat/perc) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 260 300 280 320
Legnagyobb nyomaték (CEE) (kgm) 26,5 30,6 28,6 32,6
hozzá tartozó fordulatszám (fordulat/perc) 1500 1500 1500 1750
Gyújtógyertyák – –
ÜzemanyagGázolaj gépjárművek számára
(EN 590 szabvány)Gázolaj gépjárművek számára
(EN 590 szabvány)
(*) Egyes változatoknál/piacokon
214
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ÜZEMANYAG-ELLÁTÁS
VáltozatokÜzemanyag-ellátás
Turbo TwinAir–1.4 benzinmotorHengerenkénti, fázishelyes befecskendezés kopogásérzékelővel
1.4 Turbo Multi AirFázishelyes befecskendezés kopogásérzékelővel és a szívószelepek
változó működtetésével
1.3 JTD
M-2– 1.6 JTDM„Common Rail” közvetlen befecskendezés elektronikus vezérléssel,
turbófeltöltővel és köztes levegőhűtővel
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
ERŐÁTVITEL
Változatok Sebességváltó Tengelykapcsoló Meghajtás
1.4 benzinmotor
Öt előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElöl 1.4 Turbo Multi Air 135 LE
1.3 JTD
M-2
Turbo TwinAir
Hat előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElöl 1.4 Turbo Multi Air 170 LE
Quadrifoglio Verde
1,6 JTD
M
215
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

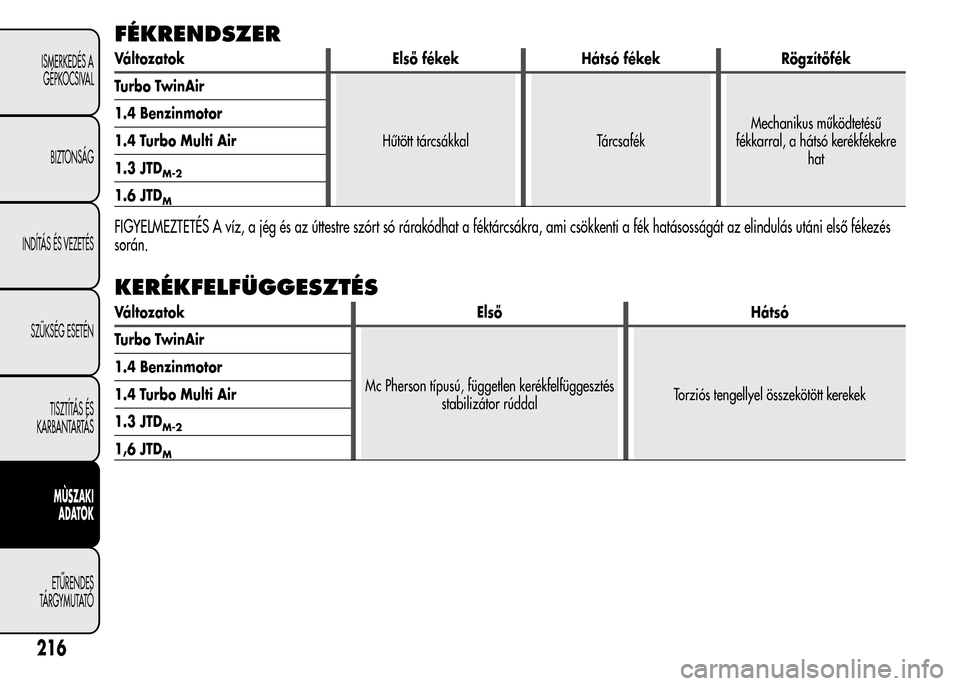

FÉKRENDSZER
Változatok Első fékek Hátsó fékek Rögzítőfék
Turbo TwinAir
Hűtött tárcsákkal TárcsafékMechanikus működtetésű
fékkarral, a hátsó kerékfékekre
hat 1.4 Benzinmotor
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTDM
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni első fékezés
során.
KERÉKFELFÜGGESZTÉS
Változatok Első Hátsó
Turbo TwinAir
Mc Pherson típusú, független kerékfelfüggesztés
stabilizátor rúddalTorziós tengellyel összekötött kerekek 1.4 Benzinmotor
1.4 Turbo Multi Air
1.3 JTD
M-2
1,6 JTDM
216
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

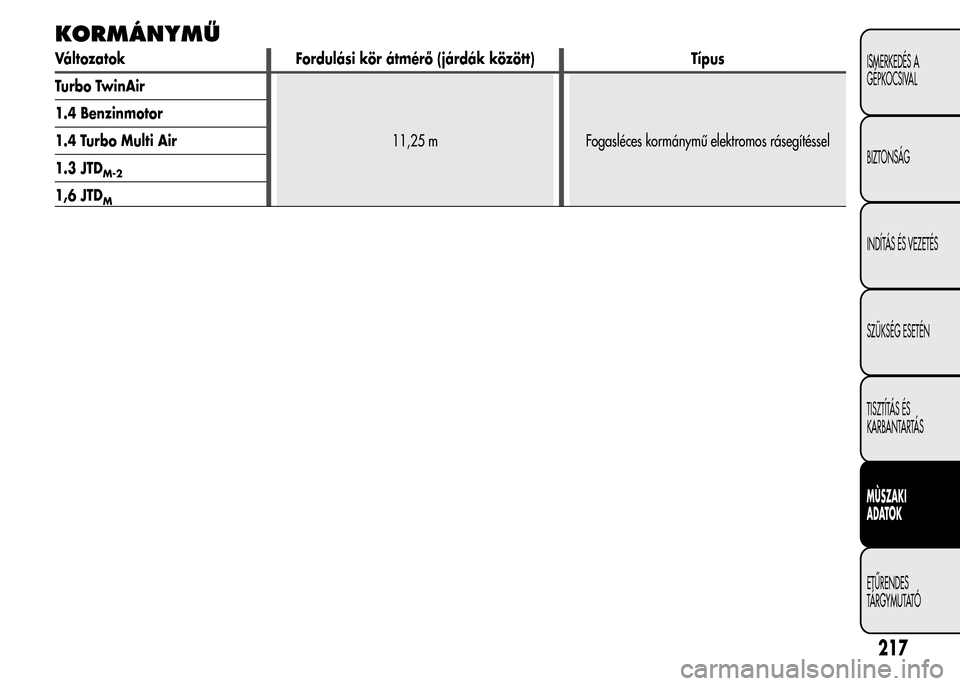

KORMÁNYMŰ
Változatok Fordulási kör átmérő (járdák között) Típus
Turbo TwinAir
11,25 m Fogasléces kormánymű elektromos rásegítéssel 1.4 Benzinmotor
1.4 Turbo Multi Air
1.3 JTD
M-2
1,6 JTDM
217
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KEREKEK
KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő nélküli, radiál
szerkezetű gumiabroncsok. A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató és a
típusbizonyítvány esetleges eltérése esetén kizárólag az utóbbi
dokumentum adatai a mértékadók. A menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a gépkocsi mind a négy kerekén
azonos méretű, gyártmányú és típusú gumiabronccsal legyen
felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem szabad
tömlőt szerelni.
SZÜKSÉGPÓTKERÉK
Sajtolt acéllemez keréktárcsa. Tömlő nélküli gumiabroncs.
A GUMIABRONCSOK JELÖLÉSI
RENDSZERE
Példaábra 175: 195/55 R 16 87H
195Névleges szélesség (S, távolság az oldalfalak között, mm-ben)
55A magasság/szélesség aránya (H/S) százalékban
RRadiál szerkezetű gumiabroncs
16Keréktárcsa átmérő hüvelykben (Ø)
91A teherbírásra jellemző szám (terhelési index)
VMaximális sebesség jelöléseMaximális sebesség jelölése
Q160 km/h-ig
R170 km/h-ig
S180 km/h-ig
T190 km/h-ig
U200 km/h-ig
H210 km/h-ig
V240 km/h-ig
W270 km/h-ig
Y300 km/h-ig
A megengedett maximális sebesség jelölése téli
gumiabroncsoknál
QM+S160 km/h-ig
TM + S190 km/h-ig
HM+S210 km/h-ig
ábra 175A0J0139
218
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

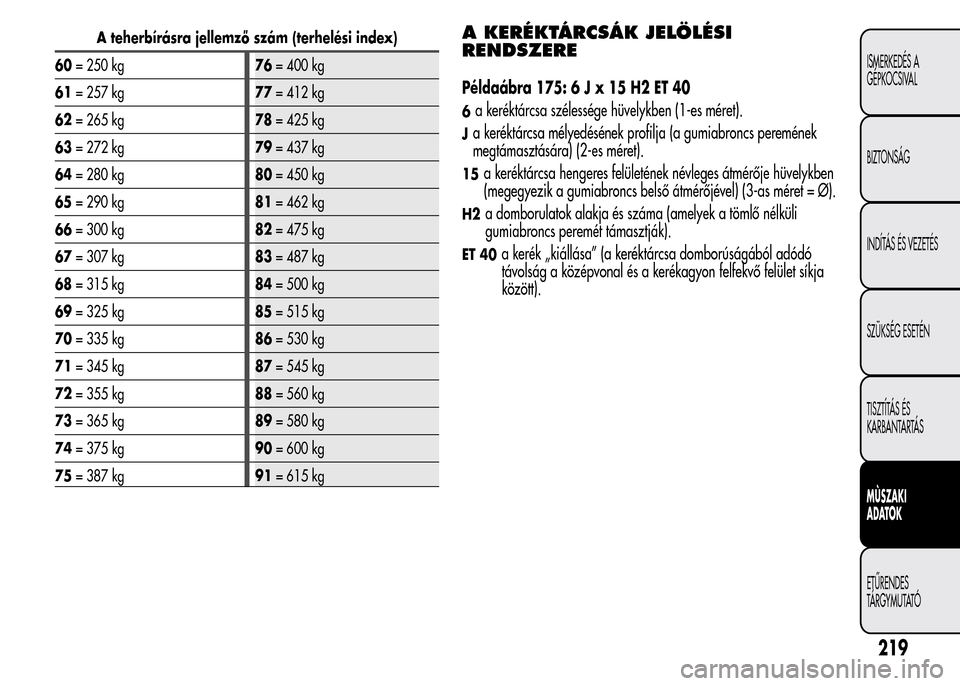

A teherbírásra jellemző szám (terhelési index)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgA KERÉKTÁRCSÁK JELÖLÉSI
RENDSZERE
Példaábra 175:6Jx15H2ET40
6a keréktárcsa szélessége hüvelykben (1-es méret).
Ja keréktárcsa mélyedésének profilja (a gumiabroncs peremének
megtámasztására) (2-es méret).
15a keréktárcsa hengeres felületének névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső átmérőjével) (3-as méret = Ø).
H2a domborulatok alakja és száma (amelyek a tömlő nélküli
gumiabroncs peremét támasztják).
ET 40a kerék „kiállása” (a keréktárcsa domborúságából adódó
távolság a középvonal és a kerékagyon felfekvő felület síkja
között).
219
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

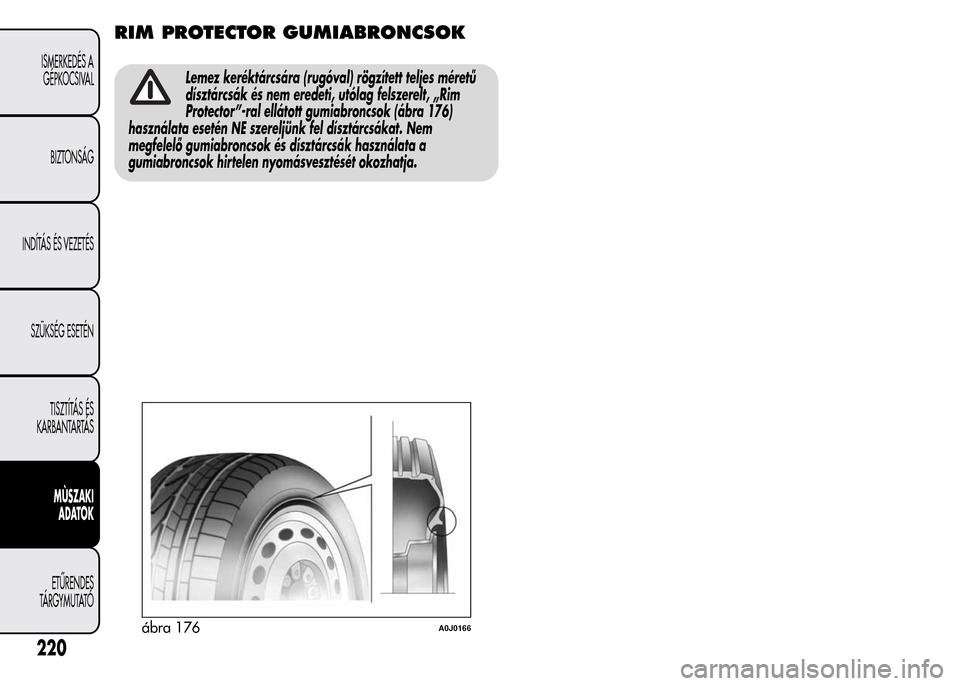

RIM PROTECTOR GUMIABRONCSOK
Lemez keréktárcsára (rugóval) rögzített teljes méretű
dísztárcsák és nem eredeti, utólag felszerelt, „Rim
Protector”-ral ellátott gumiabroncsok (ábra 176)
használata esetén NE szereljünk fel dísztárcsákat. Nem
megfelelő gumiabroncsok és dísztárcsák használata a
gumiabroncsok hirtelen nyomásvesztését okozhatja.
ábra 176A0J0166
