2015 Alfa Romeo MiTo Kezelési útmutató (in Hungarian)

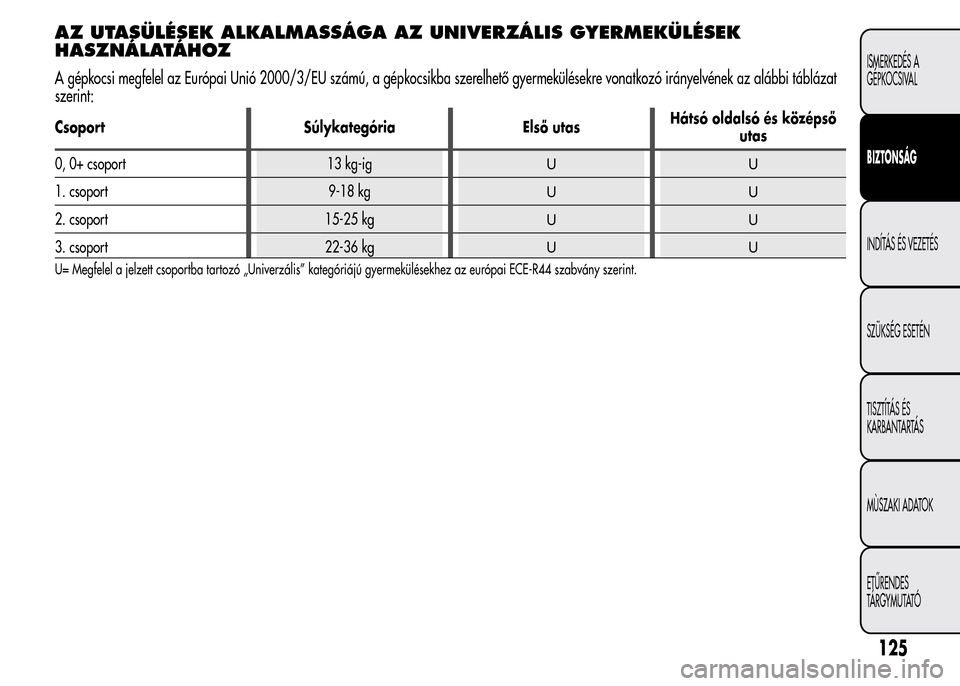

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERZÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az alábbi táblázat
szerint:
Csoport Súlykategória Első utasHátsó oldalsó és középső
utas
0, 0+ csoport 13 kg-ig
UU
1. csoport 9-18 kgUU
2. csoport 15-25 kgUU
3. csoport 22-36 kgUU
U= Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
125
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

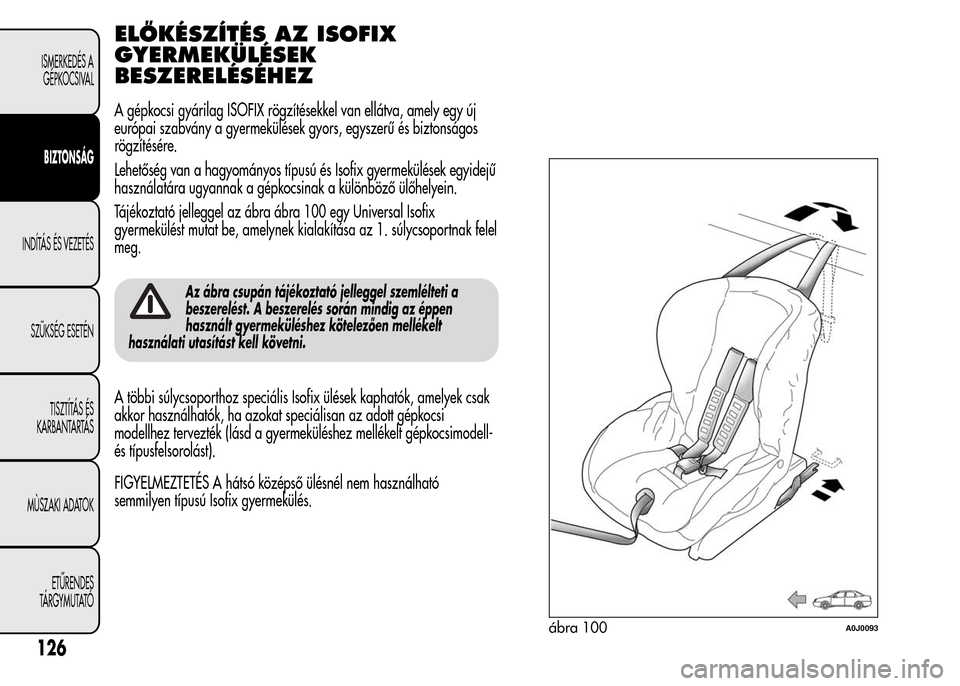

ELŐKÉSZÍTÉS AZ ISOFIX
GYERMEKÜLÉSEK
BESZERELÉSÉHEZ
A gépkocsi gyárilag ISOFIX rögzítésekkel van ellátva, amely egy új
európai szabvány a gyermekülések gyors, egyszerű és biztonságos
rögzítésére.
Lehetőség van a hagyományos típusú és Isofix gyermekülések egyidejű
használatára ugyannak a gépkocsinak a különböző ülőhelyein.
Tájékoztató jelleggel az ábra ábra 100 egy Universal Isofix
gyermekülést mutat be, amelynek kialakítása az 1. súlycsoportnak felel
meg.
Az ábra csupán tájékoztató jelleggel szemlélteti a
beszerelést. A beszerelés során mindig az éppen
használt gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
A többi súlycsoporthoz speciális Isofix ülések kaphatók, amelyek csak
akkor használhatók, ha azokat speciálisan az adott gépkocsi
modellhez tervezték (lásd a gyermeküléshez mellékelt gépkocsimodell-
és típusfelsorolást).
FIGYELMEZTETÉS A hátsó középső ülésnél nem használható
semmilyen típusú Isofix gyermekülés.
ábra 100A0J0093
126
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

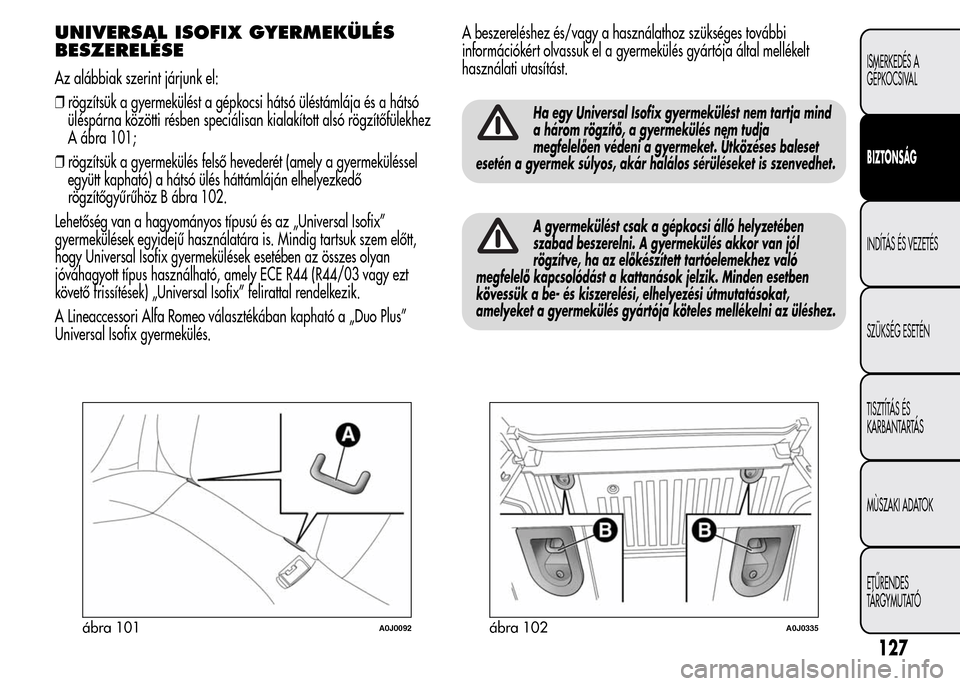

UNIVERSAL ISOFIX GYERMEKÜLÉS
BESZERELÉSE
Az alábbiak szerint járjunk el:
❒rögzítsük a gyermekülést a gépkocsi hátsó üléstámlája és a hátsó
üléspárna közötti résben speciálisan kialakított alsó rögzítőfülekhez
A ábra 101;
❒rögzítsük a gyermekülés felső hevederét (amely a gyermeküléssel
együtt kapható) a hátsó ülés háttámláján elhelyezkedő
rögzítőgyűrűhöz B ábra 102.
Lehetőség van a hagyományos típusú és az „Universal Isofix”
gyermekülések egyidejű használatára is. Mindig tartsuk szem előtt,
hogy Universal Isofix gyermekülések esetében az összes olyan
jóváhagyott típus használható, amely ECE R44 (R44/03 vagy ezt
követő frissítések) „Universal Isofix” felirattal rendelkezik.
A Lineaccessori Alfa Romeo választékában kapható a „Duo Plus”
Universal Isofix gyermekülés.A beszereléshez és/vagy a használathoz szükséges további
információkért olvassuk el a gyermekülés gyártója által mellékelt
használati utasítást.
Ha egy Universal Isofix gyermekülést nem tartja mind
a három rögzítő, a gyermekülés nem tudja
megfelelően védeni a gyermeket. Ütközéses baleset
esetén a gyermek súlyos, akár halálos sérüléseket is szenvedhet.
A gyermekülést csak a gépkocsi álló helyzetében
szabad beszerelni. A gyermekülés akkor van jól
rögzítve, ha az előkészített tartóelemekhez való
megfelelő kapcsolódást a kattanások jelzik. Minden esetben
kövessük a be- és kiszerelési, elhelyezési útmutatásokat,
amelyeket a gyermekülés gyártója köteles mellékelni az üléshez.
ábra 101A0J0092ábra 102A0J0335
127
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

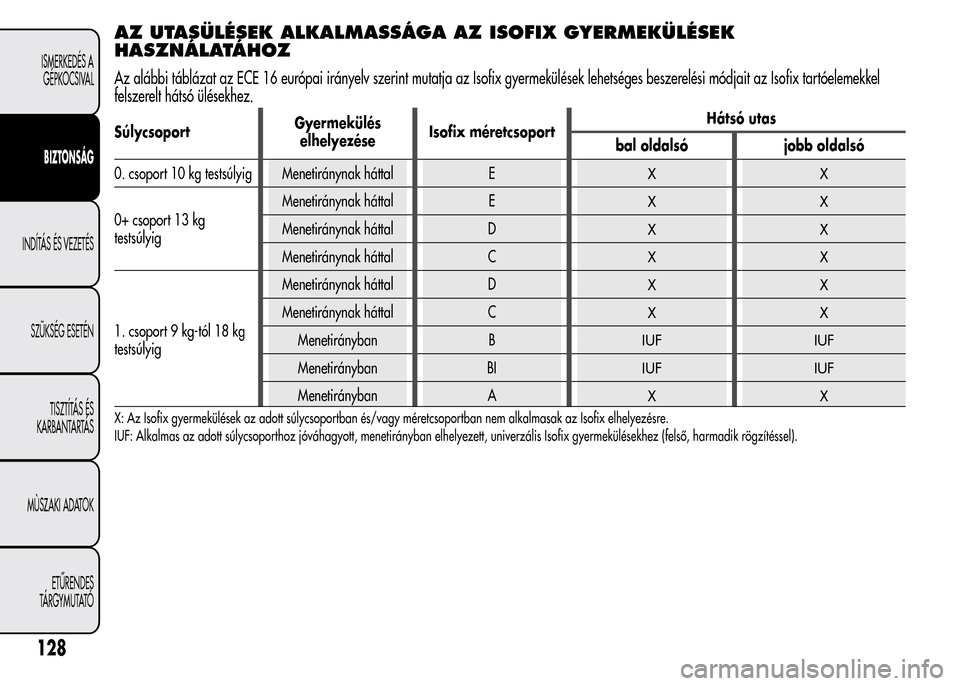

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix tartóelemekkel
felszerelt hátsó ülésekhez.
SúlycsoportGyermekülés
elhelyezéseIsofix méretcsoportHátsó utas
bal oldalsó jobb oldalsó
0. csoport 10 kg testsúlyig Menetiránynak háttal E
XX
0+ csoport 13 kg
testsúlyigMenetiránynak háttal E
XX
Menetiránynak háttal DXX
Menetiránynak háttal CXX
1. csoport 9 kg-tól 18 kg
testsúlyigMenetiránynak háttal D
XX
Menetiránynak háttal CXX
Menetirányban BIUF IUF
Menetirányban BIIUF IUF
Menetirányban AXX
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IUF: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
128
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A beszerelés során mindig az éppen használt
gyermeküléshez kötelezően mellékelt használati
utasítást kell követni.
A gyermekek biztonságos szállítása érdekében
betartandó főbb figyelmeztetések
❒Ajánlatos a gyermeküléseket mindig a hátsó üléseken elhelyezni,
mert ezek a helyek bizonyultak legbiztonságosabbnak ütközés
esetén.
❒A lehető leghosszabb ideig, lehetőleg a gyermek 2 éves koráig
tartsuk a gyermekülést a menetiránynak háttal fordított helyzetben.
❒Amennyiben a hátsó ülésekre szerelünk egy gyermekülést a
menetiránynak háttal fordított helyzetbe, tanácsos azt a lehető
legelőrébb, olyan pozícióba helyezni, amit az első ülés pozíciója
lehetővé tesz.
❒Ha az utas oldali elülső légzsák működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására, amit a műszercsoportban folyamatosan
világító figyelmeztető fény jelez.
❒Mindig szigorúan kövessük a gyártó által megadott, a
gyermeküléshez mellékelt utasításokat. Őrizzük ezeket a gépkocsi
dokumentumaival és jelen kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt gyermekülést.❒Minden gyermekülés szigorúan egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.
❒Mindig ellenőrizzük, hogy a biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
❒Mindig ellenőrizzük a gyermekülés biztonságos elhelyezését a
rögzítő hevederek meghúzásával.
❒Menet közben ne engedjük, hogy a gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
❒Ne engedjük, hogy a gyermek a vállövet átlósan vezesse a karja
alatt vagy a háta mögött.
❒Soha ne szállítsunk gyermeket, még újszülöttet sem, felnőtt ölében.
Ütközés esetén senki nem képes egy gyermeket megtartani.
❒Ütközéses baleset után cseréljük ki a gyermekülést egy újra.
129
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

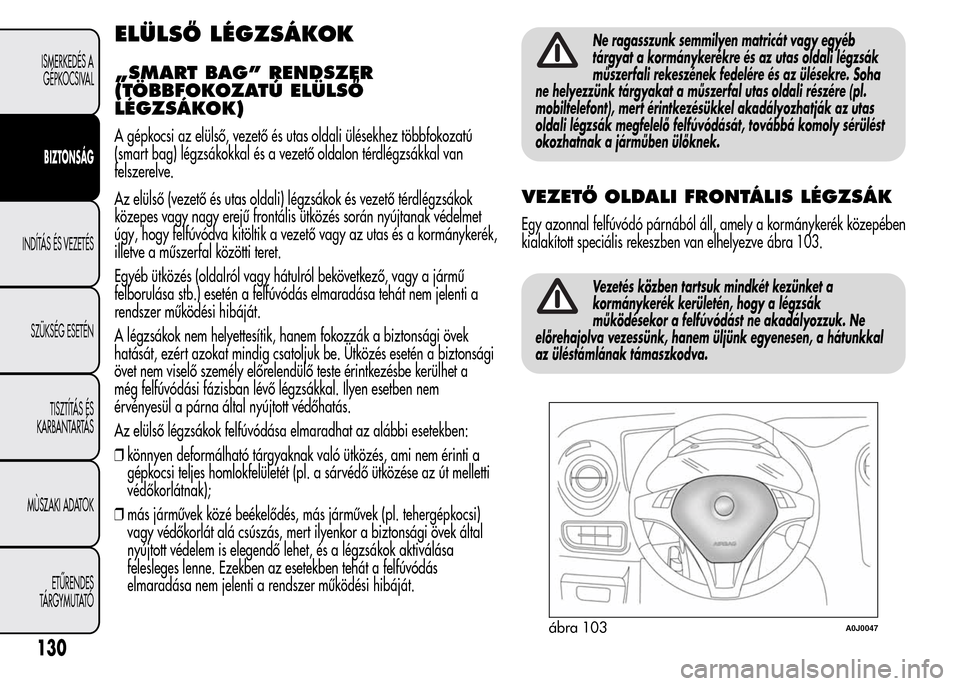

ELÜLSŐ LÉGZSÁKOK
„SMART BAG” RENDSZER
(TÖBBFOKOZATÚ ELÜLSŐ
LÉGZSÁKOK)
A gépkocsi az elülső, vezető és utas oldali ülésekhez többfokozatú
(smart bag) légzsákokkal és a vezető oldalon térdlégzsákkal van
felszerelve.
Az elülső (vezető és utas oldali) légzsákok és vezető térdlégzsákok
közepes vagy nagy erejű frontális ütközés során nyújtanak védelmet
úgy, hogy felfúvódva kitöltik a vezető vagy az utas és a kormánykerék,
illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról bekövetkező, vagy a jármű
felborulása stb.) esetén a felfúvódás elmaradása tehát nem jelenti a
rendszer működési hibáját.
A légzsákok nem helyettesítik, hanem fokozzák a biztonsági övek
hatását, ezért azokat mindig csatoljuk be. Ütközés esetén a biztonsági
övet nem viselő személy előrelendülő teste érintkezésbe kerülhet a
még felfúvódási fázisban lévő légzsákkal. Ilyen esetben nem
érvényesül a párna által nyújtott védőhatás.
Az elülső légzsákok felfúvódása elmaradhat az alábbi esetekben:
❒könnyen deformálható tárgyaknak való ütközés, ami nem érinti a
gépkocsi teljes homlokfelületét (pl. a sárvédő ütközése az út melletti
védőkorlátnak);
❒más járművek közé beékelődés, más járművek (pl. tehergépkocsi)
vagy védőkorlát alá csúszás, mert ilyenkor a biztonsági övek által
nyújtott védelem is elegendő lehet, és a légzsákok aktiválása
felesleges lenne. Ezekben az esetekben tehát a felfúvódás
elmaradása nem jelenti a rendszer működési hibáját.
Ne ragasszunk semmilyen matricát vagy egyéb
tárgyat a kormánykerékre és az utas oldali légzsák
műszerfali rekeszének fedelére és az ülésekre. Soha
ne helyezzünk tárgyakat a műszerfal utas oldali részére (pl.
mobiltelefont), mert érintkezésükkel akadályozhatják az utas
oldali légzsák megfelelő felfúvódását, továbbá komoly sérülést
okozhatnak a járműben ülőknek.
VEZETŐ OLDALI FRONTÁLIS LÉGZSÁK
Egy azonnal felfúvódó párnából áll, amely a kormánykerék közepében
kialakított speciális rekeszben van elhelyezve ábra 103.
Vezetés közben tartsuk mindkét kezünket a
kormánykerék kerületén, hogy a légzsák
működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen, a hátunkkal
az üléstámlának támaszkodva.
ábra 103A0J0047
130
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

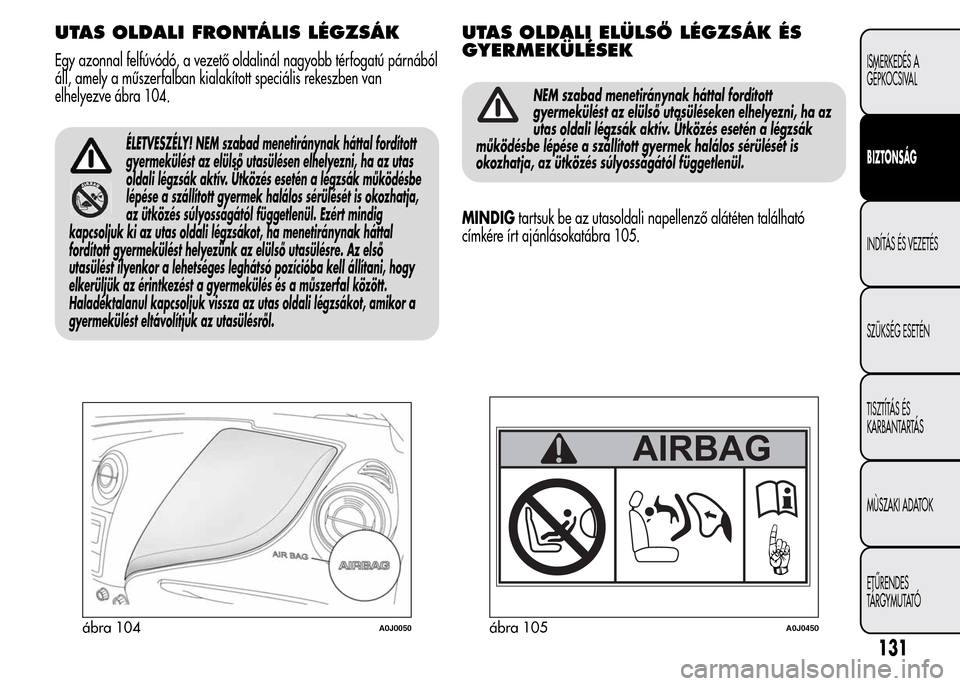

UTAS OLDALI FRONTÁLIS LÉGZSÁK
Egy azonnal felfúvódó, a vezető oldalinál nagyobb térfogatú párnából
áll, amely a műszerfalban kialakított speciális rekeszben van
elhelyezve ábra 104.
ÉLETVESZÉLY! NEM szabad menetiránynak háttal fordított
gyermekülést az elülső utasülésen elhelyezni, ha az utas
oldali légzsák aktív. Ütközés esetén a légzsák működésbe
lépése a szállított gyermek halálos sérülését is okozhatja,
az ütközés súlyosságától függetlenül. Ezért mindig
kapcsoljuk ki az utas oldali légzsákot, ha menetiránynak háttal
fordított gyermekülést helyezünk az elülső utasülésre. Az első
utasülést ilyenkor a lehetséges leghátsó pozícióba kell állítani, hogy
elkerüljük az érintkezést a gyermekülés és a műszerfal között.
Haladéktalanul kapcsoljuk vissza az utas oldali légzsákot, amikor a
gyermekülést eltávolítjuk az utasülésről.
UTAS OLDALI ELÜLSŐ LÉGZSÁK ÉS
GYERMEKÜLÉSEK
NEM szabad menetiránynak háttal fordított
gyermekülést az elülső utasüléseken elhelyezni, ha az
utas oldali légzsák aktív. Ütközés esetén a légzsák
működésbe lépése a szállított gyermek halálos sérülését is
okozhatja, az ütközés súlyosságától függetlenül.
MINDIGtartsuk be az utasoldali napellenző alátéten található
címkére írt ajánlásokatábra 105.
ábra 104A0J0050ábra 105A0J0450
131
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

UTAS OLDALI ELÜLSŐ LÉGZSÁK ÉS GYERMEKÜLÉSEK: FIGYELEM
ábra 106A0J0451
