2015 Alfa Romeo 4C ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

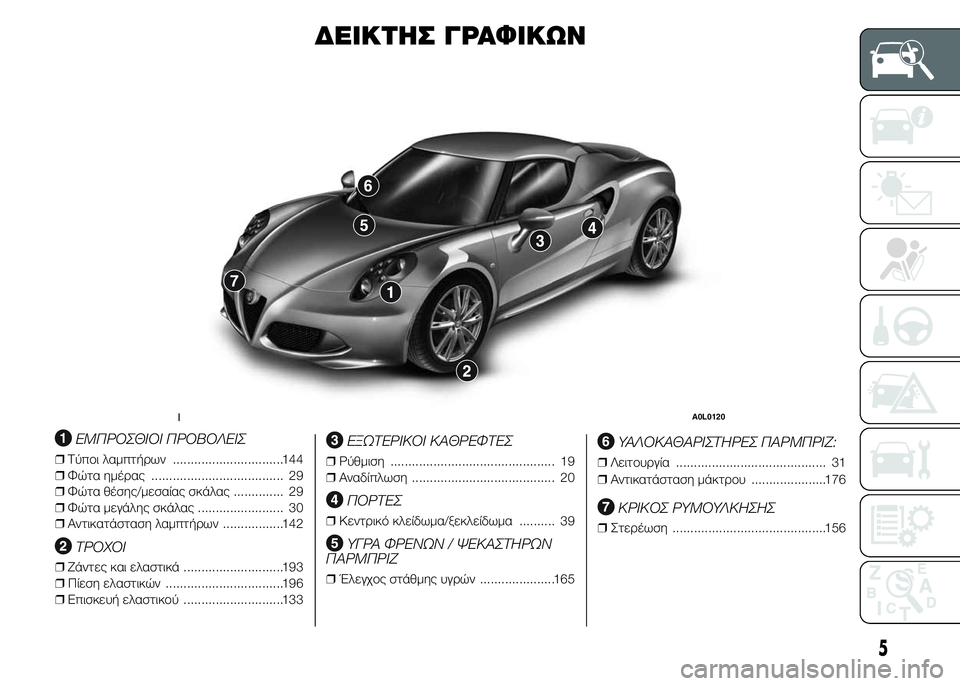

ΔΕΙΚΤΗΣ ΓΡΑΦΙΚΩΝ
.
ΕΜΠΡΟΣΘΙΟΙ ΠΡΟΒΟΛΕΙΣ
❒Τύποι λαμπτήρων ...............................144
❒Φώτα ημέρας ..................................... 29
❒Φώτα θέσης/μεσαίας σκάλας .............. 29
❒Φώτα μεγάλης σκάλας ........................ 30
❒Αντικατάσταση λαμπτήρων .................142
ΤΡΟΧΟΙ
❒Ζάντες και ελαστικά ............................193
❒Πίεση ελαστικών .................................196
❒Επισκευή ελαστικού ............................133
ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
❒Ρύθμιση .............................................. 19
❒Αναδίπλωση ........................................ 20
ΠΟΡΤΕΣ
❒Κεντρικό κλείδωμα/ξεκλείδωμα .......... 39
ΥΓΡΑ ΦΡΕΝΩΝ / ΨΕΚΑΣΤΗΡΩΝ
ΠΑΡΜΠΡΙΖ
❒Έλεγχος στάθμης υγρών .....................165
ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΕΣ ΠΑΡΜΠΡΙΖ:
❒Λειτουργία .......................................... 31
❒Αντικατάσταση μάκτρου .....................176
ΚΡΙΚΟΣ ΡΥΜΟΥΛΚΗΣΗΣ
❒Στερέωση ...........................................156
1A0L0120
5

.
ΟΠΙΣΘΙΟΙ ΠΡΟΒΟΛΕΙΣ
❒Τύποι λαμπτήρων ...............................144
❒Αντικατάσταση λαμπτήρων .................142
ΠΟΡΤΜΠΑΓΚΑΖ / ΚΑΠΟ
ΚΙΝΗΤΗΡΑ
❒Άνοιγμα/κλείσιμο ................................. 42
ΚΙΝΗΤΗΡΑΣ
❒Έλεγχος στάθμης υγρών .....................165
❒Τεχνικά στοιχεία ..................................187
ΤΑΠΑ ΡΕΖΕΡΒΟΥΑΡ
❒Άνοιγμα/κλείσιμο ................................. 64
2A0L0121
6
ΔΕΙΚΤΗΣ ΓΡΑΦΙΚΩΝ

.
ΑΕΡΑΓΩΓΟΙ
❒Σύστημα κλιματισμού .......................... 20
ΑΡΙΣΤΕΡΟ ΧΕΙΡΙΣΤΗΡΙΟ
❒Εξωτερικά φώτα ................................. 29
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
❒Πίνακας οργάνων ................................ 68
❒Λυχνίες ............................................... 81
ΔΕΞΙΟ ΧΕΙΡΙΣΤΗΡΙΟ
❒Καθαρισμός τζαμιών ........................... 31
ΑΕΡΟΣΑΚΟΣ ΣΤΗΝ ΠΛΕΥΡΑ ΤΟΥ
ΣΥΝΟΔΗΓΟΥ
❒Λειτουργία ..........................................111
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ ΕΠΑΝΩ ΣΤΟ
ΤΑΜΠΛΟ
❒Πίσω φώτα ομίχλης ............................ 35
❒Κλείδωμα θυρών ................................. 37
❒Ξεθάμπωμα εξωτερικών καθρεφτών ... 28
ΚΑΛΟΡΙΦΕΡ/ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
❒Κλιματική άνεση ................................. 22
❒Θέρμανση και εξαερισμός ................... 23
❒Χειροκίνητο σύστημα κλιματισμού ....... 26
ΤΙΜΟΝΙ
❒Ρύθμιση .............................................. 18
❒Μετωπικός αερόσακος οδηγού ...........111
ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ
❒Μενού set up ...................................... 71
❒Κατηγορίες μενού ............................... 72
3A0L0144
7

.
ΚΑΘΙΣΜΑΤΑ
❒Ρύθμιση κατά μήκος ........................... 16
❒Ρύθμιση πλάτης καθίσματος ............... 16
ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
❒Λειτουργία .......................................... 0
ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ
❒Χρήση του κιβωτίου ταχυτήτων ..........118
ΦΩΤΑ ΑΛΑΡΜ
❒Λειτουργία .......................................... 35
ΣΥΣΤΗΜΑ ALFA D.N.A.
❒Λειτουργία .......................................... 51
ΧΕΙΡΟΦΡΕΝΟ
❒Λειτουργία ..........................................117
ΠΡΙΖΑ ΡΕΥΜΑΤΟΣ / ΑΝΑΠΤΗΡΑΣ
❒Πρίζα ρεύματος .................................. 37
❒Αναπτήρας ......................................... 37
ΖΩΝΕΣ ΑΣΦΑΛΕΙΑΣ
❒Χρήση .................................................102
❒Σημαντικές επισημάνσεις ....................102
4A0L0009
8
ΔΕΙΚΤΗΣ ΓΡΑΦΙΚΩΝ

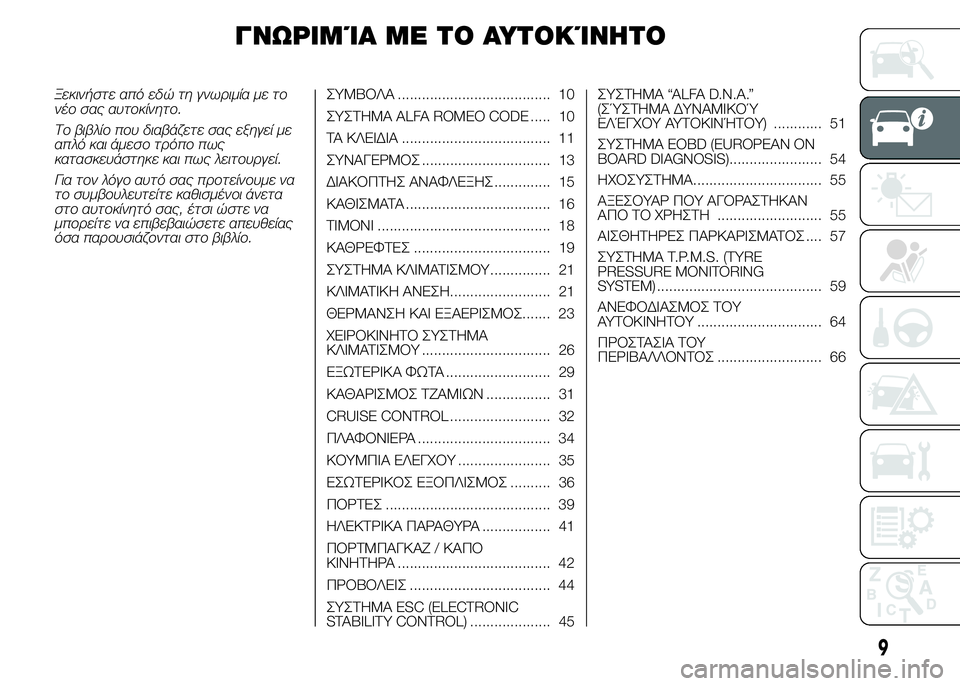

ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Ξεκινήστε από εδώ τη γνωριμία με το
νέο σας αυτοκίνητο.
Το βιβλίο που διαβάζετε σας εξηγεί με
απλό και άμεσο τρόπο πως
κατασκευάστηκε και πως λειτουργεί.
Για τον λόγο αυτό σας προτείνουμε να
το συμβουλευτείτε καθισμένοι άνετα
στο αυτοκίνητό σας, έτσι ώστε να
μπορείτε να επιβεβαιώσετε απευθείας
όσα παρουσιάζονται στο βιβλίο.ΣΥΜΒΟΛΑ ...................................... 10
ΣΥΣΤΗΜΑ ALFA ROMEO CODE ..... 10
ΤΑ ΚΛΕΙΔΙΑ ..................................... 11
ΣΥΝΑΓΕΡΜΟΣ ................................ 13
ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ .............. 15
ΚΑΘΙΣΜΑΤΑ .................................... 16
ΤΙΜΟΝΙ ........................................... 18
ΚΑΘΡΕΦΤΕΣ .................................. 19
ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ............... 21
ΚΛΙΜΑΤΙΚΗ ΑΝΕΣΗ......................... 21
ΘΕΡΜΑΝΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ....... 23
ΧΕΙΡΟΚΙΝΗΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ ................................ 26
ΕΞΩΤΕΡΙΚΑ ΦΩΤΑ .......................... 29
ΚΑΘΑΡΙΣΜΟΣ ΤΖΑΜΙΩΝ ................ 31
CRUISE CONTROL ......................... 32
ΠΛΑΦΟΝΙΕΡΑ ................................. 34
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ ....................... 35
ΕΣΩΤΕΡΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ .......... 36
ΠΟΡΤΕΣ ......................................... 39
ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ ................. 41
ΠΟΡΤΜΠΑΓΚΑΖ / ΚΑΠΟ
ΚΙΝΗΤΗΡΑ ...................................... 42
ΠΡΟΒΟΛΕΙΣ ................................... 44
ΣΥΣΤΗΜΑ ESC (ELECTRONIC
STABILITY CONTROL) .................... 45ΣΥΣΤΗΜΑ “ALFA D.N.A.”
(ΣΎΣΤΗΜΑ ΔΥΝΑΜΙΚΟΎ
ΕΛΈΓΧΟΥ ΑΥΤΟΚΙΝΉΤΟΥ) ............ 51
ΣΥΣΤΗΜΑ EOBD (EUROPEAN ON
BOARD DIAGNOSIS)....................... 54
ΗΧΟΣΥΣΤΗΜΑ................................ 55
ΑΞΕΣΟΥΑΡ ΠΟΥ ΑΓΟΡΑΣΤΗΚΑΝ
ΑΠΟ ΤΟ ΧΡΗΣΤΗ .......................... 55
ΑΙΣΘΗΤΗΡΕΣ ΠΑΡΚΑΡΙΣΜΑΤΟΣ .... 57
ΣΥΣΤΗΜΑ T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ......................................... 59
ΑΝΕΦΟΔΙΑΣΜΟΣ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ ............................... 64
ΠΡΟΣΤΑΣΙΑ ΤΟΥ
ΠΕΡΙΒΑΛΛΟΝΤΟΣ .......................... 66
9

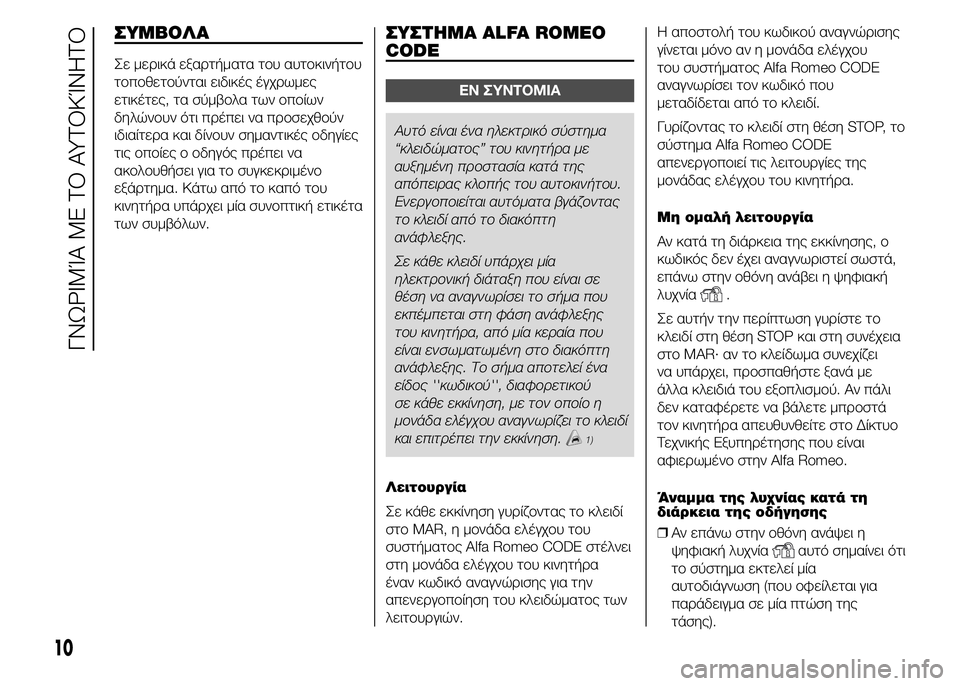

ΣΥΜΒΟΛΑ
Σε μερικά εξαρτήματα του αυτοκινήτου
τοποθετούνται ειδικές έγχρωμες
ετικέτες, τα σύμβολα των οποίων
δηλώνουν ότι πρέπει να προσεχθούν
ιδιαίτερα και δίνουν σημαντικές οδηγίες
τις οποίες ο οδηγός πρέπει να
ακολουθήσει για το συγκεκριμένο
εξάρτημα. Κάτω από το καπό του
κινητήρα υπάρχει μία συνοπτική ετικέτα
των συμβόλων.
ΣΥΣΤΗΜΑ ALFA ROMEO
CODE
ΕΝ ΣΥΝΤΟΜΙΑ
Αυτό είναι ένα ηλεκτρικό σύστημα
“κλειδώματος” του κινητήρα με
αυξημένη προστασία κατά της
απόπειρας κλοπής του αυτοκινήτου.
Ενεργοποιείται αυτόματα βγάζοντας
το κλειδί από το διακόπτη
ανάφλεξης.
Σε κάθε κλειδί υπάρχει μία
ηλεκτρονική διάταξη που είναι σε
θέση να αναγνωρίσει το σήμα που
εκπέμπεται στη φάση ανάφλεξης
του κινητήρα, από μία κεραία που
είναι ενσωματωμένη στο διακόπτη
ανάφλεξης. Το σήμα αποτελεί ένα
είδος ''κωδικού'', διαφορετικού
σε κάθε εκκίνηση, με τον οποίο η
μονάδα ελέγχου αναγνωρίζει το κλειδί
και επιτρέπει την εκκίνηση.
1)
Λειτουργία
Σε κάθε εκκίνηση γυρίζοντας το κλειδί
στο MAR, η μονάδα ελέγχου του
συστήματος Alfa Romeo CODE στέλνει
στη μονάδα ελέγχου του κινητήρα
έναν κωδικό αναγνώρισης για την
απενεργοποίηση του κλειδώματος των
λειτουργιών.Η αποστολή του κωδικού αναγνώρισης
γίνεται μόνο αν η μονάδα ελέγχου
του συστήματος Alfa Romeo CODE
αναγνωρίσει τον κωδικό που
μεταδίδεται από το κλειδί.
Γυρίζοντας το κλειδί στη θέση STOP, το
σύστημα Alfa Romeo CODE
απενεργοποιεί τις λειτουργίες της
μονάδας ελέγχου του κινητήρα.
Μη ομαλή λειτουργία
Αν κατά τη διάρκεια της εκκίνησης, ο
κωδικός δεν έχει αναγνωριστεί σωστά,
επάνω στην οθόνη ανάβει η ψηφιακή
λυχνία
.
Σε αυτήν την περίπτωση γυρίστε το
κλειδί στη θέση STOP και στη συνέχεια
στο MAR· αν το κλείδωμα συνεχίζει
να υπάρχει, προσπαθήστε ξανά με
άλλα κλειδιά του εξοπλισμού. Αν πάλι
δεν καταφέρετε να βάλετε μπροστά
τον κινητήρα απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
Άναμμα της λυχνίας κατά τη
διάρκεια της οδήγησης
❒Αν επάνω στην οθόνη ανάψει η
ψηφιακή λυχνία
αυτό σημαίνει ότι
το σύστημα εκτελεί μία
αυτοδιάγνωση (που οφείλεται για
παράδειγμα σε μία πτώση της
τάσης).
10
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ

❒Εάν η ψηφιακή λυχνίασυνεχίζει
να παραμένει αναμμένη,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
ΣHMEIΩΣH
1) Βίαια χτυπήματα μπορούν να
καταστρέψουν τα ηλεκτρονικά
εξαρτήματα που υπάρχουν μέσα
στο κλειδί. Για να διασφαλιστεί
η άριστη αποτελεσματικότητα των
ηλεκτρονικών διατάξεων του
κλειδιού, μην το αφήνετε
εκτεθειμένο στην ηλιακή
ακτινοβολία.
ΤΑ ΚΛΕΙΔΙΑ
ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ
Λειτουργία
Το μεταλλικό ένθετο A εικ. 5
ενεργοποιεί:
❒το διακόπτη ανάφλεξης (εκκίνησης)
❒την κλειδαριά των θυρών.
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
Λειτουργία
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Το μεταλλικό ένθετο A εικ. 6
ενεργοποιεί:
❒το διακόπτη ανάφλεξης (εκκίνησης)
❒την κλειδαριά των θυρών.Πατήστε το πλήκτρο B για να
ανοίξετε/κλείσετε το μεταλλικό ένθετο.1)
Ξεκλείδωμα θυρών
Σύντομη πίεση του πλήκτρου
:
ξεκλείδωμα των θυρών, άναμμα της
εσωτερικής πλαφονιέρας και διπλή
φωτεινή επισήμανση των φλας (για
εκδόσεις/αγορές όπου προβλέπεται).
Το ξεκλείδωμα των θυρών γίνεται
αυτόματα στην περίπτωση επέμβασης
του συστήματος διακοπής του
καυσίμου.
Αν κλειδώνοντας τις πόρτες, μία ή
περισσότερες πόρτες δεν έχουν κλείσει
καλά, το LED αναβοσβήνει γρήγορα
μαζίμεταφλας.
5A0L0005
6A0L0006
11

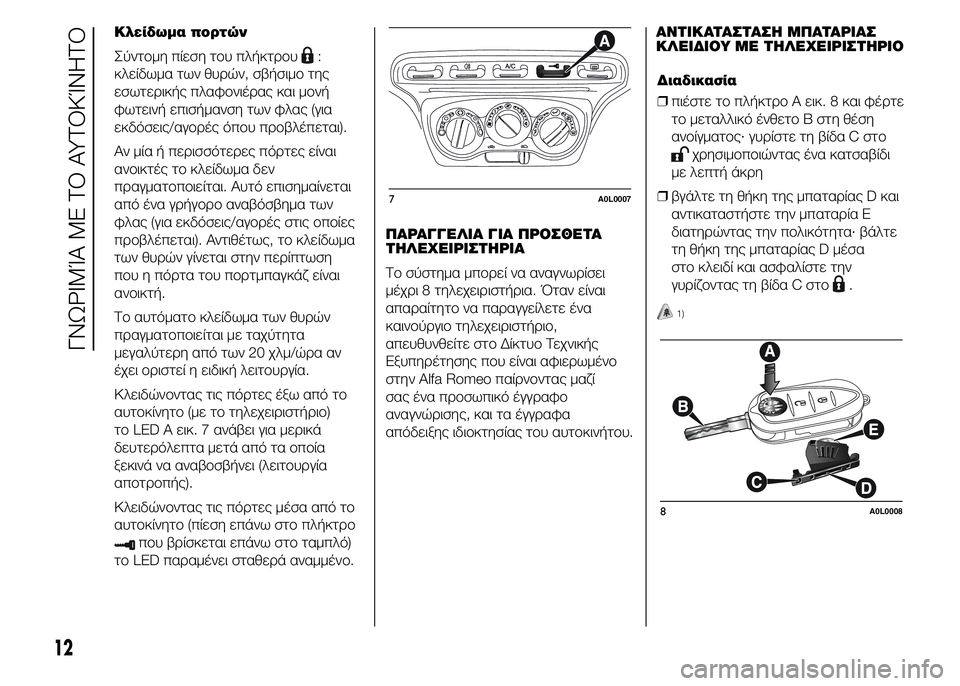

Κλείδωμα πορτών
Σύντομη πίεση του πλήκτρου
:
κλείδωμα των θυρών, σβήσιμο της
εσωτερικής πλαφονιέρας και μονή
φωτεινή επισήμανση των φλας (για
εκδόσεις/αγορές όπου προβλέπεται).
Αν μία ή περισσότερες πόρτες είναι
ανοικτές το κλείδωμα δεν
πραγματοποιείται. Αυτό επισημαίνεται
από ένα γρήγορο αναβόσβημα των
φλας (για εκδόσεις/αγορές στις οποίες
προβλέπεται). Αντιθέτως, το κλείδωμα
των θυρών γίνεται στην περίπτωση
που η πόρτα του πορτμπαγκάζ είναι
ανοικτή.
Το αυτόματο κλείδωμα των θυρών
πραγματοποιείται με ταχύτητα
μεγαλύτερη από των 20 χλμ/ώρα αν
έχει οριστεί η ειδική λειτουργία.
Κλειδώνοντας τις πόρτες έξω από το
αυτοκίνητο (με το τηλεχειριστήριο)
το LED A εικ. 7 ανάβει για μερικά
δευτερόλεπτα μετά από τα οποία
ξεκινά να αναβοσβήνει (λειτουργία
αποτροπής).
Κλειδώνοντας τις πόρτες μέσα από το
αυτοκίνητο (πίεση επάνω στο πλήκτρο
που βρίσκεται επάνω στο ταμπλό)
το LED παραμένει σταθερά αναμμένο.ΠΑΡΑΓΓΕΛΙΑ ΓΙΑ ΠΡΟΣΘΕΤΑ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΑ
Το σύστημα μπορεί να αναγνωρίσει
μέχρι 8 τηλεχειριστήρια. Όταν είναι
απαραίτητο να παραγγείλετε ένα
καινούργιο τηλεχειριστήριο,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo παίρνοντας μαζί
σας ένα προσωπικό έγγραφο
αναγνώρισης, και τα έγγραφα
απόδειξης ιδιοκτησίας του αυτοκινήτου.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ
ΚΛΕΙΔΙΟΥ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
Διαδικασία
❒πιέστε το πλήκτρο A εικ. 8 και φέρτε
το μεταλλικό ένθετο B στη θέση
ανοίγματος· γυρίστε τη βίδα C στο
χρησιμοποιώντας ένα κατσαβίδι
με λεπτή άκρη
❒βγάλτε τη θήκη της μπαταρίας D και
αντικαταστήστε την μπαταρία E
διατηρώντας την πολικότητα· βάλτε
τη θήκη της μπαταρίας D μέσα
στο κλειδί και ασφαλίστε την
γυρίζοντας τη βίδα C στο
.
1)
7A0L0007
8A0L0008
12
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
