2015 Alfa Romeo 4C ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

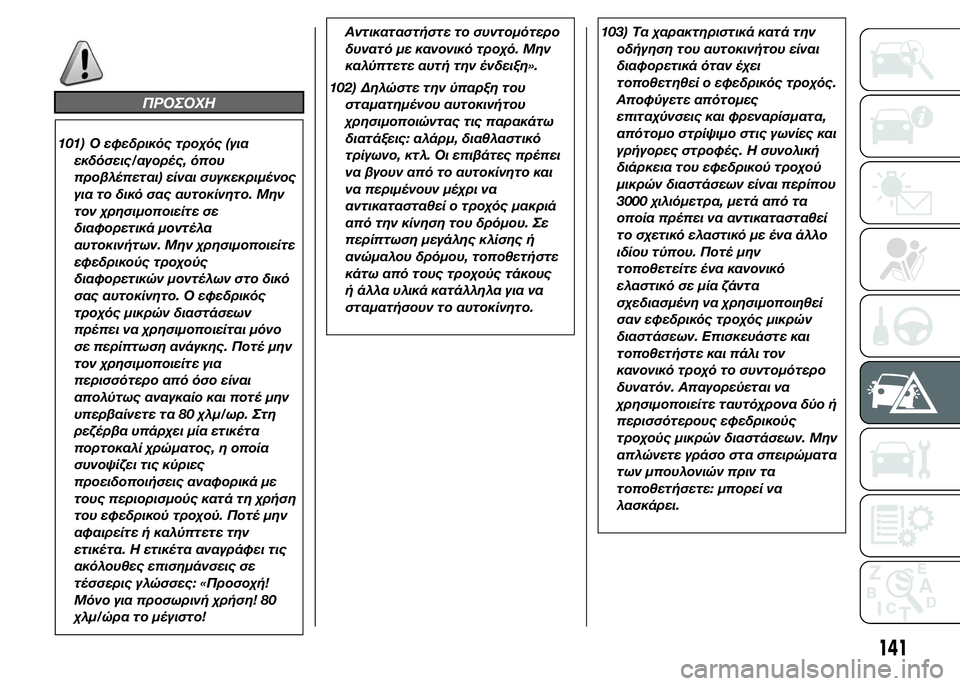

ΠΡΟΣΟΧΗ
101) Ο εφεδρικός τροχός (για
εκδόσεις/αγορές, όπου
προβλέπεται) είναι συγκεκριμένος
για το δικό σας αυτοκίνητο. Μην
τον χρησιμοποιείτε σε
διαφορετικά μοντέλα
αυτοκινήτων. Μην χρησιμοποιείτε
εφεδρικούς τροχούς
διαφορετικών μοντέλων στο δικό
σας αυτοκίνητο. Ο εφεδρικός
τροχός μικρών διαστάσεων
πρέπει να χρησιμοποιείται μόνο
σε περίπτωση ανάγκης. Ποτέ μην
τον χρησιμοποιείτε για
περισσότερο από όσο είναι
απολύτως αναγκαίο και ποτέ μην
υπερβαίνετε τα 80 χλμ/ωρ. Στη
ρεζέρβα υπάρχει μία ετικέτα
πορτοκαλί χρώματος, η οποία
συνοψίζει τις κύριες
προειδοποιήσεις αναφορικά με
τους περιορισμούς κατά τη χρήση
του εφεδρικού τροχού. Ποτέ μην
αφαιρείτε ή καλύπτετε την
ετικέτα. Η ετικέτα αναγράφει τις
ακόλουθες επισημάνσεις σε
τέσσερις γλώσσες: «Προσοχή!
Μόνο για προσωρινή χρήση! 80
χλμ/ώρα το μέγιστο!Αντικαταστήστε το συντομότερο
δυνατό με κανονικό τροχό. Μην
καλύπτετε αυτή την ένδειξη».
102) Δηλώστε την ύπαρξη του
σταματημένου αυτοκινήτου
χρησιμοποιώντας τις παρακάτω
διατάξεις: αλάρμ, διαθλαστικό
τρίγωνο, κτλ. Οι επιβάτες πρέπει
να βγουν από το αυτοκίνητο και
να περιμένουν μέχρι να
αντικατασταθεί ο τροχός μακριά
από την κίνηση του δρόμου. Σε
περίπτωση μεγάλης κλίσης ή
ανώμαλου δρόμου, τοποθετήστε
κάτω από τους τροχούς τάκους
ή άλλα υλικά κατάλληλα για να
σταματήσουν το αυτοκίνητο.103) Τα χαρακτηριστικά κατά την
οδήγηση του αυτοκινήτου είναι
διαφορετικά όταν έχει
τοποθετηθεί ο εφεδρικός τροχός.
Αποφύγετε απότομες
επιταχύνσεις και φρεναρίσματα,
απότομο στρίψιμο στις γωνίες και
γρήγορες στροφές. Η συνολική
διάρκεια του εφεδρικού τροχού
μικρών διαστάσεων είναι περίπου
3000 χιλιόμετρα, μετά από τα
οποία πρέπει να αντικατασταθεί
το σχετικό ελαστικό με ένα άλλο
ιδίου τύπου. Ποτέ μην
τοποθετείτε ένα κανονικό
ελαστικό σε μία ζάντα
σχεδιασμένη να χρησιμοποιηθεί
σαν εφεδρικός τροχός μικρών
διαστάσεων. Επισκευάστε και
τοποθετήστε και πάλι τον
κανονικό τροχό το συντομότερο
δυνατόν. Απαγορεύεται να
χρησιμοποιείτε ταυτόχρονα δύο ή
περισσότερους εφεδρικούς
τροχούς μικρών διαστάσεων. Μην
απλώνετε γράσο στα σπειρώματα
των μπουλονιών πριν τα
τοποθετήσετε: μπορεί να
λασκάρει.
141

104) Ο γρύλος μπορεί να
χρησιμοποιηθεί μόνο για την
αντικατάσταση τροχών στο
αυτοκίνητο στο οποίο υπάρχει ή
σε άλλα αυτοκίνητα ίδιου
μοντέλου. Ποτέ μην
χρησιμοποιείτε το γρύλο για
άλλους σκοπούς, όπως ανύψωση
άλλων μοντέλων αυτοκινήτων.
Ποτέ μην χρησιμοποιείτε τον
γρύλο για να κάνετε επισκευές
κάτω από το αυτοκίνητο. Η
λανθασμένη τοποθέτηση του
γρύλου μπορεί να έχει σαν
αποτέλεσμα την πτώση του
αυτοκινήτου. Μην χρησιμοποιείτε
τον γρύλο για φορτία μεγαλύτερα
από εκείνα που αναγράφονται
επάνω στην ετικέτα.
105) Δεν μπορούν να τοποθετηθούν
αλυσίδες χιονιού στον εφεδρικό
τροχό (ρεζέρβα).
ΣHMEIΩΣH
14) Απευθυνθείτε το συντομότερο
δυνατόν στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo για
να ελέγξτε τη σωστή σύσφιξη
των μπουλονιών στήριξης του
τροχού.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
15)
106) 107) 108)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Πριν αντικαταστήσετε ένα
λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
❒αντικαταστήστε τους καμένους
λαμπτήρες με άλλους του ίδιου
τύπου και με την ίδια ισχύ
❒αφού αντικαταστήσετε έναν
λαμπτήρα των προβολέων, ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
❒όταν δεν λειτουργεί ένας λαμπτήρας,
ελέγξτε ότι είναι ανέπαφη η
αντίστοιχη ασφάλεια πριν την
αντικαταστήσετε: συμβουλευθείτε
την παράγραφο “Αντικατάσταση
ασφαλειών” σε αυτό το κεφάλαιο για
τη θέση τοποθέτησης των
ασφαλειών.
142
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

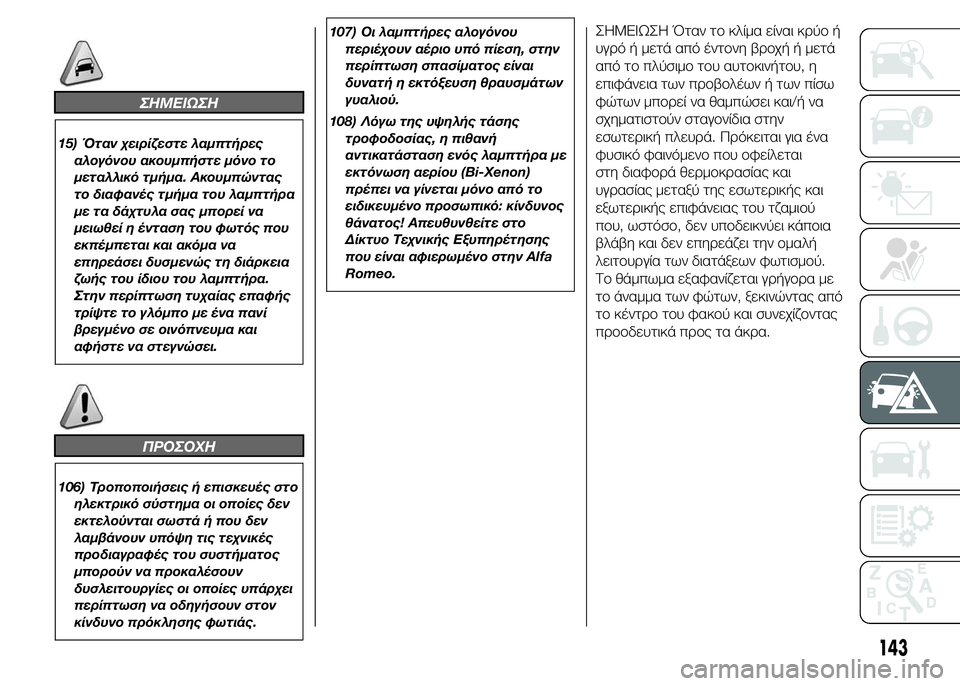

ΣHMEIΩΣH
15) Όταν χειρίζεστε λαμπτήρες
αλογόνου ακουμπήστε μόνο το
μεταλλικό τμήμα. Ακουμπώντας
το διαφανές τμήμα του λαμπτήρα
με τα δάχτυλα σας μπορεί να
μειωθεί η ένταση του φωτός που
εκπέμπεται και ακόμα να
επηρεάσει δυσμενώς τη διάρκεια
ζωής του ίδιου του λαμπτήρα.
Στην περίπτωση τυχαίας επαφής
τρίψτε το γλόμπο με ένα πανί
βρεγμένο σε οινόπνευμα και
αφήστε να στεγνώσει.
ΠΡΟΣΟΧΗ
106) Τροποποιήσεις ή επισκευές στο
ηλεκτρικό σύστημα οι οποίες δεν
εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές
προδιαγραφές του συστήματος
μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον
κίνδυνο πρόκλησης φωτιάς.107) Οι λαμπτήρες αλογόνου
περιέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι
δυνατή η εκτόξευση θραυσμάτων
γυαλιού.
108) Λόγω της υψηλής τάσης
τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με
εκτόνωση αερίου (Bi-Xenon)
πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος
θάνατος! Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης
που είναι αφιερωμένο στην Alfa
Romeo.
ΣHMEIΩΣH Όταν το κλίμα είναι κρύο ή
υγρό ή μετά από έντονη βροχή ή μετά
από το πλύσιμο του αυτοκινήτου, η
επιφάνεια των προβολέων ή των πίσω
φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην
εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται
στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και
εξωτερικής επιφάνειας του τζαμιού
που, ωστόσο, δεν υποδεικνύει κάποια
βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού.
Το θάμπωμα εξαφανίζεται γρήγορα με
το άναμμα των φώτων, ξεκινώντας από
το κέντρο του φακού και συνεχίζοντας
προοδευτικά προς τα άκρα.
143

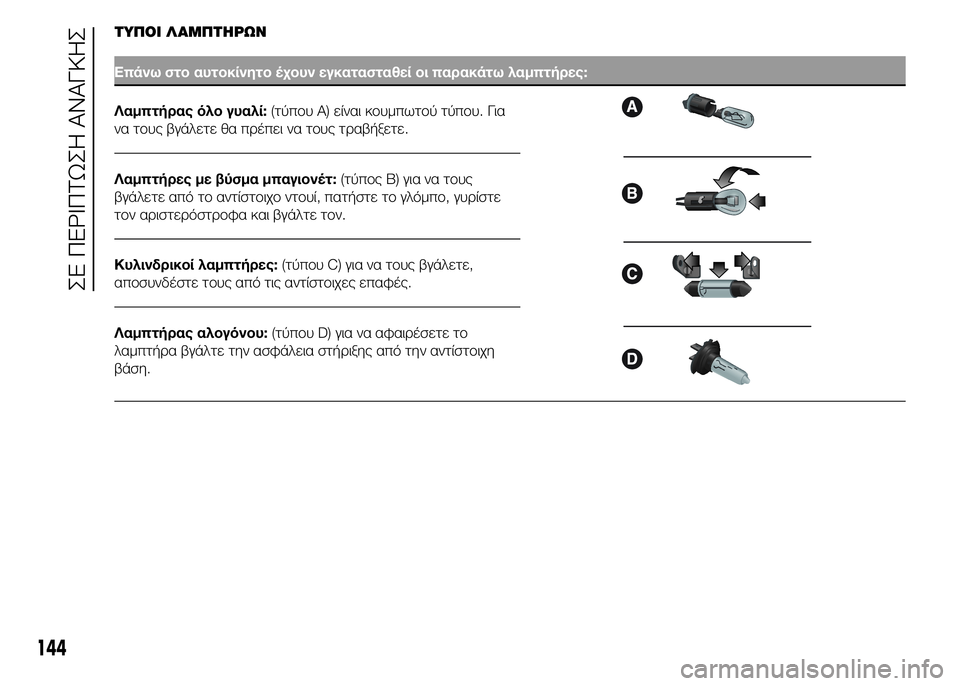

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρας όλο γυαλί:(τύπου Α) είναι κουμπωτού τύπου. Για
να τους βγάλετε θα πρέπει να τους τραβήξετε.
Λαμπτήρες με βύσμα μπαγιονέτ:(τύπος B) για να τους
βγάλετε από το αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε
τον αριστερόστροφα και βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπου C) για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρας αλογόνου:(τύπου D) για να αφαιρέσετε το
λαμπτήρα βγάλτε την ασφάλεια στήριξης από την αντίστοιχη
βάση.
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

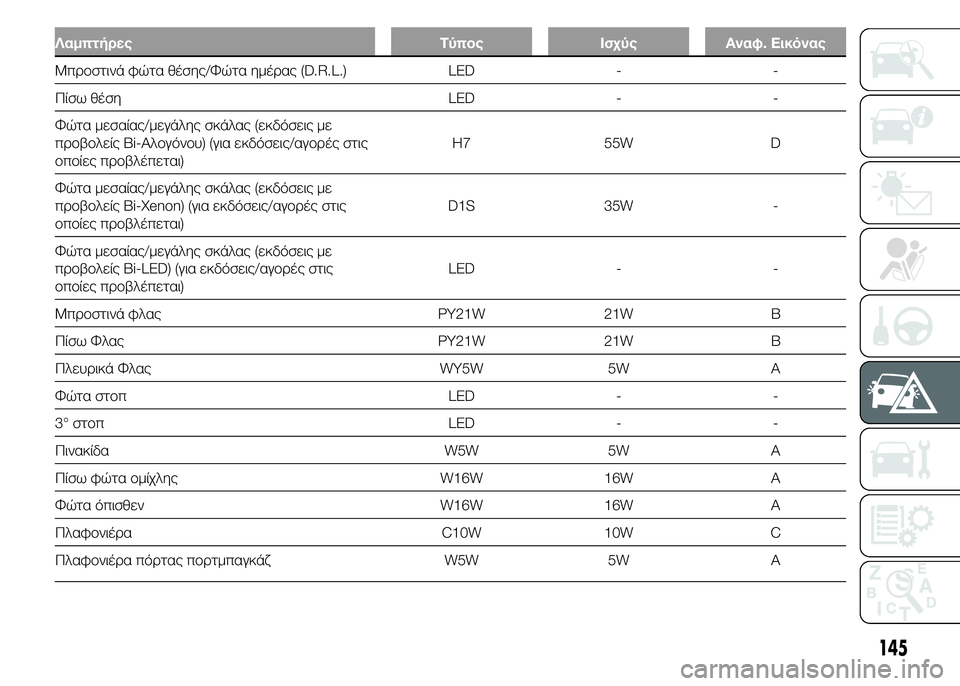

Λαμπτήρες Τύπος Ισχύς Αναφ. Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας (D.R.L.) LED - -
Πίσω θέση LED - -
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με
προβολείς Bi-Αλογόνου) (για εκδόσεις/αγορές στις
οποίες προβλέπεται)H7 55W D
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με
προβολείς Bi-Xenon) (για εκδόσεις/αγορές στις
οποίες προβλέπεται)D1S 35W -
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με
προβολείς Bi-LED) (για εκδόσεις/αγορές στις
οποίες προβλέπεται)LED - -
Μπροστινά φλας PY21W 21W B
Πίσω Φλας PY21W 21W B
Πλευρικά Φλας WY5W 5W A
Φώτα στοπ LED - -
3° στοπ LED - -
Πινακίδα W5W 5W A
Πίσω φώτα ομίχλης W16W 16W A
Φώτα όπισθεν W16W 16W A
Πλαφονιέρα C10W 10W C
Πλαφονιέρα πόρτας πορτμπαγκάζ W5W 5W A
145

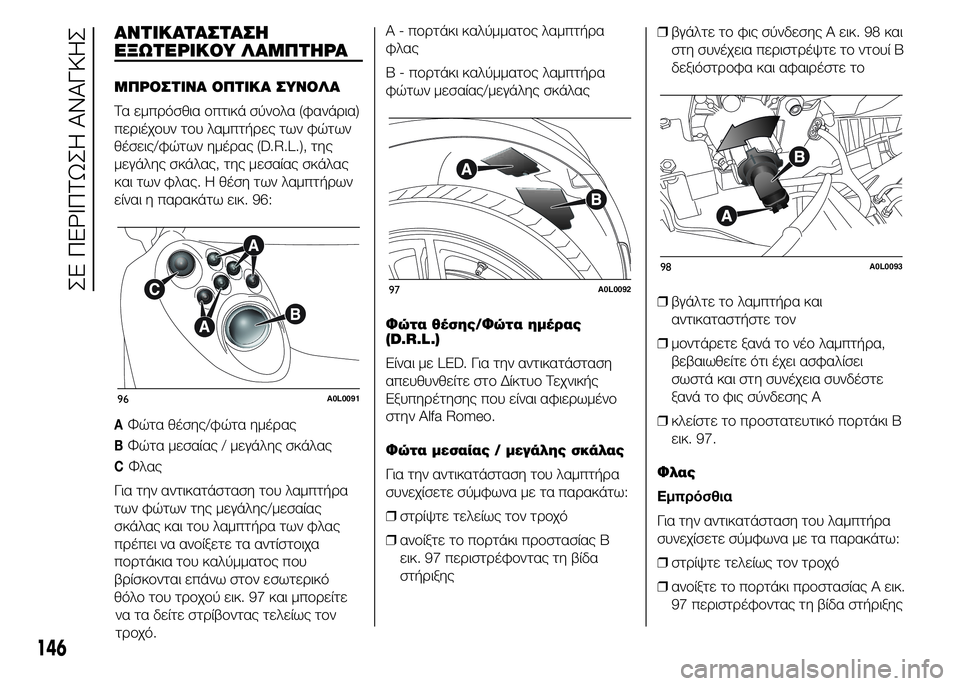

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια)
περιέχουν του λαμπτήρες των φώτων
θέσεις/φώτων ημέρας (D.R.L.), της
μεγάλης σκάλας, της μεσαίας σκάλας
και των φλας. Η θέση των λαμπτήρων
είναι η παρακάτω εικ. 96:
AΦώτα θέσης/φώτα ημέρας
BΦώτα μεσαίας / μεγάλης σκάλας
CΦλας
Για την αντικατάσταση του λαμπτήρα
των φώτων της μεγάλης/μεσαίας
σκάλας και του λαμπτήρα των φλας
πρέπει να ανοίξετε τα αντίστοιχα
πορτάκια του καλύμματος που
βρίσκονται επάνω στον εσωτερικό
θόλο του τροχού εικ. 97 και μπορείτε
να τα δείτε στρίβοντας τελείως τον
τροχό.A - πορτάκι καλύμματος λαμπτήρα
φλας
B - πορτάκι καλύμματος λαμπτήρα
φώτων μεσαίας/μεγάλης σκάλας
Φώτα θέσης/Φώτα ημέρας
(D.R.L.)
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
Φώτα μεσαίας / μεγάλης σκάλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒στρίψτε τελείως τον τροχό
❒ανοίξτε το πορτάκι προστασίας Β
εικ. 97 περιστρέφοντας τη βίδα
στήριξης❒βγάλτε το φις σύνδεσης A εικ. 98 και
στη συνέχεια περιστρέψτε το ντουί Β
δεξιόστροφα και αφαιρέστε το
❒βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει
σωστά και στη συνέχεια συνδέστε
ξανά το φις σύνδεσης Α
❒κλείστε το προστατευτικό πορτάκι B
εικ. 97.
Φλας
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒στρίψτε τελείως τον τροχό
❒ανοίξτε το πορτάκι προστασίας Α εικ.
97 περιστρέφοντας τη βίδα στήριξης
96A0L0091
97A0L0092
98A0L0093
146
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

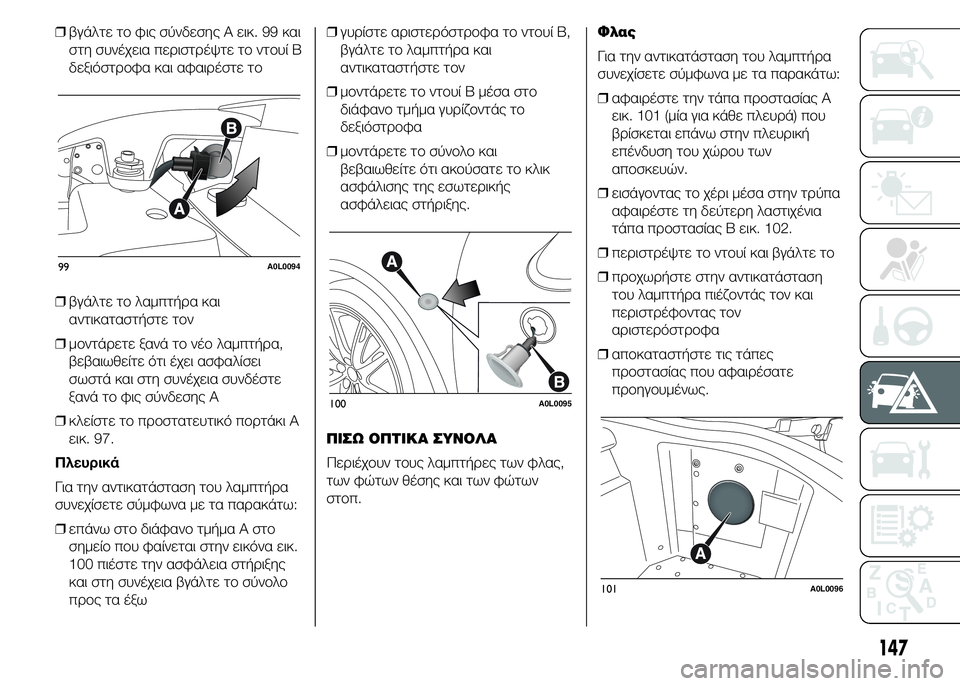

❒βγάλτε το φις σύνδεσης A εικ. 99 και
στη συνέχεια περιστρέψτε το ντουί Β
δεξιόστροφα και αφαιρέστε το
❒βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει
σωστά και στη συνέχεια συνδέστε
ξανά το φις σύνδεσης Α
❒κλείστε το προστατευτικό πορτάκι Α
εικ. 97.
Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒επάνω στο διάφανο τμήμα A στο
σημείο που φαίνεται στην εικόνα εικ.
100 πιέστε την ασφάλεια στήριξης
και στη συνέχεια βγάλτε το σύνολο
προς τα έξω❒γυρίστε αριστερόστροφα το ντουί Β,
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί Β μέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής
ασφάλειας στήριξης.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των φλας,
των φώτων θέσης και των φώτων
στοπ.Φλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε την τάπα προστασίας Α
εικ. 101 (μία για κάθε πλευρά) που
βρίσκεται επάνω στην πλευρική
επένδυση του χώρου των
αποσκευών.
❒εισάγοντας το χέρι μέσα στην τρύπα
αφαιρέστε τη δεύτερη λαστιχένια
τάπα προστασίας Β εικ. 102.
❒περιστρέψτε το ντουί και βγάλτε το
❒προχωρήστε στην αντικατάσταση
του λαμπτήρα πιέζοντάς τον και
περιστρέφοντας τον
αριστερόστροφα
❒αποκαταστήστε τις τάπες
προστασίας που αφαιρέσατε
προηγουμένως.
99A0L0094
100A0L0095
101A0L0096
147

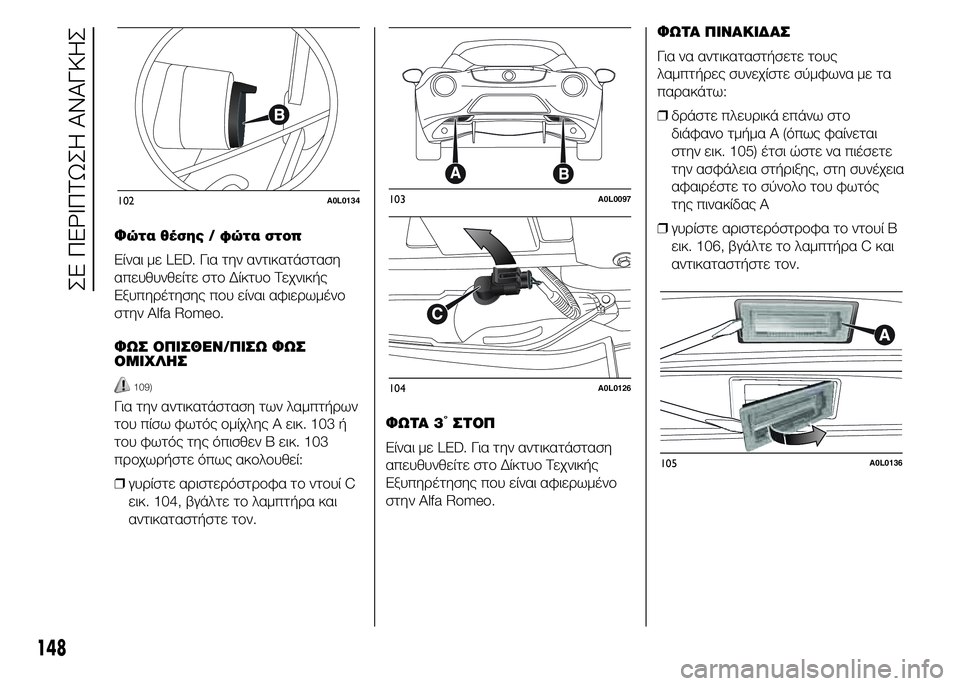

Φώτα θέσης / φώτα στοπ
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ
ΟΜΙΧΛΗΣ
109)
Για την αντικατάσταση των λαμπτήρων
του πίσω φωτός ομίχλης Α εικ. 103 ή
του φωτός της όπισθεν B εικ. 103
προχωρήστε όπως ακολουθεί:
❒γυρίστε αριστερόστροφα το ντουί C
εικ. 104, βγάλτε το λαμπτήρα και
αντικαταστήστε τον.ΦΩΤΑ 3°ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒δράστε πλευρικά επάνω στο
διάφανο τμήμα Α (όπως φαίνεται
στην εικ. 105) έτσι ώστε να πιέσετε
την ασφάλεια στήριξης, στη συνέχεια
αφαιρέστε το σύνολο του φωτός
της πινακίδας Α
❒γυρίστε αριστερόστροφα το ντουί B
εικ. 106, βγάλτε το λαμπτήρα C και
αντικαταστήστε τον.
102A0L0134103A0L0097
104A0L0126
105A0L0136
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
