2015 Abarth 500 Instructieboek (in Dutch)

GRAFISCHE INDEX
.
KOPLAMPEN
❒Soorten gloeilampen ...........................138
❒Buitenverlichting ................................. 28
❒Lamp vervangen .................................137
WIELEN
❒Velgen en banden ...............................184
❒Bandenspanning .................................187
BUITENSPIEGELS
❒Afstelling ............................................. 19
❒Inklappen ............................................ 19
PORTIEREN
❒Gecentraliseerd openen/sluiten ........... 40
MOTORKAP
❒Openen/sluiten ................................... 45
RUITENWISSERS
❒Wisserblad vervangen .........................169
1AB0A0160
5

.
ACHTERLICHTEN
❒Soorten gloeilampen
❒Lamp vervangen .................................144
BAGAGERUIMTE
❒Openen/sluiten ................................... 42
ACHTERRUITWISSER
❒Wisserblad vervangen .........................169
.
2AB0A0161
6
GRAFISCHE INDEX

LUCHTROOSTERS
❒Klimaatcomfort ................................... 20
LINKERHENDEL
❒Buitenverlichting ................................. 28
TURBODRUKMETER
❒Werking .............................................. 75
INSTRUMENTENPANEEL
❒Instrumentenpaneel en
boordinstrumenten ............................. 74
❒Controlelampjes .................................. 79
RECHTERHENDEL
❒Ruiten reinigen .................................... 30
AIRBAG PASSAGIERSZIJDE
❒Werking ..............................................114
DASHBOARDKASTJE
❒Openen .............................................. 36
ELEKTRISCHE RUITBEDIENING
❒Werking .............................................. 41
STUURWIEL
❒Afstelling ............................................. 18
❒Frontairbag bestuurderszijde ...............113
3AB0A0220
7

.

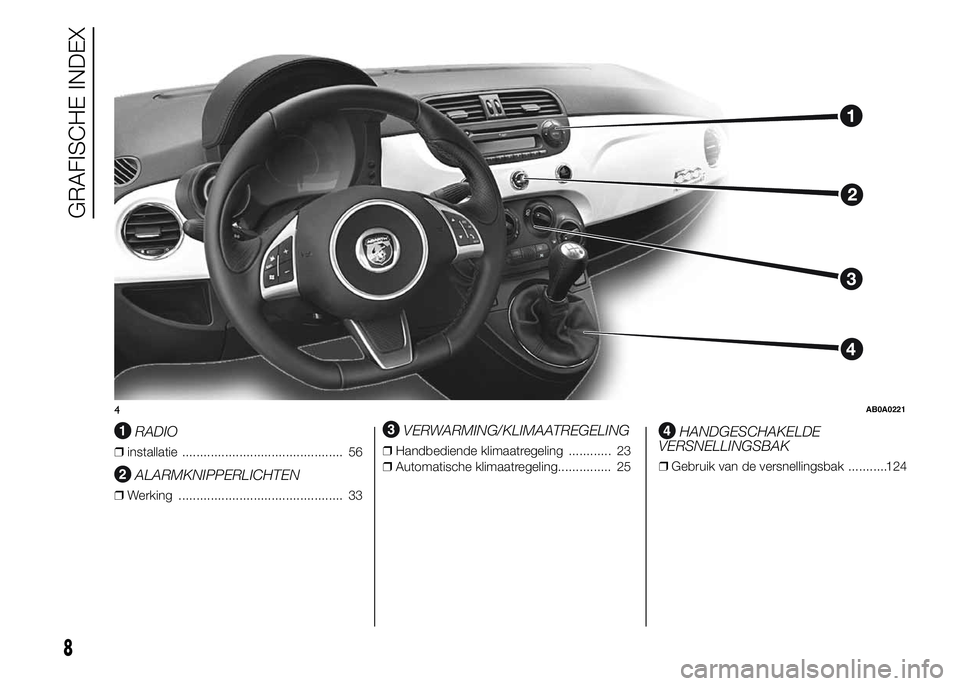

RADIO
❒installatie ............................................. 56
ALARMKNIPPERLICHTEN
❒Werking .............................................. 33
VERWARMING/KLIMAATREGELING
❒Handbediende klimaatregeling ............ 23
❒Automatische klimaatregeling............... 25
HANDGESCHAKELDE
VERSNELLINGSBAK
❒Gebruik van de versnellingsbak ...........124
4AB0A0221
8
GRAFISCHE INDEX

WEGWIJS IN UW AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen zien wat hier
beschreven is.SYMBOLEN .................................... 10
FIAT CODE SYSTEEM..................... 10
DE SLEUTELS ................................ 11
CONTACTSLOT .............................. 14
STOELEN........................................ 15
HOOFDSTEUNEN ........................... 17
STUURWIEL ................................... 18
ACHTERUITKIJKSPIEGELS ............ 19
KLIMAATCOMFORT........................ 20
VERWARMING EN VENTILATIE ...... 21
HANDBEDIENDE
KLIMAATREGELING........................ 23
AUTOMATISCHE
KLIMAATREGELING........................ 25
BUITENVERLICHTING .................... 28
RUITEN REINIGEN .......................... 30
PLAFONDVERLICHTING................. 32
BEDIENINGSELEMENTEN .............. 33
INTERIEURUITRUSTING ................. 35
DAK MET VAST GLASPANEEL ....... 38
ELEKTRISCH SCHUIFDAK.............. 38
PORTIEREN .................................... 40
ELEKTRISCHE RUITBEDIENING ..... 41
BAGAGERUIMTE ............................ 42
MOTORKAP.................................... 45
IMPERIAAL/SKIDRAGER ................ 46
KOPLAMPEN .................................. 47ESC-SYSTEEM ............................... 48
ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 52
EOBD-SYSTEEM ............................ 55
ELEKTRISCHE
STUURBEKRACHTIGING
"DUALDRIVE" ................................. 55
RADIO............................................. 56
OPTIONELE ACCESSORIES ........... 57
PARKEERSENSOREN..................... 58
TANKEN.......................................... 61
MILIEUBESCHERMING................... 62
9

SYMBOLEN
Sommige onderdelen van de auto zijn
voorzien van gekleurde plaatjes met
daarop symbolen die
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
FIAT CODE SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert. Het
systeem wordt automatisch
ingeschakeld wanneer de
contactsleutel wordt verwijderd.
Elke sleutel bevat een elektronisch
apparaatje dat bij het starten een
signaal ontvangt van een speciale
antenne die in het contactslot is
ingebouwd. Het signaal, dat elke keer
dat de auto wordt gestart wijzigt, is
het "wachtwoord" waarmee de
regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de Powertrain Control Module uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct wordt herkend, gaat het
symbool
op het display branden.
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Abarth
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Abarth Servicenetwerk om nieuwe
sleutels (maximaal 8) te laten opslaan.
10
WEGWIJS IN UW AUTO

Activering van het
symbooltijdens het
rijden
❒Als het symbool
verschijnt,
samen met een speciaal bericht,
betekent dit dat het systeem een
zelfdiagnose uitvoert (bijv. bij een
spanningsval).
❒Als het symbool
permanent blijft
branden, contact opnemen met het
Abarth Servicenetwerk.
BELANGRIJK
1) De elektronische onderdelen in de
sleutels kunnen beschadigd raken
als de sleutel aan sterke schokken
wordt blootgesteld. Om een
correcte werking van de
inwendige elektronische
componenten te garanderen, mag
de sleutel nooit aan direct zonlicht
blootgesteld worden.
DE SLEUTELS
CODE-CARD
(voor bepaalde versies/markten)
De CODE-card fig. 5 wordt samen met
de sleutels geleverd en vermeldt:
❒A - elektronische code;
❒B - mechanische code.
Bewaar deze codes op een veilige
plaats, maar niet in de auto.
BELANGRIJK Bij verkoop van de auto,
moeten alle sleutels en de CODE-card
aan de nieuwe eigenaar overhandigd
worden.SLEUTEL ZONDER
AFSTANDSBEDIENING
Werking
De metalen baard A fig. 6 bedient:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van
de tankdop.
5AB0A0004
6AB0A0005
11

Druk op knop B om de metalen baard
in/uit te klappen.
1)
Ontgrendeling portier en
bagageruimte
Druk kort op knop
: ontgrendeling
van de portieren en bagageruimte,
tijdgestuurde inschakeling
binnenverlichting en dubbel knipperen
van de richtingaanwijzers (voor
bepaalde versies/markten).De portieren worden automatisch
ontgrendeld wanneer de afsluiter van
de brandstoftoevoer ingrijpt.
Vergrendeling portier en
bagageruimte
Druk kort op knop
: vergrendeling
van de portieren en de bagageruimte,
tijdgestuurde uitschakeling
binnenverlichting en eenmaal knipperen
van de richtingaanwijzers (voor
bepaalde versies/markten).
Als een of meer portieren open zijn,
worden de portieren niet vergrendeld.
Dit wordt aangegeven door het snel
knipperen van de richtingaanwijzers
(voor bepaalde versies/markten). De
portieren worden vergrendeld ook als
de achterklep open staat.
Wanneer een snelheid van meer dan 20
km/h wordt bereikt, worden de
portieren automatisch vergrendeld als
deze specifieke functie is ingesteld.
Bagageruimte openen
Druk op de knop
om de
bagageruimte op afstand te openen.
De richtingaanwijzers knipperen twee
maal om aan te geven dat de
bagageruimte geopend is.EXTRA
AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8 sleutels
met ingebouwde afstandsbediening
herkennen. Als een nieuwe
afstandsbediening nodig mocht zijn,
neem dan contact op met het Abarth
Servicenetwerk en neem de CODE-
card (voor bepaalde versies/markten),
een identiteitsbewijs en de
autodocumenten die de eigendom
aantonen mee.
BATTERIJ VAN DE
SLEUTEL MET
AFSTANDSBEDIENING
VERVANGEN
Procedure
1)
❒druk op de knop A fig. 8 en klap de
metalen baard B uit;
❒draai schroef C op
met een kleine
schroevendraaier;
❒trek de batterijhouder D naar buiten
en vervang de batterij E met
inachtneming van de juiste polariteit;
❒plaats de batterijhouder D weer in de
sleutel en draai de schroef C op
.
7AB0A0006
12
WEGWIJS IN UW AUTO

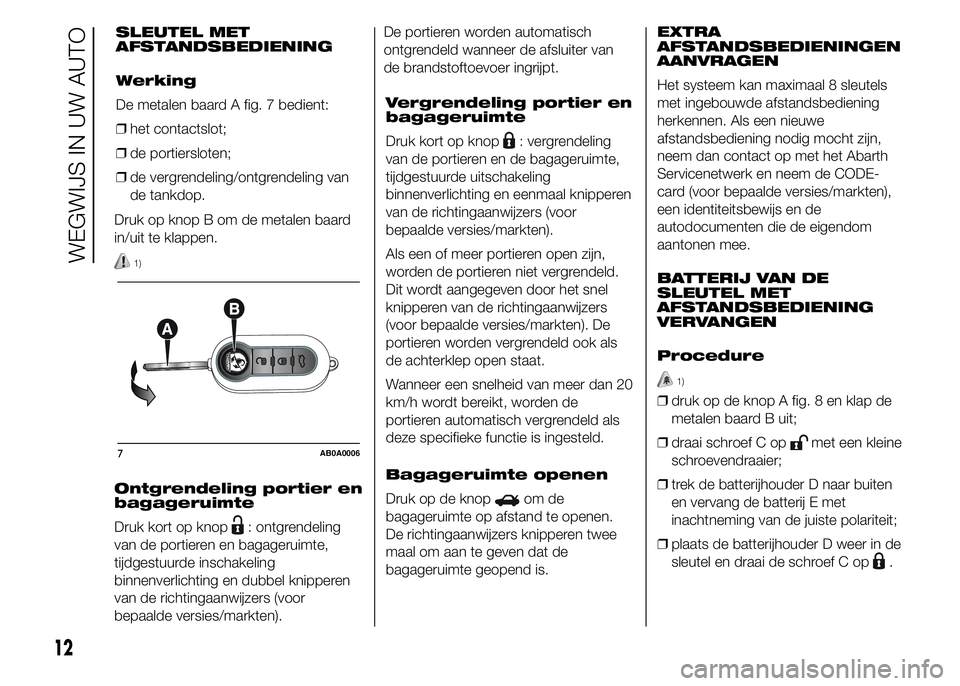

SLEUTEL MET
AFSTANDSBEDIENING
Werking
De metalen baard A fig. 7 bedient:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van
de tankdop.
