168 Fahrzeugpflege
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die Marke
MAXam Messstab nicht
überschreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen
0Füllmengen 0216.
Verschlussdeckel gerade ansetzen
und festdrehen.
Motorkühlmittel
Das Kühlmittel bietet Gefrierschutz
bis ca. -28 °C.
In nördlichen Ländern mit geringen
Temperaturen bietet das werkseitig
eingefüllte Kühlmittel einen Frost-
schutz bis etwa -37 °C.
Achtung
Verwenden Sie nur zugelassenes
Frostschutzmittel!
Kühlmittelspiegel
Achtung
Ein zu niedriger Kühlmittelstand
kann Schäden am Motor verur-
sachen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien-
markierung liegen.
{Warnung
Warten Sie, bis der Motor
abgekühlt ist, bevor Sie die
Kappe öffnen. Verschlussdeckel
vorsichtig öffnen damit der
Überdruck langsam entweicht.
Zum Auffüllen eine 1:1-Mischung
aus freigegebenem Kühlmittelkon-
zentrat und sauberem Leitungs-
wasser verwenden. Wenn kein
Kühlmittelkonzentrat verfügbar ist,

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 169
können Sie auch sauberes
Leitungswasser benutzen. Den
Verschlussdeckel gut festziehen.
Die Kühlmittelkonzentration
überprüfen lassen und die Ursache
für den Kühlmittelverlust in einer
Werkstatt beheben lassen.
Waschflüssigkeit
Füllen Sie sauberes Wasser nach,
das mit einer ausreichenden Menge
Waschflüssigkeit gemischt wird und
Frostschutzmittel enthält.
Achtung
Optimalen Schutz bei niedrigen
Temperaturen oder plötzlichen
Temperaturstürzen bietet nur
Waschflüssigkeit mit ausreich-
ender Frostschutzmittelkonzent-
ration!
Waschflüssigkeit mit Isopropanol
kann die Außenlampen beschä-
digen.
Bremsen
Bei Bremsbelägen minimaler Dicke
ist während des Bremsens ein
quietschendes Geräusch zu hören.
Weiterfahrt ist möglich, Bremsbe-
läge jedoch möglichst bald austau-
schen lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit
{Warnung
Bremsflüssigkeit ist giftig und
korrosiv. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss
zwischenMINundMAX liegen.
Falls der Flüssigkeitsstand unter die
MIN -Markierung gefallen ist, eine
Werkstatt aufsuchen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
170 Fahrzeugpflege
Brems- und Kupplungsflüssigkeit0
Empfohlene Flüssigkeiten und
Schmierstoffe0206.
Batterie
Fahrzeuge ohne Stopp-Start--
System sind mit einem herkömmli-
chen Bleiakkumulator ausgestattet.
Fahrzeuge mit Stopp/Start-System
sind mit einer AGM-Batterie ausge-
rüstet. Es handelt sich nicht um eine
Blei-Säure-Batterie.
Die Fahrzeugbatterie ist wartungs-
frei, sofern das Fahrprofil ein ausrei-
chendes Laden der Batterie zulässt.
Kurze Strecken und häufige Motor-
starts können die Batterie entladen.
Die Verwendung unnötiger elektri-
scher Verbraucher vermeiden.
Batterien gehören nicht in den
Hausmüll. Sie müssen über entspre-
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als 4
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug-
batterie nur bei ausgeschalteter
Zündung.
Fahrzeugbatterie wechseln
Anmerkung
Jede Abweichung von den in
diesem Abschnitt aufgeführten
Anweisungen kann zu einer
zeitweisen Deaktivierung der
Stopp-Start-Automatik führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet
ist, muss diese mit einem Blindde- ckel verschlossen werden und die
Entlüftung muss im Bereich des
Minuspols geöffnet werden.
Nur Fahrzeugbatterien verwenden,
die eine Montage des Sicherungs-
kastens über der Fahrzeugbatterie
zulassen.
Bei Fahrzeugen mit Stopp-Start--
System darauf achten, dass die
AGM-Batterie („Absorptive Glass
Mat“) wieder durch eine AGM-Bat-
terie ersetzt wird.
AGM-Batterien sind am entsprech-
enden Batterieschild zu erkennen.
Wir empfehlen den Einsatz einer
original Opel-Fahrzeugbatterie.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 171
Anmerkung
Der Einsatz einer anderen
AGM-Fahrzeugbatterie als der
original Opel-Fahrzeugbatterie kann
die Leistung des Stopp-Start-Sys-
tems beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer
Werkstatt durchführen zu lassen.
Stopp-Start-Automatik
0Stopp--
Start-System 0145.
Fahrzeugbatterie laden
{Warnung
Bei Fahrzeugen mit Stopp-Start--
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe
0Starthilfe 0199.
Warnhinweis
Bedeutung der Symbole:
.
Funken, offene Flammen oder
Rauch vermeiden.
. Augenschutz tragen. Explosive
Gase können Erblindung oder
Verletzungen verursachen.
. Fahrzeugbatterie außerhalb der
Reichweite von Kindern halten.
. Die Fahrzeugbatterie enthält
Schwefelsäure, die zu Erblin-
dung oder ernsten Verätzungen
führen kann.
. Für weitere Informationen siehe
Betriebsanleitung. .
Rund um die Fahrzeugbatterie
können explosive Gase
auftreten.
Wischblatt ersetzen
Wischerblätter an der
Windschutzscheibe
Wischerarm anheben. Entriege-
lungshebel drücken und Wischer-
blatt abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
172 Fahrzeugpflege

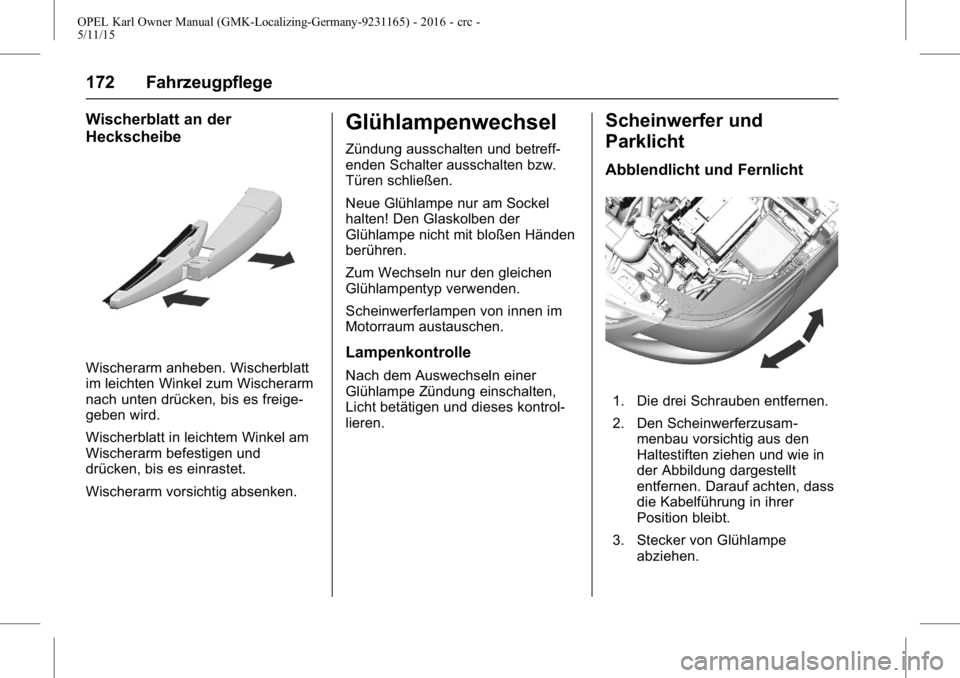

Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerblatt
im leichten Winkel zum Wischerarm
nach unten drücken, bis es freige-
geben wird.
Wischerblatt in leichtem Winkel am
Wischerarm befestigen und
drücken, bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampenwechsel
Zündung ausschalten und betreff-
enden Schalter ausschalten bzw.
Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der
Glühlampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer
Glühlampe Zündung einschalten,
Licht betätigen und dieses kontrol-
lieren.
Scheinwerfer und
Parklicht
Abblendlicht und Fernlicht
1. Die drei Schrauben entfernen.
2. Den Scheinwerferzusam-menbau vorsichtig aus den
Haltestiften ziehen und wie in
der Abbildung dargestellt
entfernen. Darauf achten, dass
die Kabelführung in ihrer
Position bleibt.
3. Stecker von Glühlampe abziehen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 173
4. Abdeckkappe abziehen.
5. Den Federclip drücken undlösen.
6. Glühlampe aus Reflektorge-häuse nehmen.
7. Beim Einsetzen einer neuen Glühlampe die Zapfen in die
Aussparungen am Reflektor
einführen.
8. Federdrahtbügel einrasten.
9. Scheinwerfer-Abdeckkappe anbringen und schließen.
Parklicht/Tagfahrlicht
1. Die Lampenfassung nach linksdrehen und herausnehmen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
174 Fahrzeugpflege
2. Die Lampe aus der Fassunglösen und austauschen.
3. Die Lampenfassung in den Reflektor setzen und rechts-
herum drehen.

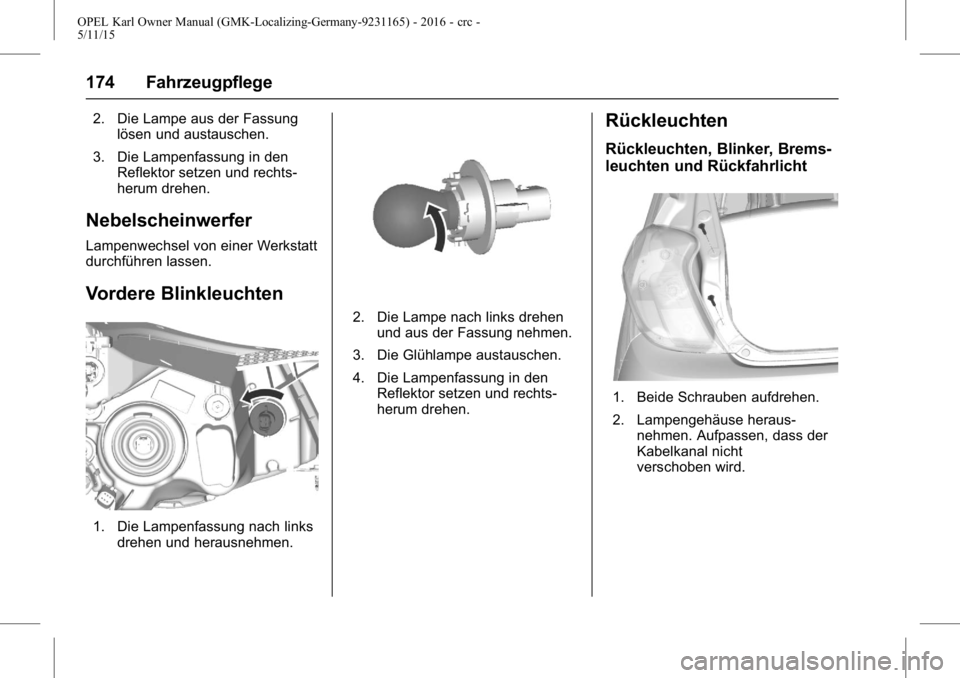

Nebelscheinwerfer
Lampenwechsel von einer Werkstatt
durchführen lassen.
Vordere Blinkleuchten
1. Die Lampenfassung nach linksdrehen und herausnehmen.
2. Die Lampe nach links drehenund aus der Fassung nehmen.
3. Die Glühlampe austauschen.
4. Die Lampenfassung in den Reflektor setzen und rechts-
herum drehen.
Rückleuchten
Rückleuchten, Blinker, Brems-
leuchten und Rückfahrlicht
1. Beide Schrauben aufdrehen.
2. Lampengehäuse heraus-nehmen. Aufpassen, dass der
Kabelkanal nicht
verschoben wird.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 175

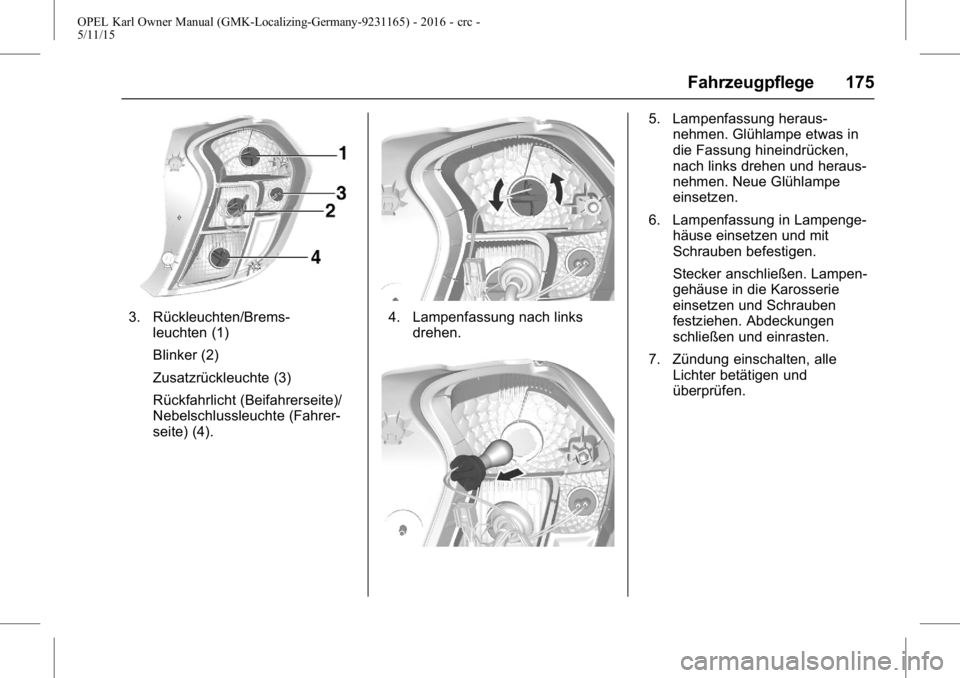

3. Rückleuchten/Brems-leuchten (1)
Blinker (2)
Zusatzrückleuchte (3)
Rückfahrlicht (Beifahrerseite)/
Nebelschlussleuchte (Fahrer-
seite) (4).4. Lampenfassung nach linksdrehen.
5. Lampenfassung heraus-nehmen. Glühlampe etwas in
die Fassung hineindrücken,
nach links drehen und heraus-
nehmen. Neue Glühlampe
einsetzen.
6. Lampenfassung in Lampenge- häuse einsetzen und mit
Schrauben befestigen.
Stecker anschließen. Lampen-
gehäuse in die Karosserie
einsetzen und Schrauben
festziehen. Abdeckungen
schließen und einrasten.
7. Zündung einschalten, alle Lichter betätigen und
überprüfen.
