2015.75 OPEL KARL Betriebsanleitung (in German)

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
64 Instrumente und Bedienelemente

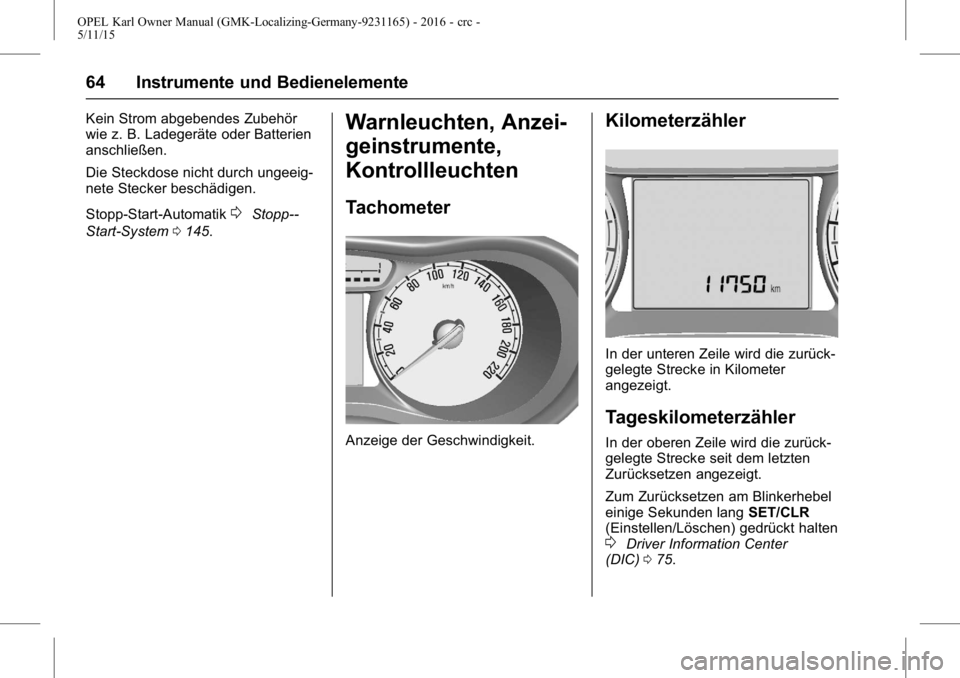

Kein Strom abgebendes Zubehör
wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig-
nete Stecker beschädigen.
Stopp-Start-Automatik
0Stopp--
Start-System 0145.
Warnleuchten, Anzei-
geinstrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück-
gelegte Strecke in Kilometer
angezeigt.
Tageskilometerzähler
In der oberen Zeile wird die zurück-
gelegte Strecke seit dem letzten
Zurücksetzen angezeigt.
Zum Zurücksetzen am Blinkerhebel
einige Sekunden lang SET/CLR
(Einstellen/Löschen) gedrückt halten
0Driver Information Center
(DIC) 075.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Instrumente und Bedienelemente 65

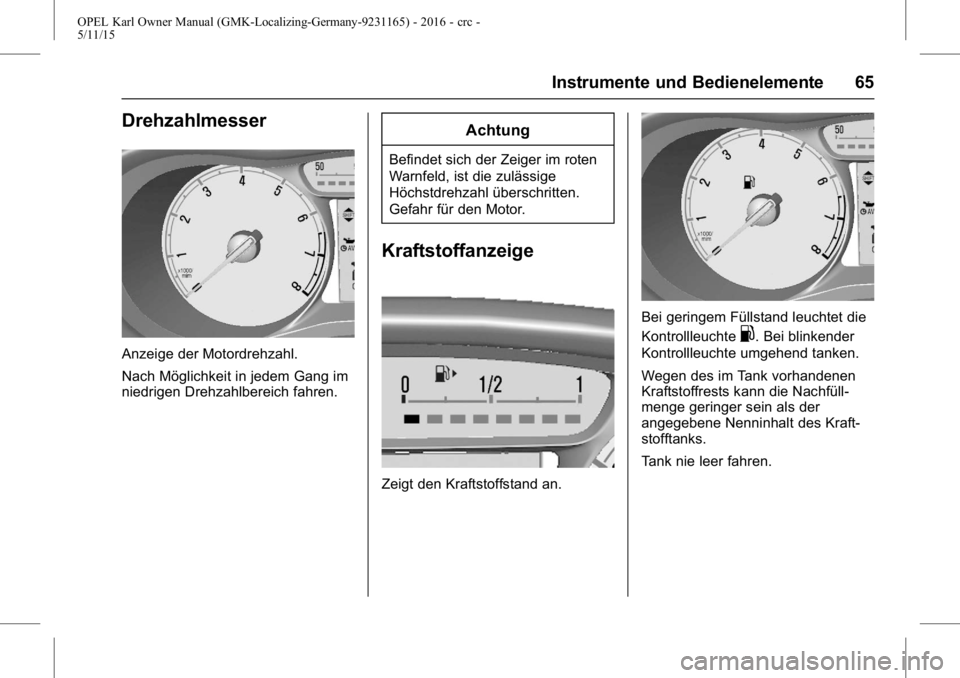

Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige
Höchstdrehzahl überschritten.
Gefahr für den Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte
.. Bei blinkender
Kontrollleuchte umgehend tanken.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll-
menge geringer sein als der
angegebene Nenninhalt des Kraft-
stofftanks.
Tank nie leer fahren.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
66 Instrumente und Bedienelemente

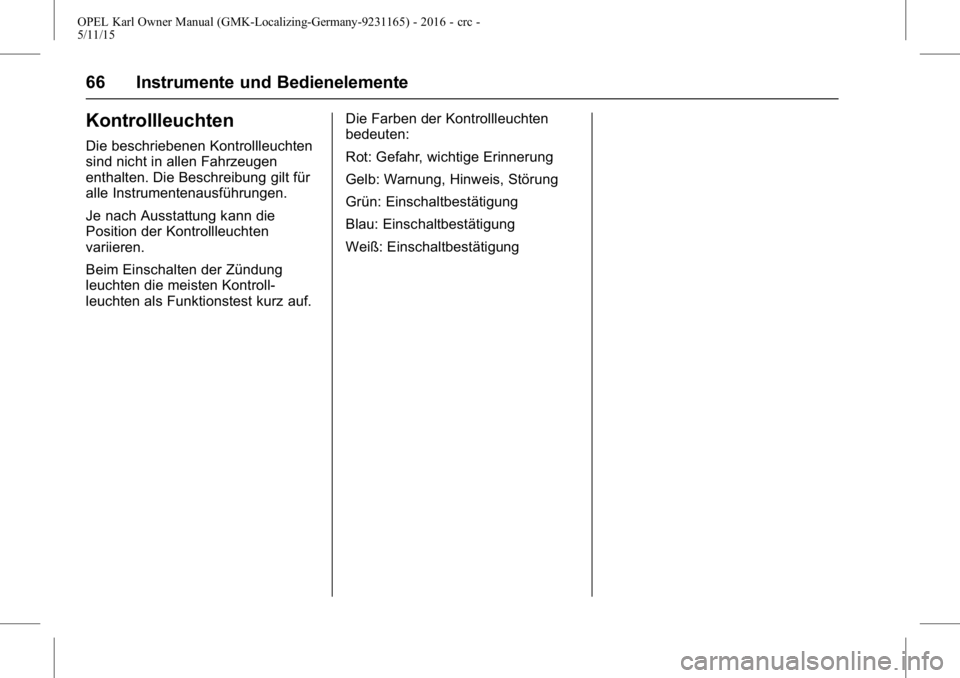

Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen
enthalten. Die Beschreibung gilt für
alle Instrumentenausführungen.
Je nach Ausstattung kann die
Position der Kontrollleuchten
variieren.
Beim Einschalten der Zündung
leuchten die meisten Kontroll-
leuchten als Funktionstest kurz auf.Die Farben der Kontrollleuchten
bedeuten:
Rot: Gefahr, wichtige Erinnerung
Gelb: Warnung, Hinweis, Störung
Grün: Einschaltbestätigung
Blau: Einschaltbestätigung
Weiß: Einschaltbestätigung

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Instrumente und Bedienelemente 67

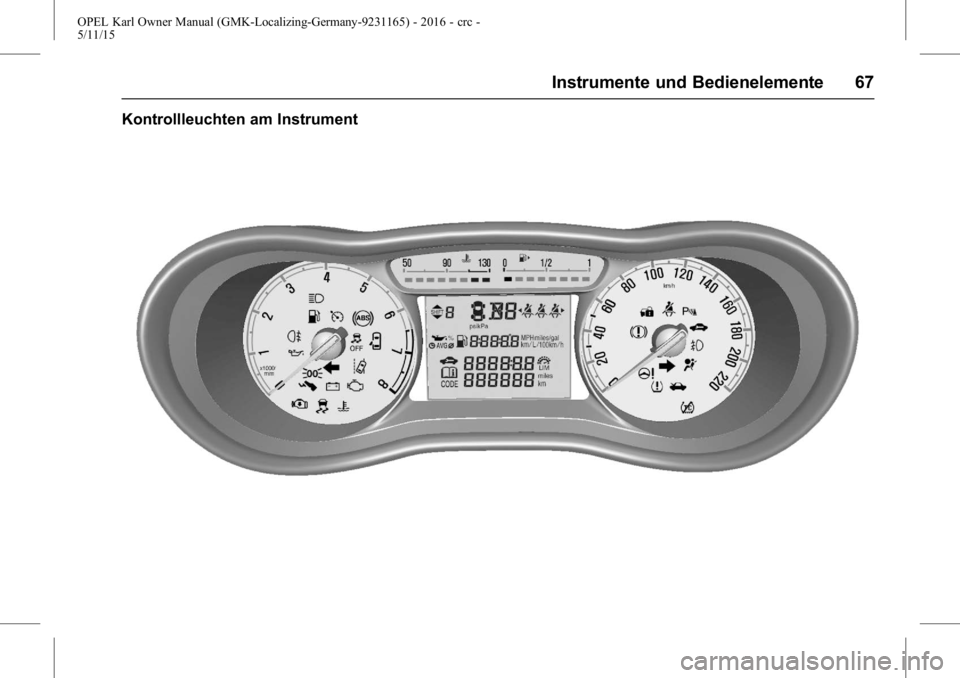

Kontrollleuchten am Instrument

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
68 Instrumente und Bedienelemente

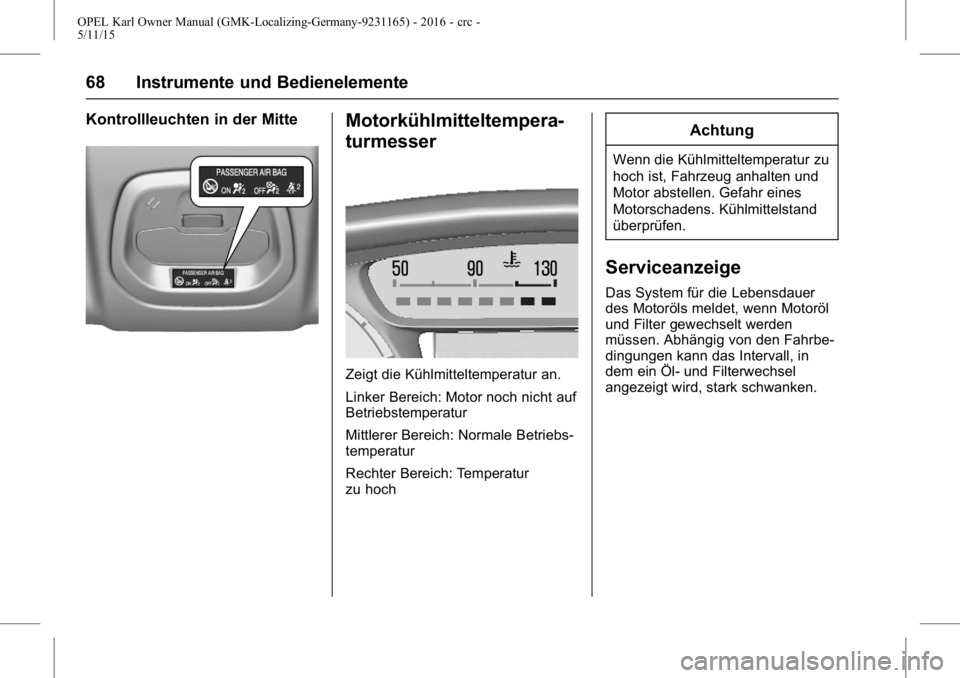

Kontrollleuchten in der MitteMotorkühlmitteltempera-
turmesser
Zeigt die Kühlmitteltemperatur an.
Linker Bereich: Motor noch nicht auf
Betriebstemperatur
Mittlerer Bereich: Normale Betriebs-
temperatur
Rechter Bereich: Temperatur
zu hoch
Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer
des Motoröls meldet, wenn Motoröl
und Filter gewechselt werden
müssen. Abhängig von den Fahrbe-
dingungen kann das Intervall, in
dem ein Öl- und Filterwechsel
angezeigt wird, stark schwanken.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Instrumente und Bedienelemente 69

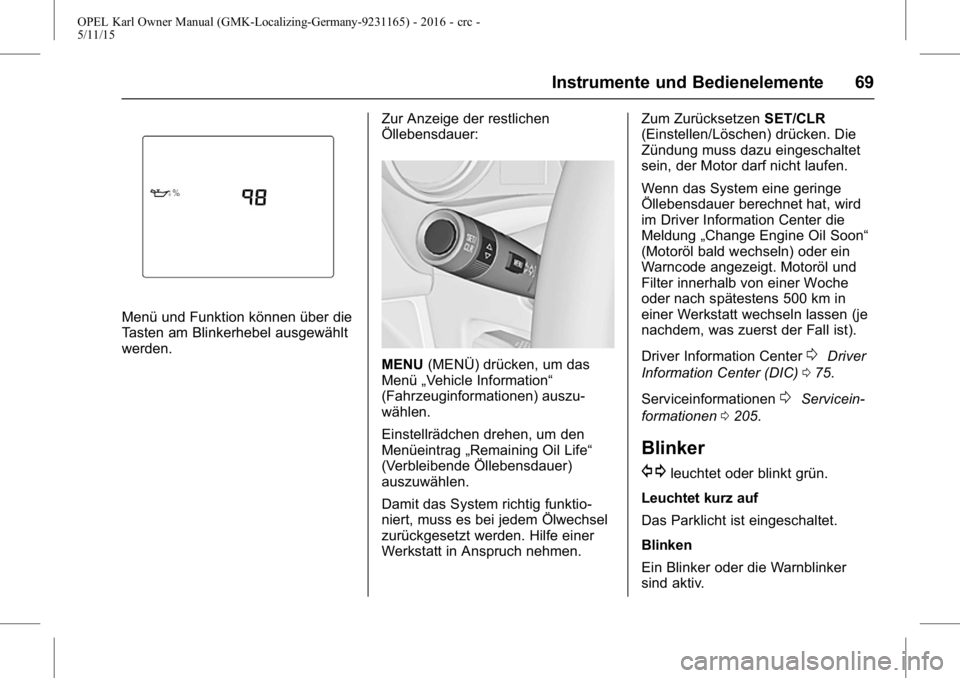

Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.Zur Anzeige der restlichen
Öllebensdauer:
MENU
(MENÜ) drücken, um das
Menü „Vehicle Information“
(Fahrzeuginformationen) auszu-
wählen.
Einstellrädchen drehen, um den
Menüeintrag „Remaining Oil Life“
(Verbleibende Öllebensdauer)
auszuwählen.
Damit das System richtig funktio-
niert, muss es bei jedem Ölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen. Zum Zurücksetzen
SET/CLR
(Einstellen/Löschen) drücken. Die
Zündung muss dazu eingeschaltet
sein, der Motor darf nicht laufen.
Wenn das System eine geringe
Öllebensdauer berechnet hat, wird
im Driver Information Center die
Meldung „Change Engine Oil Soon“
(Motoröl bald wechseln) oder ein
Warncode angezeigt. Motoröl und
Filter innerhalb von einer Woche
oder nach spätestens 500 km in
einer Werkstatt wechseln lassen (je
nachdem, was zuerst der Fall ist).
Driver Information Center0Driver
Information Center (DIC) 075.
Serviceinformationen
0Servicein-
formationen 0205.
Blinker
G
leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker oder die Warnblinker
sind aktiv.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
70 Instrumente und Bedienelemente
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen
Sicherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln
0
Glühlampen auswechseln0172.
Sicherungen
0Sicherungen 0178.
Blinker
0Blinker 089.
Sicherheitsgurt-Mahn-
leuchten
Sicherheitsgurt anlegen auf
Vordersitzen
>leuchtet oder blinkt rot.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen
0
Dreipunkt-Sicherheitsgurt 036.
Sicherheitsgurtstatus auf
Rücksitzen
>blinkt oder leuchtet im Driver
Information Center.
Blinken
Nach Fahrtantritt, wenn der Sicher-
heitsgurt gelöst wird.
Sicherheitsgurt anlegen
0
Dreipunkt-Sicherheitsgurt 036.
Leuchte für Airbag und
Gurtstraffer
9
leuchtet rot.
Beim Einschalten der Zündung
leuchtet die Kontrollleuchte etwa.
einige Sekunden lang. Wenn sie
nicht aufleuchtet, nach mehreren
Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch
nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus. Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
9kontinuierlich auf.
{Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Sicherheitsgurte, Airbag-System
0
Sicherheitsgurte 035, Airbag--
System 038.
Airbag-Ein/Aus-Leuchte
/
leuchtet gelb.
Leuchtet nach dem Einschalten der
Zündung einige Sekunden lang. Der
Beifahrer-Airbag ist aktiviert.
+leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
0Airbag-Ein/Aus-Schalter 043.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Instrumente und Bedienelemente 71
{Gefahr
Gefahr von tödlichen Verlet-
zungen für ein Kind bei Verwen-
dung eines
Kindersicherheitssystems
zusammen mit einem aktivierten
Beifahrer-Airbag. Gefahr von
tödlichen Verletzungen für einen
Erwachsenen bei deaktiviertem
Beifahrer-Airbag.
Ladekontrollleuchte
"
leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen.
Fahrzeugbatterie wird nicht geladen.
Motorkühlung kann unterbrochen
sein. Die Wirkung des Bremskraft-
verstärkers kann aussetzen. Hilfe
einer Werkstatt in Anspruch
nehmen.
Warnleuchte Motorelekt-
ronik
*
leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungsan-
lage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Fehlfunktion, Service
B
leuchtet gelb.
Zusätzlich wird ein Warncode
angezeigt.
Das Fahrzeug benötigt einen
Service. Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrzeugmeldungen
0Fahrzeug--
Meldungen 081.
Warnleuchte Brems- und
Kupplungssystem
$
leuchtet rot.
Der Brems- und Kupplungsflüssig-
keitsstand ist zu niedrig
0Brems-
flüssigkeit 0169.
{Warnung
Halten Sie an. Setzen Sie die
Fahrt nicht fort. Hilfe einer
Werkstatt in Anspruch nehmen.
Pedal betätigen
#leuchtet oder blinkt gelb.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungs-
pedal betätigt werden.
Stopp-Start-Automatik
0Stopp--
Start-System 0145.
