2015.5 OPEL MOVANO_B Gebruikershandleiding (in Dutch)

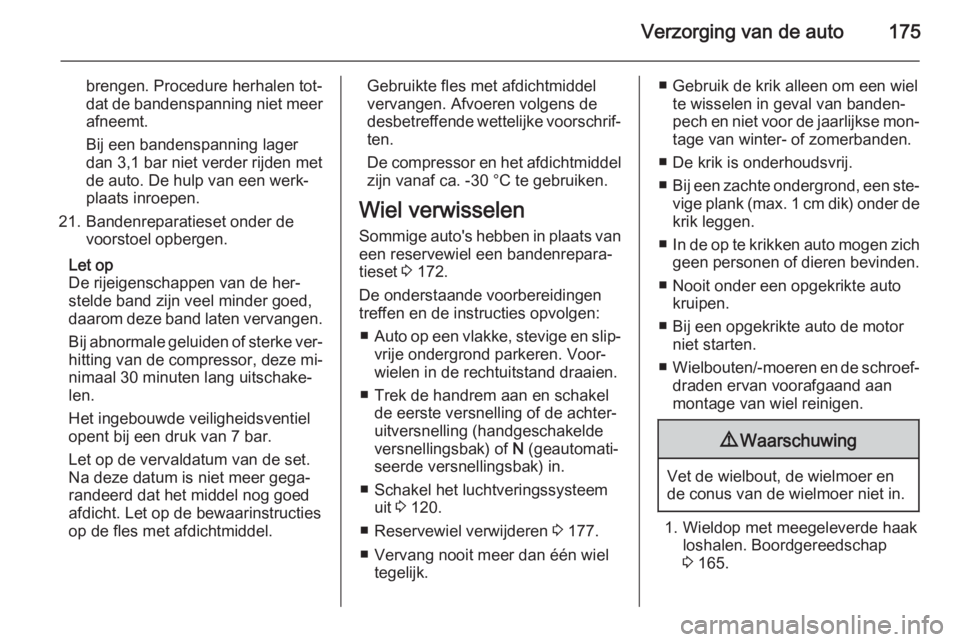

Verzorging van de auto175
brengen. Procedure herhalen tot‐dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 3,1 bar niet verder rijden met
de auto. De hulp van een werk‐
plaats inroepen.
21. Bandenreparatieset onder de voorstoel opbergen.
Let op
De rijeigenschappen van de her‐ stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. -30 °C te gebruiken.
Wiel verwisselen
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 172.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐
wielen in de rechtuitstand draaien.
■ Trek de handrem aan en schakel de eerste versnelling of de achter‐
uitversnelling (handgeschakelde
versnellingsbak) of N (geautomati‐
seerde versnellingsbak) in.
■ Schakel het luchtveringssysteem uit 3 120.
■ Reservewiel verwijderen 3 177.
■ Vervang nooit meer dan één wiel tegelijk.■ Gebruik de krik alleen om een wielte wisselen in geval van banden‐
pech en niet voor de jaarlijkse mon‐
tage van winter- of zomerbanden.
■ De krik is onderhoudsvrij.
■ Bij een zachte ondergrond, een ste‐
vige plank (max. 1 cm dik) onder de
krik leggen.
■ In de op te krikken auto mogen zich
geen personen of dieren bevinden.
■ Nooit onder een opgekrikte auto kruipen.
■ Bij een opgekrikte auto de motor niet starten.
■ Wielbouten/-moeren en de schroef‐
draden ervan voorafgaand aan
montage van wiel reinigen.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wieldop met meegeleverde haak loshalen. Boordgereedschap
3 165.

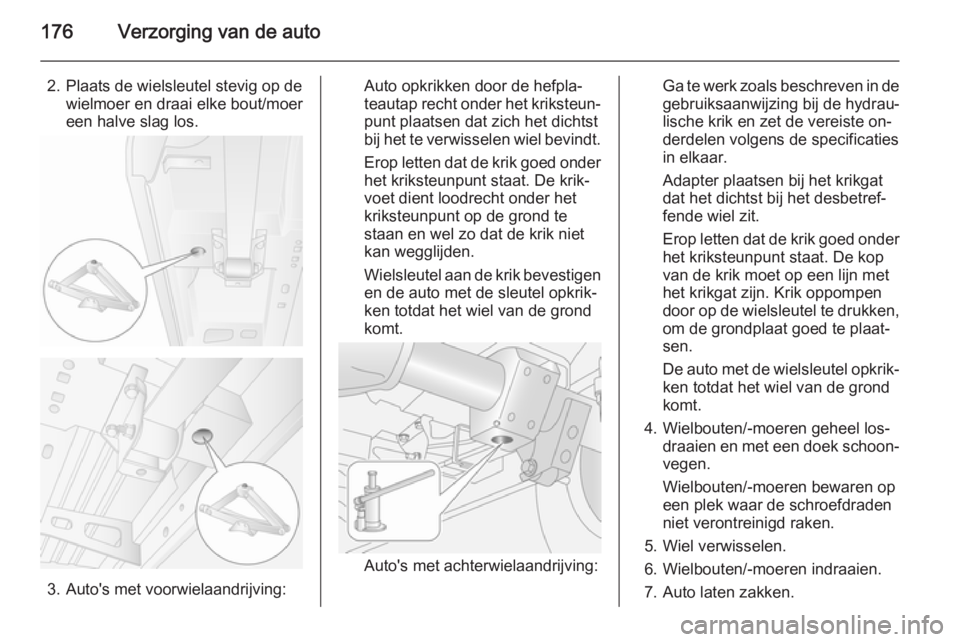

176Verzorging van de auto
2. Plaats de wielsleutel stevig op dewielmoer en draai elke bout/moer
een halve slag los.
3. Auto's met voorwielaandrijving:
Auto opkrikken door de hefpla‐
teautap recht onder het kriksteun‐
punt plaatsen dat zich het dichtst
bij het te verwisselen wiel bevindt.
Erop letten dat de krik goed onder
het kriksteunpunt staat. De krik‐
voet dient loodrecht onder het
kriksteunpunt op de grond te
staan en wel zo dat de krik niet
kan wegglijden.
Wielsleutel aan de krik bevestigen
en de auto met de sleutel opkrik‐
ken totdat het wiel van de grond
komt.
Auto's met achterwielaandrijving:
Ga te werk zoals beschreven in de
gebruiksaanwijzing bij de hydrau‐
lische krik en zet de vereiste on‐
derdelen volgens de specificaties
in elkaar.
Adapter plaatsen bij het krikgat
dat het dichtst bij het desbetref‐
fende wiel zit.
Erop letten dat de krik goed onder
het kriksteunpunt staat. De kop
van de krik moet op een lijn met
het krikgat zijn. Krik oppompen
door op de wielsleutel te drukken, om de grondplaat goed te plaat‐
sen.
De auto met de wielsleutel opkrik‐ ken totdat het wiel van de grond
komt.
4. Wielbouten/-moeren geheel los‐ draaien en met een doek schoon‐vegen.
Wielbouten/-moeren bewaren op
een plek waar de schroefdraden
niet verontreinigd raken.
5. Wiel verwisselen.
6. Wielbouten/-moeren indraaien.
7. Auto laten zakken.

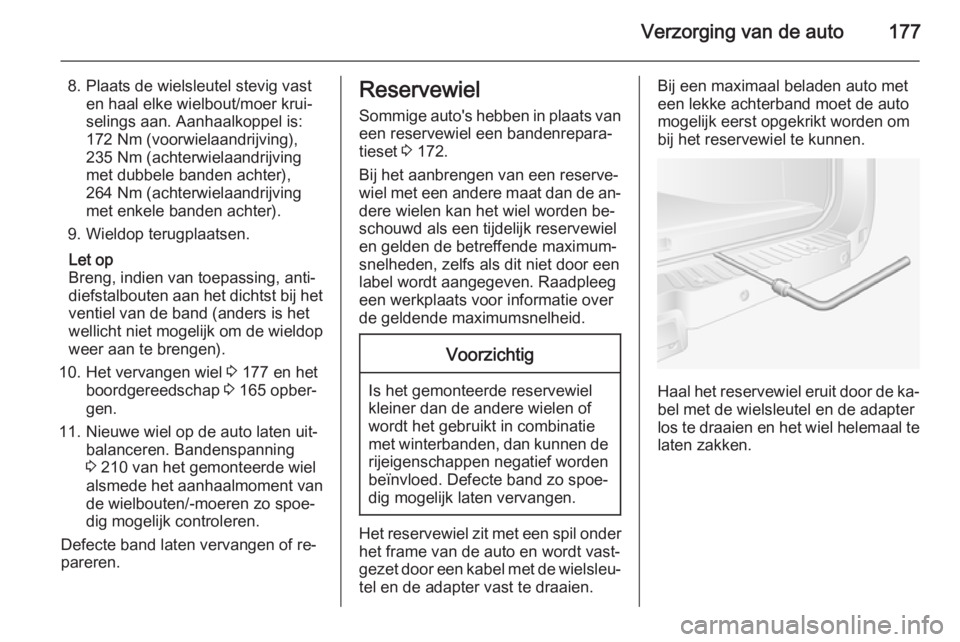

Verzorging van de auto177
8. Plaats de wielsleutel stevig vasten haal elke wielbout/moer krui‐
selings aan. Aanhaalkoppel is:
172 Nm (voorwielaandrijving),
235 Nm (achterwielaandrijving
met dubbele banden achter),
264 Nm (achterwielaandrijving
met enkele banden achter).
9. Wieldop terugplaatsen.
Let op
Breng, indien van toepassing, anti‐
diefstalbouten aan het dichtst bij het ventiel van de band (anders is het
wellicht niet mogelijk om de wieldop weer aan te brengen).
10. Het vervangen wiel 3 177 en het
boordgereedschap 3 165 opber‐
gen.
11. Nieuwe wiel op de auto laten uit‐ balanceren. Bandenspanning
3 210 van het gemonteerde wiel
alsmede het aanhaalmoment van
de wielbouten/-moeren zo spoe‐
dig mogelijk controleren.
Defecte band laten vervangen of re‐
pareren.Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 172.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐
schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel zit met een spil onder het frame van de auto en wordt vast‐
gezet door een kabel met de wielsleu‐
tel en de adapter vast te draaien.
Bij een maximaal beladen auto met
een lekke achterband moet de auto
mogelijk eerst opgekrikt worden om
bij het reservewiel te kunnen.
Haal het reservewiel eruit door de ka‐
bel met de wielsleutel en de adapter
los te draaien en het wiel helemaal te laten zakken.

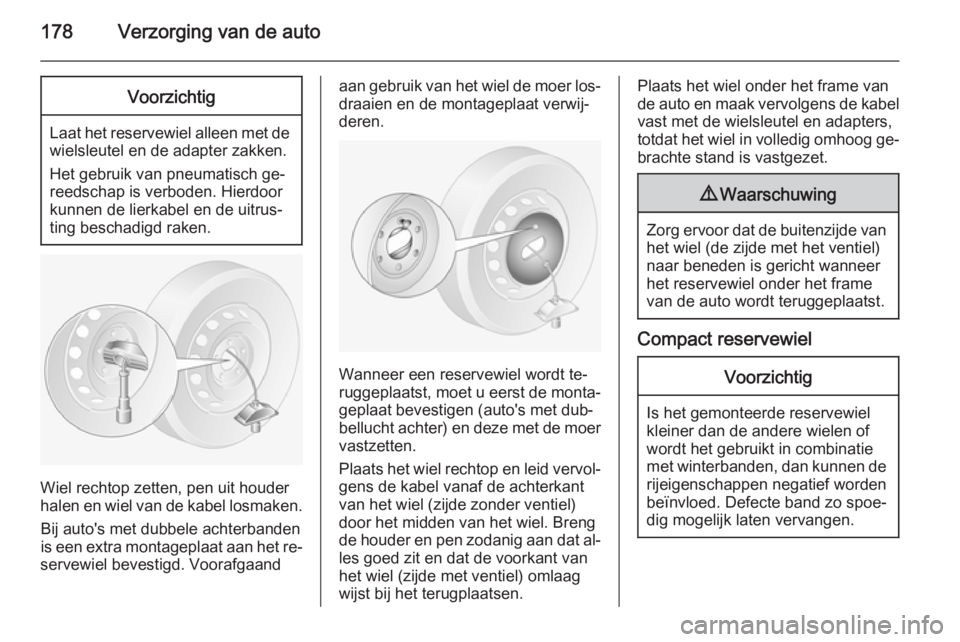

178Verzorging van de autoVoorzichtig
Laat het reservewiel alleen met dewielsleutel en de adapter zakken.
Het gebruik van pneumatisch ge‐
reedschap is verboden. Hierdoor
kunnen de lierkabel en de uitrus‐
ting beschadigd raken.
Wiel rechtop zetten, pen uit houder
halen en wiel van de kabel losmaken.
Bij auto's met dubbele achterbanden
is een extra montageplaat aan het re‐
servewiel bevestigd. Voorafgaand
aan gebruik van het wiel de moer los‐
draaien en de montageplaat verwij‐
deren.
Wanneer een reservewiel wordt te‐
ruggeplaatst, moet u eerst de monta‐
geplaat bevestigen (auto's met dub‐
bellucht achter) en deze met de moer vastzetten.
Plaats het wiel rechtop en leid vervol‐
gens de kabel vanaf de achterkant
van het wiel (zijde zonder ventiel)
door het midden van het wiel. Breng
de houder en pen zodanig aan dat al‐
les goed zit en dat de voorkant van
het wiel (zijde met ventiel) omlaag
wijst bij het terugplaatsen.
Plaats het wiel onder het frame van
de auto en maak vervolgens de kabel
vast met de wielsleutel en adapters,
totdat het wiel in volledig omhoog ge‐ brachte stand is vastgezet.9 Waarschuwing
Zorg ervoor dat de buitenzijde van
het wiel (de zijde met het ventiel)
naar beneden is gericht wanneer
het reservewiel onder het frame
van de auto wordt teruggeplaatst.
Compact reservewiel
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.

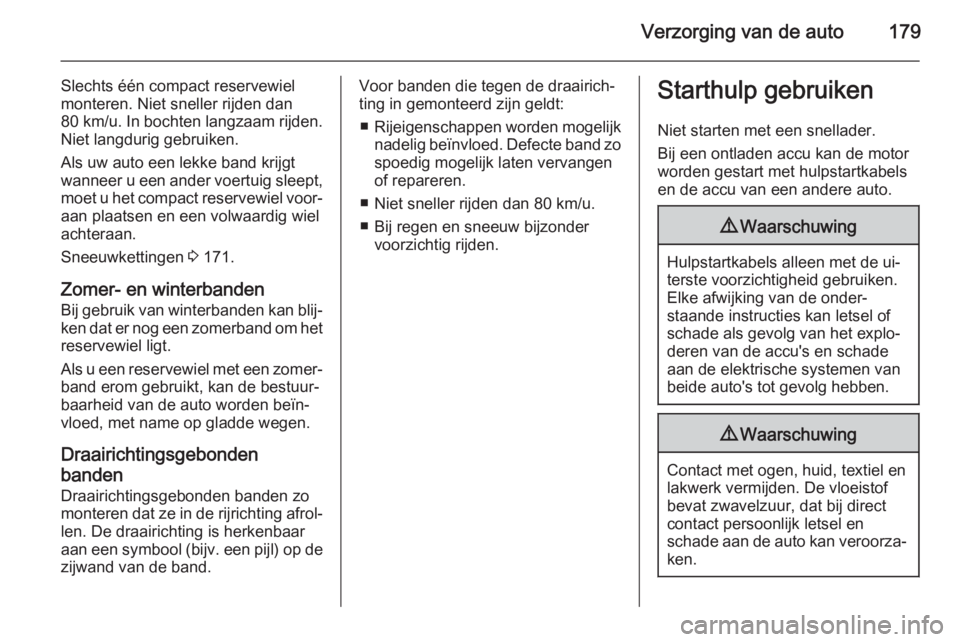

Verzorging van de auto179
Slechts één compact reservewiel
monteren. Niet sneller rijden dan 80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept,
moet u het compact reservewiel voor‐ aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 171.
Zomer- en winterbanden
Bij gebruik van winterbanden kan blij‐
ken dat er nog een zomerband om het reservewiel ligt.
Als u een reservewiel met een zomer‐ band erom gebruikt, kan de bestuur‐
baarheid van de auto worden beïn‐
vloed, met name op gladde wegen.
Draairichtingsgebonden
banden
Draairichtingsgebonden banden zo monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
■ Rijeigenschappen worden mogelijk
nadelig beïnvloed. Defecte band zo
spoedig mogelijk laten vervangen
of repareren.
■ Niet sneller rijden dan 80 km/u.
■ Bij regen en sneeuw bijzonder voorzichtig rijden.Starthulp gebruiken
Niet starten met een snellader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een andere auto.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Contact met ogen, huid, textiel en
lakwerk vermijden. De vloeistof
bevat zwavelzuur, dat bij direct
contact persoonlijk letsel en
schade aan de auto kan veroorza‐ ken.

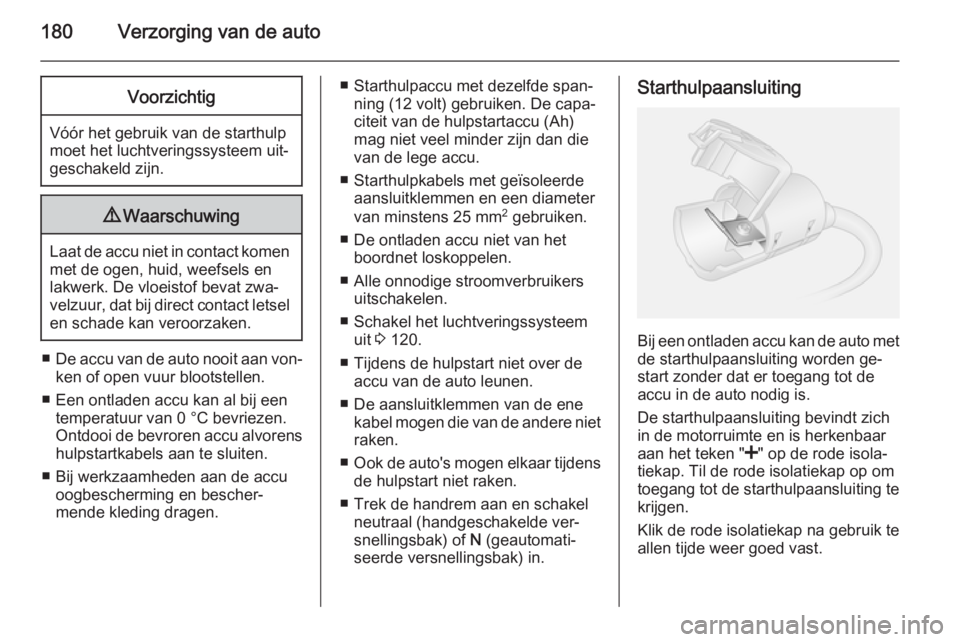

180Verzorging van de autoVoorzichtig
Vóór het gebruik van de starthulp
moet het luchtveringssysteem uit‐ geschakeld zijn.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
■ De accu van de auto nooit aan von‐
ken of open vuur blootstellen.
■ Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.
Ontdooi de bevroren accu alvorens hulpstartkabels aan te sluiten.
■ Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
■ Starthulpaccu met dezelfde span‐ ning (12 volt) gebruiken. De capa‐
citeit van de hulpstartaccu (Ah)
mag niet veel minder zijn dan die
van de lege accu.
■ Starthulpkabels met geïsoleerde aansluitklemmen en een diameter
van minstens 25 mm 2
gebruiken.
■ De ontladen accu niet van het boordnet loskoppelen.
■ Alle onnodige stroomverbruikers uitschakelen.
■ Schakel het luchtveringssysteem uit 3 120.
■ Tijdens de hulpstart niet over de accu van de auto leunen.
■ De aansluitklemmen van de ene kabel mogen die van de andere niet
raken.
■ Ook de auto's mogen elkaar tijdens
de hulpstart niet raken.
■ Trek de handrem aan en schakel neutraal (handgeschakelde ver‐
snellingsbak) of N (geautomati‐
seerde versnellingsbak) in.Starthulpaansluiting
Bij een ontladen accu kan de auto met de starthulpaansluiting worden ge‐
start zonder dat er toegang tot de
accu in de auto nodig is.
De starthulpaansluiting bevindt zich in de motorruimte en is herkenbaar
aan het teken " <" op de rode isola‐
tiekap. Til de rode isolatiekap op om
toegang tot de starthulpaansluiting te krijgen.
Klik de rode isolatiekap na gebruik te
allen tijde weer goed vast.

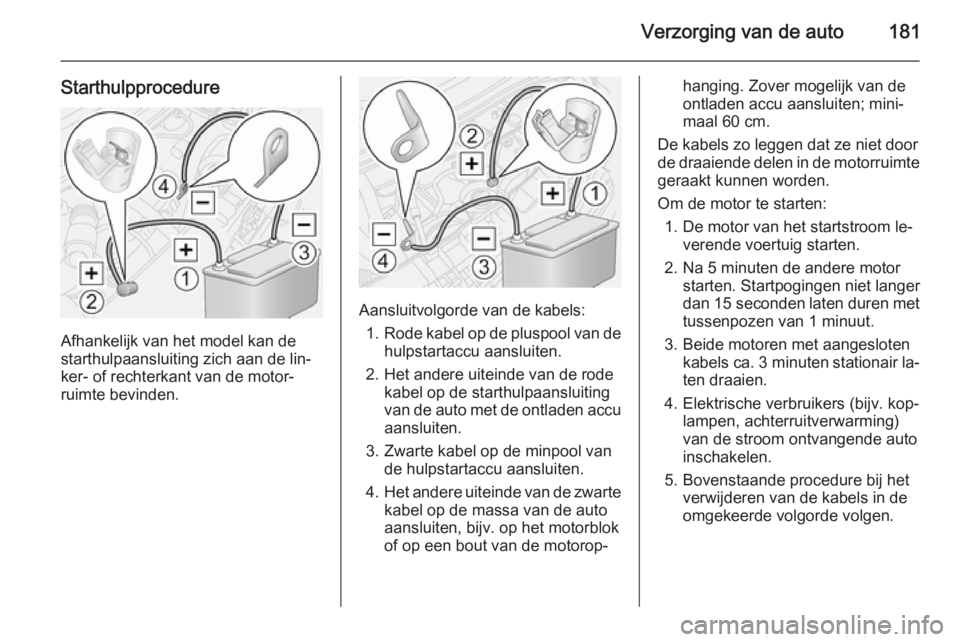

Verzorging van de auto181
Starthulpprocedure
Afhankelijk van het model kan de
starthulpaansluiting zich aan de lin‐
ker- of rechterkant van de motor‐
ruimte bevinden.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de starthulpaansluiting
van de auto met de ontladen accu aansluiten.
3. Zwarte kabel op de minpool van de hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zover mogelijk van de
ontladen accu aansluiten; mini‐
maal 60 cm.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het startstroom le‐ verende voertuig starten.
2. Na 5 minuten de andere motor starten. Startpogingen niet langer
dan 15 seconden laten duren met
tussenpozen van 1 minuut.
3. Beide motoren met aangesloten kabels ca. 3 minuten stationair la‐
ten draaien.
4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.

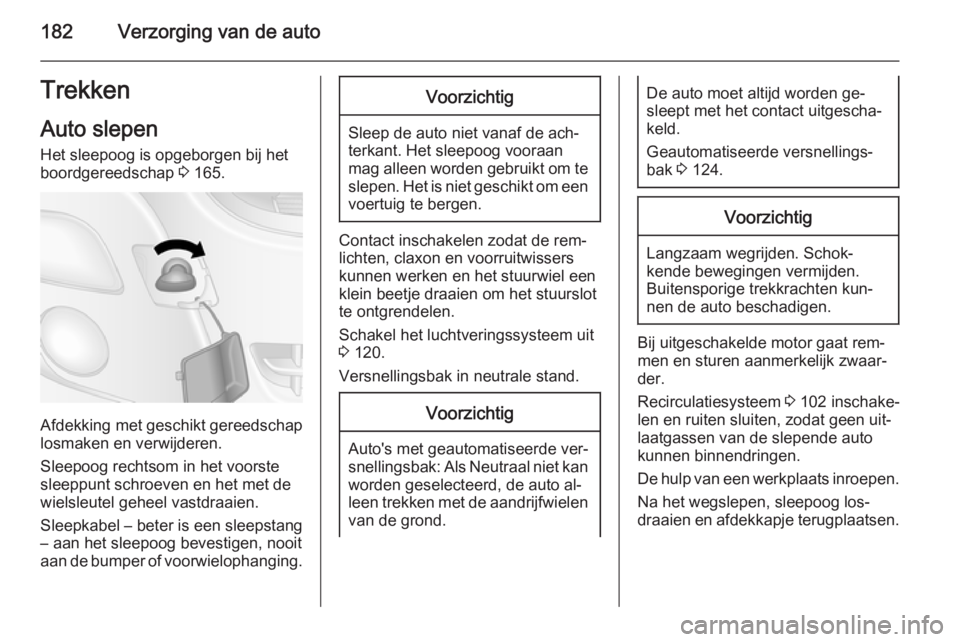

182Verzorging van de autoTrekkenAuto slepen
Het sleepoog is opgeborgen bij het
boordgereedschap 3 165.
Afdekking met geschikt gereedschap
losmaken en verwijderen.
Sleepoog rechtsom in het voorste
sleeppunt schroeven en het met de
wielsleutel geheel vastdraaien.
Sleepkabel – beter is een sleepstang
– aan het sleepoog bevestigen, nooit
aan de bumper of voorwielophanging.
Voorzichtig
Sleep de auto niet vanaf de ach‐
terkant. Het sleepoog vooraan
mag alleen worden gebruikt om te slepen. Het is niet geschikt om een voertuig te bergen.
Contact inschakelen zodat de rem‐
lichten, claxon en voorruitwissers
kunnen werken en het stuurwiel een
klein beetje draaien om het stuurslot
te ontgrendelen.
Schakel het luchtveringssysteem uit
3 120.
Versnellingsbak in neutrale stand.
Voorzichtig
Auto's met geautomatiseerde ver‐
snellingsbak: Als Neutraal niet kan
worden geselecteerd, de auto al‐
leen trekken met de aandrijfwielen van de grond.
De auto moet altijd worden ge‐
sleept met het contact uitgescha‐
keld.
Geautomatiseerde versnellings‐
bak 3 124.Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem 3 102 inschake‐
len en ruiten sluiten, zodat geen uit‐
laatgassen van de slepende auto
kunnen binnendringen.
De hulp van een werkplaats inroepen. Na het wegslepen, sleepoog los‐
draaien en afdekkapje terugplaatsen.
