2015.5 OPEL INSIGNIA Ohjekirja (in Finnish)

Auton hoito247
Aseta sulakkeen irrotin ylhäältä tai si‐vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

248Auton hoito
NroVirtapiiri1Vaihteiston ohjausyksikkö2Moottorin ohjausyksikkö3–4–5Sytytys/vaihteiston ohjausyk‐
sikkö/moottorin ohjausyksikkö6Tuulilasinpyyhkimet7–8Polttoaineenruiskutus/sytytys‐
järjestelmä9Polttoaineenruiskutus/sytytys‐
järjestelmä10Moottorin ohjausyksikkö11Lambda-anturi12Käynnistin13Kaasuläpän lämmityksen anturi14Valaistus15Takalasin pyyhin16Alipainepumppu/ilmamassa‐
mittari/vettä polttoaineessa -
anturi/DC-muunninNroVirtapiiri17–18Kääntyvät ajovalot19Kääntyvät ajovalot20Polttoainepumppu21Sähkötoimisten takasivuikku‐
noiden ikkunannostimet22ABS23Muuttuvan voiman ohjaus24Sähkötoimisten etusivuikku‐
noiden ikkunannostimet25Virtapistokkeet26ABS27Sähkötoiminen seisontajarru28Takalasin lämmitin29Vasen sähkötoiminen istuin30Oikea sähkötoiminen istuin31Ilmastointilaite32Korielektroniikan ohjausyksikkö33Lämmitetyt etuistuimet34KattoluukkuNroVirtapiiri35Infotainment-järjestelmä36–37Oikea kaukovalo38Vasen kaukovalo39–40–41Alipainepumppu42Jäähdytyspuhallin43Auton akku/DC-muunnin (vain
Stop-Start-järjestelmällä varus‐
tetuissa autoissa)44Ajovalojen pesulaite45Jäähdytyspuhallin46Liitäntänapa 87/päärele47Lambda-anturi48Sumuvalot49Oikea lähivalo50Vasen lähivalo51Äänitorvi52Sytytystä

Auton hoito249
NroVirtapiiri53Sytytys/tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet/peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys/
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62–63Takaikkunan anturi64Kääntyvät ajovalot65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–NroVirtapiiri69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja ir‐
rota kansi.

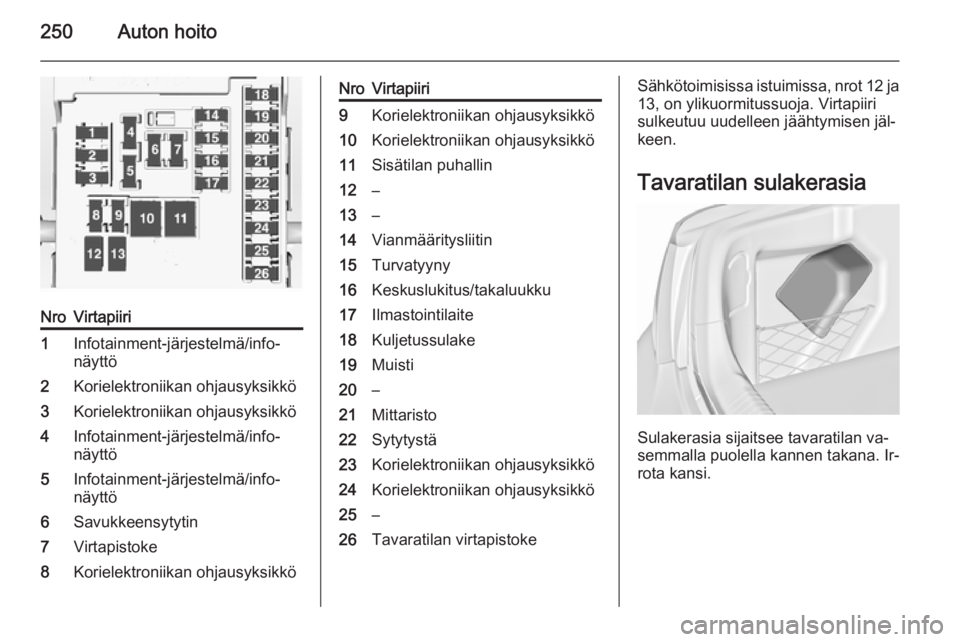

250Auton hoito
NroVirtapiiri1Infotainment-järjestelmä/info‐
näyttö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä/info‐
näyttö5Infotainment-järjestelmä/info‐
näyttö6Savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyksikköNroVirtapiiri9Korielektroniikan ohjausyksikkö10Korielektroniikan ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Keskuslukitus/takaluukku17Ilmastointilaite18Kuljetussulake19Muisti20–21Mittaristo22Sytytystä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokeSähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri
sulkeutuu uudelleen jäähtymisen jäl‐
keen.
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.

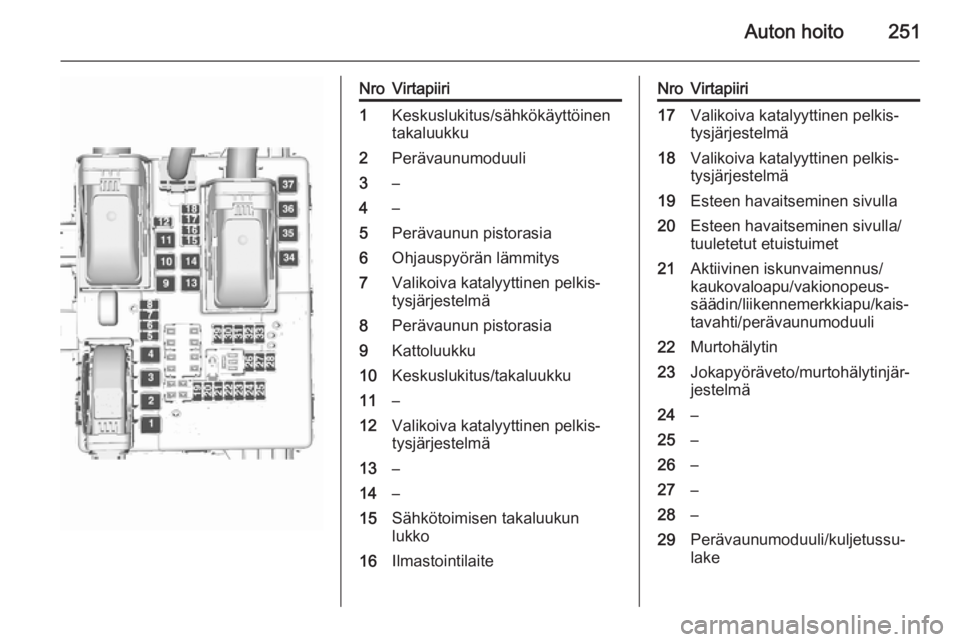

Auton hoito251
NroVirtapiiri1Keskuslukitus/sähkökäyttöinen
takaluukku2Perävaunumoduuli3–4–5Perävaunun pistorasia6Ohjauspyörän lämmitys7Valikoiva katalyyttinen pelkis‐
tysjärjestelmä8Perävaunun pistorasia9Kattoluukku10Keskuslukitus/takaluukku11–12Valikoiva katalyyttinen pelkis‐
tysjärjestelmä13–14–15Sähkötoimisen takaluukun
lukko16IlmastointilaiteNroVirtapiiri17Valikoiva katalyyttinen pelkis‐
tysjärjestelmä18Valikoiva katalyyttinen pelkis‐
tysjärjestelmä19Esteen havaitseminen sivulla20Esteen havaitseminen sivulla/
tuuletetut etuistuimet21Aktiivinen iskunvaimennus/
kaukovaloapu/vakionopeus‐
säädin/liikennemerkkiapu/kais‐
tavahti/perävaunumoduuli22Murtohälytin23Jokapyöräveto/murtohälytinjär‐
jestelmä24–25–26–27–28–29Perävaunumoduuli/kuljetussu‐
lake

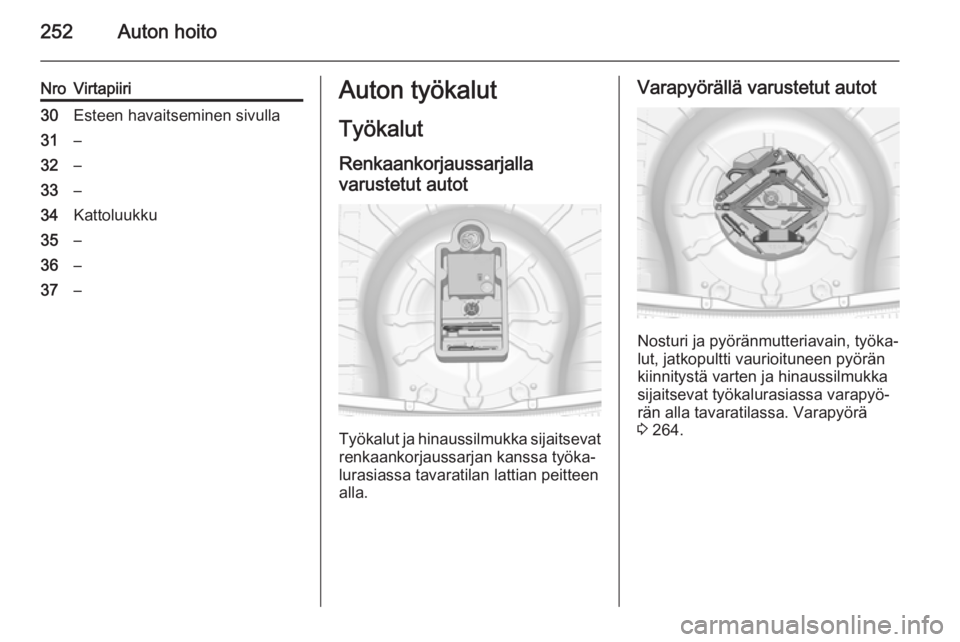

252Auton hoito
NroVirtapiiri30Esteen havaitseminen sivulla31–32–33–34Kattoluukku35–36–37–Auton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
renkaankorjaussarjan kanssa työka‐
lurasiassa tavaratilan lattian peitteen
alla.
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 264.

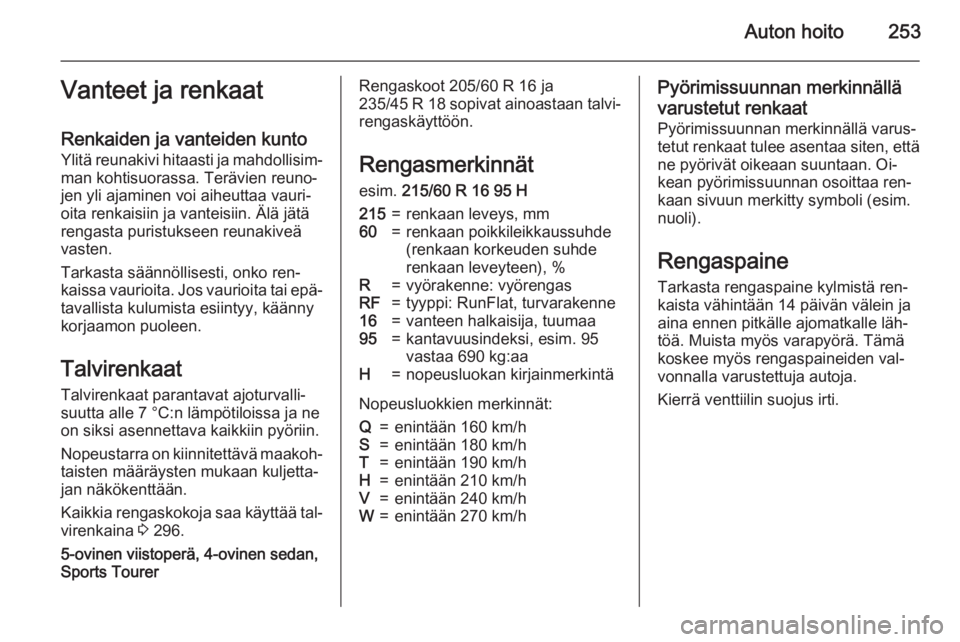

Auton hoito253Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää tal‐
virenkaina 3 296.
5-ovinen viistoperä, 4-ovinen sedan, Sports TourerRengaskoot 205/60 R 16 ja
235/45 R 18 sopivat ainoastaan talvi‐ rengaskäyttöön.
Rengasmerkinnät esim. 215/60 R 16 95 H215=renkaan leveys, mm60=renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R=vyörakenne: vyörengasRF=tyyppi: RunFlat, turvarakenne16=vanteen halkaisija, tuumaa95=kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐ tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

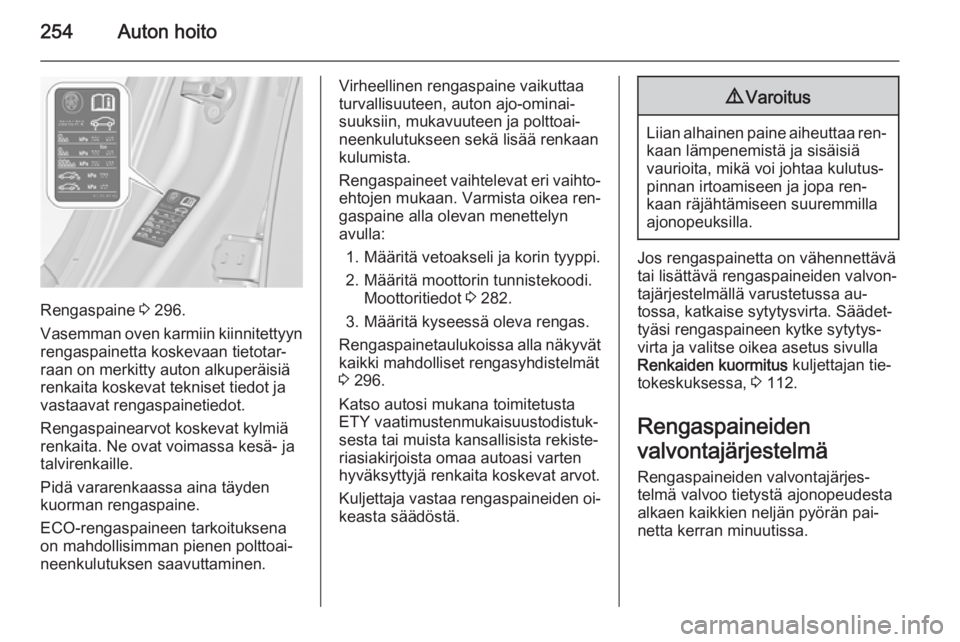

254Auton hoito
Rengaspaine 3 296.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 282.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 296.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse oikea asetus sivulla
Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 112.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.
