Ajaminen ja käyttö207
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksen kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran käyttöön oton tai käy‐
töstä poistamisen voi asettaa värilli‐
sen infonäytön Auton räätälöinti -vali‐
kossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.Takakamera ei ehkä toimi oikein, kun:
■ Ympärillä on pimeää.
■ Auringonvalo tai toisen auton ajo‐ valot osuvat suoraan kameran lins‐siin.
■ Jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi kui‐
vaksi pehmeällä liinalla.
■ Takaluukkua ei ole suljettu oikein.
■ Auto hinaa perävaunua.
■ Auton takaosaan on kohdistunut törmäys.
■ Tapahtuu äärimmäisiä lämpötilan vaihteluita.
Takana olevan risteävän
liikenteen hälytys
Takakameran 3 205 lisäksi takana
olevan risteävän liikenteen hälytys
varoittaa peruutettaessa vasemmalla
tai oikealla olevasta risteävästä liiken‐
teestä. Kun risteävä liikenne tunnis‐
tetaan ja takakamera on aktivoitu, vä‐ rilliseen infonäyttöön tulee suunta‐nuolella varustettu varoituskolmio
K , joka näyttää liikenteen suunnan.
Lisäksi vastaavan puolen kaiutti‐
mesta kuuluu kolme äänimerkkiä.
Etäisyystutkan anturit sijaitsevat si‐
vuttain takapuskurissa.
9 Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien

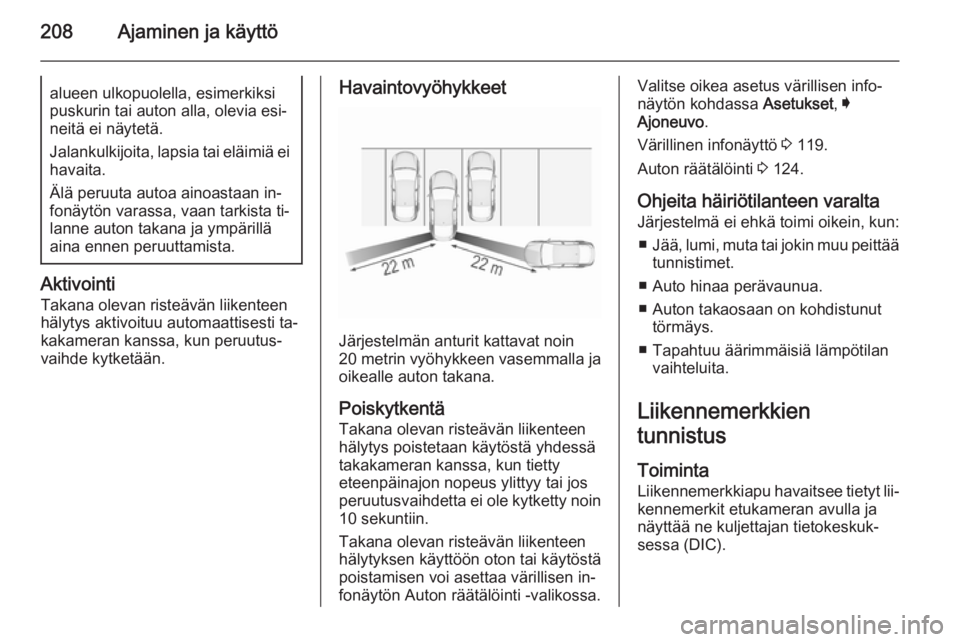

208Ajaminen ja käyttöalueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia esi‐
neitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti ta‐
kakameran kanssa, kun peruutus‐
vaihde kytketään.
Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 metrin vyöhykkeen vasemmalla ja
oikealle auton takana.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä
takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöön oton tai käytöstä
poistamisen voi asettaa värillisen in‐
fonäytön Auton räätälöinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
Ohjeita häiriötilanteen varalta Järjestelmä ei ehkä toimi oikein, kun:
■ Jää, lumi, muta tai jokin muu peittää
tunnistimet.
■ Auto hinaa perävaunua.
■ Auton takaosaan on kohdistunut törmäys.
■ Tapahtuu äärimmäisiä lämpötilan vaihteluita.
Liikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa (DIC).

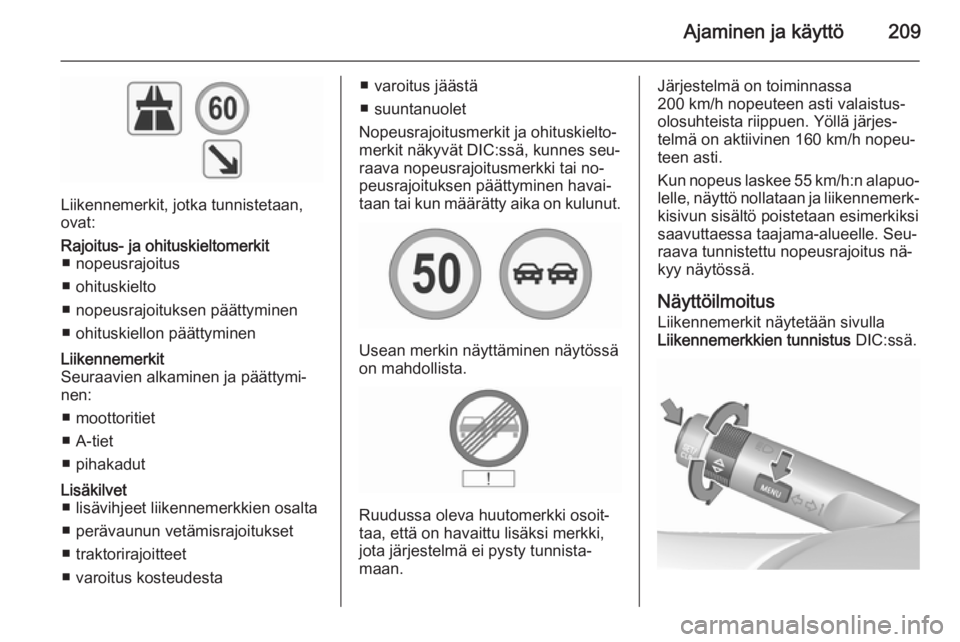

Ajaminen ja käyttö209
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto
■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
■ moottoritiet
■ A-tiet
■ pihakadutLisäkilvet ■ lisävihjeet liikennemerkkien osalta
■ perävaunun vetämisrajoitukset ■ traktorirajoitteet
■ varoitus kosteudesta■ varoitus jäästä
■ suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät DIC:ssä, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Usean merkin näyttäminen näytössä
on mahdollista.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisäksi merkki,
jota järjestelmä ei pysty tunnista‐
maan.
Järjestelmä on toiminnassa
200 km/h nopeuteen asti valaistus‐
olosuhteista riippuen. Yöllä järjes‐ telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Kun nopeus laskee 55 km/h:n alapuo‐
lelle, näyttö nollataan ja liikennemerk‐ kisivun sisältö poistetaan esimerkiksi
saavuttaessa taajama-alueelle. Seu‐
raava tunnistettu nopeusrajoitus nä‐
kyy näytössä.
Näyttöilmoitus Liikennemerkit näytetään sivulla
Liikennemerkkien tunnistus DIC:ssä.

210Ajaminen ja käyttö
Valitse perustason näytössä
Asetukset X paina painiketta
MENU ja valitse kohta
Liikennemerkkien tunnistus suunta‐
vilkun vivun säätöpyörän avulla
3 112.
Valitse keski- ja ylätason näytöissä
Info -valikko ohjauspyörän oikean
puolen painikkeilla ja paina P vali‐
taksesi Liikennemerkkien tunnistus -
toiminnon 3 112.
Kun jokin muu sivu kuljettajan tieto‐
keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina DIC:ssä.
Varoitustoiminnon voi kytkeä päälletai pois liikennemerkkien tunnistussi‐
vun asetusvalikosta painamalla pai‐
niketta SET/CLR suuntavilkkuvi‐
vussa tai painiketta 9 ohjauspyö‐
rässä.

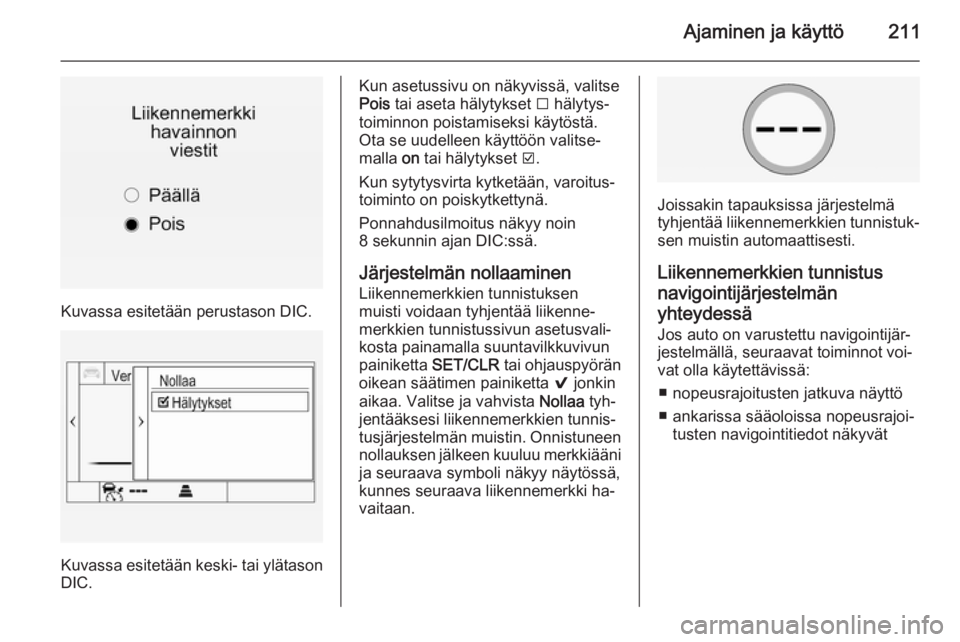

Ajaminen ja käyttö211
Kuvassa esitetään perustason DIC.
Kuvassa esitetään keski- tai ylätasonDIC.
Kun asetussivu on näkyvissä, valitse
Pois tai aseta hälytykset I hälytys‐
toiminnon poistamiseksi käytöstä.
Ota se uudelleen käyttöön valitse‐
malla on tai hälytykset J.
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan DIC:ssä.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta painamalla suuntavilkkuvivun
painiketta SET/CLR tai ohjauspyörän
oikean säätimen painiketta 9 jonkin
aikaa. Valitse ja vahvista Nollaa tyh‐
jentääksesi liikennemerkkien tunnis‐
tusjärjestelmän muistin. Onnistuneen
nollauksen jälkeen kuuluu merkkiääni ja seuraava symboli näkyy näytössä,
kunnes seuraava liikennemerkki ha‐
vaitaan.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐
sen muistin automaattisesti.
Liikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, seuraavat toiminnot voi‐ vat olla käytettävissä:
■ nopeusrajoitusten jatkuva näyttö
■ ankarissa sääoloissa nopeusrajoi‐ tusten navigointitiedot näkyvät

212Ajaminen ja käyttö
Ohjeita häiriötilanteen varaltaLiikennemerkkiapu ei ehkä toimi oi‐
kein, kun:
■ Tuulilasin alue, jolla etukamera si‐ jaitsee, ei ole puhdas.
■ Liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita ha‐
vaita.
■ Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on
viesti Ei liikennemerkki havaintoa.
Johtuen säästä .
■ Liikennemerkit on asennettu väärin
tai ne ovat vaurioituneet.
■ Liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopi‐
musta (Wiener Übereinkommen
über Straßenverkehrszeichen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa tunnistamaan tietyt lii‐ kennemerkit määritetyllä nopeus‐
alueella. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei tunnista mitään
muita kuin tavalliset liikennemer‐
kit, jotka saattavat aloittaa tai lo‐
pettaa nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät
vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
■ Suuntavilkkuja ei käytetä.
■ Jarrupoljinta ei paineta.
■ Kaasupoljinta ei paineta eikä ajo‐ nopeutta kiihdytetä.
■ Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee toimenpiteitä, va‐
roitusta ei anneta.
Aktivointi
Kaistavahti aktivoidaan painamalla
painiketta ). Painikkeessa palava
LED on merkki siitä, että järjestelmä

Ajaminen ja käyttö213
on toiminnassa. Kun mittariston
merkkivalo ) palaa vihreänä, järjes‐
telmä on toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h ajonopeuksilla kaistamerkin‐
töjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla
kuuluu äänimerkki.
Poiskytkentä
Järjestelmä poistetaan käytöstä pai‐ namalla painiketta ), painikkeen
LED-merkkivalo sammuu.
Alle 56 km/h nopeuksilla järjestelmä
ei ole toiminnassa.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
■ Tuulilasi ei ole puhdas.
■ Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot.
Järjestelmä ei pysty toimimaan, jos
kaistamerkintää ei havaita.Polttoaine
Bensiinimoottorien
polttoaine Käytä vain eurooppalaisen standar‐din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voidaan käyttää nämä
standardit täyttävää E10-polttoai‐
netta. E10-polttoaine sisältää enin‐
tään 10 % bioetanolia.
Käytä suositellun oktaaniluvun poltto‐
ainetta 3 282. Alhaisemman oktaa‐
niluvun polttoaineen käyttö voi hei‐
kentää moottorin tehoa ja vääntömo‐
menttia ja nostaa hieman polttoai‐
neenkulutusta.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.

214Ajaminen ja käyttöHuomio
Jos käytetään muuta kuin EN 228-
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,seurauksena voi olla karstoittumi‐nen tai moottorivaurio ja se voi vai‐ kuttaa takuuseen.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Dieselmoottorien
polttoaine Käytä vain normin EN 590 mukaisiadieselpolttoaineita.
EU:n ulkopuolisissa maissa on käy‐
tettävä eurodiesel-polttoainetta,
jonka rikkipitoisuus on alle 50 ppm.
Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä merimoottoreiden dieselöl‐ jyjä, lämmitysöljyjä, Aquazolea tai
vastaavia veden ja dieselöljyn emul‐
sioita. Bensiinimoottorien polttoai‐
neita ja dieselpolttoaineita ei saa se‐
koittaa keskenään.
Polttoaine
nestekaasukäytössä Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C -
100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää normin
DIN EN 589 minimivaatimukset.
