Ajaminen ja käyttö199
Toiminta
Kun autolla ajetaan pysäköityjen au‐
tojen rivin ohi ja järjestelmä on toimin‐ nassa, kehittynyt pysäköintiavustin
alkaa etsiä sopivaa pysäköintipaik‐
kaa. Kun sopiva paikka löytyy, kuljet‐
tajan tietokeskuksessa annetaan nä‐
kyvä ilmoitus ja äänimerkkejä.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä ehdotetusta pysä‐
köintipaikasta, järjestelmä alkaa etsiä
toista sopivaa pysäköintipaikkaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin päähän koh‐
dasta, jossa ilmoitus annettiin. Järjes‐ telmä laskee parhaan reitin pysäköin‐
tipaikkaan. Sitten se ohjaa kuljettajan
paikkaan antamalla tarkkoja ohjeita.Näytössä näytetään seuraavat oh‐
jeet:
■ Huomautus ajettaessa yli 30 km/h nopeudella.
■ Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
■ Ajosuunta pysäköinnin aikana.
■ Ohjauspyörän asento pysäköinnin aikana.
■ Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.

200Ajaminen ja käyttö
Onnistunut pysäköinti ilmoitetaan val‐
mis-viestillä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on ohjelmoitu havaitse‐
maan pysäköintipaikat matkustajan
puolella. Kuljettajan puoleisten pysä‐
köintipaikkojen löytämiseksi on pai‐
nettava painiketta ( noin 2 sekuntia.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐ jan tietokeskuksessa näkyvä kehitty‐neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivun
SET/CLR -painiketta tai ohjauspyörän
säädinten 9-painiketta, kehittyneen
pysäköintiavustimen ohjeet tulevat
uudelleen näyttöön ja pysäköintiä voi
jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ painamalla (
■ pysäköinnin päättyessä onnistu‐ neesti
■ ajettaessa yli 30 km/h nopeudella
■ katkaistaessa sytytysvirta
Huomautus
Jos kehittynyt pysäköintiavustin
passivoidaan manuaalisesti tai jär‐
jestelmän toimesta ( esim. pysäköin‐
nin päätyttyä), myös etu- ja takapy‐säköintiavustimet passivoidaan. Ak‐
tivoi etu- ja takapysäköintiavustimet
uudelleen painamalla pysäköintitut‐
kan painiketta r tai kytkemällä pe‐
ruutusvaihteen päälle kerran.
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
■ Järjestelmässä on vika.
■ Kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun.
■ Järjestelmä ei toimi.

Ajaminen ja käyttö201

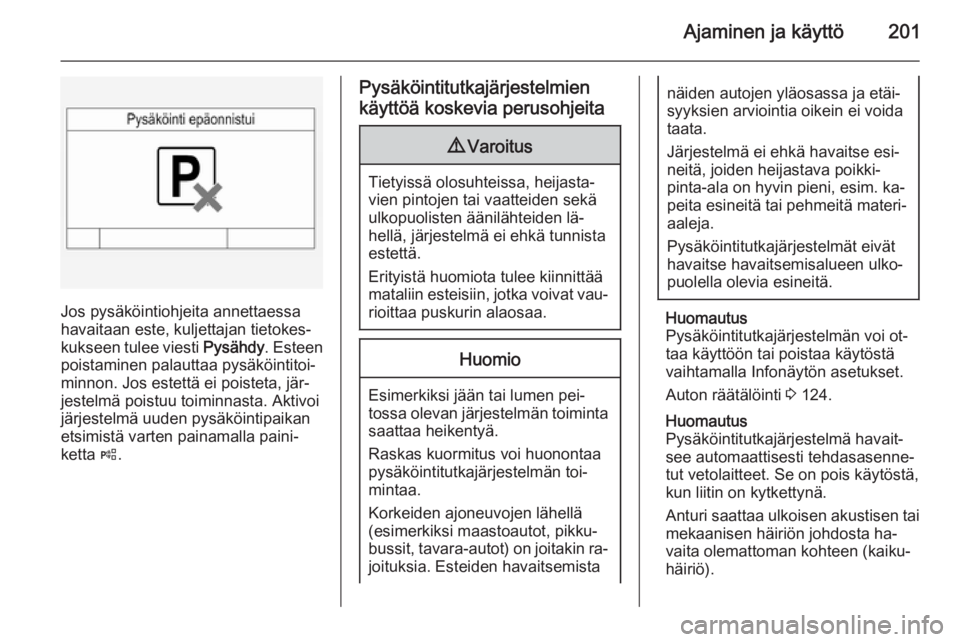

Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla paini‐
ketta (.
Pysäköintitutkajärjestelmien
käyttöä koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmän voi ot‐
taa käyttöön tai poistaa käytöstä
vaihtamalla Infonäytön asetukset.
Auton räätälöinti 3 124.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).

202Ajaminen ja käyttö
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
35 km:n ajomatka, joka sisältää joi‐
takin kaarteita.
Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse: ■ nopeasti lähestyviä autoja kuol‐ leen kulman ulkopuolisella alu‐eella
■ jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.

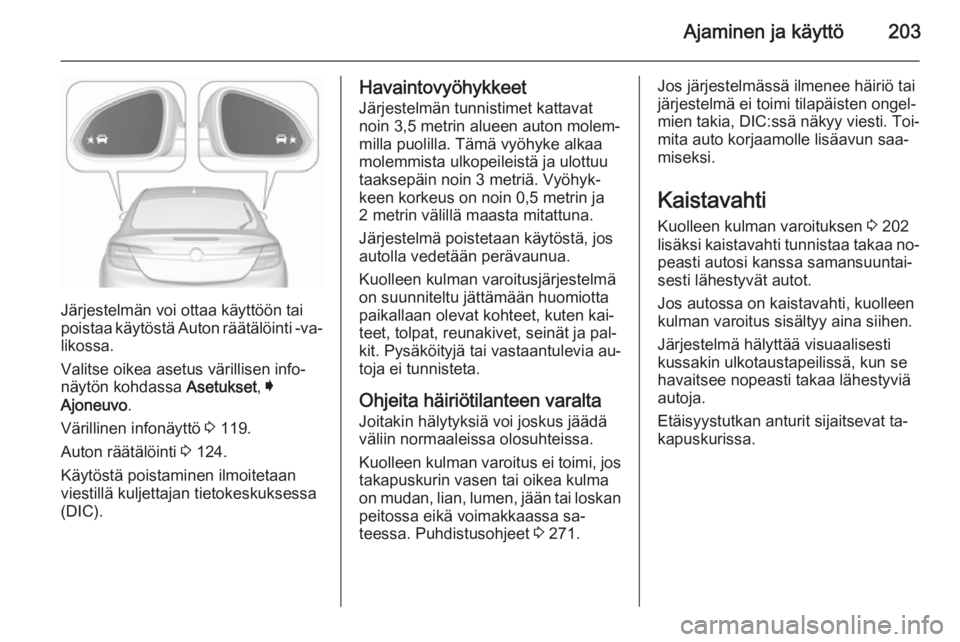

Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Jos autossa on kaistavahti 3 203,
peileissä näkyy symboli F.

Ajaminen ja käyttö203
Järjestelmän voi ottaa käyttöön tai
poistaa käytöstä Auton räätälöinti -va‐ likossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa
(DIC).
Havaintovyöhykkeet
Järjestelmän tunnistimet kattavat
noin 3,5 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 271.Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisten ongel‐
mien takia, DIC:ssä näkyy viesti. Toi‐ mita auto korjaamolle lisäavun saa‐
miseksi.
Kaistavahti Kuolleen kulman varoituksen 3 202
lisäksi kaistavahti tunnistaa takaa no‐ peasti autosi kanssa samansuuntai‐
sesti lähestyvät autot.
Jos autossa on kaistavahti, kuolleen
kulman varoitus sisältyy aina siihen.
Järjestelmä hälyttää visuaalisesti
kussakin ulkotaustapeilissä, kun se
havaitsee nopeasti takaa lähestyviä
autoja.
Etäisyystutkan anturit sijaitsevat ta‐
kapuskurissa.

204Ajaminen ja käyttö9Varoitus
Kaistavahti ei korvaa kuljettajan
valppautta.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee takaa lä‐
hestyvän, huomattavasti nopeammin
ajavan auton, oranssi merkkivalo
F syttyy vastaavassa ulkopeilissä.
Jos kuljettaja sitten aktivoi suuntavil‐
kun, varoitussymboli F alkaa vilk‐
kua oranssina varoituksena siitä, ettei kaistaa pidä vaihtaa.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
3,5 metriä auton kummallekin puo‐
lelle ja noin 3 metriä kuolleen kulman varoituksesta A taaksepäin suuntau‐
tuvan vyöhykkeen ja noin kaistavah‐
dille (B) 70 metriä rinnakkaisilla kais‐
toilla taaksepäin suuntautuvan alu‐
een. Vyöhykkeet alkavat kustakin ul‐
kopeilistä. Vyöhykkeen korkeus on
noin 0,5 metrin ja 2 metrin välillä
maasta mitattuna.

Ajaminen ja käyttö205

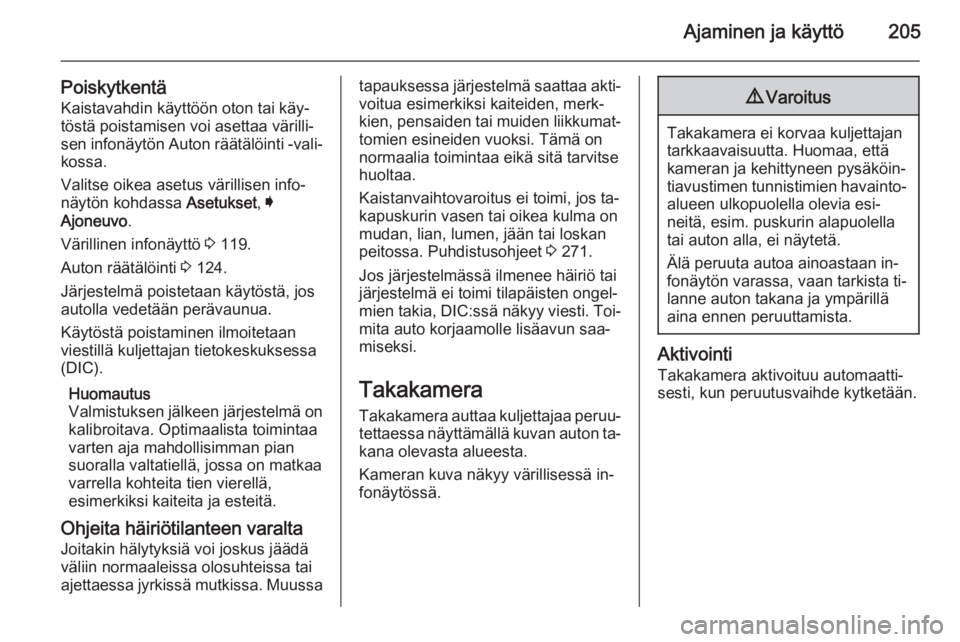

PoiskytkentäKaistavahdin käyttöön oton tai käy‐töstä poistamisen voi asettaa värilli‐
sen infonäytön Auton räätälöinti -vali‐
kossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa
(DIC).
Huomautus
Valmistuksen jälkeen järjestelmä on
kalibroitava. Optimaalista toimintaa
varten aja mahdollisimman pian
suoralla valtatiellä, jossa on matkaa
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.
Ohjeita häiriötilanteen varalta Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Muussatapauksessa järjestelmä saattaa akti‐
voitua esimerkiksi kaiteiden, merk‐
kien, pensaiden tai muiden liikkumat‐ tomien esineiden vuoksi. Tämä onnormaalia toimintaa eikä sitä tarvitse
huoltaa.
Kaistanvaihtovaroitus ei toimi, jos ta‐
kapuskurin vasen tai oikea kulma on
mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 271.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisten ongel‐ mien takia, DIC:ssä näkyy viesti. Toi‐
mita auto korjaamolle lisäavun saa‐
miseksi.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐ kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.

206Ajaminen ja käyttö
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman
mukaisesti.
Toiminnon voi poistaa käytöstä väril‐
lisen infonäytön Auton räätälöinti -va‐
likossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
