Avaimet, ovet ja ikkunat31

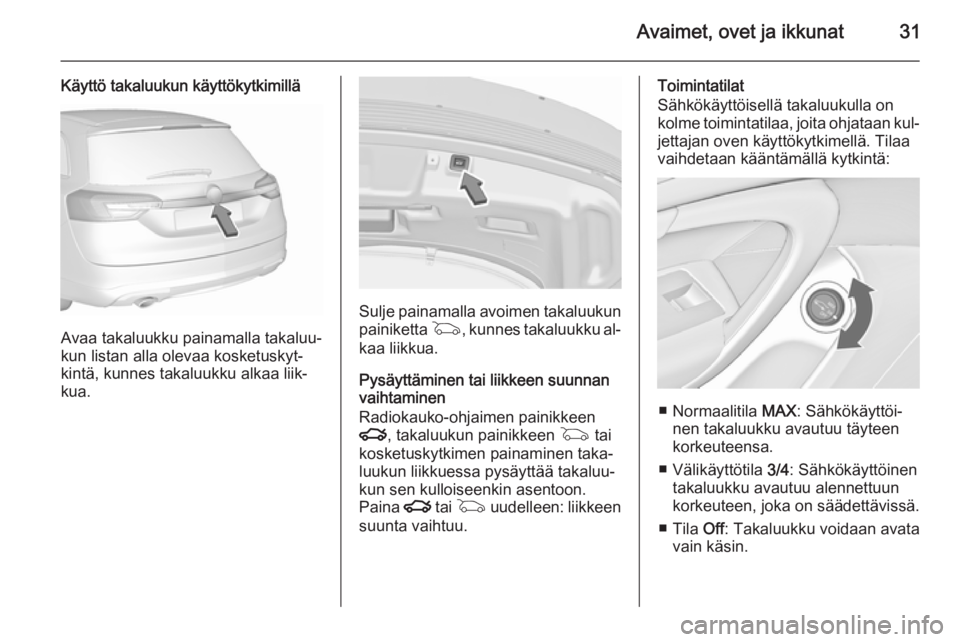

Käyttö takaluukun käyttökytkimillä
Avaa takaluukku painamalla takaluu‐
kun listan alla olevaa kosketuskyt‐
kintä, kunnes takaluukku alkaa liik‐
kua.
Sulje painamalla avoimen takaluukun
painiketta G, kunnes takaluukku al‐
kaa liikkua.
Pysäyttäminen tai liikkeen suunnan
vaihtaminen
Radiokauko-ohjaimen painikkeen
x , takaluukun painikkeen G tai
kosketuskytkimen painaminen taka‐
luukun liikkuessa pysäyttää takaluu‐ kun sen kulloiseenkin asentoon.
Paina x tai G uudelleen: liikkeen
suunta vaihtuu.
Toimintatilat
Sähkökäyttöisellä takaluukulla on
kolme toimintatilaa, joita ohjataan kul‐
jettajan oven käyttökytkimellä. Tilaa
vaihdetaan kääntämällä kytkintä:
■ Normaalitila MAX: Sähkökäyttöi‐
nen takaluukku avautuu täyteen korkeuteensa.
■ Välikäyttötila 3/4: Sähkökäyttöinen
takaluukku avautuu alennettuun
korkeuteen, joka on säädettävissä.
■ Tila Off: Takaluukku voidaan avata
vain käsin.

32Avaimet, ovet ja ikkunat
Alennetun avautumiskorkeuden
säätö välikäyttötilassa
1. Käännä toimintatilan kytkin asen‐ toon 3/4.
2. Avaa sähkökäyttöinen takaluukku
jollain käyttökytkimellä.
3. Pysäytä liike haluttuun korkeu‐ teen painamalla jotain käyttökyt‐
kintä. Siirrä pysähtynyt taka‐
luukku tarvittaessa käsin halut‐
tuun asentoon.
4. Paina avoimen takaluukun sisä‐
puolella olevaa painiketta
3 sekuntia.
Huomautus
Avauskorkeuden säätö on ohjelmoi‐ tava tasaisella alustalla.
Äänimerkki ilmaisee uuden asetuk‐
sen ja ulommat takavalot vilkkuvat,
jos takaluukun avautumiskulma on
alle 30°.
Kun kuljettajan oven säätöpyörä
käännetään välikäyttötilaan 3/4, säh‐
kökäyttöinen takaluukku pysäyttää avautumisen uuteen määritettyyn asentoon.
Takaluukku voidaan pitää auki vain,
jos minimikorkeus ylittyy (vähimmäi‐
savauskulma 30°:sta). Avautumiskor‐
keudeksi ei voida ohjelmoida tätä kor‐
keutta pienempää arvoa.
Turvatoiminto
Jos sähkökäyttöisen takaluukun tiellä
on este avautumisen tai sulkeutumi‐
sen aikana, liikesuunta vaihtuu auto‐
maattisesti ja luukku avautuu tai sul‐
keutuu hieman. Useampi este yhden
virrankytkentäjakson aikana poistaa
toiminnon käytöstä. Tässä tapauk‐
sessa takaluukku täytyy sulkea tai
avata käsin.Sähkökäyttöisen takaluukun sivureu‐
noissa on väliinjäämisanturit. Jos an‐
turit havaitsevat esteitä takaluukun ja auton rungon välillä, takaluukku
avautuu, kunnes se aktivoidaan uu‐
delleen tai suljetaan käsin.
Turvatoiminnon merkiksi kuuluu
merkkiääni.
Poista kaikki esteet ennen normaaliin
toimintaan palaamista.
Jos auto on varustettu tehtaalla asen‐ netulla vetolaitteella ja perävaunun
sähköjohdot on kytketty, sähkökäyt‐
töinen takaluukku voidaan avata vain
kosketuskytkimellä ja se voidaan sul‐
kea vain avoimen takaluukun painik‐
keella G. Varmista, että sen liike‐
alueella ei ole esteitä.

Avaimet, ovet ja ikkunat33
Yleisiä vinkkejä takaluukun
käytöstä9 Vaara
Älä aja takaluukku auki tai raollaan
esimerkiksi pitkiä tavaroita kuljet‐
taessasi, koska tällöin auton si‐
sään voi päästä myrkyllisiä
pakokaasuja, joita ei voi nähdä
eikä haistaa. Seurauksena voi olla
tajuttomuus ja jopa kuolema.
Huomio
Ennen kuin avaat takaluukun, tar‐
kista sen vaurioitumisen välttämi‐
seksi, onko yläpuolella esteitä,
esim. autotallin ovi. Tarkista aina
avautumistila takaluukun yläpuo‐
lella ja takana.
Huomautus
Sähkökäyttöinen takaluukku: Jos
avoimen takaluukun nostinten paine häviää, takaluukku laskee hieman,
minkä jälkeen järjestelmä pysäyttää
sen. Tämän jälkeen takaluukku ava‐
taan ja suljetaan sähkötoimisesti.
Tämän aikana takavalot vilkkuvat ja
kuuluu äänimerkki. Takaluukkua ei
saa käyttää sulkemisen jälkeen en‐
nen kuin se on huollettu korjaa‐
mossa.
Huomautus
Sähkökäyttöinen takaluukku on pois
käytöstä, kun auton akun lataus on
alhainen. Tässä tapauksessa taka‐
luukkua ei voida käyttää edes ma‐
nuaalisesti.
Huomautus
Kun takaluukun sähkökäyttö poiste‐ taan käytöstä ja kaikkien ovien luki‐
tus avataan, takaluukkua voi käyttää
ainoastaan käsin. Tällöin takaluukun sulkemiseen käsin tarvitaan huo‐
mattavasti enemmän voimaa.
Huomautus
Jotkin takaluukkuun asennetut pai‐
navat lisävarusteet voivat saada ai‐
kaan sen, ettei luukku pysy enää
auki.Auton suojaus
Murtosuojauslukitus9 Varoitus
Älä kytke toimintaan, jos auton si‐
sällä on ihmisiä! Murtosuojausta ei
voi avata sisäpuolelta.
Järjestelmä kytkee kaikki ovet taka‐
lukkoon. Kaikkien ovien on oltava
kiinni eikä elektroninen avain saa olla
autossa. Muussa tapauksessa järjes‐ telmää ei voi aktivoida.
Jos sytytysvirta oli kytkettynä, on kul‐
jettajan ovi avattava ja suljettava ker‐ ran, jotta auto saadaan suojatuksi.
Avattaessa auton lukitus mekaaninen
murtosuojauslukitus kytkeytyy pois.
Tämä ei ole mahdollista matkusta‐
mossa olevan keskuslukituspainik‐
keen avulla.

34Avaimet, ovet ja ikkunat
Aktivointi
Radiokauko-ohjain tai elektroninen
avain: paina kaksi kertaa e
5 sekunnin sisällä.
Murtohälytinjärjestelmä
Murtohälytin sisältää mekaanisen
murtosuojauslukituksen, ja sitä käy‐
tetään yhdessä sen kanssa.
Se valvoo:
■ ovia, takaluukkua, konepeltiä
■ matkustamoa siihen liittyvä tavara‐ tila mukaan lukien
■auton kallistumaa esim. sitä nostet‐
taessa
■ sytytystä
Aktivointi
Kaikkien ovien on oltava kiinni eikä elektroninen avain saa olla autossa.
Muussa tapauksessa järjestelmää ei
voi aktivoida.
■ Radiokauko-ohjain: aktivoituu itse 30 sekunnin kuluttua auton lukitse‐
misesta, kun e-painiketta paine‐
taan kerran.
■ Elektroninen avainjärjestelmä: akti‐
voituu itse 30 sekunnin kuluttua au‐ ton lukitsemisesta, kun jotakin oven
ulkokahvaa painetaan.
■ Radiokauko-ohjain tai elektroninen avain: suoraan painamalla kaksi
kertaa e 5 sekunnin sisällä.
■ Elektroninen avainjärjestelmä, kun passiivinen lukitus on käytössä: ak‐tivoidaan hetkeksi passiivisen luki‐
tuksen jälkeen.
Huomautus
Sisätilassa tehdyt muutokset, esim.
istuinpäällisten kiinnittäminen ja ik‐
kunoiden tai kattoluukun avaami‐
nen, voivat haitata sisätilan valvon‐
taa.

Avaimet, ovet ja ikkunat35
Päällekytkentä sisätilan
valvonta ja auton kallistuman
valvonta poiskytkettyinä
Kytke sisätilan ja auton kallistuman
valvonta pois päältä, kun autoon jäte‐ tään eläimiä, kovaäänisten ultraääni‐
signaalien tai hälytyksen laukaisevien
liikkeiden takia. Kytke pois päältä
myös auton ollessa lautassa tai ju‐
nassa.
1. Sulje takaluukku, konepelti, ikku‐ nat ja kattoluukku.
2. Paina o. Painikkeen o LED
syttyy enintään 10 minuutiksi.
3. Sulje ovet.
4. Kytke murtohälytin valmiustilaan.
Tilaviesti näytetään kuljettajan tieto‐
keskuksessa.
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin ai‐ kana murtohälyttimen aktivoinnin jäl‐
keen:LED palaa=testi, valmiustilan
kytkentäviiveLED vilkkuu
nopeasti=ovia, takaluukkua
tai konepeltiä ei
ole suljettu kun‐
nolla tai järjestel‐
mässä on vika
Tila järjestelmän valmiustilaan kytke‐ misen jälkeen:
LED
vilkkuu
hitaasti=järjestelmä on valmiusti‐
lassa
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Radiokauko-ohjaimella: Auton luki‐
tuksen avaaminen painamalla paini‐
ketta c poistaa murtohälytinjärjestel‐
män toiminnasta.

36Avaimet, ovet ja ikkunat
Elektroninen avainjärjestelmä: Jos
auton lukitus avataan painamalla
ovenkahvan painiketta, varashälytin
poistetaan käytöstä.
Järjestelmää ei poisteta käytöstä, kun
kuljettajan oven lukitus avataan avai‐
mella tai matkustamossa olevalla
keskuslukituspainikkeella.
Hälytys
Hälytyksen lauetessa äänitorvi hälyt‐ tää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Murtohälytinjärjestelmän voi poistaa
toiminnasta vain painamalla paini‐
ketta c tai painamalla ovenkahvassa
olevaa kytkintä (elektroninen avain‐ järjestelmä) tai kytkemällä sytytys‐
virta päälle.
Lauennut hälytys, jota kuljettaja ei ole
keskeyttänyt, ilmaistaan varoitusvil‐
kuilla. Ne vilkahtavat nopeasti kolme
kertaa, kun auton lukitus seuraavan
kerran avataan kauko-ohjaimella. Li‐
säksi kuljettajan tietokeskuksessa
näkyy varoitusviesti sytytysvirran kyt‐
kemisen jälkeen.
Auton viestit 3 122.
Ajonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.
Ajonestin aktivoidaan automaatti‐
sesti, kun avain poistetaan virtakytki‐
mestä.Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen.
Jos merkkivalo d vilkkuu edelleen,
yritä käynnistää moottori vara-avai‐
mella ja käänny korjaamon puoleen.
Huomautus
Ajonestin ei lukitse ovia. Lukitse
auto ja kytke murtohälytin aina pois‐ tuessasi auton luota 3 23, 3 34.
Merkkivalo d 3 110.

Avaimet, ovet ja ikkunat37Ulkopeilit
Kupera muoto
Kuperassa ulkopeilissä on asfäärinen
alue ja se vähentää kuolleita kohtia.
Peilin muodon johdosta kohteet vai‐
kuttavat pienemmiltä, joten etäisyyk‐
siä on vaikeampi arvioida.
Sähkötoiminen säätö
Valitse kyseinen ulkopeili vaihtamalla
säädin vasemman (L) tai oikean (R)
peilin puolelle. Käännä sitten sää‐
dintä säätääksesi peiliä.
Asennossa o mitään peiliä ei ole va‐
littu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden pa‐
rantamiseksi ovipeili kääntyy sivulle
riittävän voimakkaasta iskusta. Pa‐
lauta peili alkuasentoonsa painamalla peilikoteloa kevyesti.
Sähkötoiminen kääntäminen
Kytke säädin asentoon o ja paina
säätöpainike c sitten alas. Molemmat
ulkopeilit kääntyvät autoa vasten.
Paina säädin uudelleen alas –
molemmat ulkopeilit palaavat alkupe‐
räiseen asentoonsa.
Jos autoa vasten sähkötoimisesti
käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädinalas vain toinen peili kääntyy ulos
sähkötoimisesti.

38Avaimet, ovet ja ikkunat
Peilien taittaminen kauko-ohjaimella Tämä toiminto on käytettävissä aino‐
astaan, jos autossa on muistilla va‐
rustetut sähkötoimiset istuimet.
Taita peilit sisään painamalla paini‐
ketta e uudelleen lukituksen jälkeen
yhden sekunnin ajan.
Taita peilit ulos painamalla painiketta
c uudelleen lukituksen avauksen jäl‐
keen yhden sekunnin ajan.
Painaminen kolmen sekunnin ajan ot‐ taa ikkunoiden toiminnan käyttöön.
Sähkötoimiset ikkunat 3 40. Katto‐
luukku 3 43.
Jos peilit käännettiin sisäänpäin au‐
toa kohti kuljettajan oven käyttökytki‐
mellä, ne eivät käänny ulos paina‐
malla c.
Tämän toiminnon voi ottaa käyttöön
tai poistaa käytöstä Auton räätälöinti
-valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
Asetukset tallentuvat automaattisesti
käytössä olevalle avaimelle 3 23.Peilien lämmitys
Käytetään painamalla Ü.
Painikkeen LED ilmaisee aktivoinnin.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois toi‐ minnasta lyhyen ajan kuluttua.
Automaattinen himmennys Yöaikaan perässä ajavien autojen
ajovalojen aiheuttamaa häikäisyä vä‐
hennetään automaattisesti himmen‐
tämällä kumpaakin ulkotaustapeiliä.
