2015.5 OPEL INSIGNIA Ohjekirja (in Finnish)

Auton hoito239Ksenonvalot9Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä avaamalla lukitus ja vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.

240Auton hoito
Etusuuntavilkku
1. Käännä suojusta vastapäivään jairrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä avaamalla lukitus ja vetä‐
mällä.
4. Vaihda polttimo ja kytke polttimon
pidin liittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
Sivuvalot/päiväajovalot
Sivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.
SumuvalotPolttimoihin pääsee käsiksi auton ala‐ puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.

Auton hoito241
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myö‐täpäivään.
Takavalot
5-ovinen viistoperä/4-ovinen
sedan
1. Irrota suojus tavaratilan sisäpuo‐ lelta.
2.Ruuvaa kolme muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

242Auton hoito
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä tai kiertämällä:
Suuntavilkun lamppu 1
Takasumuvalo 2, vain kuljettajan
puoli
Peruutusvalon lamppu 3
Takavalo ja jarruvalo ovat LE‐
Dejä. Jos ne vioittuvat, vaihdata
ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä auton korin syvennyksiin ja
kiristä muoviset kiinnitysmutterit
tavaratilan sisäpuolelta käsin.
Sulje kansi.
Sports Tourer/Country Tourer
1. Vapauta ja avaa takaluukun suo‐ jus.
2. Kierrä kolme muovista kiinnitys‐mutteria käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

Auton hoito243

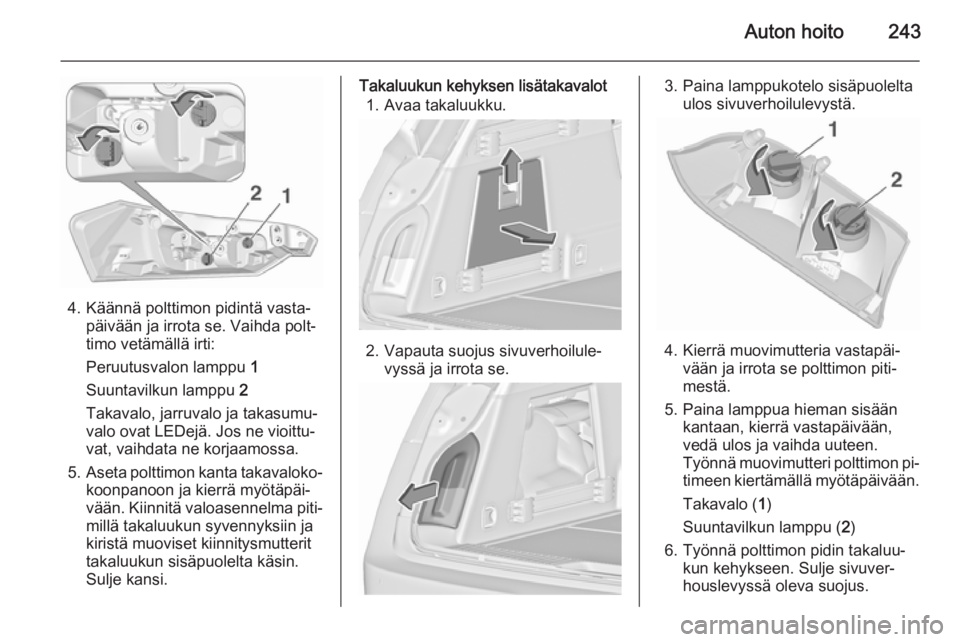

4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
Peruutusvalon lamppu 1
Suuntavilkun lamppu 2
Takavalo, jarruvalo ja takasumu‐ valo ovat LEDejä. Jos ne vioittu‐
vat, vaihdata ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä takaluukun syvennyksiin ja
kiristä muoviset kiinnitysmutterit takaluukun sisäpuolelta käsin.
Sulje kansi.
Takaluukun kehyksen lisätakavalot
1. Avaa takaluukku.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Paina lamppukotelo sisäpuolelta ulos sivuverhoilulevystä.
4. Kierrä muovimutteria vastapäi‐vään ja irrota se polttimon piti‐
mestä.
5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Työnnä muovimutteri polttimon pi‐
timeen kiertämällä myötäpäivään.
Takavalo ( 1)
Suuntavilkun lamppu ( 2)
6. Työnnä polttimon pidin takaluu‐ kun kehykseen. Sulje sivuver‐
houslevyssä oleva suojus.

244Auton hoitoKylkisuuntavilkutJos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Työnnä ruuvitaltta lamppukote‐ loon, paina sivulle ja vapauta
jousi.

Auton hoito245
2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Paina lamppua kevyesti jousta vasten ja poista.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

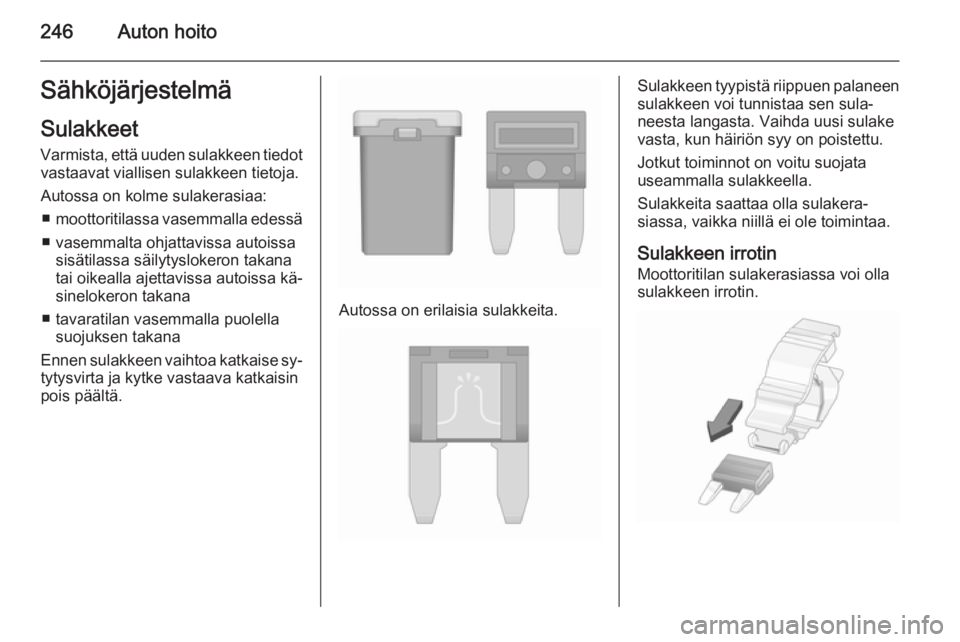

246Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana
■ tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
