2015.5 OPEL INSIGNIA Ohjekirja (in Finnish)

Säilytys79
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.

80Säilytys
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet yl‐
häältä päin koukkuihin.
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet kis‐
koon. Varmista, että hihna ei ole kier‐
tynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko Etu- tai takaistuinten taakse voidaan
asentaa kaksi erilaista turvaverkkoa.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.

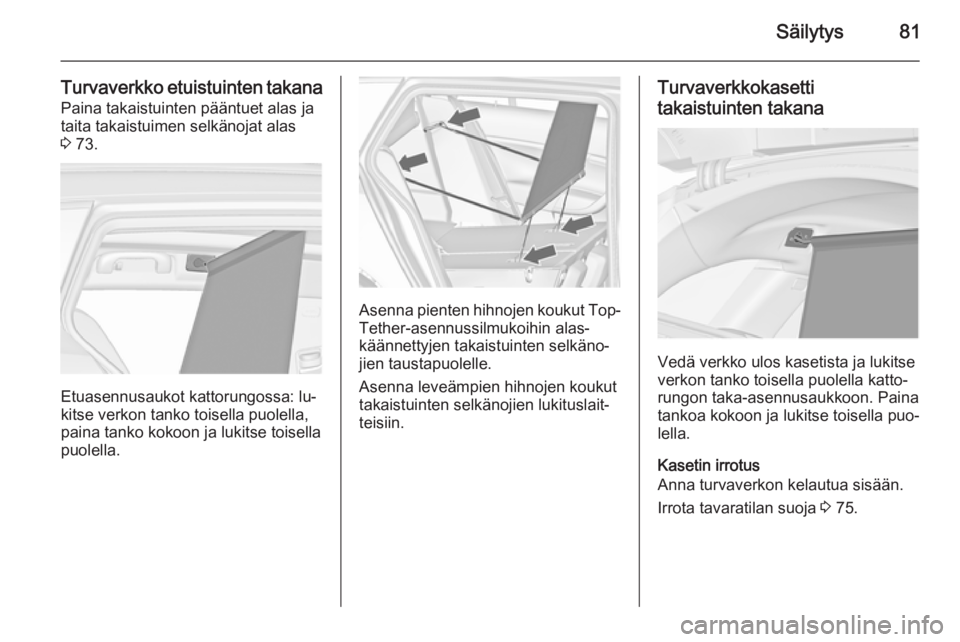

Säilytys81
Turvaverkko etuistuinten takanaPaina takaistuinten pääntuet alas ja
taita takaistuimen selkänojat alas
3 73.
Etuasennusaukot kattorungossa: lu‐
kitse verkon tanko toisella puolella,
paina tanko kokoon ja lukitse toisella puolella.
Asenna pienten hihnojen koukut Top-
Tether-asennussilmukoihin alas‐
käännettyjen takaistuinten selkäno‐
jien taustapuolelle.
Asenna leveämpien hihnojen koukut
takaistuinten selkänojien lukituslait‐
teisiin.
Turvaverkkokasetti
takaistuinten takana
Vedä verkko ulos kasetista ja lukitse
verkon tanko toisella puolella katto‐
rungon taka-asennusaukkoon. Paina
tankoa kokoon ja lukitse toisella puo‐
lella.
Kasetin irrotus
Anna turvaverkon kelautua sisään.
Irrota tavaratilan suoja 3 75.

82Säilytys
Vapauta kasetti kääntämällä sitä hie‐
man taaksepäin ja irrota se yläkautta pidikkeistä.
Kasetin asennus
Irrota tavaratilan suoja.Työnnä kasetti pidikkeisiin vasem‐
malla ja oikealla puolella. Huomaa
kasetin merkinnät L (vasen puoli) ja
R (oikea puoli), jotka toimivat asen‐
nusvihjeenä.
Käännä kasettia hieman eteenpäin
lukitaksesi sen.
Turvaverkkojen ja tavaratilan
suojan säilytys
Takaturvaverkon kasetti voidaan va‐
rastoida yhdessä tavaratilan suojan ja
rullatun turvaverkon kanssa tavarati‐
lan lattian alle.Avaa tavaratilan lattia vetämällä kah‐
vasta. Käännä ja aseta lattia takais‐
tuinten taakse.

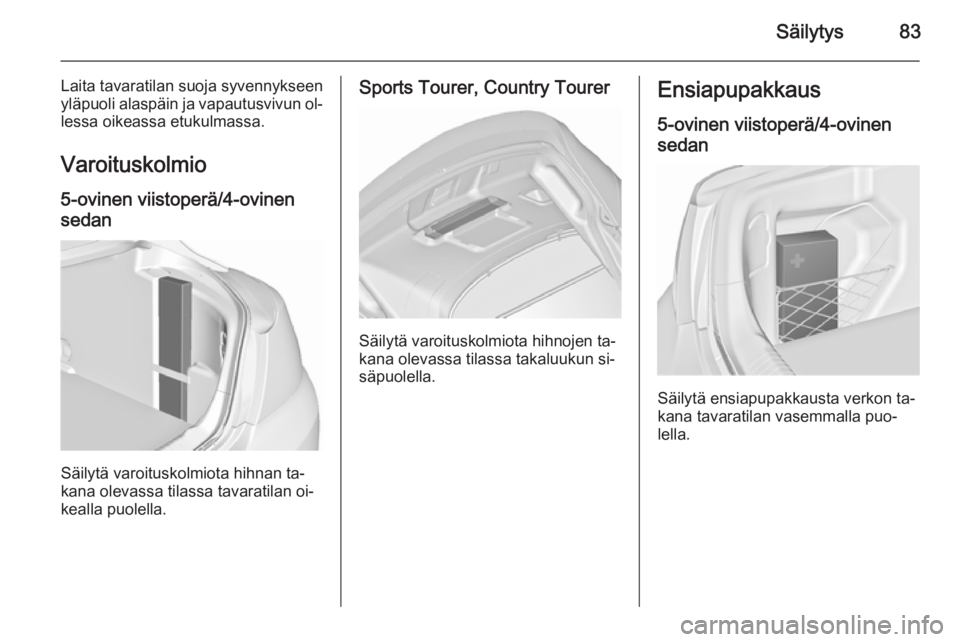

Säilytys83
Laita tavaratilan suoja syvennykseen
yläpuoli alaspäin ja vapautusvivun ol‐
lessa oikeassa etukulmassa.
Varoituskolmio
5-ovinen viistoperä/4-ovinen
sedan
Säilytä varoituskolmiota hihnan ta‐
kana olevassa tilassa tavaratilan oi‐
kealla puolella.
Sports Tourer, Country Tourer
Säilytä varoituskolmiota hihnojen ta‐
kana olevassa tilassa takaluukun si‐ säpuolella.
Ensiapupakkaus
5-ovinen viistoperä/4-ovinensedan
Säilytä ensiapupakkausta verkon ta‐
kana tavaratilan vasemmalla puo‐ lella.

84Säilytys
Sports Tourer, Country Tourer
Säilytä ensiapupakkausta takaluukunsisäpuolella hihnalla kiinnitettynä.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
5-ovinen viistoperä/4-ovinen sedan
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton ko‐
rissa kussakin ovikehyksessä.
Irrota suojukset asennuspisteistä ja
kiinnitä kattoteline mukana toimite‐
tuilla ruuveilla.
Sports Tourer/Country Tourer
kattokiskojen kanssa
Kiinnitä kattoteline asettamalla asen‐
nuspultit kuvassa näkyviin aukkoihin.

Säilytys85Lastaustietoa
■Raskaat esineet tulee asettaa tava‐
ratilassa takaistuinten selkänojien
taakse. Varmista, että selkänojat
ovat hyvin paikallaan, ts. punaiset
merkinnät sivussa vapautusvivun
lähellä eivät ole enää näkyvissä.
Jos teet kuormasta pinon, aseta
raskaat esineet pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 78.
■ Irralliset esineet tulee aina kiinnit‐
tää paikalleen, jotta ne eivät liiku ta‐varatilassa.
■ Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa
olla eteenpäin kallistettuina.
■ Kuorman korkeus ei saa ylittää sel‐
känojien yläreunaa.
■ Älä aseta mitään esineitä tavarati‐ lan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 277)
ja EY-normin mukaisen omamas‐
san erotus.
Kantavuus voidaan laskea merkit‐
semällä auton tiedot tämän ohjekir‐ jan alussa olevaan painotauluk‐
koon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa kuorma
tasaisesti ja kiinnitä se hihnoilla si‐
ten, ettei se pääse liikkumaan. So‐
vita rengaspaineet ja ajonopeus
kuormitukseen. Tarkasta kiinnityk‐
sen pitävyys usein ja kiristä tarvit‐
taessa.
Suurin sallittu ajonopeus on
120 km/h.

86Säilytys
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuu
kattotelineen ja kuorman yhteen‐
lasketusta painosta.
