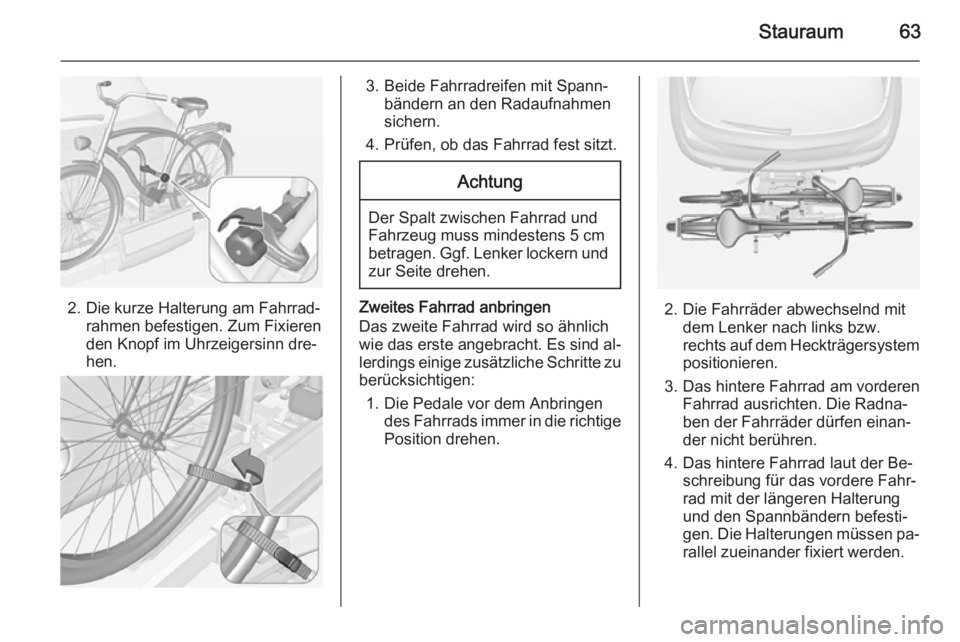

Stauraum63
2. Die kurze Halterung am Fahrrad‐rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.
3. Beide Fahrradreifen mit Spann‐ bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Zweites Fahrrad anbringen
Das zweite Fahrrad wird so ähnlich
wie das erste angebracht. Es sind al‐ lerdings einige zusätzliche Schritte zu
berücksichtigen:
1. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.2. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
3. Das hintere Fahrrad am vorderen Fahrrad ausrichten. Die Radna‐
ben der Fahrräder dürfen einan‐
der nicht berühren.
4. Das hintere Fahrrad laut der Be‐ schreibung für das vordere Fahr‐
rad mit der längeren Halterung
und den Spannbändern befesti‐
gen. Die Halterungen müssen pa‐
rallel zueinander fixiert werden.

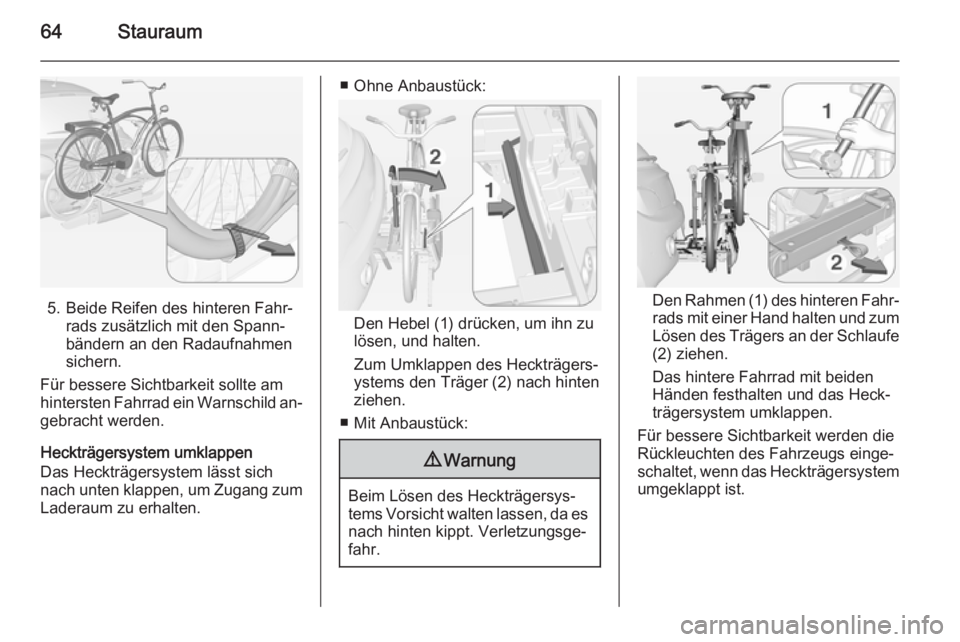

64Stauraum
5. Beide Reifen des hinteren Fahr‐rads zusätzlich mit den Spann‐
bändern an den Radaufnahmen
sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
■ Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträgers‐
ystems den Träger (2) nach hinten
ziehen.
■ Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen (1) des hinteren Fahr‐ rads mit einer Hand halten und zum
Lösen des Trägers an der Schlaufe (2) ziehen.
Das hintere Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.

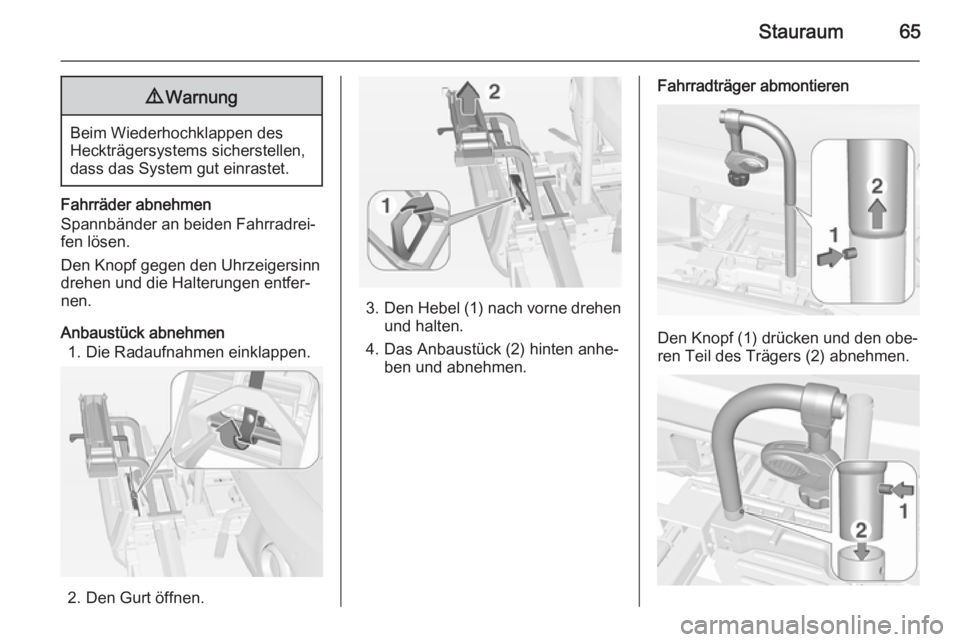

Stauraum659Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen 1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.
Fahrradträger abmontieren
Den Knopf (1) drücken und den obe‐
ren Teil des Trägers (2) abnehmen.

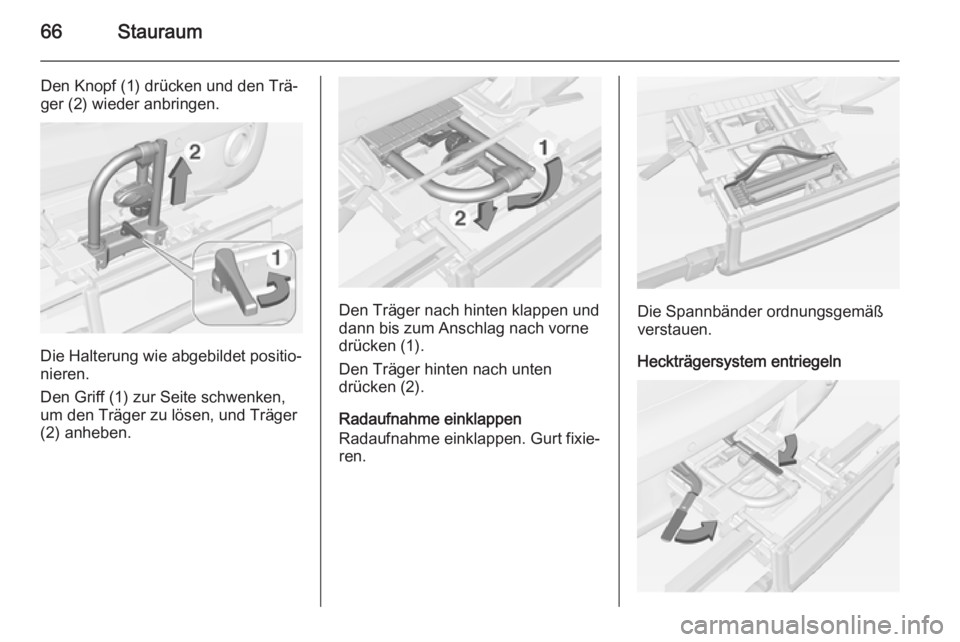

66Stauraum
Den Knopf (1) drücken und den Trä‐ger (2) wieder anbringen.
Die Halterung wie abgebildet positio‐
nieren.
Den Griff (1) zur Seite schwenken,
um den Träger zu lösen, und Träger
(2) anheben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln

Stauraum67
Die beiden Spannhebel so weit wie
möglich nach innen schwenken. Gurt
fixieren.
Rückleuchten einklappen
Zuerst die Rückleuchten (1) so weit
wie möglich nach vorne schwenken.
Dann die Scharniere (2) so weit wie
möglich nach vorne schwenken.
Kennzeichenleuchte einklappen
Die Kennzeichenleuchte nach vorne
klappen.
Heckträgersystem einfahren
Achtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das System leicht anheben und in den Stoßfänger
drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.

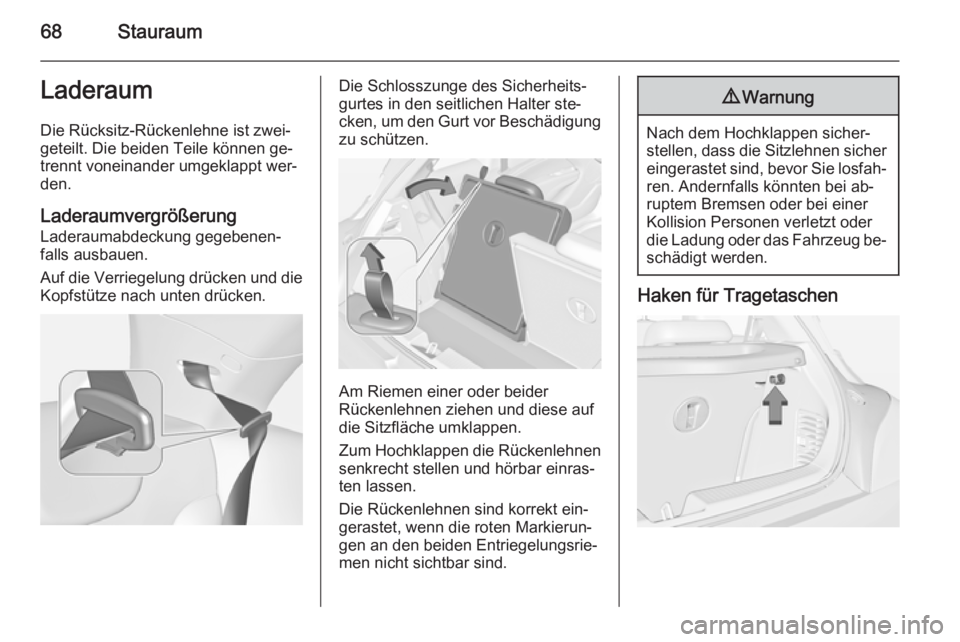

68StauraumLaderaumDie Rücksitz-Rückenlehne ist zwei‐
geteilt. Die beiden Teile können ge‐
trennt voneinander umgeklappt wer‐
den.
Laderaumvergrößerung
Laderaumabdeckung gegebenen‐
falls ausbauen.
Auf die Verriegelung drücken und die Kopfstütze nach unten drücken.Die Schlosszunge des Sicherheits‐
gurtes in den seitlichen Halter ste‐
cken, um den Gurt vor Beschädigung
zu schützen.
Am Riemen einer oder beider
Rückenlehnen ziehen und diese auf
die Sitzfläche umklappen.
Zum Hochklappen die Rückenlehnen
senkrecht stellen und hörbar einras‐
ten lassen.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen an den beiden Entriegelungsrie‐
men nicht sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen sicher eingerastet sind, bevor Sie losfah‐ ren. Andernfalls könnten bei ab‐
ruptem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug be‐
schädigt werden.
Haken für Tragetaschen

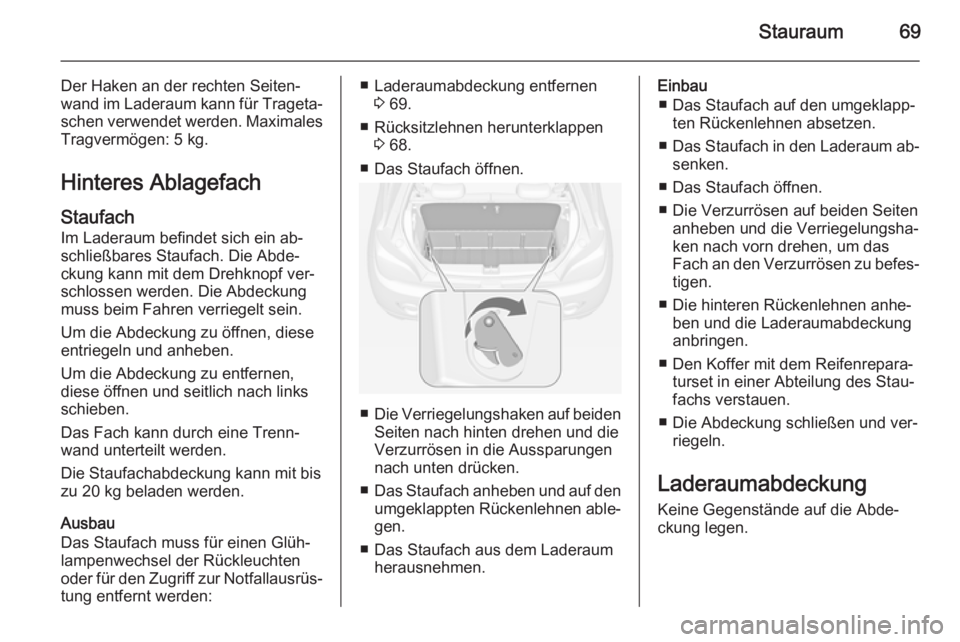

Stauraum69
Der Haken an der rechten Seiten‐wand im Laderaum kann für Trageta‐ schen verwendet werden. Maximales
Tragvermögen: 5 kg.
Hinteres Ablagefach
Staufach Im Laderaum befindet sich ein ab‐
schließbares Staufach. Die Abde‐
ckung kann mit dem Drehknopf ver‐
schlossen werden. Die Abdeckung
muss beim Fahren verriegelt sein.
Um die Abdeckung zu öffnen, diese
entriegeln und anheben.
Um die Abdeckung zu entfernen,
diese öffnen und seitlich nach links
schieben.
Das Fach kann durch eine Trenn‐
wand unterteilt werden.
Die Staufachabdeckung kann mit bis zu 20 kg beladen werden.
Ausbau
Das Staufach muss für einen Glüh‐
lampenwechsel der Rückleuchten
oder für den Zugriff zur Notfallausrüs‐
tung entfernt werden:■ Laderaumabdeckung entfernen 3 69.
■ Rücksitzlehnen herunterklappen 3 68.
■ Das Staufach öffnen.
■ Die Verriegelungshaken auf beiden
Seiten nach hinten drehen und die
Verzurrösen in die Aussparungen
nach unten drücken.
■ Das Staufach anheben und auf den
umgeklappten Rückenlehnen able‐
gen.
■ Das Staufach aus dem Laderaum herausnehmen.
Einbau
■ Das Staufach auf den umgeklapp‐ ten Rückenlehnen absetzen.
■ Das Staufach in den Laderaum ab‐
senken.
■ Das Staufach öffnen.
■ Die Verzurrösen auf beiden Seiten anheben und die Verriegelungsha‐ken nach vorn drehen, um das
Fach an den Verzurrösen zu befes‐
tigen.
■ Die hinteren Rückenlehnen anhe‐ ben und die Laderaumabdeckung
anbringen.
■ Den Koffer mit dem Reifenrepara‐ turset in einer Abteilung des Stau‐
fachs verstauen.
■ Die Abdeckung schließen und ver‐ riegeln.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.

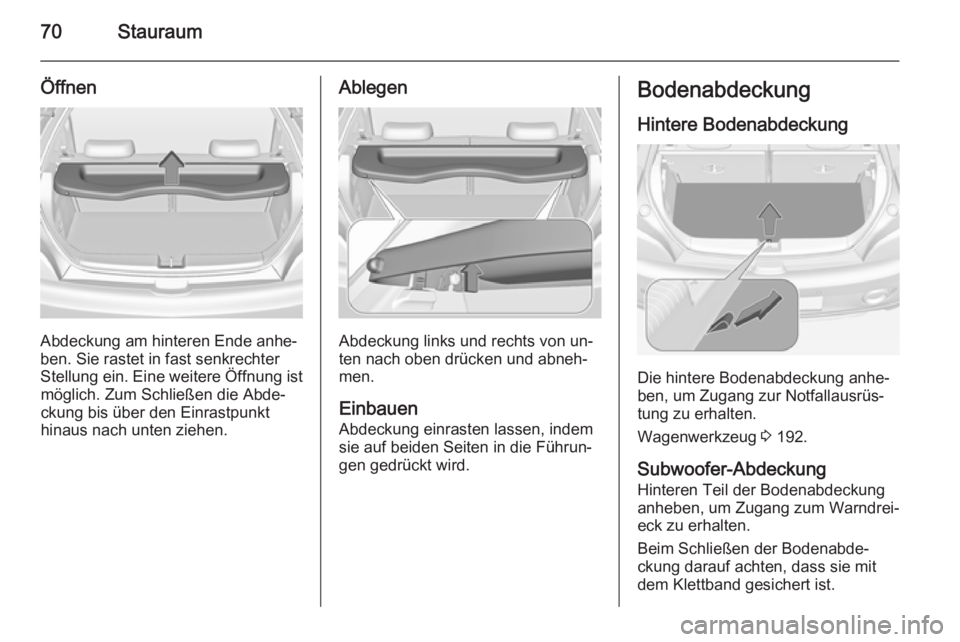

70Stauraum
Öffnen
Abdeckung am hinteren Ende anhe‐
ben. Sie rastet in fast senkrechter
Stellung ein. Eine weitere Öffnung ist möglich. Zum Schließen die Abde‐
ckung bis über den Einrastpunkt
hinaus nach unten ziehen.
Ablegen
Abdeckung links und rechts von un‐
ten nach oben drücken und abneh‐
men.
Einbauen
Abdeckung einrasten lassen, indem
sie auf beiden Seiten in die Führun‐
gen gedrückt wird.
Bodenabdeckung
Hintere Bodenabdeckung
Die hintere Bodenabdeckung anhe‐
ben, um Zugang zur Notfallausrüs‐
tung zu erhalten.
Wagenwerkzeug 3 192.
Subwoofer-Abdeckung
Hinteren Teil der Bodenabdeckung
anheben, um Zugang zum Warndrei‐
eck zu erhalten.
Beim Schließen der Bodenabde‐
ckung darauf achten, dass sie mit
dem Klettband gesichert ist.
