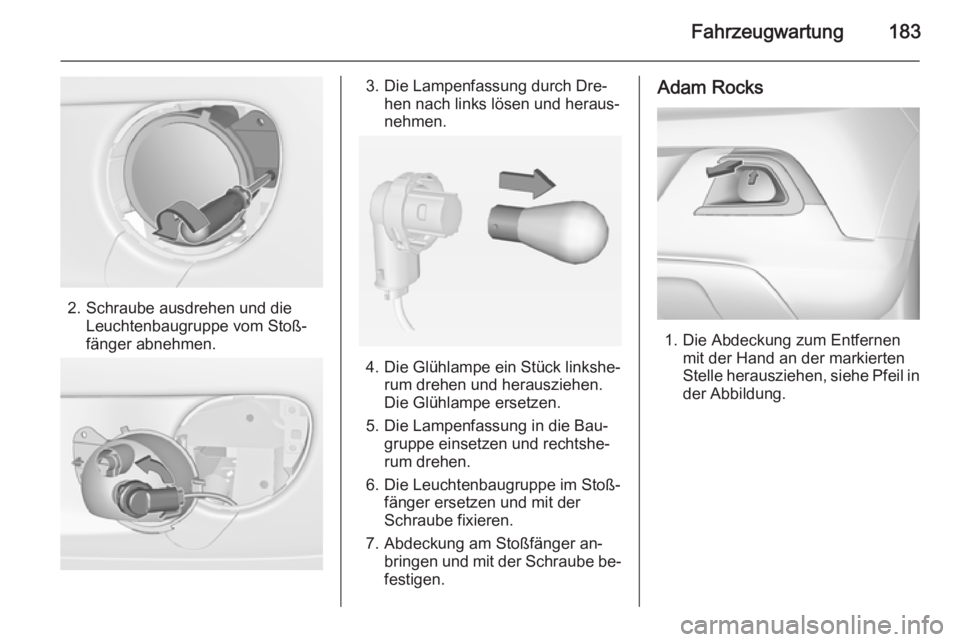

Fahrzeugwartung183
2. Schraube ausdrehen und dieLeuchtenbaugruppe vom Stoß‐
fänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger ersetzen und mit derSchraube fixieren.
7. Abdeckung am Stoßfänger an‐ bringen und mit der Schraube be‐festigen.
Adam Rocks
1. Die Abdeckung zum Entfernen mit der Hand an der markierten
Stelle herausziehen, siehe Pfeil in
der Abbildung.

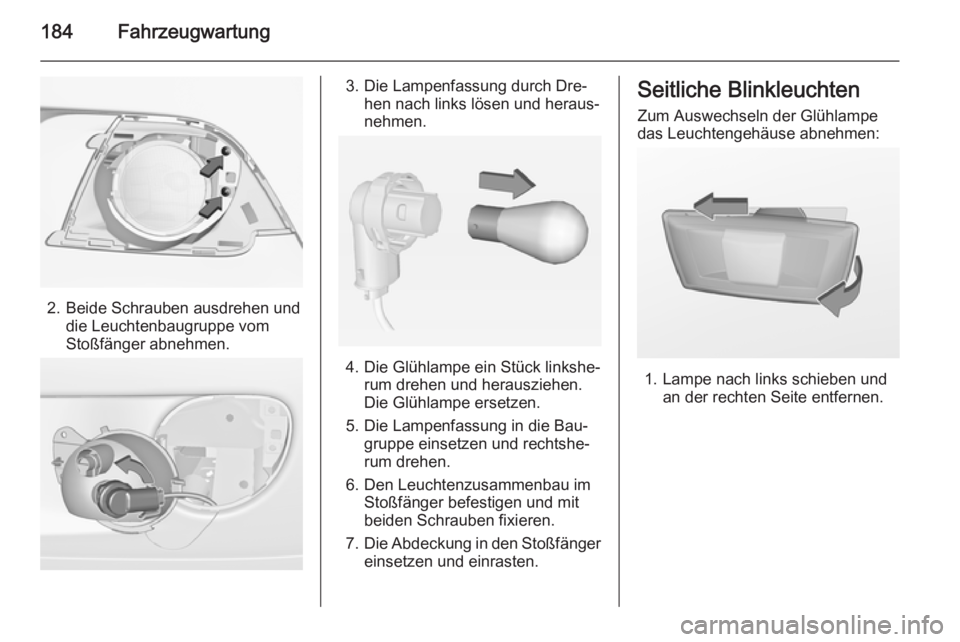

184Fahrzeugwartung
2. Beide Schrauben ausdrehen unddie Leuchtenbaugruppe vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
7. Die Abdeckung in den Stoßfänger
einsetzen und einrasten.
Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

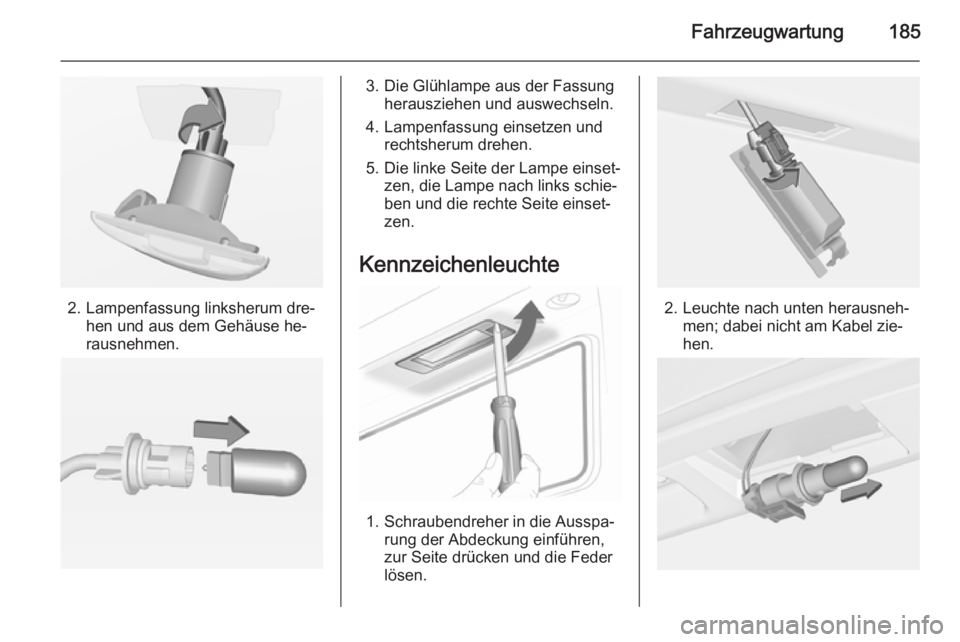

Fahrzeugwartung185
2. Lampenfassung linksherum dre‐hen und aus dem Gehäuse he‐
rausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen und rechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel zie‐
hen.

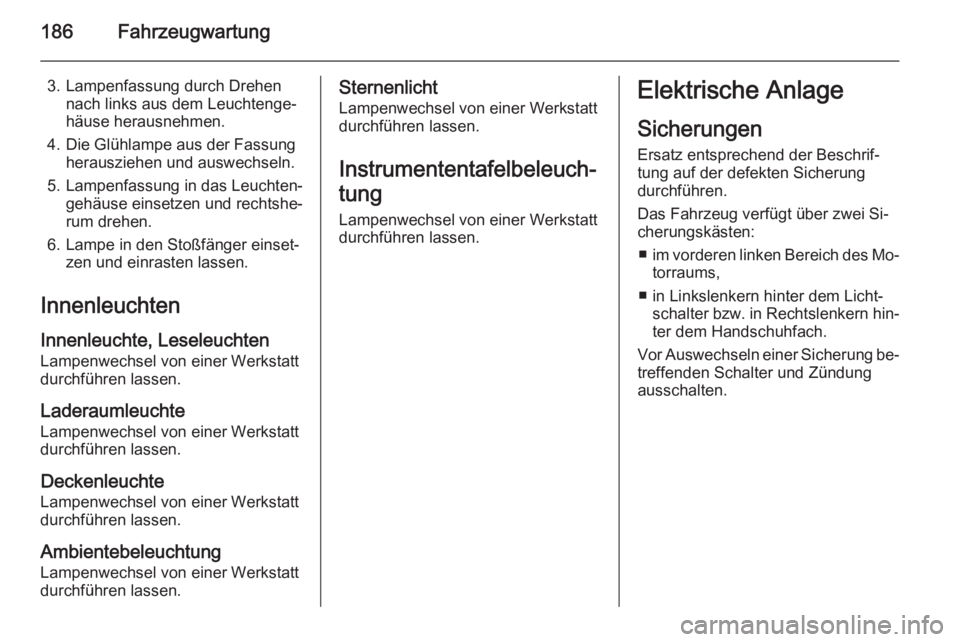

186Fahrzeugwartung
3. Lampenfassung durch Drehennach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐
rum drehen.
6. Lampe in den Stoßfänger einset‐ zen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Deckenleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Ambientebeleuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.Sternenlicht
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkern hin‐ter dem Handschuhfach.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.

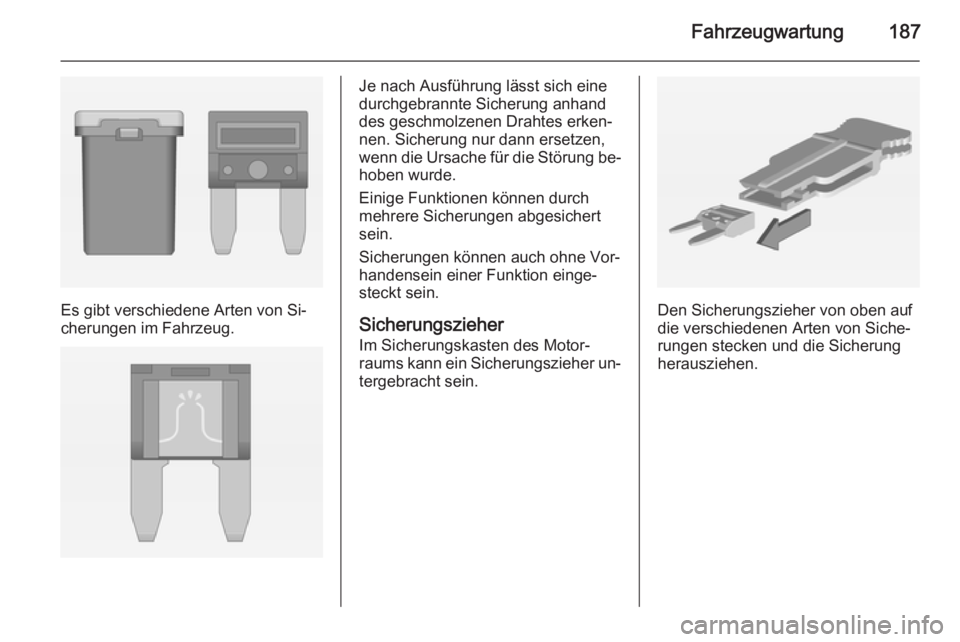

Fahrzeugwartung187
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.

188FahrzeugwartungSicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1–2Außenspiegelschalter3Kontrolleinheit Karosserie4Faltbares Schiebedach/Steuer‐
gerät Fahrwerkregelung5ABS6Tagfahrlicht links7–8Kontrolleinheit Karosserie9Fahrzeugbatteriesensor10Leuchtweitenregulierung/
TPMS/faltbares Schiebedach11Heckscheibenwischer12Scheibenheizung13Tagfahrlicht rechts14Außenspiegelheizung15–

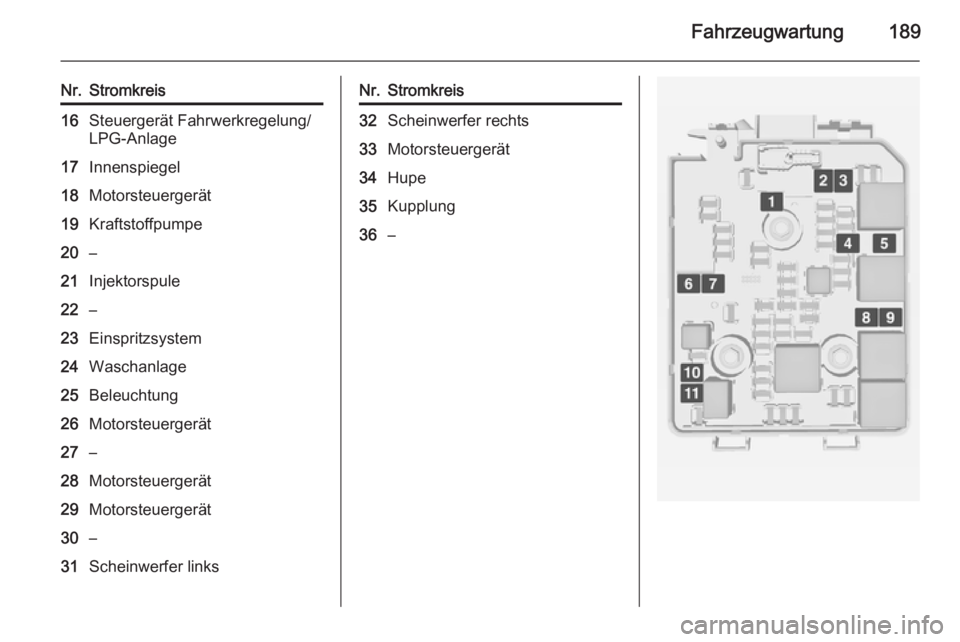

Fahrzeugwartung189
Nr.Stromkreis16Steuergerät Fahrwerkregelung/
LPG-Anlage17Innenspiegel18Motorsteuergerät19Kraftstoffpumpe20–21Injektorspule22–23Einspritzsystem24Waschanlage25Beleuchtung26Motorsteuergerät27–28Motorsteuergerät29Motorsteuergerät30–31Scheinwerfer linksNr.Stromkreis32Scheinwerfer rechts33Motorsteuergerät34Hupe35Kupplung36–

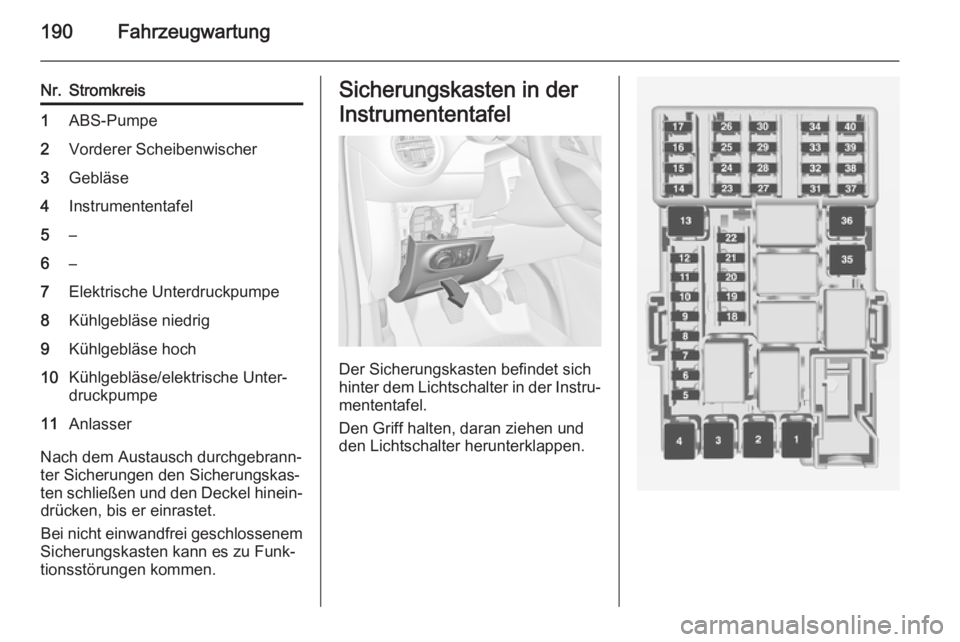

190Fahrzeugwartung
Nr.Stromkreis1ABS-Pumpe2Vorderer Scheibenwischer3Gebläse4Instrumententafel5–6–7Elektrische Unterdruckpumpe8Kühlgebläse niedrig9Kühlgebläse hoch10Kühlgebläse/elektrische Unter‐
druckpumpe11Anlasser
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter dem Lichtschalter in der Instru‐
mententafel.
Den Griff halten, daran ziehen und
den Lichtschalter herunterklappen.
