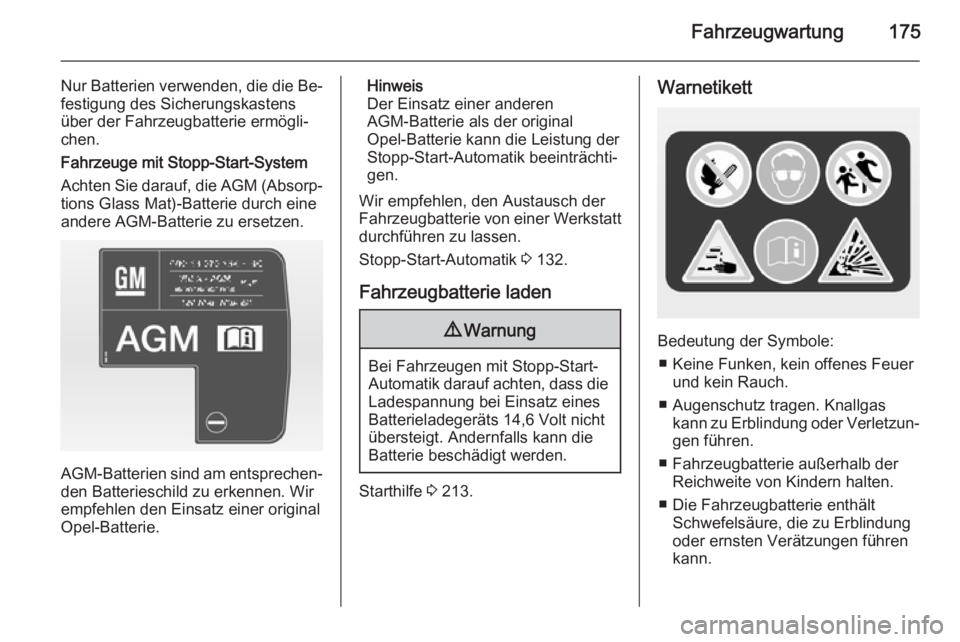

Fahrzeugwartung175
Nur Batterien verwenden, die die Be‐
festigung des Sicherungskastens
über der Fahrzeugbatterie ermögli‐
chen.
Fahrzeuge mit Stopp-Start-System Achten Sie darauf, die AGM (Absorp‐
tions Glass Mat)-Batterie durch eine
andere AGM-Batterie zu ersetzen.
AGM-Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Batterie.
Hinweis
Der Einsatz einer anderen
AGM-Batterie als der original
Opel-Batterie kann die Leistung der
Stopp-Start-Automatik beeinträchti‐
gen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 132.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Batterie beschädigt werden.
Starthilfe 3 213.
Warnetikett
Bedeutung der Symbole:
■ Keine Funken, kein offenes Feuer und kein Rauch.
■ Augenschutz tragen. Knallgas kann zu Erblindung oder Verletzun‐
gen führen.
■ Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder ernsten Verätzungen führen
kann.

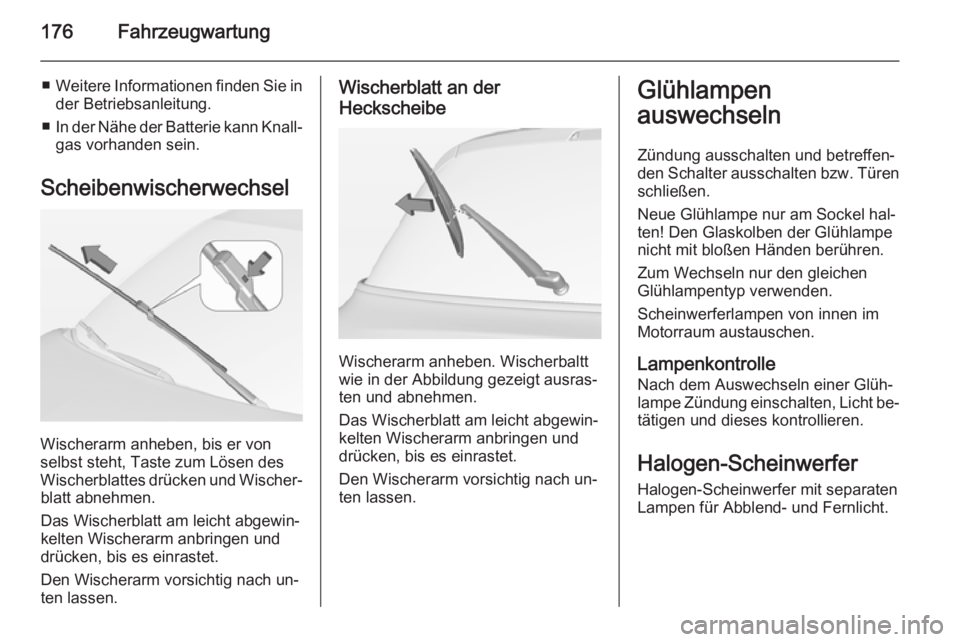

176Fahrzeugwartung
■Weitere Informationen finden Sie in
der Betriebsanleitung.
■ In der Nähe der Batterie kann Knall‐
gas vorhanden sein.
Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und
drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.
Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten! Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.

Fahrzeugwartung177
Abblendlicht: äußere Lampe (1)
Fernlicht: innere Lampe (2)
Abblendlicht (1) 1. Die Kappe linksherum drehen und
abnehmen.2. Auf den Clip drücken, um die Lampenfassung zu lösen. Lam‐
penfassung aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Fernlicht (2)
1. Die Kappe linksherum drehen und
abnehmen.

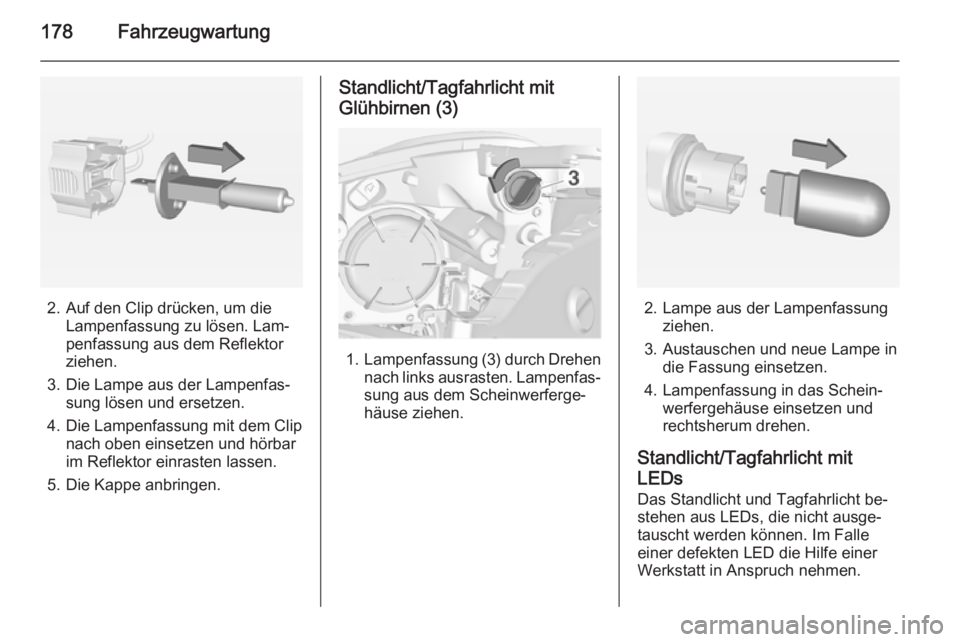

178Fahrzeugwartung
2. Auf den Clip drücken, um dieLampenfassung zu lösen. Lam‐
penfassung aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach oben einsetzen und hörbarim Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht/Tagfahrlicht mit
Glühbirnen (3)
1. Lampenfassung (3) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Scheinwerferge‐
häuse ziehen.
2. Lampe aus der Lampenfassung ziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.
Standlicht/Tagfahrlicht mit
LEDs Das Standlicht und Tagfahrlicht be‐
stehen aus LEDs, die nicht ausge‐
tauscht werden können. Im Falle
einer defekten LED die Hilfe einer
Werkstatt in Anspruch nehmen.

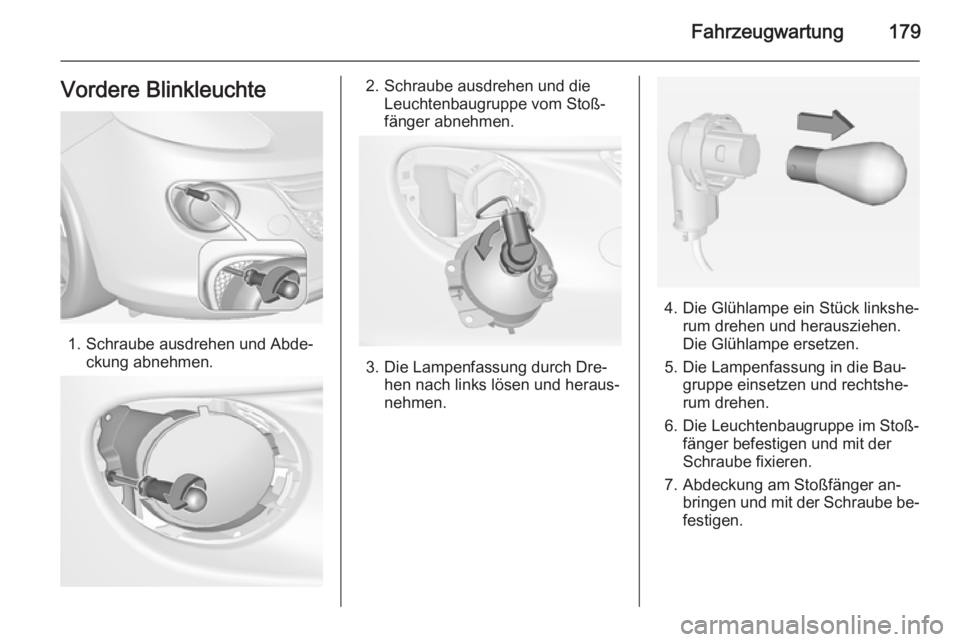

Fahrzeugwartung179Vordere Blinkleuchte
1. Schraube ausdrehen und Abde‐ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐
fänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger befestigen und mit der
Schraube fixieren.
7. Abdeckung am Stoßfänger an‐ bringen und mit der Schraube be‐festigen.

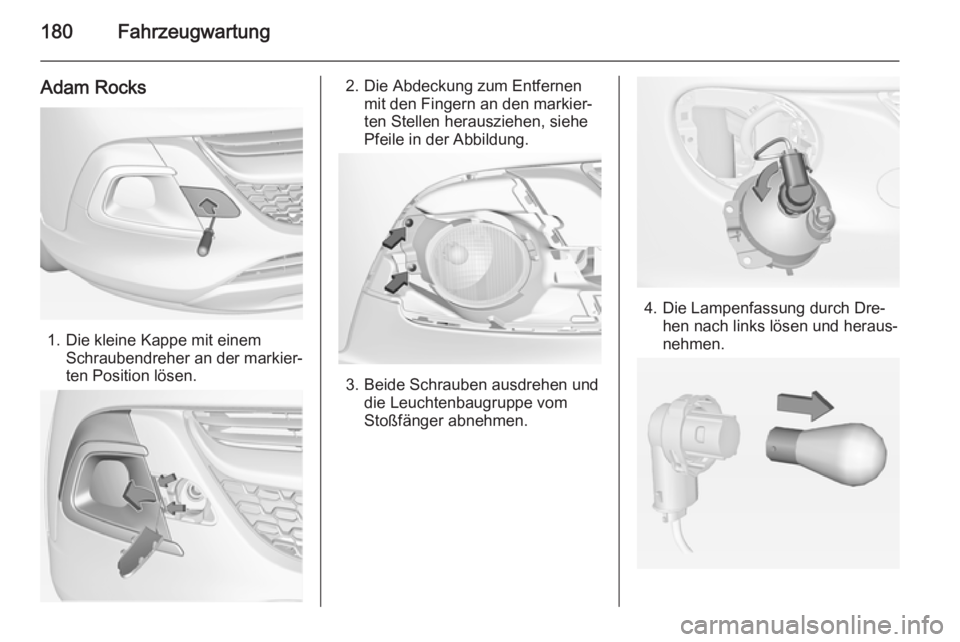

180Fahrzeugwartung
Adam Rocks
1. Die kleine Kappe mit einemSchraubendreher an der markier‐
ten Position lösen.
2. Die Abdeckung zum Entfernen mit den Fingern an den markier‐
ten Stellen herausziehen, siehe
Pfeile in der Abbildung.
3. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.
4. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.

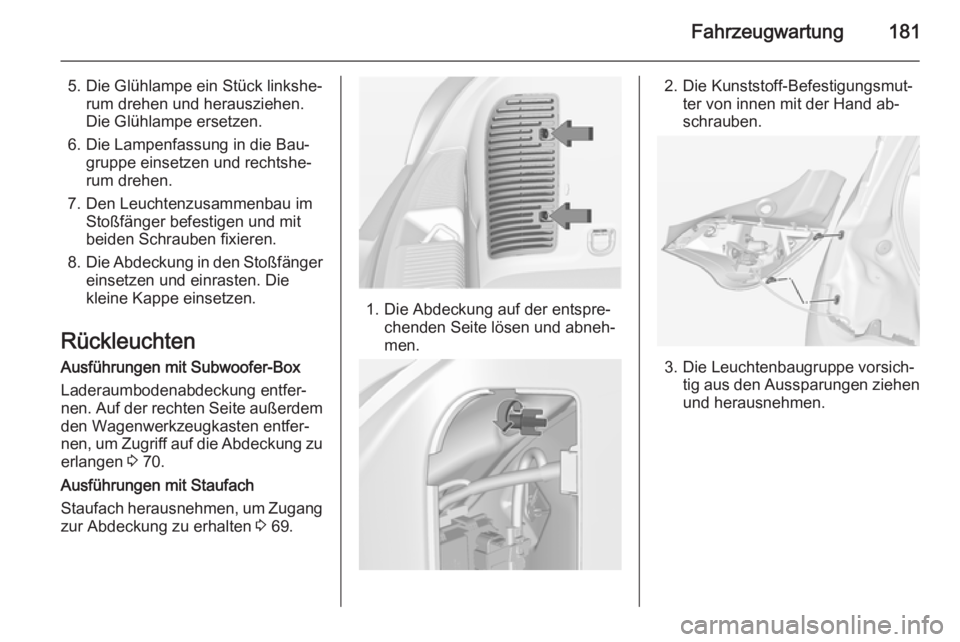

Fahrzeugwartung181
5. Die Glühlampe ein Stück linkshe‐rum drehen und herausziehen.
Die Glühlampe ersetzen.
6. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Die Abdeckung in den Stoßfänger
einsetzen und einrasten. Die
kleine Kappe einsetzen.
Rückleuchten
Ausführungen mit Subwoofer-Box
Laderaumbodenabdeckung entfer‐
nen. Auf der rechten Seite außerdem den Wagenwerkzeugkasten entfer‐
nen, um Zugriff auf die Abdeckung zu
erlangen 3 70.
Ausführungen mit Staufach
Staufach herausnehmen, um Zugang zur Abdeckung zu erhalten 3 69.
1. Die Abdeckung auf der entspre‐
chenden Seite lösen und abneh‐
men.
2. Die Kunststoff-Befestigungsmut‐ ter von innen mit der Hand ab‐
schrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.

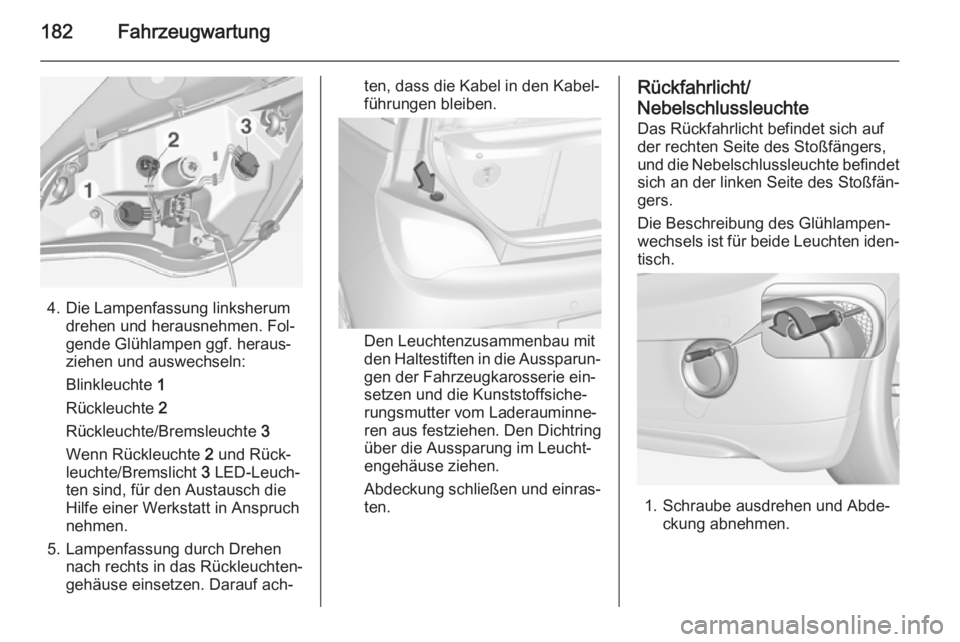

182Fahrzeugwartung
4. Die Lampenfassung linksherumdrehen und herausnehmen. Fol‐
gende Glühlampen ggf. heraus‐
ziehen und auswechseln:
Blinkleuchte 1
Rückleuchte 2
Rückleuchte/Bremsleuchte 3
Wenn Rückleuchte 2 und Rück‐
leuchte/Bremslicht 3 LED-Leuch‐
ten sind, für den Austausch die
Hilfe einer Werkstatt in Anspruch
nehmen.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Darauf ach‐
ten, dass die Kabel in den Kabel‐
führungen bleiben.
Den Leuchtenzusammenbau mit
den Haltestiften in die Aussparun‐
gen der Fahrzeugkarosserie ein‐
setzen und die Kunststoffsiche‐
rungsmutter vom Laderauminne‐
ren aus festziehen. Den Dichtring
über die Aussparung im Leucht‐
engehäuse ziehen.
Abdeckung schließen und einras‐ ten.
Rückfahrlicht/
Nebelschlussleuchte Das Rückfahrlicht befindet sich auf
der rechten Seite des Stoßfängers, und die Nebelschlussleuchte befindet sich an der linken Seite des Stoßfän‐
gers.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
