2014 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

4178-2. Pasos necesarios en caso de emergencia
8
En caso de problemas

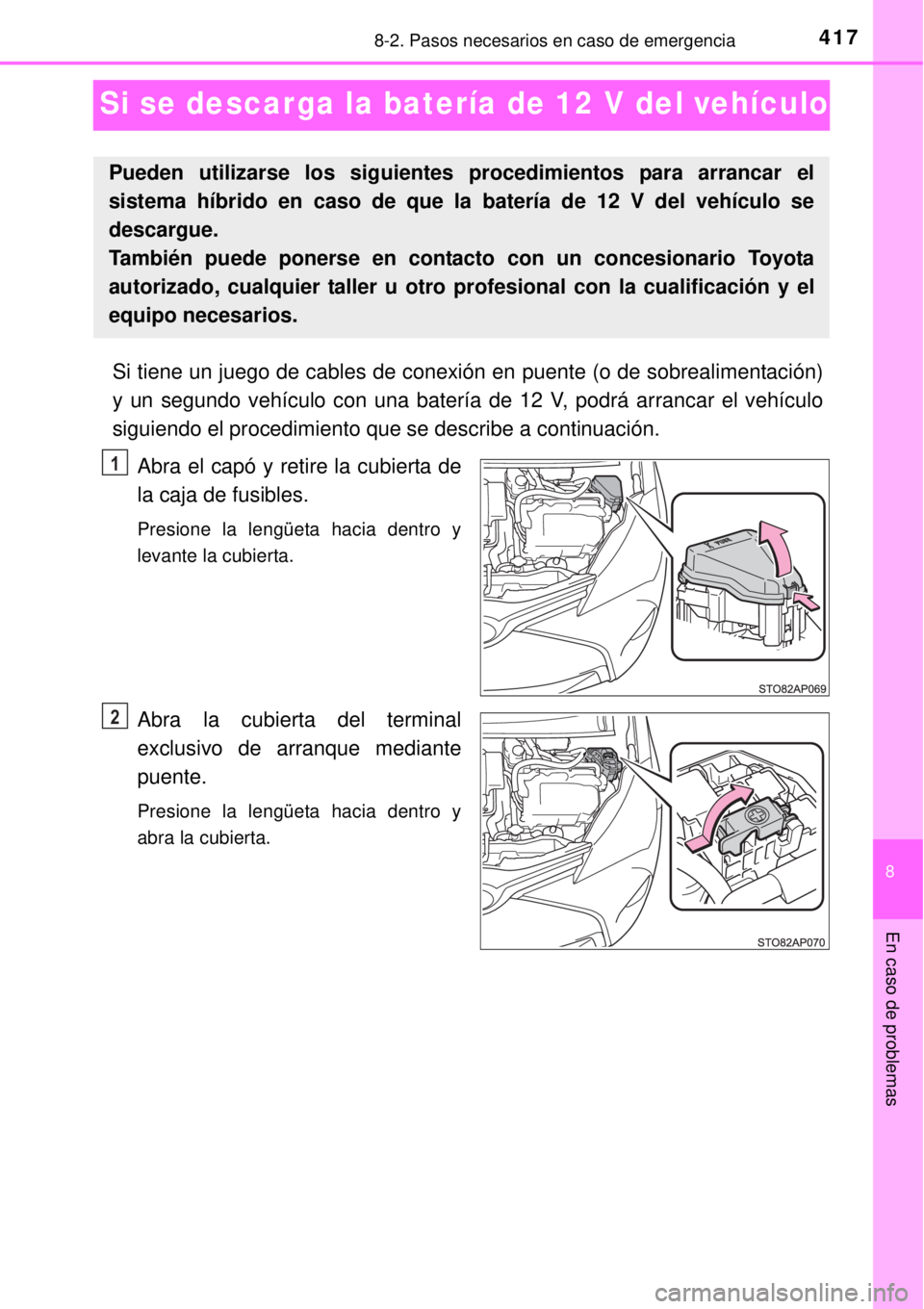

Si se descarga la batería de 12 V del vehículo
Si tiene un juego de cables de conexión en puente (o de sobrealimentación)
y un segundo vehículo con una batería de 12 V, podrá arrancar el vehículo
siguiendo el procedimiento que se describe a continuación.
Abra el capó y retire la cubierta de
la caja de fusibles.
Presione la lengüeta hacia dentro y
levante la cubierta.
Abra la cubierta del terminal
exclusivo de arranque mediante
puente.
Presione la lengüeta hacia dentro y
abra la cubierta.
Pueden utilizarse los siguientes procedimientos para arrancar el
sistema híbrido en caso de que la batería de 12 V del vehículo se
descargue.
También puede ponerse en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.
1
2

4188-2. Pasos necesarios en caso de emergencia

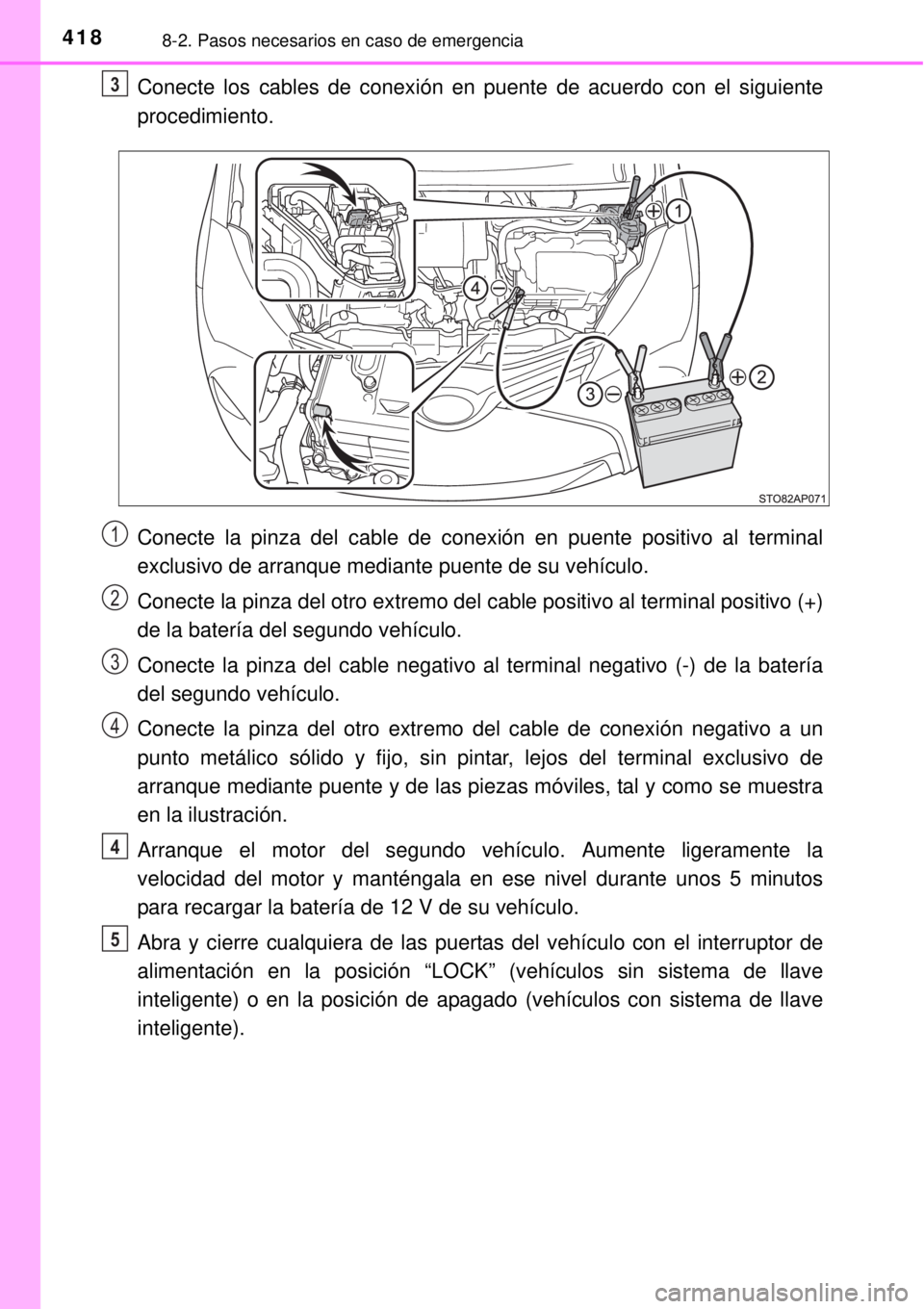

Conecte los cables de conexión en puente de acuerdo con el siguiente
procedimiento.
Conecte la pinza del cable de conexión en puente positivo al terminal
exclusivo de arranque mediante puente de su vehículo.
Conecte la pinza del otro extremo del cable positivo al terminal positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al terminal negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable de conexión negativo a un
punto metálico sólido y fijo, sin pintar, lejos del terminal exclusivo de
arranque mediante puente y de las piezas móviles, tal y como se muestra
en la ilustración.
Arranque el motor del segundo vehículo. Aumente ligeramente la
velocidad del motor y manténgala en ese nivel durante unos 5 minutos
para recargar la batería de 12 V de su vehículo.
Abra y cierre cualquiera de las puertas del vehículo con el interruptor de
alimentación en la posición “LOCK” (vehículos sin sistema de llave
inteligente) o en la posición de apagado (vehículos con sistema de llave
inteligente).3
1
2
3
4
4
5

4198-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
Mantenga la velocidad del motor del segundo vehículo y arranque el
sistema híbrido de su vehículo colocando el interruptor de alimentación en
la posición “ON” (vehículos sin sistema de llave inteligente) o en el modo
ON (vehículos con sistema de llave inteligente).
Asegúrese de que se enciende el indicador “READY”. Si el indicador no se
enciende, póngase en contacto con un concesionario Toyota autorizado,
con cualquier taller, o con otro profesional con la cualificación y el equipo
necesarios.
Una vez arrancado el sistema híbrido, retire los cables de conexión en
puente en el orden inverso al de la conexión.
Cierre la cubierta del terminal exclusivo de arranque mediante puente y
vuelva a colocar la cubierta de la caja de fusibles en su posición inicial.
Durante la instalación, primero enganche la cubierta de la caja de fusibles
en las dos lengüetas traseras.
Una vez el sistema híbrido haya arrancado, lleve el vehículo a revisar lo
antes posible a un concesionario Toyota autorizado, a cualquier taller, o a
otro profesional con la cualificación y el equipo necesarios.
Arranque del sistema híbrido cuando la batería de 12 V está descargada
El sistema híbrido no puede ponerse en marcha empujando el vehículo.
Para evitar que la batería de 12 V se descargue
Cuando el sistema híbrido no esté en marcha, apague los faros y el sistema de
audio.
Apague cualquier componente eléctrico innecesario cuando el vehículo circule a
poca velocidad durante un período prolongado, como en caso de atascos.
Carga de la batería de 12 V
La electricidad almacenada en la batería de 12 V se descargará de forma gradual
incluso cuando no se utilice el vehículo, debido a la descarga natural y los efectos del
drenaje de algunos dispositivos eléctricos. Si el vehículo permanece parado durante
un periodo de tiempo prolongado, la batería de 12 V puede descargarse, lo que puede
provocar que no se pueda arrancar el sistema híbrido. (La batería de 12 V se recarga
automáticamente mientras el sistema híbrido está en funcionamiento.)
6
7
8
9

4208-2. Pasos necesarios en caso de emergencia
Precauciones cuando la batería de 12 V está descargada
En algunos casos, es posible que no se puedan desbloquear las puertas utilizando
la función de entrada del sistema de llave inteligente inmediatamente después de
desconectar y volver a conectar la batería de 12 V. Utilice el control remoto
inalámbrico o la llave mecánica para bloquear o desbloquear las puertas.
Es posible que el sistema híbrido no arranque al primer intento después de que se
haya recargado la batería de 12 V, pero arrancará normalmente después del
segundo intento. Esto no es indicativo de un funcionamiento incorrecto.
Vehículos con sistema de llave inteligente: El modo del interruptor de alimentación
queda memorizado en el vehículo. Cuando se vuelve a conectar la batería de 12 V,
el sistema volverá al modo en el que estaba antes de que se descargara la batería
de 12 V.
Antes de desconectar la batería de 12 V, apague el interruptor de alimentación. Si el
interruptor de alimentación se encontraba en el modo ACCESSORY u ON antes de
descargarse la batería de 12 V, el sistema de audio y/o el sistema de aire
acondicionado podría funcionar al conectar nuevamente la batería de 12 V.
ADVERTENCIA
Evitar incendios o explosiones de la batería de 12 V
Respete las siguientes precauciones para evitar que el gas inflamable emitido por la
batería de 12 V se encienda de forma accidental:
Asegúrese de que todos los cables de conexión en puente estén conectados al
terminal correcto y de que no se hayan dejado involuntariamente en contacto con
cualquier otro terminal que no sea el previsto.
No permita que el otro extremo del cable de conexión en puente conectado al
terminal “+” toque otras piezas o superficies metálicas próximas, como los
soportes o metales sin pintar.
No deje que las pinzas + y - de los cables de conexión en puente entren en
contacto entre sí.
No fume ni utilice cerillas o encendedores de cigarrillos, y tampoco permita que se
produzcan llamas cerca de la batería de 12 V.
Después de recargar la batería de 12 V
Lleve la batería de 12 V a revisar lo antes posible a un concesionario Toyota
autorizado, a cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios. Si la batería de 12 V presenta signos de deterioro, el uso continuado de
la misma puede ocasionar la emisión de un gas hediondo, que puede resultar
perjudicial para la salud de los pasajeros.

4218-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
ADVERTENCIA
Al volver a colocar la batería de 12 V
P. 316
Precauciones relacionadas con la batería de 12 V
La batería de 12 V contiene electrólito, un ácido venenoso y corrosivo, mientras que
las piezas relacionadas contienen plomo y compuestos de plomo. Respete las
siguientes precauciones al manipular la batería de 12 V:
Al trabajar con la batería de 12 V, utilice siempre gafas de seguridad y procure que
ninguno de los líquidos de la batería (ácido) entren en contacto con la piel, la ropa
o la carrocería del vehículo.
No se agache sobre la batería de 12 V.
En caso de que el líquido de la batería entre en contacto con la piel o con los ojos,
lave inmediatamente la zona afectada con agua y solicite asistencia médica.
Coloque una esponja o un paño húmedos en la zona afectada hasta que reciba
asistencia médica.
Lávese siempre las manos después de manipular el soporte, los terminales y
cualquier pieza relacionada con la batería.
No permita que los niños se acerquen a la batería de 12 V.
AV I S O
Al utilizar cables de conexión en puente
Al conectar los cables de conexión en puente, asegúrese de que no se enredan en
el ventilador de refrigeración.
Terminal exclusivo de arranque mediante puente
El terminal exclusivo de arranque mediante puente se utiliza para cargar la batería
de 12 V desde otro vehículo en situaciones de emergencia. No se puede utilizar
para arrancar otro vehículo estableciendo un puente.

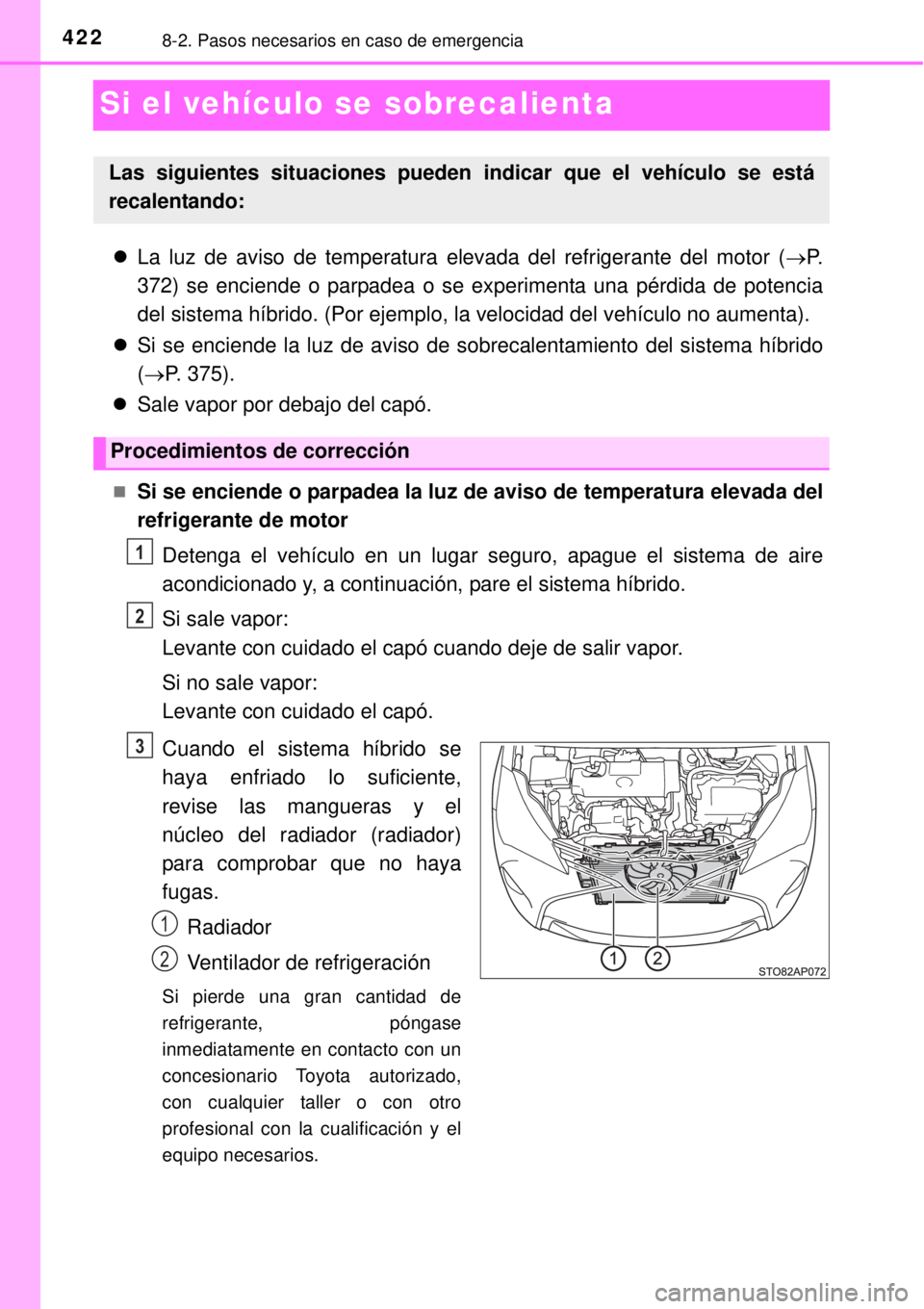

4228-2. Pasos necesarios en caso de emergencia
Si el vehículo se sobrecalienta
La luz de aviso de temperatura elevada del refrigerante del motor (P.
372) se enciende o parpadea o se experimenta una pérdida de potencia
del sistema híbrido. (Por ejemplo, la velocidad del vehículo no aumenta).
Si se enciende la luz de aviso de sobrecalentamiento del sistema híbrido
(P. 375).
Sale vapor por debajo del capó.
Si se enciende o parpadea la luz de aviso de temperatura elevada del
refrigerante de motor
Detenga el vehículo en un lugar seguro, apague el sistema de aire
acondicionado y, a continuación, pare el sistema híbrido.
Si sale vapor:
Levante con cuidado el capó cuando deje de salir vapor.
Si no sale vapor:
Levante con cuidado el capó.
Cuando el sistema híbrido se
haya enfriado lo suficiente,
revise las mangueras y el
núcleo del radiador (radiador)
para comprobar que no haya
fugas.
Radiador
Ventilador de refrigeración
Si pierde una gran cantidad de
refrigerante, póngase
inmediatamente en contacto con un
concesionario Toyota autorizado,
con cualquier taller o con otro
profesional con la cualificación y el
equipo necesarios.
Las siguientes situaciones pueden indicar que el vehículo se está
recalentando:
Procedimientos de corrección
1
2
3
1
2

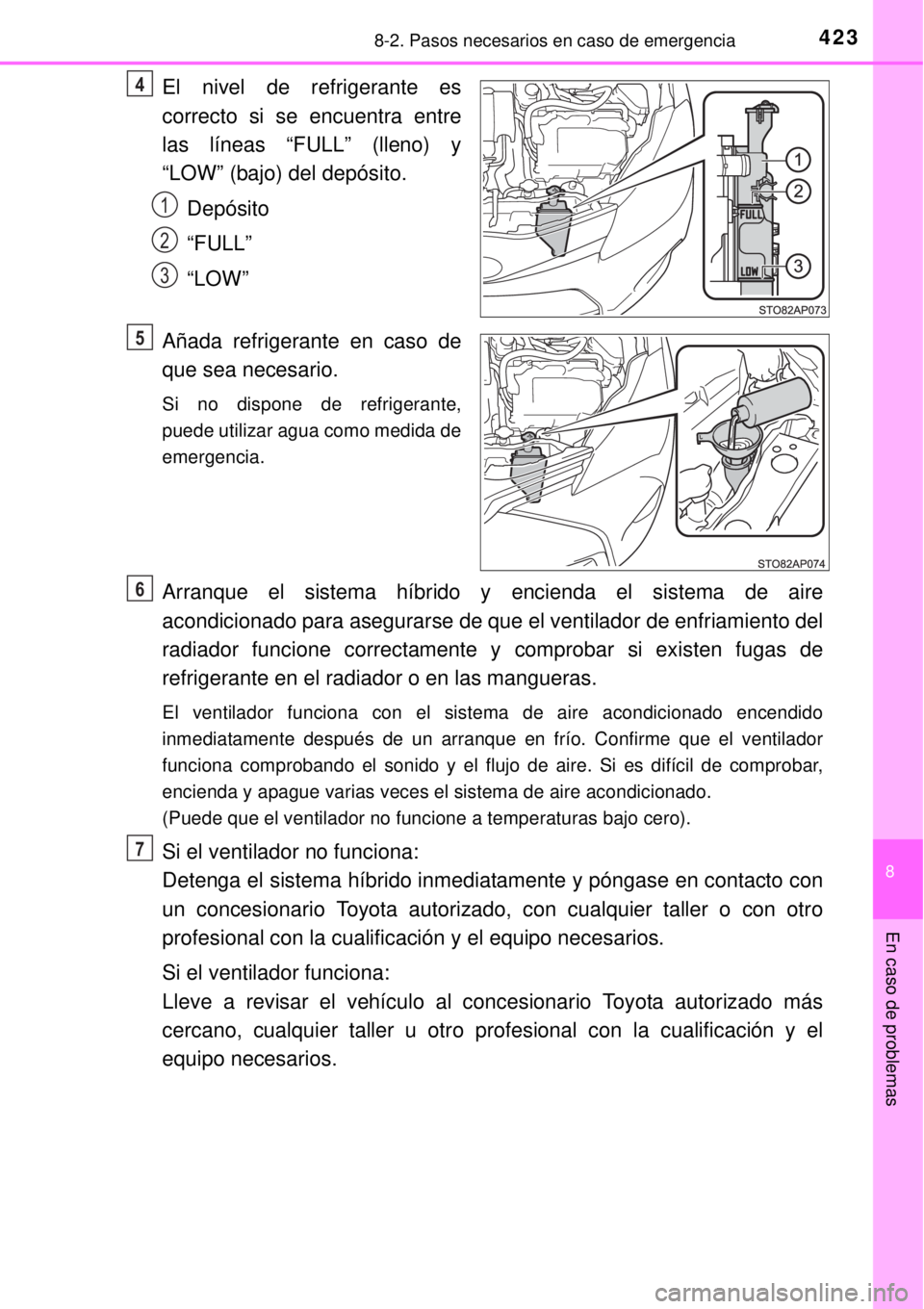

4238-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
El nivel de refrigerante es
correcto si se encuentra entre
las líneas “FULL” (lleno) y
“LOW” (bajo) del depósito.
Depósito
“FULL”
“LOW”
Añada refrigerante en caso de
que sea necesario.
Si no dispone de refrigerante,
puede utilizar agua como medida de
emergencia.
Arranque el sistema híbrido y encienda el sistema de aire
acondicionado para asegurarse de que el ventilador de enfriamiento del
radiador funcione correctamente y comprobar si existen fugas de
refrigerante en el radiador o en las mangueras.
El ventilador funciona con el sistema de aire acondicionado encendido
inmediatamente después de un arranque en frío. Confirme que el ventilador
funciona comprobando el sonido y el flujo de aire. Si es difícil de comprobar,
encienda y apague varias veces el sistema de aire acondicionado.
(Puede que el ventilador no funcione a temperaturas bajo cero).
Si el ventilador no funciona:
Detenga el sistema híbrido inmediatamente y póngase en contacto con
un concesionario Toyota autorizado, con cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
Si el ventilador funciona:
Lleve a revisar el vehículo al concesionario Toyota autorizado más
cercano, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.
4
1
2
3
5
6
7

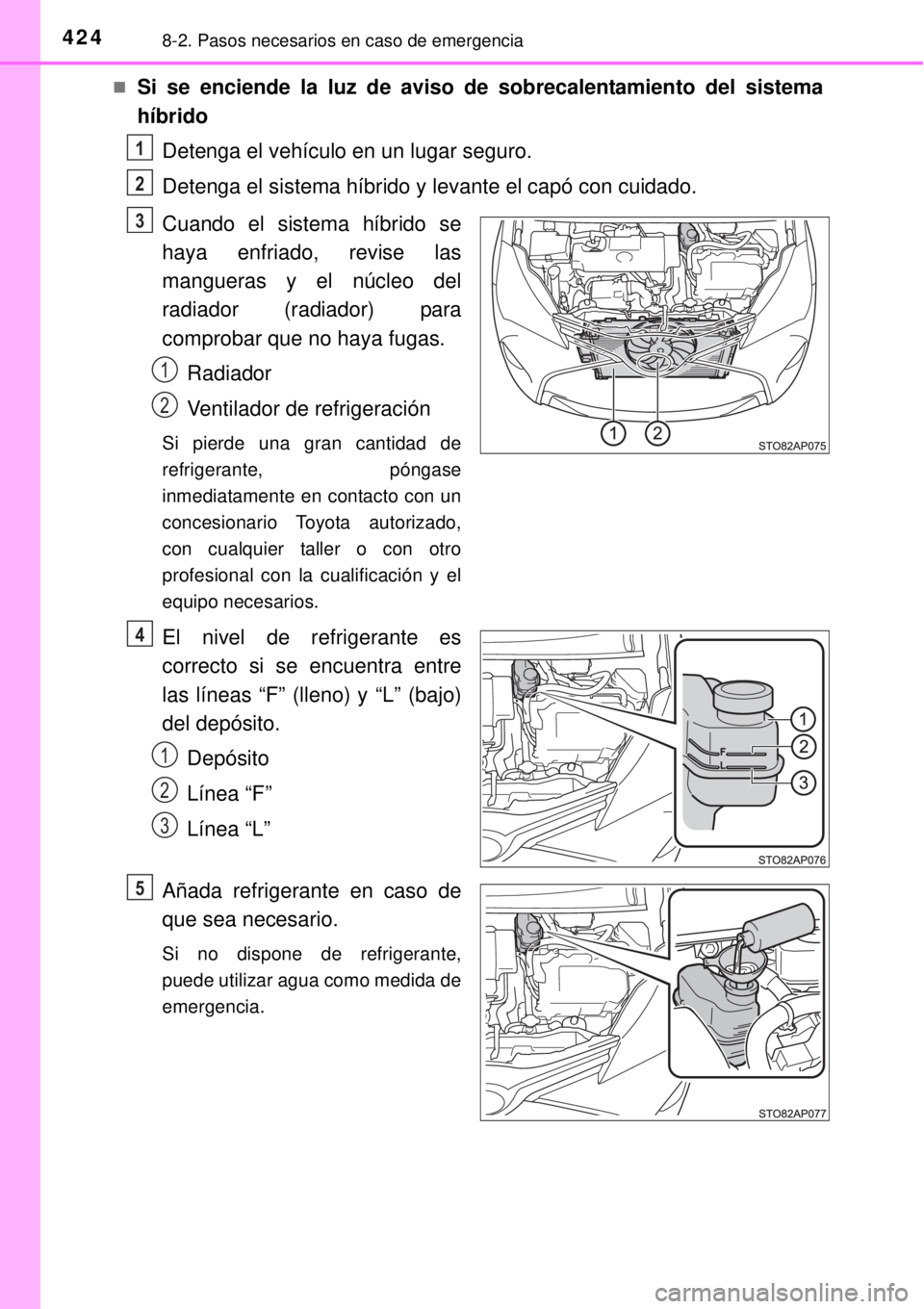

4248-2. Pasos necesarios en caso de emergencia
Si se enciende la luz de aviso de sobrecalentamiento del sistema
híbrido
Detenga el vehículo en un lugar seguro.
Detenga el sistema híbrido y levante el capó con cuidado.
Cuando el sistema híbrido se
haya enfriado, revise las
mangueras y el núcleo del
radiador (radiador) para
comprobar que no haya fugas.
Radiador
Ventilador de refrigeración
Si pierde una gran cantidad de
refrigerante, póngase
inmediatamente en contacto con un
concesionario Toyota autorizado,
con cualquier taller o con otro
profesional con la cualificación y el
equipo necesarios.
El nivel de refrigerante es
correcto si se encuentra entre
las líneas “F” (lleno) y “L” (bajo)
del depósito.
Depósito
Línea “F”
Línea “L”
Añada refrigerante en caso de
que sea necesario.
Si no dispone de refrigerante,
puede utilizar agua como medida de
emergencia.
1
2
3
1
2
4
1
2
3
5
