2014 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

2977-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados

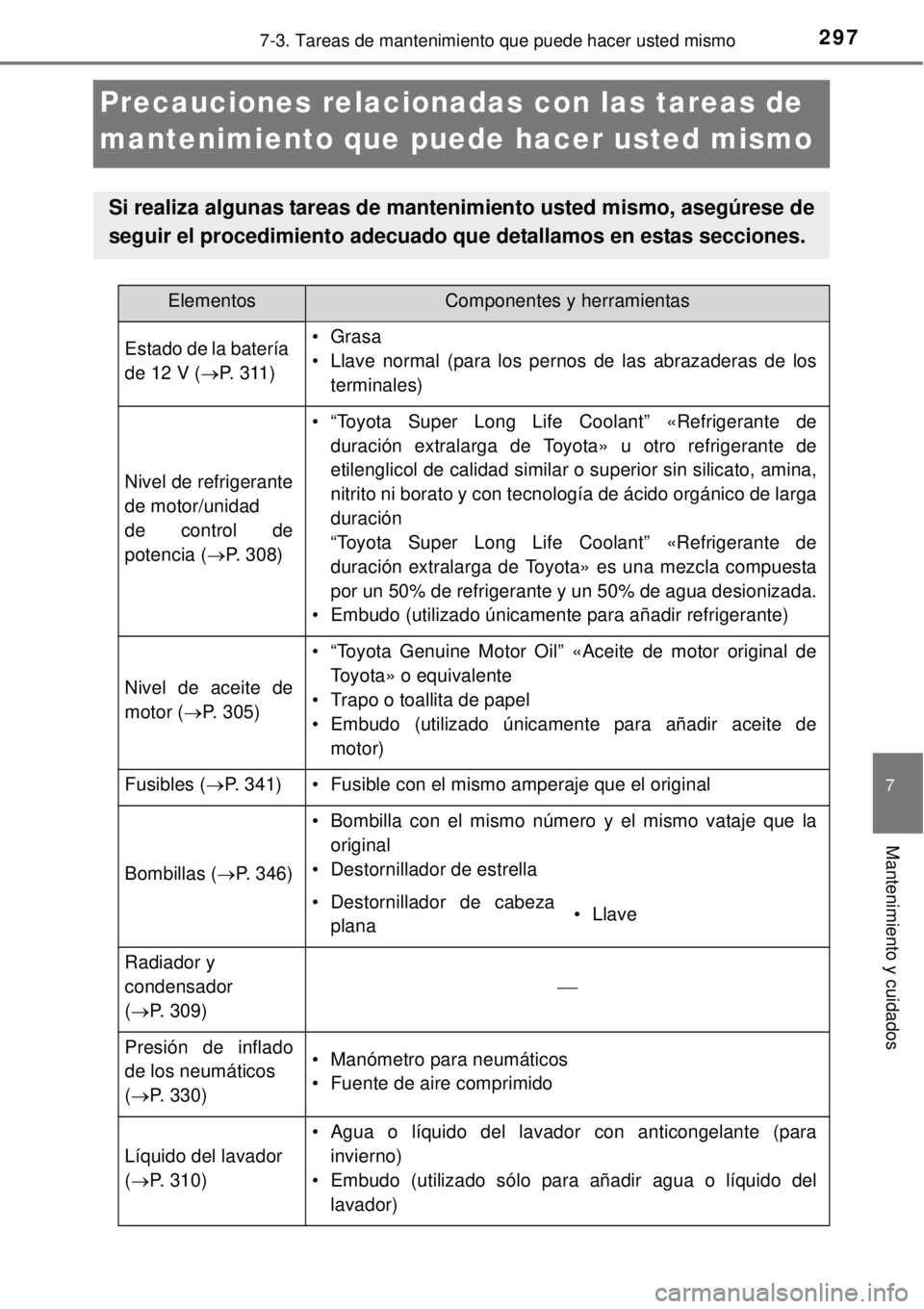

Precauciones relacionadas con las tareas de
mantenimiento que puede hacer usted mismo
Si realiza algunas tareas de mantenimiento usted mismo, asegúrese de
seguir el procedimiento adecuado que detallamos en estas secciones.
ElementosComponentes y herramientas
Estado de la batería
de 12 V (P. 311)•Grasa
• Llave normal (para los pernos de las abrazaderas de los
terminales)
Nivel de refrigerante
de motor/unidad
de control de
potencia (P. 308)
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota» u otro refrigerante de
etilenglicol de calidad similar o superior sin silicato, amina,
nitrito ni borato y con tecnología de ácido orgánico de larga
duración
“Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota» es una mezcla compuesta
por un 50% de refrigerante y un 50% de agua desionizada.
• Embudo (utilizado únicamente para añadir refrigerante)
Nivel de aceite de
motor (P. 305)
• “Toyota Genuine Motor Oil” «Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel
• Embudo (utilizado únicamente para añadir aceite de
motor)
Fusibles (P. 341)• Fusible con el mismo amperaje que el original
Bombillas (P. 346)
• Bombilla con el mismo número y el mismo vataje que la
original
• Destornillador de estrella
• Destornillador de cabeza
plana•Llave
Radiador y
condensador
(P. 309)

Presión de inflado
de los neumáticos
(P. 330)• Manómetro para neumáticos
• Fuente de aire comprimido
Líquido del lavador
(P. 310)
• Agua o líquido del lavador con anticongelante (para
invierno)
• Embudo (utilizado sólo para añadir agua o líquido del
lavador)

2987-3. Tareas de mantenimiento que puede hacer usted mismo
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y fluidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma
repentina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
Al trabajar en el compartimento del motor
Asegúrese de que el interruptor de alimentación está en la posición “LOCK”
(vehículos sin sistema de llave inteligente) o de que el interruptor de alimentación
(vehículos con sistema de llave inteligente) y el indicador “READY” están
apagados.
Mantenga las manos, la ropa y las herramientas alejadas del ventilador en
movimiento.
Tenga cuidado de no tocar el motor, la unidad de control de potencia, el radiador, el
colector de escape, etc., justo después de detener el vehículo, ya que podrían
estar calientes. El aceite y otros fluidos también pueden estar calientes.
No deje nada que pueda quemarse fácilmente como, por ejemplo, papel y trapos,
en el compartimento del motor.
No fume, provoque chispas ni exponga ninguna llama al combustible. Los humos
del combustible son inflamables.
Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las manos o
los ojos y dañar las superficies pintadas. Si el líquido entra en contacto con las
manos o los ojos, lávese inmediatamente el área afectada con abundante agua
limpia.
Si sigue notando molestias, acuda a un médico.
Al efectuar alguna operación cerca del ventilador de refrigeración eléctrico o
de la rejilla del radiador
Vehículos sin sistema de llave inteligente
Asegúrese de que el interruptor de alimentación está en la posición “LOCK”.
Con el interruptor de alimentación en la posición “ON”, el ventilador de enfriamiento
eléctrico podría activarse si el aire acondicionado está encendido y/o la temperatura
del refrigerante es elevada. (P. 309)
Vehículos con sistema de llave inteligente
Asegúrese de que el interruptor de alimentación se encuentra apagado.
Con el interruptor de alimentación en el modo ON, el ventilador de refrigeración
eléctrico podría activarse automáticamente si el aire acondicionado está encendido
y/o la temperatura del refrigerante es elevada. (P. 309)
Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, pulverizaciones de
líquidos, etc., en los ojos.

2997-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AV I S O
Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del motor a
causa de la suciedad en el aire.
Si el nivel de líquido es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas del freno o cuando el nivel de líquido del acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de un
problema grave.

3007-3. Tareas de mantenimiento que puede hacer usted mismo
Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Levante la palanca de enganche
auxiliar y suba el capó.
Mantenga el capó abierto
introduciendo la varilla de apoyo
en la ranura.
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
3

3017-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
ADVERTENCIA
Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el vehículo está
en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves e incluso mortales.
Después de instalar la varilla de apoyo en la ranura
Asegúrese que de la varilla soporta el capó de forma segura para evitar que éste
pueda caer sobre su cabeza o su cuerpo.
AV I S O
Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de cerrar el
capó. De lo contrario, el capó podría doblarse.

3027-3. Tareas de mantenimiento que puede hacer usted mismo

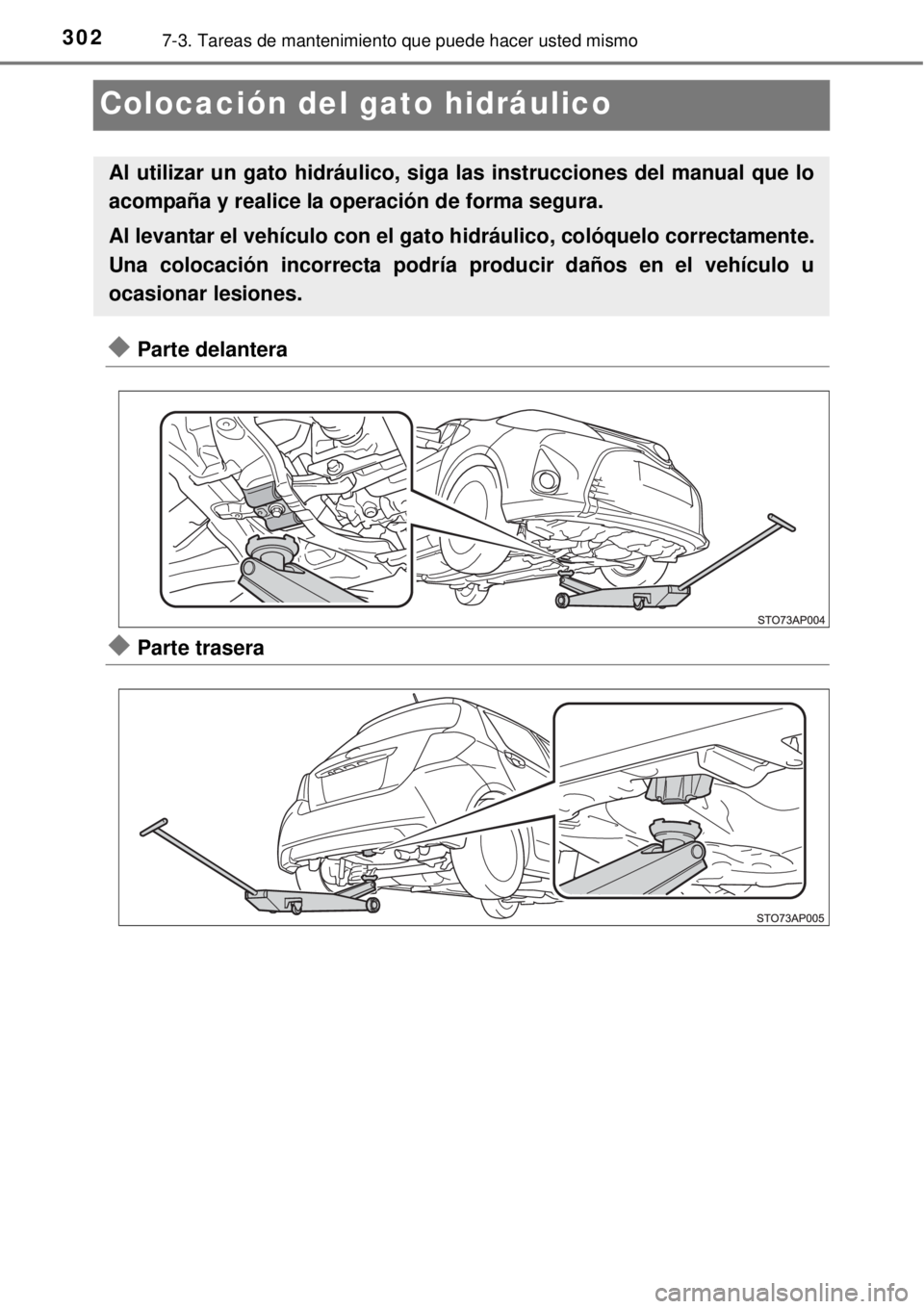

Colocación del gato hidráulico
Parte delantera
Parte trasera
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y realice la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo correctamente.
Una colocación incorrecta podría producir daños en el vehículo u
ocasionar lesiones.

3037-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AV I S O
Al levantar el vehículo
No levante el vehículo por la zona de la
suspensión. La suspensión podría dañarse.
Parte
delanteraSuspensión

3047-3. Tareas de mantenimiento que puede hacer usted mismo
Compartimento del motor
D
Cajas de fusibles (P. 341)
Tapa de relleno de aceite de
motor (P. 306)
Tapa del radiador de refrigerante
de motor
Depósito de refrigerante para la
unidad de control de potencia
(P. 308)
Depósito de refrigerante de motor
(P. 308)Radiador de refrigerante de
motor/unidad de control de
potencia (P. 309)
Ventilador de refrigeración
eléctrico
Condensador (P. 309)
Varilla de medición del nivel de
aceite de motor (P. 305)
Depósito de líquido del lavadory
(P. 310)1
2
3
4
5
6
7
8
9
10
