2014 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

89
2Conjunto de instrumentos
2. Conjunto de instrumentos
Luces de aviso e
indicadores ............................. 90
Medidores y contadores ............ 95
Visualizador de información
múltiple ................................... 98
Monitor de energía/
pantalla de consumo............. 102

902. Conjunto de instrumentos

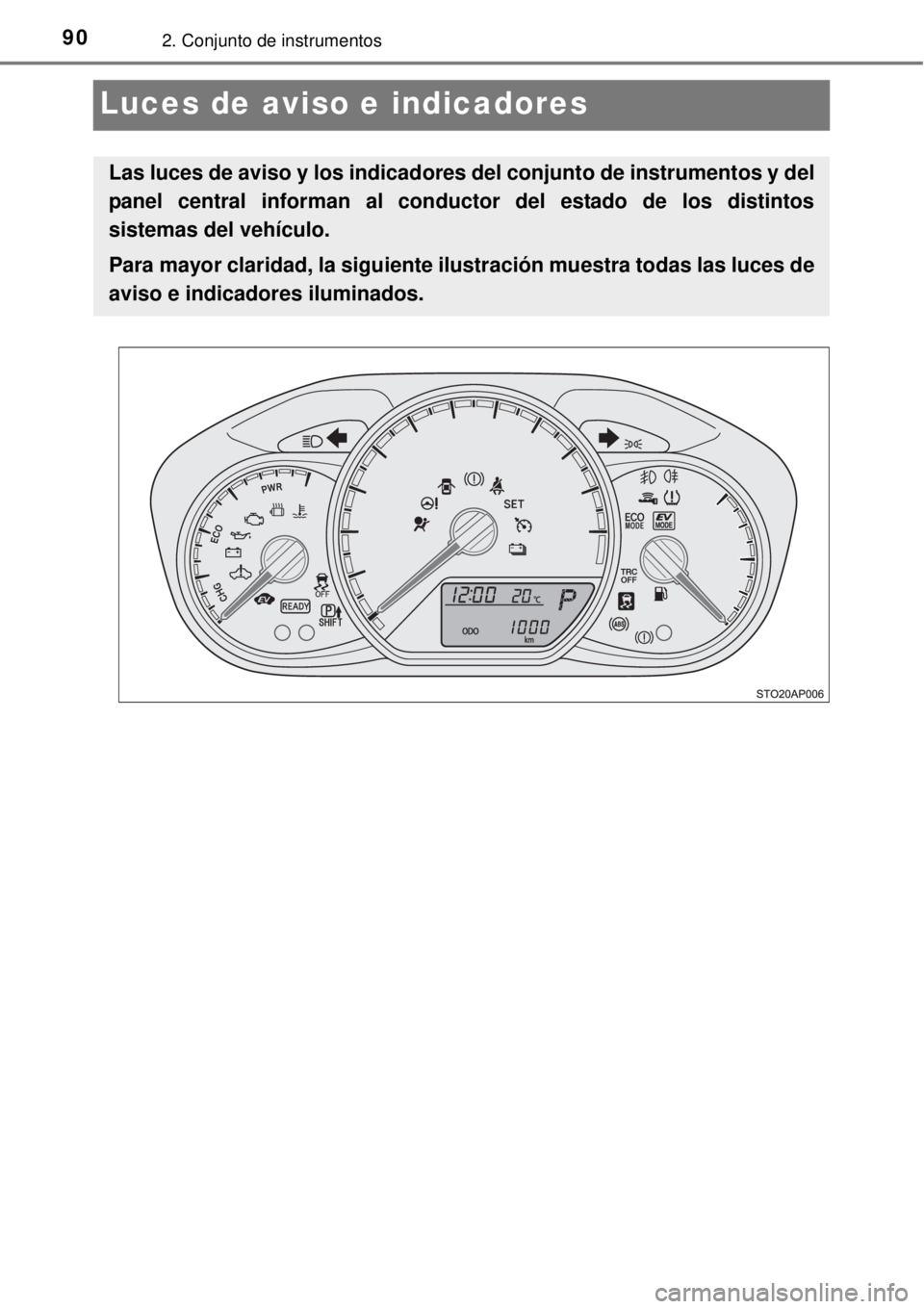

Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

912. Conjunto de instrumentos
2
Conjunto de instrumentos
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.

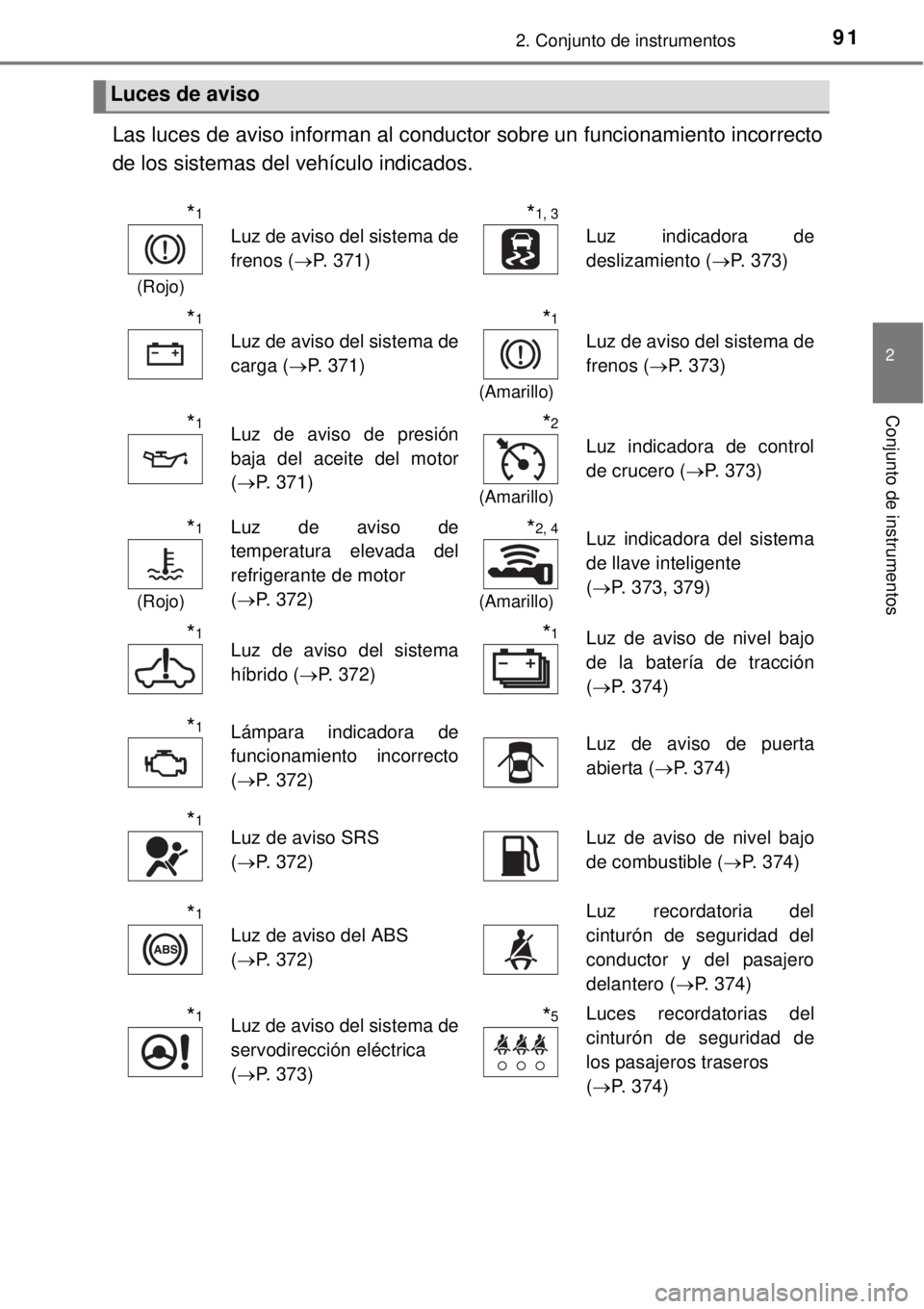

Luces de aviso
*1
(Rojo)
Luz de aviso del sistema de
frenos (P. 371)*1, 3
Luz indicadora de
deslizamiento (P. 373)
*1
Luz de aviso del sistema de
carga (P. 371)*1
(Amarillo)
Luz de aviso del sistema de
frenos (P. 373)
*1Luz de aviso de presión
baja del aceite del motor
(P. 371)*2
(Amarillo)
Luz indicadora de control
de crucero (P. 373)
*1
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
(P. 372)*2, 4
(Amarillo)
Luz indicadora del sistema
de llave inteligente
(P. 373, 379)
*1Luz de aviso del sistema
híbrido (P. 372)*1Luz de aviso de nivel bajo
de la batería de tracción
(P. 374)
*1Lámpara indicadora de
funcionamiento incorrecto
(P. 372)Luz de aviso de puerta
abierta (P. 374)
*1Luz de aviso SRS
(P. 372)Luz de aviso de nivel bajo
de combustible (P. 374)
*1
Luz de aviso del ABS
(P. 372)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero (P. 374)
*1Luz de aviso del sistema de
servodirección eléctrica
(P. 373)*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
(P. 374)

922. Conjunto de instrumentos
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.

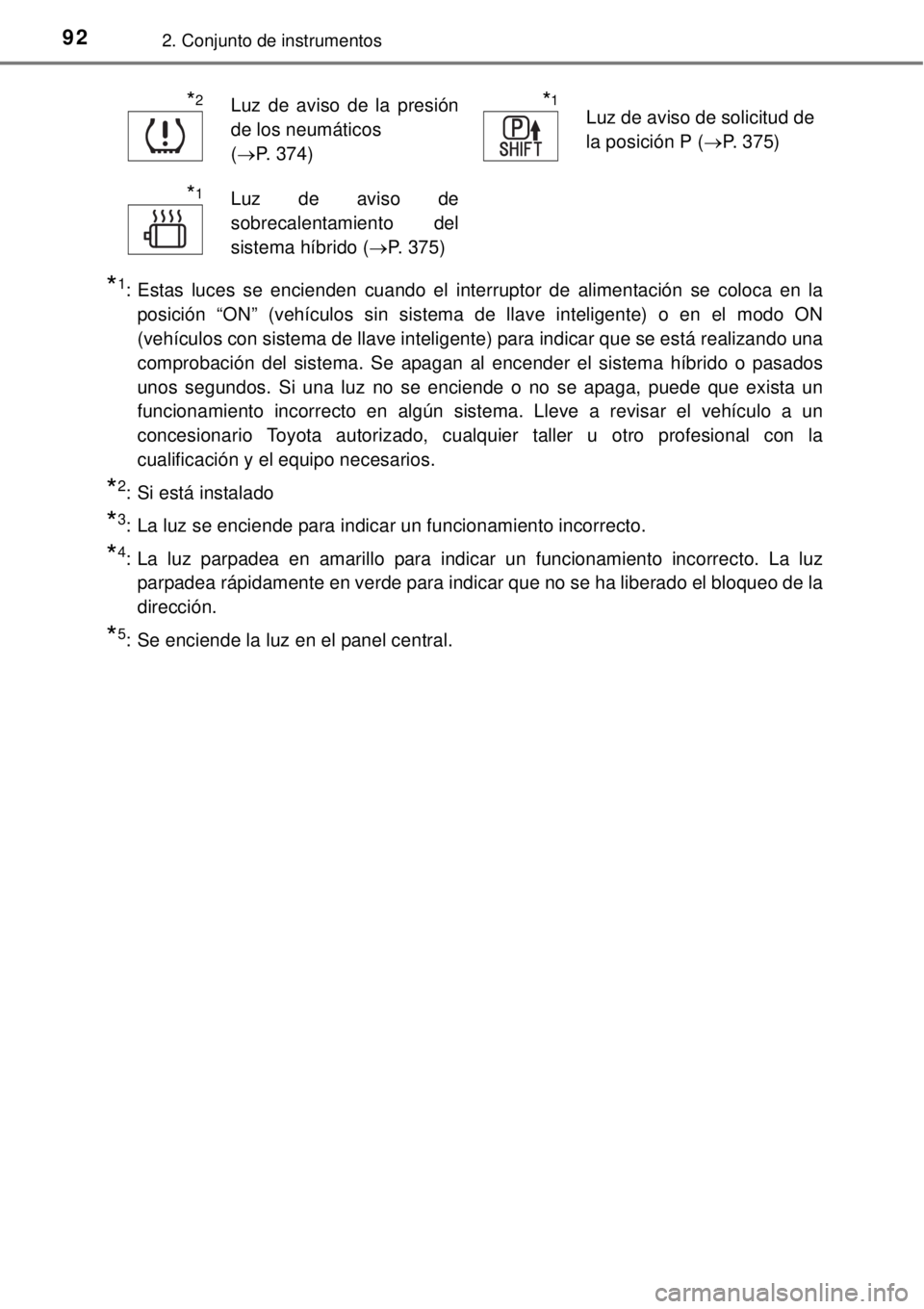

*2Luz de aviso de la presión
de los neumáticos
(P. 374)*1Luz de aviso de solicitud de
la posición P (P. 375)
*1Luz de aviso de
sobrecalentamiento del
sistema híbrido (P. 375)

932. Conjunto de instrumentos
2
Conjunto de instrumentos
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.

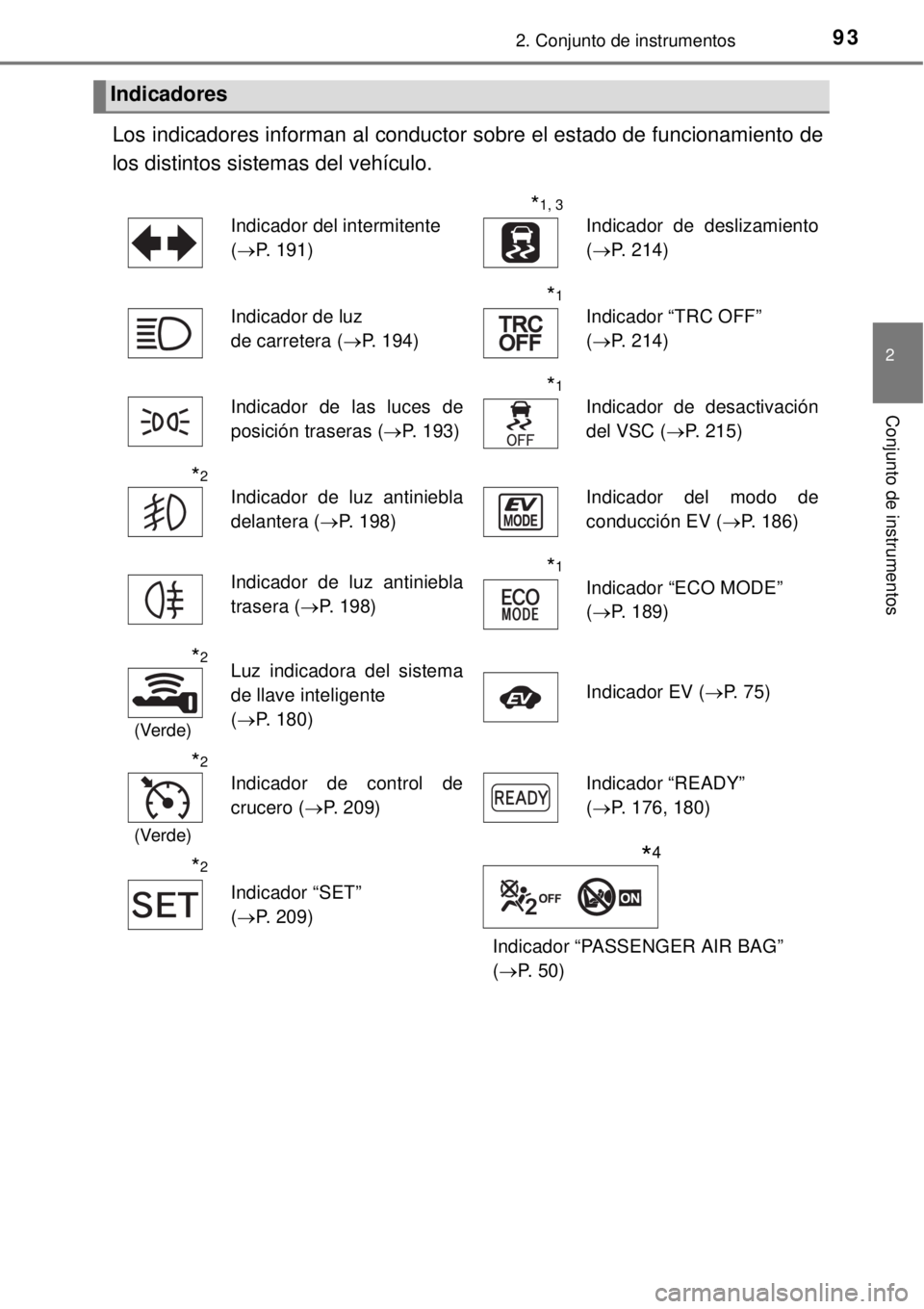

Indicadores
Indicador del intermitente
(P. 191)*1, 3
Indicador de deslizamiento
(P. 214)
Indicador de luz
de carretera (P. 194)
*1
Indicador “TRC OFF”
(P. 214)
Indicador de las luces de
posición traseras (P. 193)
*1
Indicador de desactivación
del VSC (P. 215)
*2
Indicador de luz antiniebla
delantera (P. 198)Indicador del modo de
conducción EV (P. 186)
Indicador de luz antiniebla
trasera (P. 198)
*1
Indicador “ECO MODE”
(P. 189)
*2
(Verde)
Luz indicadora del sistema
de llave inteligente
(P. 180)Indicador EV (P. 75)
*2
(Verde)
Indicador de control de
crucero (P. 209)Indicador “READY”
(P. 176, 180)
*2
Indicador “SET”
(P. 209)
Indicador “PASSENGER AIR BAG”
(P. 50)
*4

942. Conjunto de instrumentos
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
ADVERTENCIA
Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el sistema híbrido, puede que dichos sistemas no
se encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionar lesiones graves o incluso mortales. En tal caso, lleve inmediatamente a
revisar el vehículo a un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
AV I S O
Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente.
(P. 422)

95
2
2. Conjunto de instrumentos
Conjunto de instrumentos

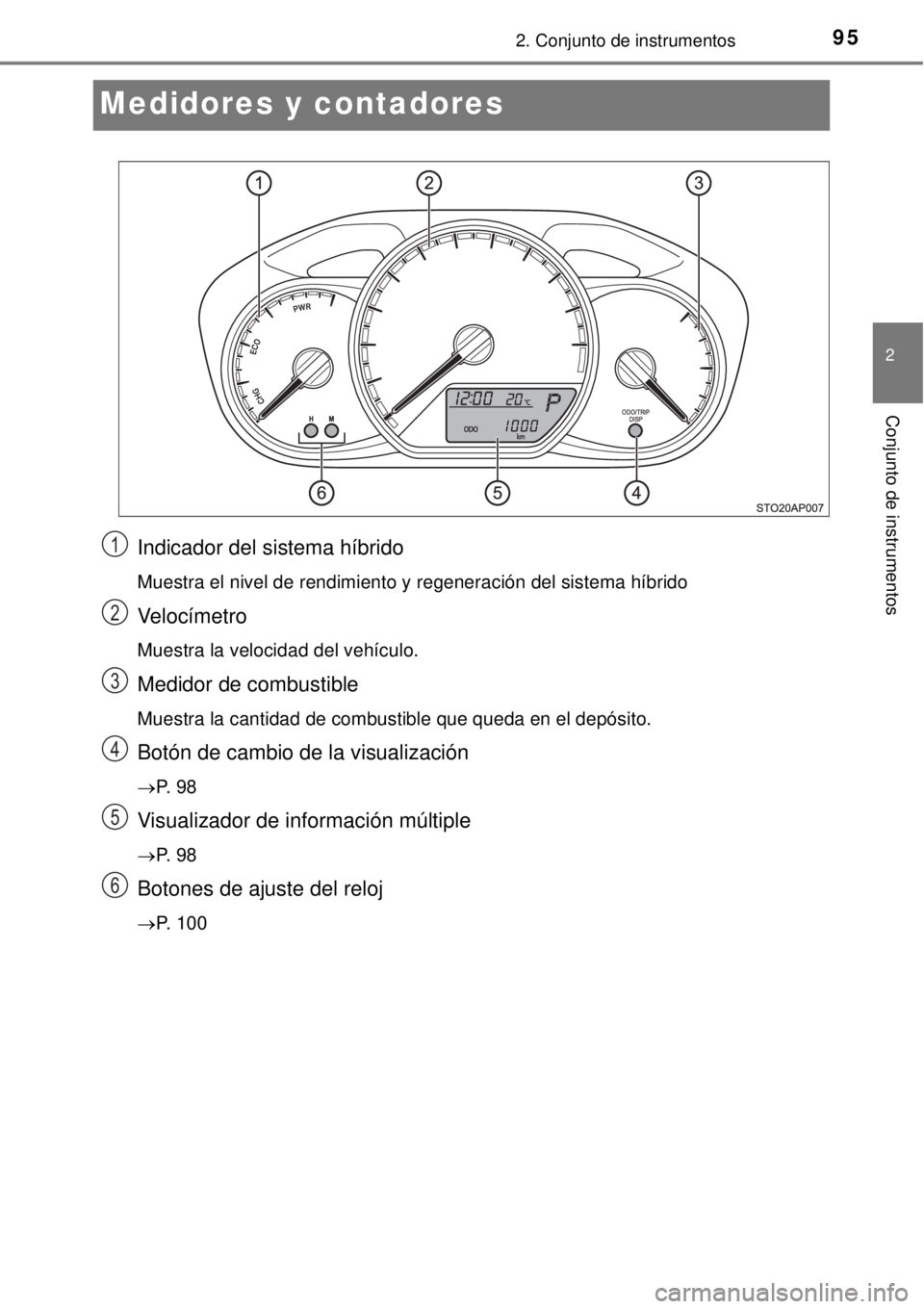

Medidores y contadores
Indicador del sistema híbrido
Muestra el nivel de rendimiento y regeneración del sistema híbrido
Velocímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
P. 9 8
Visualizador de información múltiple
P. 9 8
Botones de ajuste del reloj
P. 1 0 0
1
2
3
4
5
6

962. Conjunto de instrumentos

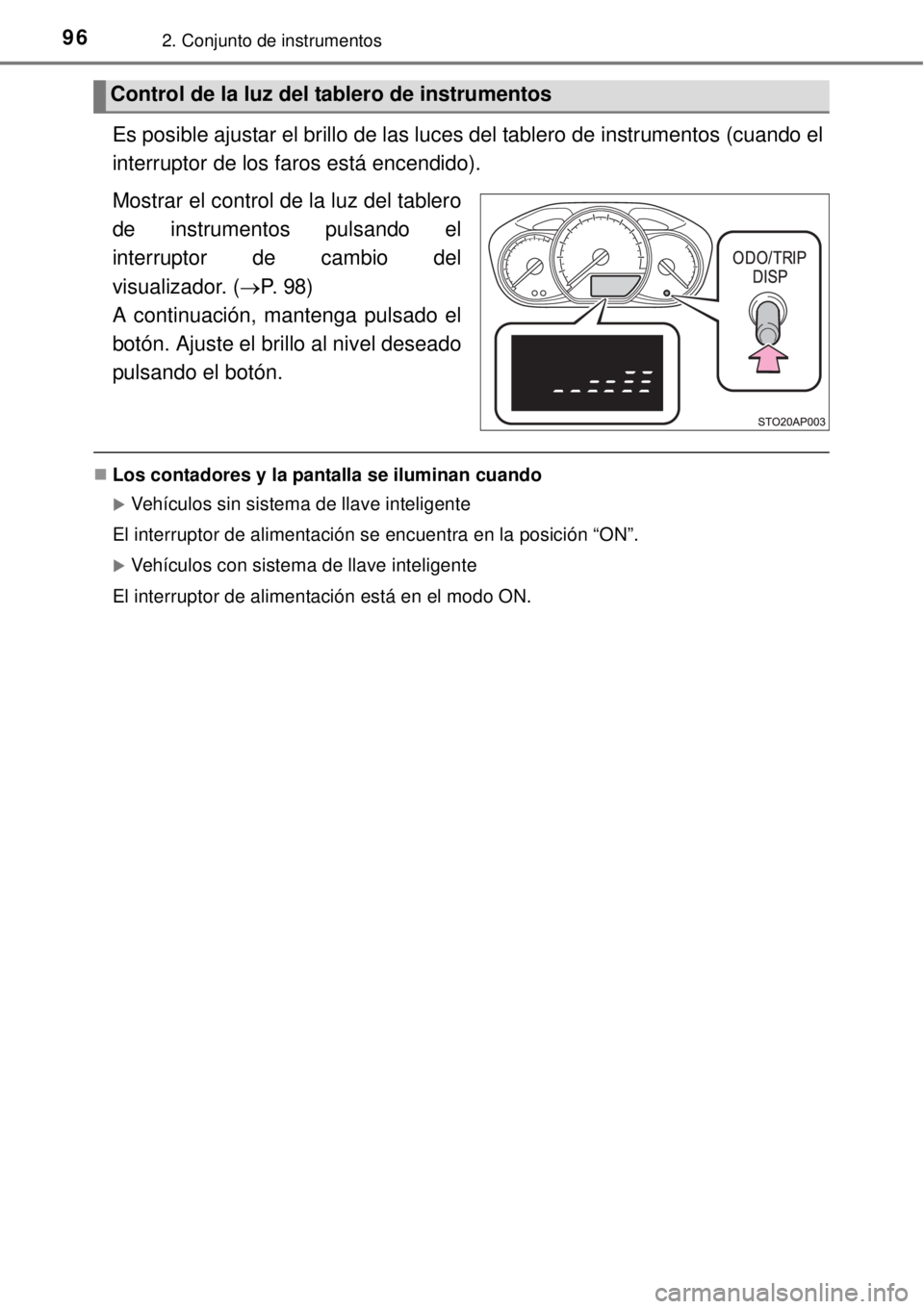

Es posible ajustar el brillo de las luces del tablero de instrumentos (cuando el
interruptor de los faros está encendido).
Mostrar el control de la luz del tablero
de instrumentos pulsando el
interruptor de cambio del
visualizador. (P. 98)
A continuación, mantenga pulsado el
botón. Ajuste el brillo al nivel deseado
pulsando el botón.
Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor de alimentación se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor de alimentación está en el modo ON.
Control de la luz del tablero de instrumentos
