2014 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

3377-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Control remoto inalámbrico/pila de la llave
electrónica

Destornillador de cabeza plana
Pila de litio CR2016 (vehículos sin sistema de llave inteligente), o CR2032
(vehículos con sistema de llave inteligente)
Vehículos sin sistema de llave inteligente
Levante la tapa.
Inserte el destornillador en la ranura y
empuje hacia abajo.
Para evitar que se dañe la llave, cubra
la punta del destornillador con cinta
adhesiva.
Retire la tapa.
Inserte el destornillador en la parte
inferior de la llave y empuje hacia
abajo.
: Si está instalado
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2

3387-3. Tareas de mantenimiento que puede hacer usted mismo
Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Vehículos con sistema de llave inteligente
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave, cubra
la punta del destornillador con cinta
adhesiva.
Quite la tapa de la batería.
3
1
2
3

3397-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
Las pilas pueden adquirirse en un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios, en tiendas de
electrodomésticos o de fotografía locales.
Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
El alcance de funcionamiento se verá reducido.
4
ADVERTENCIA
Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
Certificación de la pila de litio
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO
INCORRECTO. ELIMINE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS

3407-3. Tareas de mantenimiento que puede hacer usted mismo
AV I S O
Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
No toque ni mueva ningún otro componente en el interior del control remoto.
No doble ninguno de los terminales de la pila.

3417-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados

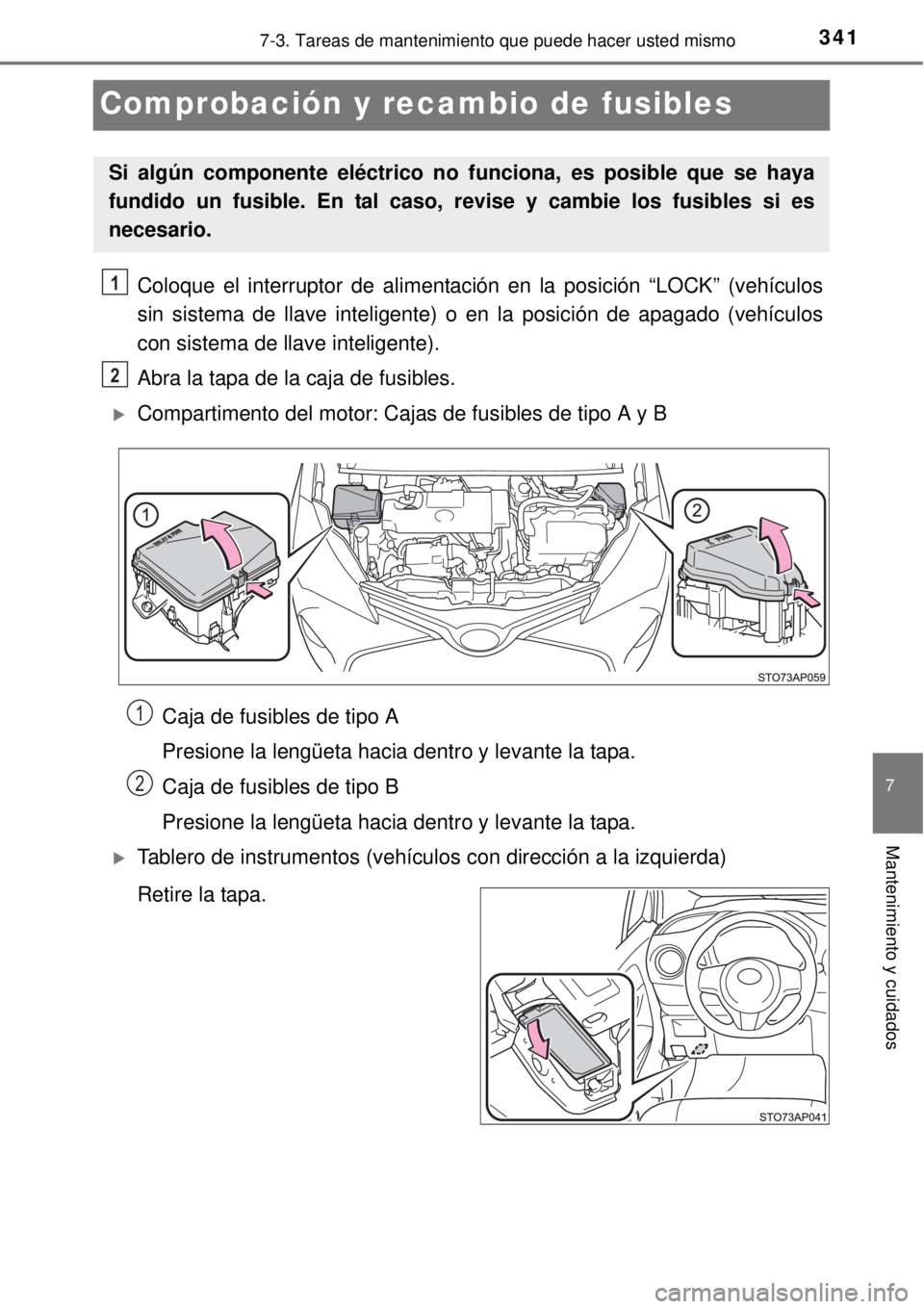

Comprobación y recambio de fusibles
Coloque el interruptor de alimentación en la posición “LOCK” (vehículos
sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente).
Abra la tapa de la caja de fusibles.
Compartimento del motor: Cajas de fusibles de tipo A y B
Caja de fusibles de tipo A
Presione la lengüeta hacia dentro y levante la tapa.
Caja de fusibles de tipo B
Presione la lengüeta hacia dentro y levante la tapa.
Tablero de instrumentos (vehículos con dirección a la izquierda)
Retire la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
1
2

3427-3. Tareas de mantenimiento que puede hacer usted mismo
Tablero de instrumentos (vehículos con dirección a la derecha)
Retire la tapa.
No ejerza demasiada fuerza para
retirar la tapa, puesto que está
sujeta a la luz de los pies.
Retire la tapa.
Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.
1
2
3

3437-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo ETipo F

3447-3. Tareas de mantenimiento que puede hacer usted mismo
Después de cambiar un fusible
Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. (P. 346)
Si el fusible sustituido vuelve a fundirse, lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
Tipo G
