2014 TOYOTA MATRIX Manuel du propriétaire (in French)

5
En cas de problème
463
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Si la batterie est déchargée
Vous pouvez procéder comme suit pour démarrer le moteur malgré
la décharge complète de la batterie.
Vous pouvez appeler votre concessionnaire Toyota ou un atelier de
réparation qualifié.
Si vous avez à votre disposition un jeu de câbles de démarrage et
un second véhicule équipé d'une batterie de 12 V, vous pouvez
démarrer votre Toyota en procédant comme suit.Moteur 4 cylindres, 1,8 L (2ZR-FE) Retirez le cache moteur.
Soulevez l’arrière du cache
moteur pour retirer les deux
clips arrière puis soulevez
l’avant du cache moteur pour
retirer les deux clips avant.
Branchement des câbles de démarrage
Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
5ÉTAPE1ÉTAPE
2ÉTAPE

464 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure.Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Maintenez le régime moteur du second véhicule et mettez
le contacteur de démarrage antivol sur “ON”, puis démarrez
le moteur du véhicule.
Sitôt le moteur démarré, débranchez les câbles de
démarrage dans l’ordre inverse de leur branchement.
Une fois le moteur démarré, faites contrôler le véhicule par votre
concessionnaire Toyota, dès que possible.
3ÉTAPE
4ÉTAPE
5ÉTAPE

5
En cas de problème
465
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Moteur 4 cylindres, 2,4 L (2AZ-FE)
Branchement des câbles de démarrage Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure. Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Maintenez le régime moteur du second véhicule et mettez
le contacteur de démarrage antivol sur “ON”, puis démarrez
le moteur du véhicule.
Sitôt le moteur démarré, débranchez les câbles de
démarrage dans l’ordre inverse de leur branchement.
Une fois le moteur démarré, faites contrôler le véhicule par votre
concessionnaire Toyota, dès que possible.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE

466 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
■Éviter le déchargement de la batterie
●Éteignez les feux avant et le système audio lorsque le moteur est arrêté.
● Mettez hors fonction tous les équipements électriques non
indispensables lorsque vous roulez trop longtemps à vitesse réduite,
pour cause d'encombrements, etc.
■ Recharge de la batterie
La batterie se décharge progressivement de l'électricité qu'elle contient,
même lorsque vous ne vous servez pas du véhicule, par suite de la
décharge naturelle et de l'effet de fuite de courant de certains équipements
électriques. Si le véhicule reste en stationnement prolongé, la batterie peut
se décharger, et le moteur peut ne plus démarrer. (La batterie se recharge
automatiquement pendant la marche du véhicule.)
AT T E N T I O N
■Pour éviter tout risque d'incendie ou d'explosion de la batterie
Respectez les précautions suivantes pour éviter que les gaz inflammables
pouvant s'échapper de la batterie ne prennent feu.
●Assurez-vous que le câble de démarrage est branché à la bonne borne et
qu’il n’entre pas accidentellement en contact avec une autre borne que
celle prévue.
● Ne laissez pas les câbles de démarrage entrer en contact avec les bornes
“+” et “-”.
● N'exposez pas la batterie à une flamme nue et ne fumez pas, n'utilisez pas
d'allumettes ou de briquet à proximité.

5
En cas de problème
467
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
AT T E N T I O N
■

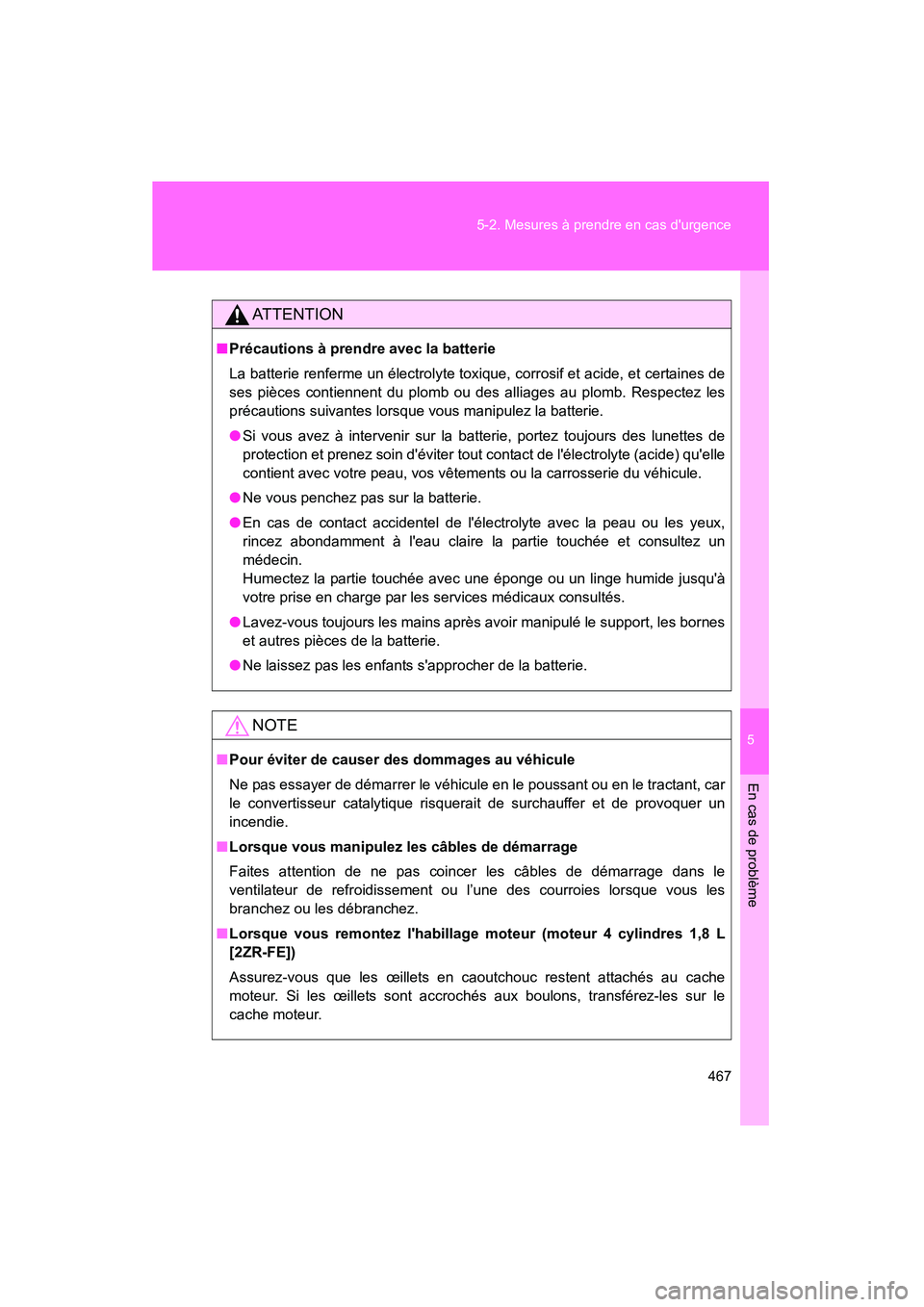

Précautions à prendre avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie.
● Si vous avez à intervenir sur la ba tterie, portez toujours des lunettes de
protection et prenez soin d'éviter tout contact de l'électrolyte (acide) qu'elle
contient avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne vous penchez pas sur la batterie.
● En cas de contact accidentel de l'électrolyte avec la peau ou les yeux,
rincez abondamment à l'eau claire la partie touchée et consultez un
médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu'à
votre prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes
et autres pièces de la batterie.
● Ne laissez pas les enfants s'approcher de la batterie.
NOTE
■Pour éviter de causer des dommages au véhicule
Ne pas essayer de démarrer le véhicule en le poussant ou en le tractant, car
le convertisseur catalytique risquerait de surchauffer et de provoquer un
incendie.
■ Lorsque vous manipulez les câbles de démarrage
Faites attention de ne pas coincer les câbles de démarrage dans le
ventilateur de refroidissement ou l’une des courroies lorsque vous les
branchez ou les débranchez.
■ Lorsque vous remontez l'habillage moteur (moteur 4 cylindres 1,8 L
[2ZR-FE])
Assurez-vous que les œillets en caoutchouc restent attachés au cache
moteur. Si les œillets sont accrochés aux boulons, transférez-les sur le
cache moteur.

468
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Si le véhicule chauffe
Procédures de correctionArrêtez le véhicule en lieu sûr et mettez sur arrêt le système
de climatisation, puis coupez le moteur.
Si vous voyez de la vapeur: Soulevez le capot avec précaution une fois la vapeur
dissipée.
Si vous ne voyez pas de vapeur: Soulevez le capot avec précaution.
Une fois le moteur suffisamment
refroidi, vérifiez les flexibles et
les ailettes de radiateur
(radiateur) et recherchez s’il y a
une fuite.
Radiateur
Ventilateur de refroidissement
Si une grande quantité de liquide
de refroidissement fuit, contactez
immédiatement votre
concessionnaire Toyota.
Les signes suivants peuvent indiquer une surchauffe de votre
véhicule.
●L’aiguille du thermomètre de liquide de refroidissement moteur
(→ P. 143) entre dans la zone rouge ou une perte de puissance
moteur est ressentie. (Par exemple, la vitesse du véhicule
n’augmente pas.)
● De la vapeur s’échappe par le dessous du capot.
1ÉTAPE
2ÉTAPE
5ÉTAPE3ÉTAPE

5
En cas de problème
469
5-2. Mesures à prendre en cas d'urgence
MATRIX_D
Le niveau du liquide de
refroidissement est correct
lorsqu’il se trouve entre les
repères “FULL” et “LOW” du
réservoir.
Réservoir
“FULL”
“LOW”
Bouchon du radiateur
Ajoutez au besoin du liquide de
refroidissement.
Si vous ne disposez pas de
liquide de refroidissement, vous
pouvez utiliser de l’eau en cas
d’urgence.
Démarrez le moteur et allumez le système de climatisation
pour vérifier que le ventilateur de refroidissement du radiateur
fonctionne et pour vérifier s’il y a des fuites dans le radiateur
ou les tuyaux.
Le système fonctionne lorsque le système de climatisation est activé
immédiatement après le démarr age à froid. Confirmez que le
ventilateur est en marche en vérifiant le son du ventilateur et le débit
d’air. S’il vous est difficile de vérifier ceci, mettez le système de
climatisation sur marche et arrêt de manière répétée.
(Le ventilateur peut ne pas fonctionner à des températures en
dessous de zéro).
Si le ventilateur ne fonctionne pas:
Arrêtez immédiatement le moteur et contactez votre
concessionnaire Toyota.
Si le ventilateur est en marche: Faites contrôler le véhicule par le concessionnaire Toyota
le plus proche.
4ÉTAPE
5ÉTAPE
6ÉTAPE
7ÉTAPE

470 5-2. Mesures à prendre en cas d'urgence
MATRIX_D
AT T E N T I O N
■Pour éviter un accident ou des blessures pendant que vous inspectez
sous le capot de votre véhicule
●Si de la vapeur s'échappe de sous le capot, n'ouvrez pas ce dernier tant
que la vapeur ne s'est pas dissipée. Le compartiment moteur peut être
brûlant, ce qui risque d'occasionner de graves blessures, telles que des
brûlures.
● N’approchez pas vos mains et vos vêtements (en particulier une cravate,
un foulard ou une écharpe) du ventilateur et des courroies. À défaut, vos
mains ou vos vêtement risquent d’être happés, ce qui peut entraîner des
blessures graves.
● N'ouvrez pas le bouchon de vase d'expansion de liquide de
refroidissement alors que le radiateur et le moteur sont chauds.
Le liquide de refroidissement chaud et la vapeur s'échappant sous
pression risquent de provoquer des blessures graves, notamment des
brûlures.
NOTE
■Lorsque vous ajoutez du liquide de refroidissement moteur
Attendez que le moteur ait refroidi avant d'ajouter du liquide de
refroidissement.
Pour ajouter du liquide de refroidissement, versez lentement. L’ajout trop
rapide de liquide froid dans le moteur chaud peut endommager ce dernier.
■ Pour éviter d’endommager le système de refroidissement
Respectez les précautions suivantes:
●Évitez de contaminer le liquide de refroidissement avec des corps
étrangers (tels que du sable ou de la poussière etc.).
● N’utilisez pas d’additifs de refroidi ssement disponibles dans le commerce.
