2014 Peugeot Expert Tepee Instrukcja Obsługi (in Polish)

23
Otwieranie
GOTO
WY
DO DROGI
2
Uruchomienie alarmu
Włącza się syrena, światła kierunkowskazów
migają przez 30 sekund, a czerwona dioda
szybko miga.
- Aby wyłączyć, należy włożyć klucz do stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach alarmu
(przy jedenastym) alarm wyłącza się.
Postępować zgodnie z zasadami włączenia.
Usterka
Jeżeli po włączeniu zapłonu czerwona
dioda pozostaje zapalona przez 10 sekund,
oznacza to nieprawidłowe połączenie syreny.
Należy natychmiast skontaktować się z
ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym w celu weryfi kacji systemu.
DRZWI
Od wewnątrz
Zamykanie samochodu bez alarmu
- Włożyć klucz do zamka drzwi kierowcy i
zaryglować je.
W myjni alarm samochodu powinien być
wyłączony.
Usterka pilota zdalnego sterowania
W przypadku, gdy alarm jest aktywny, a pilot
nie działa :
- odryglować drzwi za pomocą klucza i otworzyć je. Alarm włącza się.
- włączyć zapłon w ciągu 10 sekund. Alarm wyłącza się.
Włączenie automatyczne
W zależności od kraju sprzedaży alarm
aktywuje się automatycznie około 2 minuty
po zamknięciu ostatnich drzwi.
Aby uniknąć uruchomienia alarmu w
momencie otwarcia drzwi, należy koniecznie
nacisnąć przycisk odryglowania na pilocie
zdalnego sterowania.
Nigdy nie należy wprowadzać
jakichkolwiek zmian w systemie
alarmu, gdyż może to spowodować
jego nieprawidłowe działanie.
Od zewnątrz
Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do zamka po
stronie kierowcy, jeżeli pilot jest niesprawny.
Pierwsze naciśnięcie pozwala
włączyć centralny zamek
samochodu.
Drugie naciśnięcie powoduje
wyłączenie centralnego zamka samochodu.
Przełącznik jest nieaktywny jeżeli samochód
został zaryglowany od zewnątrz za pomocą
pilota zdalnego sterowania lub klucza.

24
Otwieranie
Otworzenie drzwi od wewnątrz jest zawsze
możliwe.
Zabezpieczenie antywłamaniowe
Kontrolka przełącznika: - miga, jeżeli drzwi są zaryglowane po zatrzymaniu i
wyłączeniu silnika,
- zapala się, jeżeli drzwi są zaryglowane po włączeniu
zapłonu. System automatycznie rygluje
wszystkie drzwi po przekroczeniu
prędkości 10 km/h.
Włączenie / wyłączenie Po włączeniu zapłonu, wcisnąć
i przytrzymać przycisk, aby
włączyć lub wyłączyć funkcję.
Kontrolka otwartych drzwi
Jeżeli zapali się ta kontrolka,
należy sprawdzić czy wszystkie
drzwi kabiny, drzwi boczne lub
tylne, są zamknięte.
BOCZNE DRZWI PRZESUWNE
Podczas napełniania zbiornika paliwa, nie
należy otwierać bocznych lewych drzwi,
ponieważ można uszkodzić klapkę wlewu
paliwa.
Istnieje możliwość zaryglowania drzwi z
włączeniem funkcji bezpieczeństwa dzieci.
Należy uważać aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie się drzwi.
Jazda z zaryglowanymi drzwiami może
utrudnić wejście do wnętrza pojazdu w
awaryjnej sytuacji.

25
Otwieranie
GOTO
WY
DO DROGI
2
Od zewnątrz
Pociągnąć za klamkę do siebie, a następnie
do tyłu. Przy włączonym zapłonie,
nacisnąć ten przycisk, zapali się
dioda, a na ekranie pojawi się
komunikat.
Ten mechanizm jest niezależny od funkcji
centralnego zamka.
Od wewnątrz
Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu. Otworzyć maksymalnie
drzwi, aby zablokować je w mechanizmie
u podstawy drzwi.
Ryglowanie / funkcja bezpieczeństwa
dzieci sterowana elektrycznie
Uniemożliwia ona otworzenie, od wewnątrz,
drzwi bocznych.
Praktyczne wskazówki
Ze względów bezpieczeństwa, nie należy
jeździć z otwartymi bocznymi drzwiami
przesuwnymi.
Opuszczając samochód nawet na krótko,
zawsze wyciągać kluczyk ze stacyjki.
Po każdym włączeniu zapłonu, należy upewnić
się czy funkcja bezpieczeństwa dzieci jest
włączona (dioda zapalona).
W przypadku silnego uderzenia, elektryczny
mechanizm bezpieczeństwa dzieci wyłącza się
automatycznie.
Postępowanie w razie awarii
akumulatora
Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.
- Aby otworzyć drzwi i wysiąść z samochodu, pociągnąć wewnetrzną
klamkę.
- Aby zaryglować drzwi, włożyć klucz do zamka i przekręcić o jedną ósmą
obrotu .
Drzwi kierowcy
- Włożyć klucz do zamka i przekręcić w prawo, aby zaryglować lub w lewo aby
odryglować drzwi.

26
Otwieranie
DRZWI TYLNE SKRZYDŁOWE
W trakcie postoju, otwarte
pod kątem 90° drzwi tylne
zakrywają tylne światła.
Aby zasygnalizować
swoje położenie innym
użytkownikom drogi,
jadącym w tym samym
kierunku, którzy mogliby
nie zauważyć stojącego
samochodu, należy ustawić
trójkąt ostrzegawczy lub
inne urządzenie zgodne z przepisami
obowiązującymi w danym kraju.
POKRYWA BAGAŻNIKA
Od zewnątrz
Obydwa skrzydła otwierają się pod kątem
90°.
Aby otworzyć, pociągnąć za rączkę do
siebie, a następnie pociągnąć dźwignię aby
otworzyć lewe drzwi.
Aby zamknąć, należy rozpocząć od lewego
skrzydła, a następnie zamknąć prawe
skrzydło.
Otwieranie o 180°
System składanego ściągu umożliwia
otworzenie drzwi z 90° do 180°.
Wyjąć ściąg do siebie, gdy drzwi są
częściowo otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.
Od zewnątrz
Jeżeli samochód jest w nią wyposażony,
ryglowanie/odryglowanie odbywa się za
pomocą pilota zdalnego sterowania.
Aby otworzyć, należy wcisnąć przełącznik, a
następnie podnieść pokrywę.
Aby zamknąć pokrywę znajdującą się w
położeniu górnym, należy użyć rączki.
Od wewnątrz
Dźwignia bezpieczeństwa
W przypadku usterki centralnego zamka,
umożliwia odryglowanie pokrywy bagażnika
od wewnątrz.
Pochylić siedzenia tylne, aby uzyskać
dostęp do zamka.
Włożyć mały śrubokręt do otworu, aby
odryglować pokrywę.

27
Stanowisko kierowcy
GOTO
WY
DO DROGI
2
ZESTAW WSKAŹNIKÓW
1. Licznik kilometrów / mil.
2. Wyświetlacz.
3. Poziom paliwa, temperatura płynu chłodniczego.
4. Obrotomierz.
5. Potencjometr oświetlenia zestawu wskaźników.
6. Zerowanie dziennego licznika kilometrów / licznika serwisowego.
Wyświetlacz w zestawie wskaźników
- Ogranicznik / regulator prędkości.
- Ilość przejechanych kilometrów/mil.
- Licznik serwisowy, wskaźnik poziomu oleju silnikowego, całkowitego przebiegu
kilometrów / mil.
- Obecność wody w filtrze oleju napędowego.
- Świece żarowe Diesel.
- Wskaźnik zmiany biegów.
Kontrolka i przełączniki na wnęce
podsufitowej
- Kontrolka wyłączenia poduszki powietrznej pasażera.
- Przełączniki ogrzewanego fotela kierowcy / pasażera (wersja z
dwoma fotelami przednimi).
- Przełącznik włączenia / wyłączenia tylnego nawiewu.
STANOWISKO KIEROWCY

28
Stanowisko kierowcy
REGULACJA GODZINY
- obrócić w prawo, aby zwiększyć godziny (przytrzymać przycisk w prawo, aby
szybko przewijać wartości godzin),
- obrócić w lewo: wyświetla się tryb 24H lub 12H,
- obrócić w prawo, aby wybrać tryb 24H lub 12H,
- obrócić w lewo, aby zakończyć ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlenia.
Konsola środkowa z ekranem
Konsola środkowa bez ekranu
Aby ustawić godzinę wyświetlaną na
ekranie, zapoznać się z informacjami
w rozdziale 9, w części "Ustawianie
daty i godziny".
Zestaw wskaźników bez ekranu

Aby ustawić godzinę na zegarze
w zestawie wskaźników, użyć
lewego przycisku w zestawie
wskaźników, a następnie wykonać
czynności w następującej
kolejności:
- obrócić w lewo: migają minuty,
- obrócić w prawo, aby zwiększyć minuty (przytrzymać przycisk w prawo, aby
szybko przewijać wartości minut),
- obrócić w lewo: migają godziny, Sekwencja wyświetlania - godzina
jest powiązana z modelem
(wersją). Dostęp do Daty jest
możliwy gdy wersja modelu
proponuje datę pisaną literami.

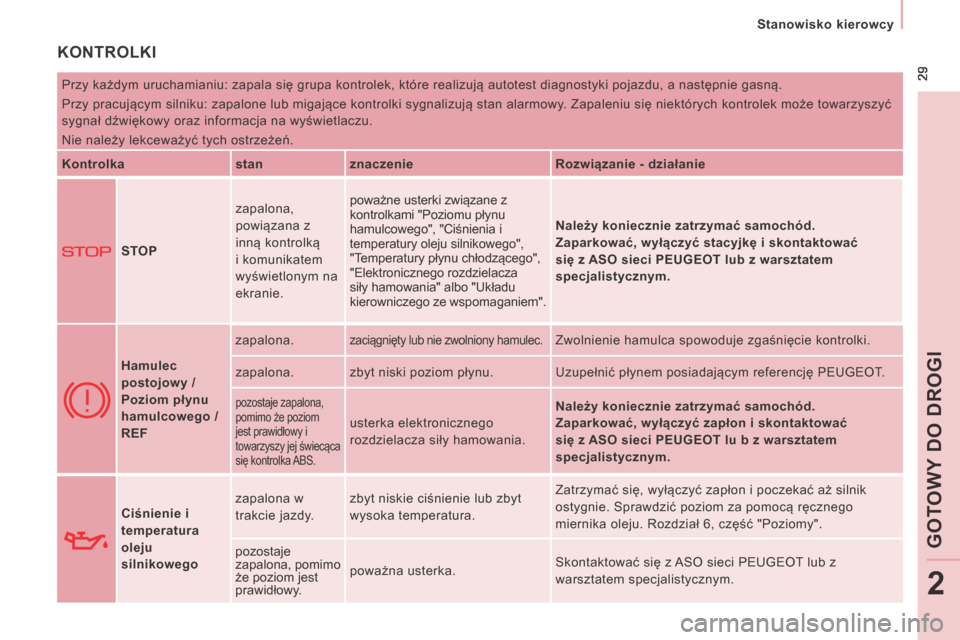

29
Stanowisko kierowcy
GOTO
WY
DO DROGI
2
KONTROLKI
Przy każdym uruchamianiu: zapala się grupa kontrolek, które realizują autotest diagnostyki pojazdu, a następnie gasną.
Przy pracującym silniku: zapalone lub migające kontrolki sygnalizują stan alarmowy. Zapaleniu się niektórych kontrolek może towarzyszyć
sygnał dźwiękowy oraz informacja na wyświetlaczu.
Nie należy lekceważyć tych ostrzeżeń.
Kontrolka stan znaczenie Rozwiązanie - działanie
STOP zapalona,
powiązana z
inną kontrolką
i komunikatem
wyświetlonym na
ekranie. poważne usterki związane z
kontrolkami "Poziomu płynu
hamulcowego", "Ciśnienia i
temperatury oleju silnikowego",
"Temperatury płynu chłodzącego",
"Elektronicznego rozdzielacza
siły hamowania" albo "Układu
kierowniczego ze wspomaganiem".
Należy koniecznie zatrzymać samochód.
Zaparkować, wyłączyć stacyjkę i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym .
Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF
zapalona.
zaciągnięty lub nie zwolniony hamulec. Zwolnienie hamulca spowoduje zgaśnięcie kontrolki.
zapalona. zbyt niski poziom płynu. Uzupełnić płynem posiadającym referencję PEUGEOT.
pozostaje zapalona,
pomimo że poziom
jest prawidłowy i
towarzyszy jej świecąca
się kontrolka ABS.
usterka elektronicznego
rozdzielacza siły hamowania. N ależy koniecznie zatrzymać samochód.
Zaparkować, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lu b z warsztatem
specjalistycznym .
Ciśnienie i
temperatura
oleju
silnikowego
zapalona w
trakcie jazdy.
zbyt niskie ciśnienie lub zbyt
wysoka temperatura. Zatrzymać się, wyłączyć zapłon i poczekać aż silnik
ostygnie. Sprawdzić poziom za pomocą ręcznego
miernika oleju. Rozdział 6, część "Poziomy".
pozostaje
zapalona, pomimo
że poziom jest
prawidłowy. poważna usterka.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

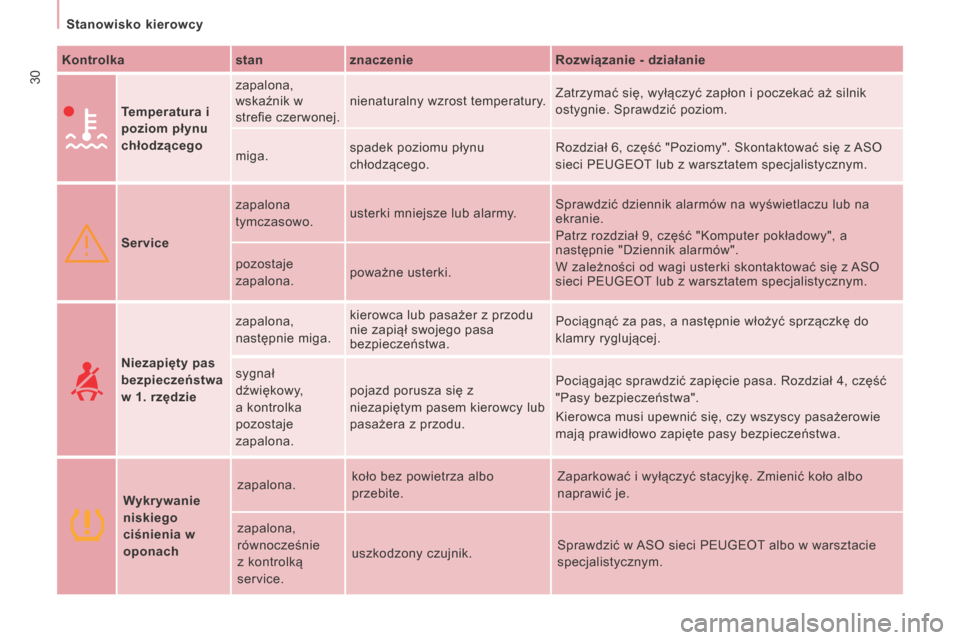

30
Stanowisko kierowcy
Kontrolka st an znaczenie Rozwiązanie - działanie
Temperatura i
poziom płynu
chłodzącego
zapalona,
wskaźnik w
strefi e czerwonej.
nienaturalny wzrost temperatury.
Zatrzymać się, wyłączyć zapłon i poczekać aż silnik
ostygnie. Sprawdzić poziom.
miga. spadek poziomu płynu
chłodzącego. Rozdział 6, część "Poziomy". Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
Service zapalona
tymczasowo.
usterki mniejsze lub alarmy. Sprawdzić dziennik alarmów na wyświetlaczu lub na
ekranie.
Patrz rozdział 9, część "Komputer pokładowy", a
następnie "Dziennik alarmów".
W zależności od wagi usterki skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
pozostaje
zapalona.
poważne usterki.
Niezapięty pas
bezpieczeństwa
w 1. rzędzie
zapalona,
następnie miga.
kierowca lub pasażer z przodu
nie zapiął swojego pasa
bezpieczeństwa. Pociągnąć za pas, a następnie włożyć sprzączkę do
klamry ryglującej.
sygnał
dźwiękowy,
a kontrolka
pozostaje
zapalona. pojazd porusza się z
niezapiętym pasem kierowcy lub
pasażera z przodu.
Pociągając sprawdzić zapięcie pasa. Rozdział 4, część
"Pasy bezpieczeństwa".
Kierowca musi upewnić się, czy wszyscy pasażerowie
mają prawidłowo zapięte pasy bezpieczeństwa.
Wykrywanie
niskiego
ciśnienia w
oponach
zapalona.
koło bez powietrza albo
przebite. Zaparkować i wyłączyć stacyjkę. Zmienić koło albo
naprawić je.
zapalona,
równocześnie
z kontrolką
service. uszkodzony czujnik.
Sprawdzić w ASO sieci PEUGEOT albo w warsztacie
specjalistycznym.
