143
Wymiana żarówki
SZYBKA POMOC
7

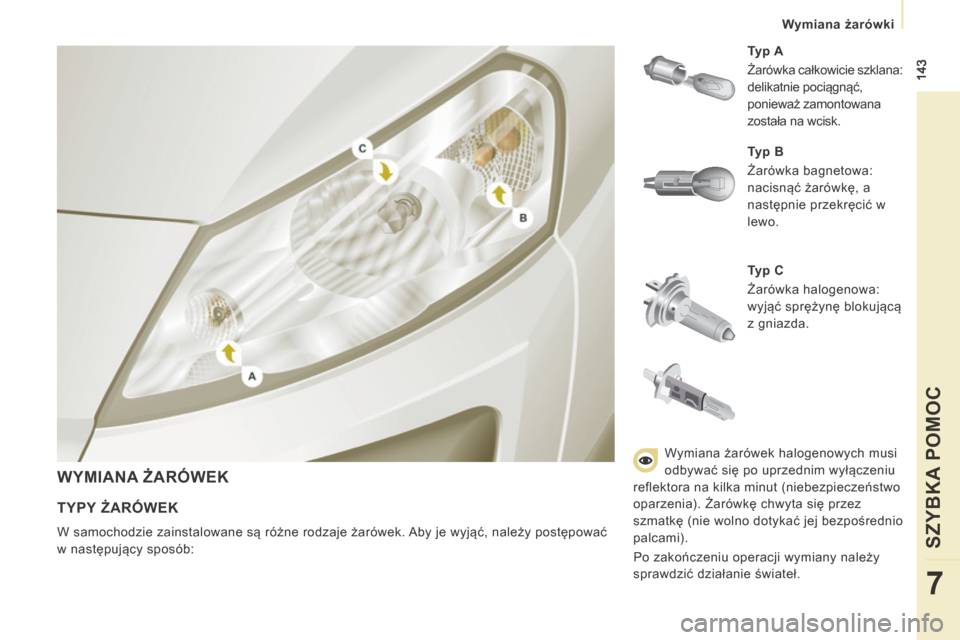

WYMIANA ŻARÓWEK
Typ C
Żarówka halogenowa:
wyjąć sprężynę blokującą
z gniazda. Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
TYPY ŻARÓWEK
W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć, należy postępować
w następujący sposób: Typ B

Żarówka bagnetowa:
nacisnąć żarówkę, a
następnie przekręcić w
lewo.
Wymiana żarówek halogenowych musi
odbywać się po uprzednim wyłączeniu
reflektora na kilka minut (niebezpieczeństwo
oparzenia). Żarówkę chwyta się przez
szmatkę (nie wolno dotykać jej bezpośrednio
palcami).
Po zakończeniu operacji wymiany należy
sprawdzić działanie świateł.

144
Wymiana żarówki
3. Kierunkowskazy
Typ B , PY21W - 21W (żółte)
- Obrócić oprawę żarówki o ćwierć obrotu w lewo.
- Wyjąć żarówkę delikatnie ją wciskając i obracając w lewo.
- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w celu

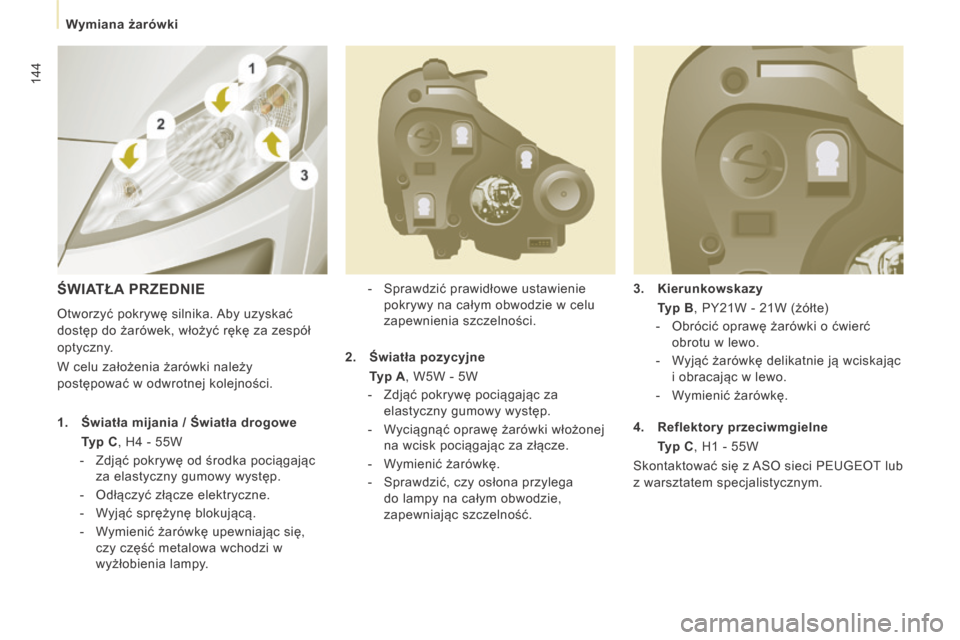

zapewnienia szczelności. ŚWIATŁA PRZEDNIE
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia żarówki należy
postępować w odwrotnej kolejności.
1. Światła mijania / Światła drogowe
Typ C , H4 - 55W
- Zdjąć pokrywę od środka pociągając za elastyczny gumowy występ.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą.
- Wymienić żarówkę upewniając się, czy część metalowa wchodzi w
wyżłobienia lampy. 2. Światła pozycyjne

Typ A , W5W - 5W
- Zdjąć pokrywę pociągając za elastyczny gumowy występ.
- Wyciągnąć oprawę żarówki włożonej na wcisk pociągając za złącze.
- Wymienić żarówkę.
- Sprawdzić, czy osłona przylega do lampy na całym obwodzie,
zapewniając szczelność. 4. Reflektory przeciwmgielne

Typ C , H1 - 55W
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

145
Wymiana żarówki
SZYBKA POMOC
7

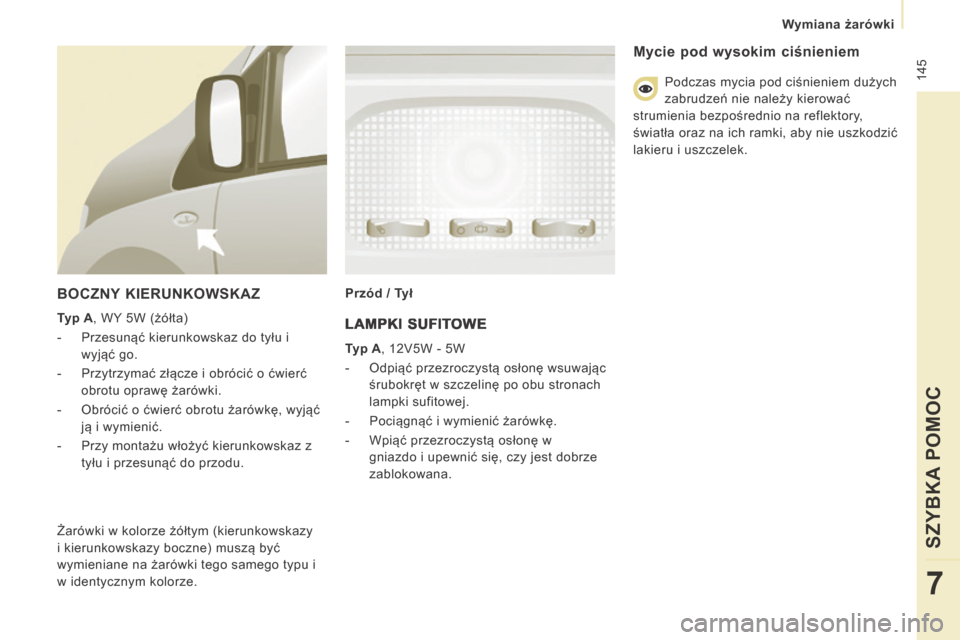

BOCZNY KIERUNKOWSKAZ
Typ A , WY 5W (żółta)
- Przesunąć kierunkowskaz do tyłu i wyjąć go.
- Przytrzymać złącze i obrócić o ćwierć obrotu oprawę żarówki.
- Obrócić o ćwierć obrotu żarówkę, wyjąć ją i wymienić.
- Przy montażu włożyć kierunkowskaz z tyłu i przesunąć do przodu. Przód / Tył

Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu i
w identycznym kolorze. LAMPKI SUFITOWE
Typ A , 12V5W - 5W
- Odpiąć przezroczystą osłonę wsuwając śrubokręt w szczelinę po obu stronach
lampki sufitowej.
- Pociągnąć i wymienić żarówkę.
- Wpiąć przezroczystą osłonę w gniazdo i upewnić się, czy jest dobrze
zablokowana.
Mycie pod wysokim ciśnieniem
Podczas mycia pod ciśnieniem dużych
zabrudzeń nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich ramki, aby nie uszkodzić
lakieru i uszczelek.

146
Wymiana żarówki

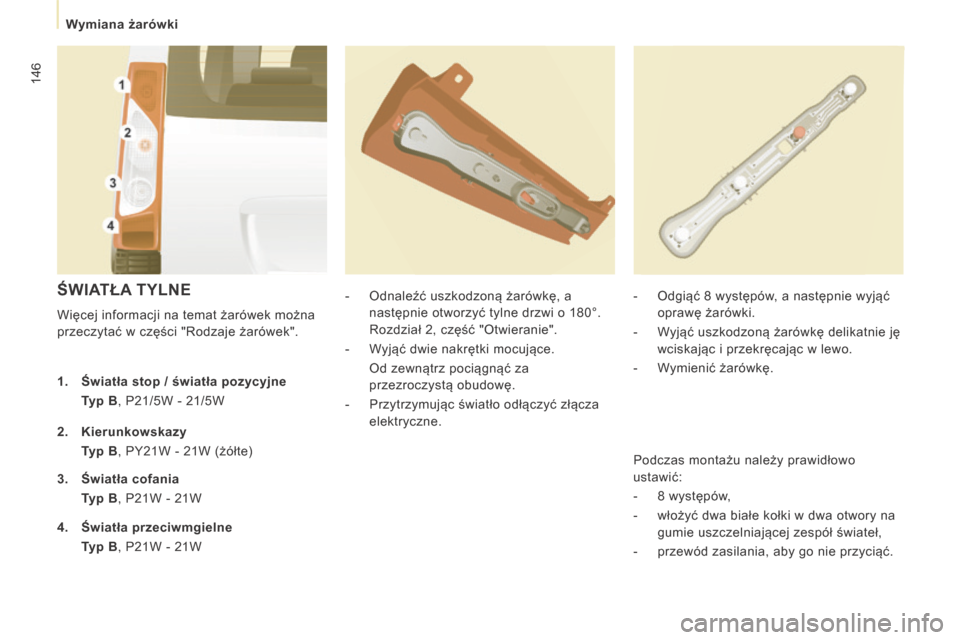

ŚWIATŁA TYLNE
Więcej informacji na temat żarówek można
przeczytać w części "Rodzaje żarówek". - Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".
- Wyjąć dwie nakrętki mocujące.
Od zewnątrz pociągnąć za przezroczystą obudowę.
- Przytrzymując światło odłączyć złącza elektryczne. - Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie ję wciskając i przekręcając w lewo.
- Wymienić żarówkę.
1. Światła stop / światła pozycyjne
Typ B , P21/5W - 21/5W
2. Kierunkowskazy
Typ B , PY21W - 21W (żółte)
3. Światła cofania
Typ B , P21W - 21W
4. Światła przeciwmgielne
Typ B , P21W - 21W Podczas montażu należy prawidłowo
ustawić:
- 8 występów,
- włożyć dwa białe kołki w dwa otwory na
gumie uszczelniającej zespół świateł,
- przewód zasilania, aby go nie przyciąć.

147
Wymiana żarówki
SZYBKA POMOC
7

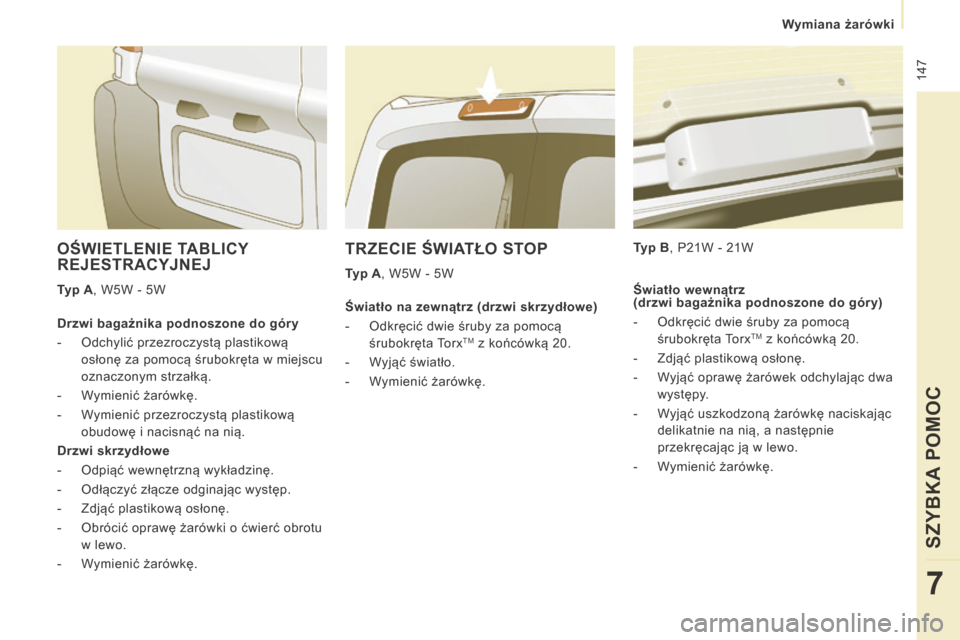

TRZECIE ŚWIATŁO STOP
Typ A , W5W - 5W Typ B , P21W - 21W
OŚWIETLENIE TABLICY REJESTRACYJNEJ
Typ A , W5W - 5W
Drzwi bagażnika podnoszone do góry
- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta w miejscu
oznaczonym strzałką.
- Wymienić żarówkę.
- Wymienić przezroczystą plastikową obudowę i nacisnąć na nią.
Drzwi skrzydłowe
- Odpiąć wewnętrzną wykładzinę.
- Odłączyć złącze odginając występ.
- Zdjąć plastikową osłonę.
- Obrócić oprawę żarówki o ćwierć obrotu w lewo.
- Wymienić żarówkę. Światło na zewnątrz (drzwi skrzydłowe)
- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM z końcówką 20.
- Wyjąć światło.
- Wymienić żarówkę. Światło wewnątrz
(drzwi bagażnika podnoszone do góry)
- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM z końcówką 20.
- Zdjąć plastikową osłonę.
- Wyjąć oprawę żarówek odchylając dwa występy.
- Wyjąć uszkodzoną żarówkę naciskając delikatnie na nią, a następnie
przekręcając ją w lewo.
- Wymienić żarówkę.

148
Wymiana bezpiecznika

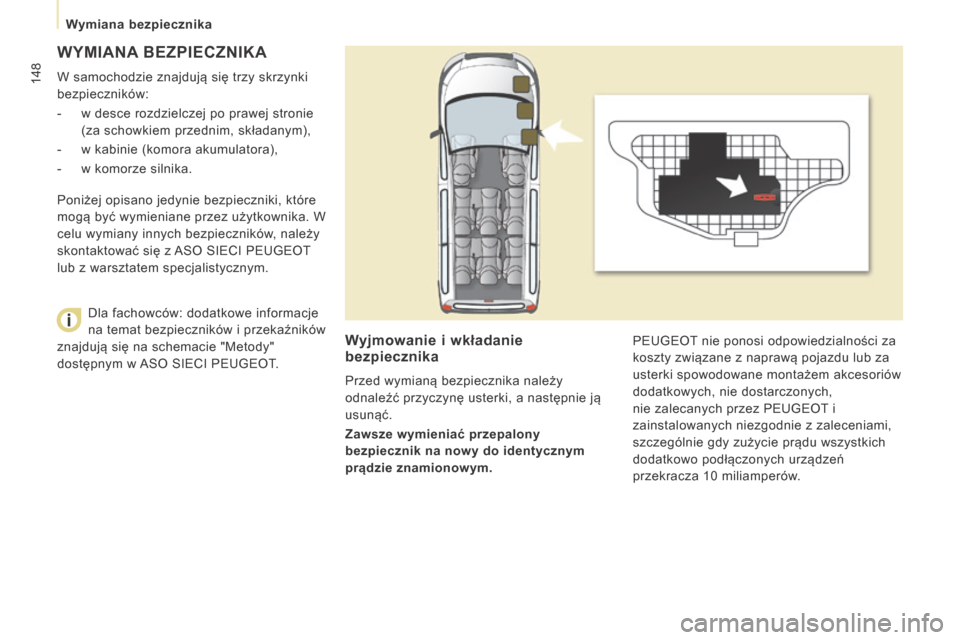

WYMIANA BEZPIECZNIKA
W samochodzie znajdują się trzy skrzynki
bezpieczników:
- w desce rozdzielczej po prawej stronie (za schowkiem przednim, składanym),
- w kabinie (komora akumulatora),
- w komorze silnika.
Wyjmowanie i wkładanie bezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.
Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym. PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów.
Poniżej opisano jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe informacje
na temat bezpieczników i przekaźników
znajdują się na schemacie "Metody"
dostępnym w ASO SIECI PEUGEOT.

149
Wymiana bezpiecznika
SZYBKA POMOC
7

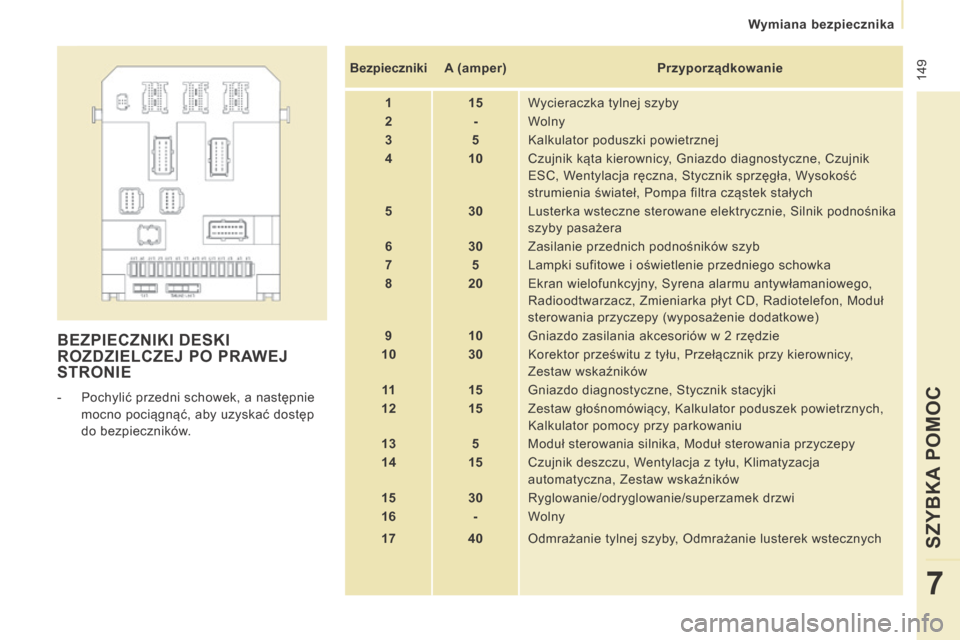

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO PRAWEJ STRONIE
- Pochylić przedni schowek, a następnie mocno pociągnąć, aby uzyskać dostęp
do bezpieczników. Bezpieczniki
A (amper) Przyporządkowanie
1 15 Wycieraczka tylnej szyby
2 - Wolny
3 5 Kalkulator poduszki powietrznej
4 10 Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESC, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek stałych
5 30 Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera
6 30 Zasilanie przednich podnośników szyb
7 5 Lampki sufitowe i oświetlenie przedniego schowka
8 20 Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)
9 10 Gniazdo zasilania akcesoriów w 2 rzędzie
10 30 Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników
11 15 Gniazdo diagnostyczne, Stycznik stacyjki
12 15 Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu
13 5 Moduł sterowania silnika, Moduł sterowania przyczepy
14 15 Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników
15 30 Ryglowanie/odryglowanie/superzamek drzwi
16 - Wolny
17 40 Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych

150
Wymiana bezpiecznika

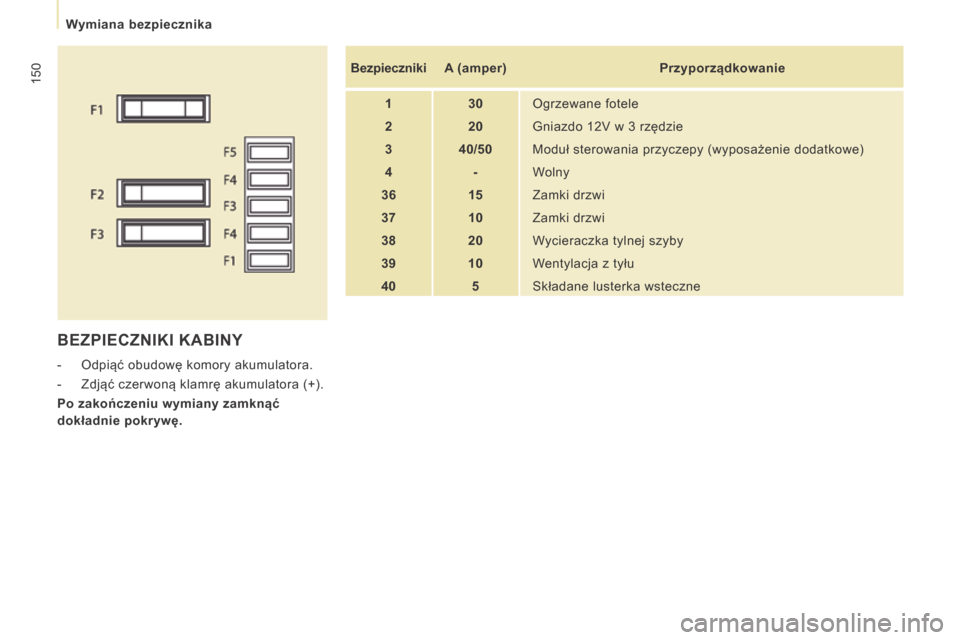

BEZPIECZNIKI KABINY
- Odpiąć obudowę komory akumulatora.
- Zdjąć czerwoną klamrę akumulatora (+).
Po zakończeniu wymiany zamknąć
dokładnie pokrywę. Bezpieczniki
A (amper) Przyporządkowanie
1 30 Ogrzewane fotele
2 20 Gniazdo 12V w 3 rzędzie
3 40/50 Moduł sterowania przyczepy (wyposażenie dodatkowe)
4 - Wolny
36 15 Zamki drzwi
37 10 Zamki drzwi
38 20 Wycieraczka tylnej szyby
39 10 Wentylacja z tyłu
40 5 Składane lusterka wsteczne
