2014 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Вентиляция салона
63
3
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
Кольцевой регулятор комфортного микроклимата
Шкала регулятора:
-
температура окружающего воздуха в салоне повышается путем перемещения регулятора в
сторону символа "HI" вплоть до деления шкалы с
максимальным значением 32,
- температура окружающего воздуха в салоне понижается путем перемещения регулятора в сторону
символа "LO" вплоть до деления шкалы с отметкой 16.
Распределение воздушных потоков по салону
При нажатии на клавиши системы распределения воздушных
потоков загораются светодиоды, при этом воздух подается:
к ветровому стеклу и передним
боковым окнам (для удаления с
них конденсата и инея),
к центральным и боковым
вентиляционным решеткам (на
грудь и лицо),
в переднюю и заднюю зоны
салона (к ногам).
Включая клавиши в различных
комбинациях, потоки можно регулировать.
Регулятор подачи воздуха
Последовательными нажатиями на
эту клавишу можно увеличивать (+)
или уменьшать (-) напор
поступающего в салон воздуха.
Подача наружного воздуха / Рециркуляция воздуха в салоне
При включенном светодиоде контрольной
лампы воздух в салоне проходит по
замкнутому кругу, избавляя Вас от наружных неприятных
запахов и дыма. Этот режим следует включать лишь на
короткое время.
С восстановлением комфортной атмосферы внутри салона
рециркуляцию воздуха следует выключить, нажав на клавишу.
С нажатием на выключатель AUTO , в салон начнет поступать
наружный воздух. С возвратом к режиму подачи наружного
воздуха атмосфера в салоне вновь будет проветриваться, а
со стекол будет удаляться конденсат. С еще одним нажатием
на выключатель AUTO включится полноавтоматический
режим регулирования микроклимата FULL AUTO .
Удаление конденсата / Быстрое удаление инея со стекол
Нажатием на эту клавишу
включается режим быстрого
обеспечения прозрачности стекол. При
этом загорается контрольная лампа.
Система управляет охлаждением,
расходом и подачей воздуха, включает
обогрев заднего стекла и оптимизирует
распределение воздушных потоков на
ветровое стекло и передние окна.
Если на автомобиле имеется система
дополнительного обогрева, ее следует
выключить - это ускорит удаление
конденсата и инея со стекол.
ДОПОЛНИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ СЗАДИ
Эта система идет в дополнение
к серийной системе вентиляции
салона. Ее блок управления
расположен в нижней части
панели приборов сбоку от
рулевого колеса.
Отвод воздуха
При нажатии на эту клавишу система
отводит воздушный поток наружу, при
этом загорается контрольная лампа. При
повторном нажатии система выключается.
Подача воздуха
При нажатии на эту клавишу система
подает воздух извне в салон, при этом
загорается контрольная лампа. При
повторном нажатии система выключается.

Вентиляция салона
64 СИСТЕМЫ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
Дополнительный подогрев
В двух- и в трехместной версиях приток воздуха
осуществляется из-под сиденья водителя и
распределяется в передней части салона.
ОБОГРЕВ И/ИЛИ МИКРОКЛИМАТ В ЗОНЕ ЗАДНИХ СИДЕНИЙ
Если Ваш автомобиль
оборудован дополнительным
контуром системы
кондиционирования воздуха, он
оборудуется специальным воздуховодом с
соплами, равномерно распределяющими
охлажденный воздух и подводящими его в
зону каждого пассажира.
К ногам пассажиров второго и третьего
рядов теплый воздух подается через
передние сопла системы.
Отдельное сопло в задней левой
колесной арке может обеспечить
дополнительный приток теплого воздуха к
ногам пассажиров третьего ряда.
Дополнительный обогрев
Устройство для обогрева салона
устанавливается в дополнение к
серийному оборудованию автомобиля.
Оно может работать независимо от
двигателя.
Дополнительный подогреватель системы охлаждения или дополнительный обогрев с программатором
Автономная система дополнительного
подогрева с программатором служит для
облегчения пуска дизельного двигателя
путем разогрева замкнутого контура
системы охлаждения.
Такая функция позволяет быстрее
удалять иней и конденсат со стекол,
а также обогревать сиденья, если
это предусмотрено в комплектации
автомобиля.
Прогрев воздуха в салоне также
ускоряется.
Время включения системы можно заранее
программировать, чтобы салон успевал
прогреться перед тем, как войти в него.
На пяти- и девятиместных модификациях
воздуховод расположен в задней части
салона. В зависимости от варианта
исполнения автомобиля воздух подается
сзади либо сплошным потоком, либо распределяется
по раздельным воздуховодам под оба ряда сидений.
Нажмите на эту клавишу,
чтобы включить или выключить
подогрев. При включении
загорается контрольная лампа.
При включении режима быстрого удаления инея и
конденсата дополнительный подогрев следует выключить.

Вентиляция салона
65
3
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
Выключатель подачи воздуха в салон
Расположенный с левого края панели
приборов выключатель служит для
активирования и отключения с места
водителя расположенных сзади регуляторов.
При первом нажатии на кнопку система активируется (при
этом загорается контрольная лампа).
При втором нажатии на нее система отключается
(контрольная лампа гаснет).
Чтобы остановить подачу воздуха,
переведите регулятор в положение 0. Тем не менее, для заднего пространства
салона предусмотрен резервный приток
воздуха, который будет поступать,
даже если выключатель находится в
положении 0, чтобы избежать оседания
конденсата на стеклах.
Регулятор расхода воздуха
Напор подаваемого через
сопла воздуха регулируется в
возрастающем диапазоне от 1 до 4.
Пользуйтесь этим регулятором,
чтобы установить комфортный микроклимат.
Регулятор уровня комфорта микроклимата
- в синюю зону открывает подачу в салон охлажденного воздуха,
- в красную зону открывает подачу в салон согретого
воздуха.
Положение OFF на центральной панели
"Mono-zone" означает, что система выключена. Перевод регулятора:

Вентиляция салона
66
СИСТЕМА ПРОГРАММИРУЕМОГО ОБОГРЕВА
Если в комплектации Вашего автомобиля
имеется система программируемого
обогрева, двигатель перед запуском
можно разогревать для облегчения пуска. Встроенный в систему таймер позволяет
задавать время включения системы. Она
также позволяет быстрее прогревать
салон. Индикатор включения
прогревочного цикла
Цифровой программатор
Панель управления подогревателем
расположена внизу с левой стороны
панели приборов. Подсветка дисплея
Индикация номера выбранной
программы подогрева
Клавиши индикации времени
Клавиши настройки таймера
Выбор программы из памяти
системы
Клавиша немедленного
включения обогрева
Индикатор настройки и
считывания времени

Вентиляция салона
67
3
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
Программирование времени включения
Перед настройкой таймера на
запрограммированное включение обогрева
убедитесь, что бортовые часы идут правильно.
Немедленное включение обогрева
Перед запуском подогревателя убедитесь в том,
что:
- ручка регулятора температуры находится в положении "Горячий воздух" (в красной зоне).
- ручка регулятора расхода воздуха установлена в положение 2.
Этот символ или внесенное в память
системы предыдущее время пуска и
номер (рис. 1) выбранной настройки
появятся на 10 секунд.
Примечание: если Вы хотите вызвать
другое ранее настроенное время
пуска, до истечения 10 секунд нажмите
несколько раз на клавишу "SET".
Нажмите на эту клавишу.
При этом загорятся дисплей
и контрольная лампа.
До истечения 10 секунд нажатием на эти
две клавиши установите точное время.
С нажатием на ">" часы
увеличиваются, а на "<"
уменьшаются.
Если клавишу нажать и не
отпускать, цифры будут
меняться в ускоренном темпе.
Индикатор времени
Нажмите на эту клавишу.
При этом загорится этот
индикатор, а на нем секунд
на 10 покажется параметр
времени. Нажмите на эту клавишу.
При этом загорятся дисплей и
контрольная лампа включения
подогрева и будут гореть на
протяжении всего прогревочного цикла.
Программирование времени включения
Время заранее запрограммированной отсрочки
включения обогрева может быть задано в
пределах от одной минуты до 24 часов.
Вы можете внести в память системы три
значения времени включения и лишь одну
запрограммированную отсрочку включения.
Примечание: чтобы задать фиксированное
время ежедневного включения, нужно каждый
день устанавливать таймер программы на
запомненное время.
Нажмите на эту клавишу, при
этом дисплей начнет ярко
светиться.
До истечения десяти секунд,
пользуясь этими двумя
клавишами, установите желаемое
время запуска подогревателя.
Программа запуска
подогревателя считается
внесенной в память, если
индикация заданного времени
запуска и номер настройки (рис. 1)
исчезли, а яркая подсветка дисплея
погасла.

Вентиляция салона
68 Отмена программного режима работы
Для отмены заданного времени
запуска подогревателя кратко нажмите
на эту клавишу.
При этом подсветка дисплея погаснет,
а номер (рис. 1), присвоенный программе, исчезнет.
Рекомендации
Во избежание отравления или удушья не
разрешается пользоваться, даже в течение
короткого времени, системой дополнительного
обогрева в закрытом помещении (гараже,
мастерской, цеху), не оснащенном системой
отвода отработавших газов.
В систему дополнительного обогрева топливо
поступает из топливного бака автомобиля.
Поэтому перед включением системы
убедитесь по показаниям датчика, что в баке
имеется достаточный запас топлива.
Обязательно выключайте дополнительный
обогрев перед заправкой топливного бака,
чтобы избежать пожара или взрыва.
Во избежание возгорания, не паркуйте
автомобиль в пожароопасных местах (на
высохшей траве, сухих листьях, рядом с
бумажной макулатурой и т.п.).
Систему нельзя подвергать воздействию
окружающей температуры выше 120 °C. При
более высокой температуре (например, при
сушке в окрасочной камере) электроника
системы может выйти из строя.
Система программируемого обогрева
оснащена термическим датчиком, который,
в случае перегрева из-за недостаточного
количества охлаждающей жидкости,
прерывает подачу топлива. В этом случае
для возобновления работы системы обогрева
необходимо долить охлаждающую жидкость, а
затем нажать на клавишу выбора программы,
прежде чем вновь запустить подогреватель.
В начале зимы, по меньшей мере один раз
в год, проверьте состояние дополнительной
системы обогрева. Все работы по обслуживанию
и ремонту системы должны осуществляться
только специалистами сервисной сети PEUGEOT.
Пользуйтесь только фирменными запасными
частями.
Вызов из памяти времени включения
Нажмите несколько раз на эту
клавишу вплоть до появления
на дисплее номера выбора
программы (рис. 2).
По истечении десяти секунд индикация
времени погаснет, однако оно по-прежнему
останется действующим, а подсветка дисплея
и номер программы (рис. 2) будут светиться.
Выключение подогревателя
Нажмите на эту клавишу.
При этом контрольная лампа и
дисплей погаснут.
Две разных системы
Система дополнительного подогрева является
автономной составной частью двигателя, а ее
работу можно программировать. Прежде всего она
предназначена для разогрева двигателя и облегчения
его пуска. После запуска прогретого двигателя
начинается обогрев салона, способствующий
удалению инея и конденсата со стекол.
Система дополнительного обогрева
салона устанавливается в дополнение
к стандартной комплектации
серийного автомобиля. Она может
работать независимо от двигателя.
При этом включение обогрева можно
программировать.

Сиденья
69
3
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА

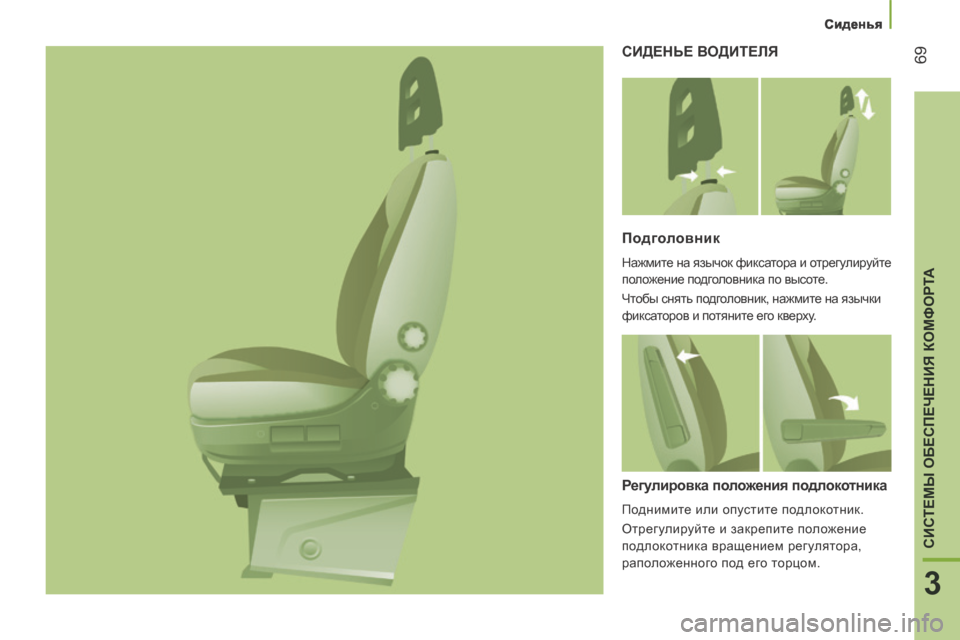

СИДЕНЬЕ ВОДИТЕЛЯ
Подголовник
Нажмите на язычок фиксатора и отрегулируйте
положение подголовника по высоте.
Чтобы снять подголовник, нажмите на язычки
фиксаторов и потяните его кверху.
Регулировка положения подлокотника
Поднимите или опустите подлокотник.
Отрегулируйте и закрепите положение
подлокотника вращением регулятора,
раположенного под его торцом.

Сиденья
70

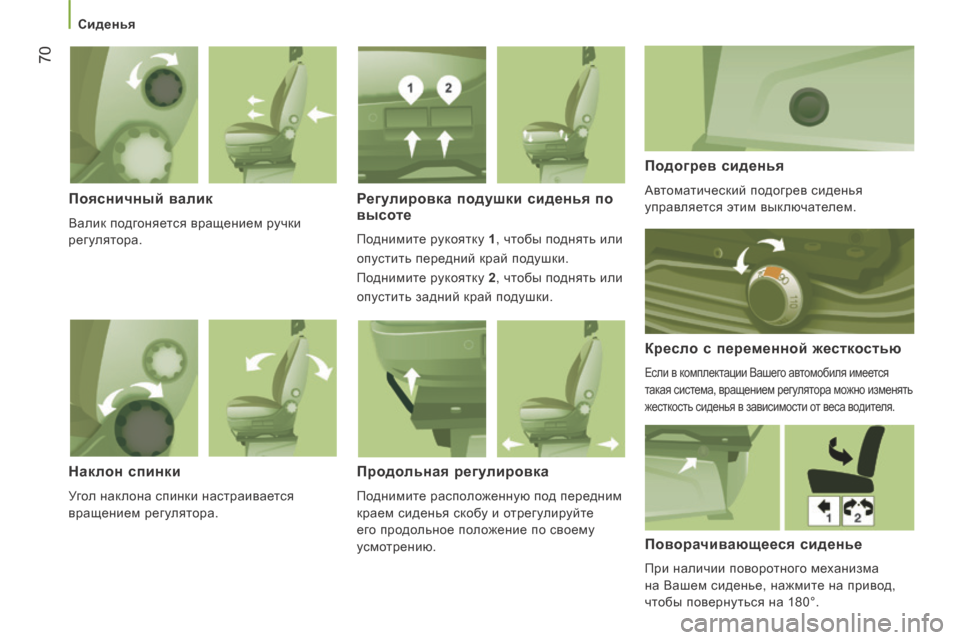

Поясничный валик
Валик подгоняется вращением ручки
регулятора.
Регулировка подушки сиденья по высоте
Поднимите рукоятку 1 , чтобы поднять или
опустить передний край подушки.
Поднимите рукоятку 2 , чтобы поднять или
опустить задний край подушки.
Подогрев сиденья
Автоматический подогрев сиденья
управляется этим выключателем.
Кресло с переменной жесткостью
Если в комплектации Вашего автомобиля имеется
такая система, вращением регулятора можно изменять
жесткость сиденья в зависимости от веса водителя.
Наклон спинки
Угол наклона спинки настраивается
вращением регулятора.
Продольная регулировка
Поднимите расположенную под передним
краем сиденья скобу и отрегулируйте
его продольное положение по своему
усмотрению.
Поворачивающееся сиденье
При наличии поворотного механизма
на Вашем сиденье, нажмите на привод,
чтобы повернуться на 180°.
