2014 Peugeot Boxer Инструкция по эксплуатации (in Russian)

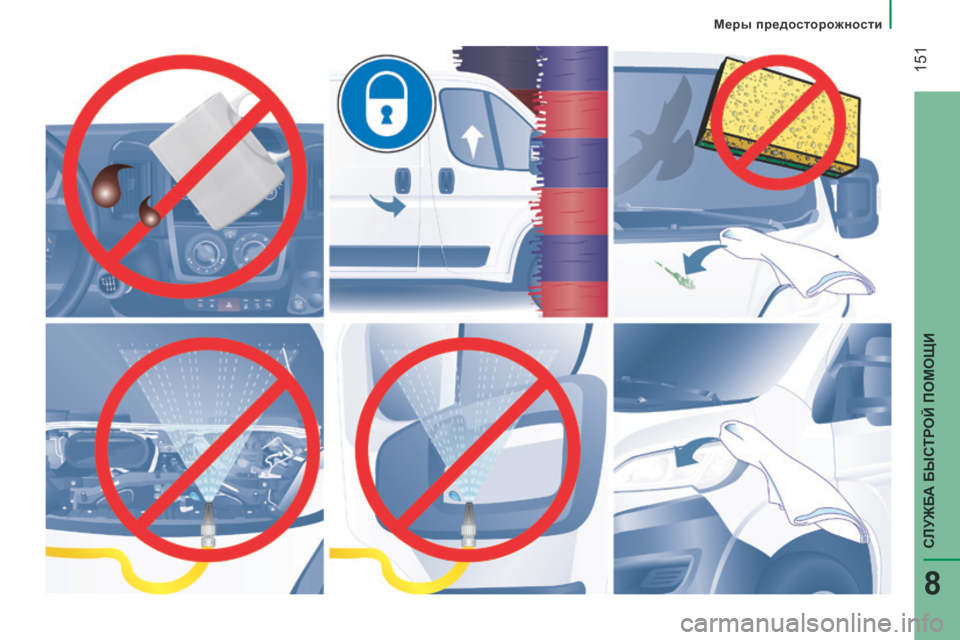

Меры предосторожности
151
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

152
Габаритные размеры

153
9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры

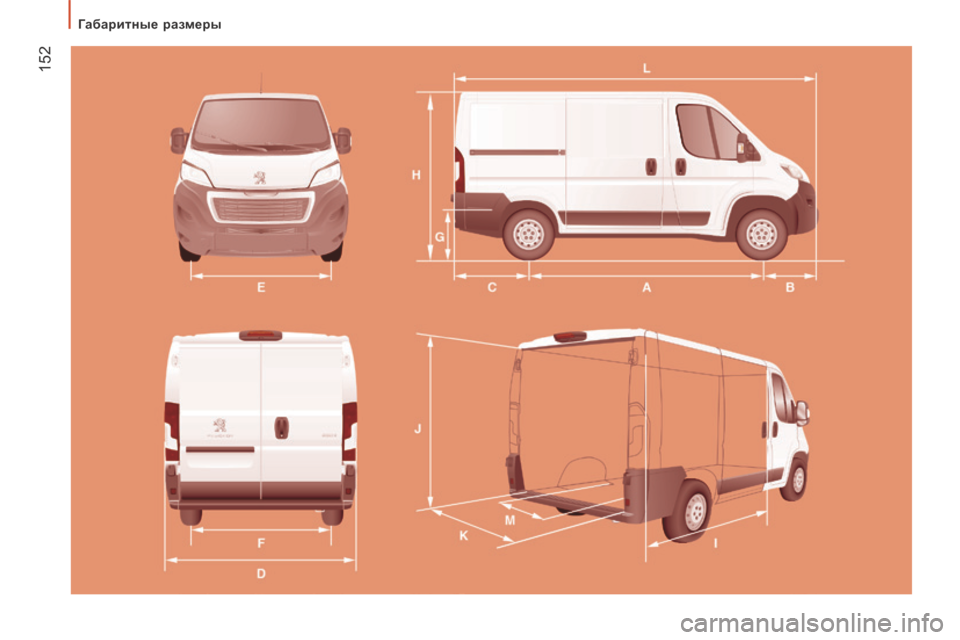

ГАБАРИТНЫЕ РАЗМЕРЫ
Автомобиль выпускается в четырех модификациях, насчитывающих 4 габаритных длины (L1...) и 3 габаритных высоты (H1...),
представленных в следующей таблице: Фургон
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Габаритная длина 4 963 5 413 5 998 6 363
H Габаритная высота 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A База автомобиля 3 000 3 450 4 035
B Передний свес 9 4 8
C Задний свес 1 015 1 380
D Ширина (с зеркалами / без зеркал задн. вида) 2 508 / 2 050
E Колея передних колес 1 810
F Колея задних колес 1 790
G Высота порога грузового отделения 535... 565
I Длина грузового отделения 2 670 3 120 3 705 4 070
J Максимальная высота груза 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Максимальная ширина грузового отделения 1 870
M
Ширина грузового отделения между колесными арками 1 422
Объем грузового отделения, м
3 8 9,5 10 11,5 13 15 15 17

154
Габаритные размеры

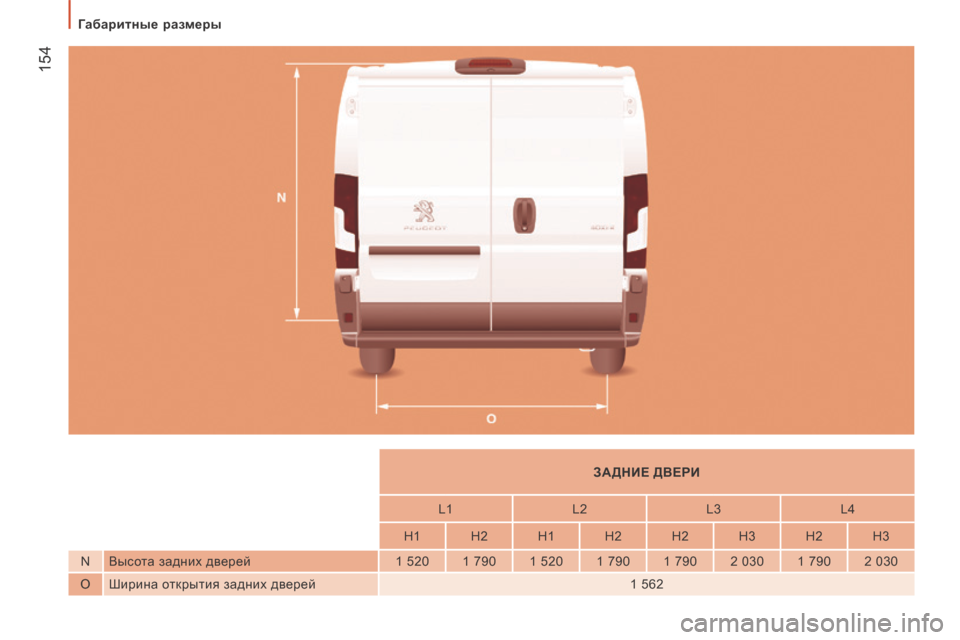

ЗАДНИЕ ДВЕРИ
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Высота задних дверей 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Ширина открытия задних дверей 1 562

155
9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры

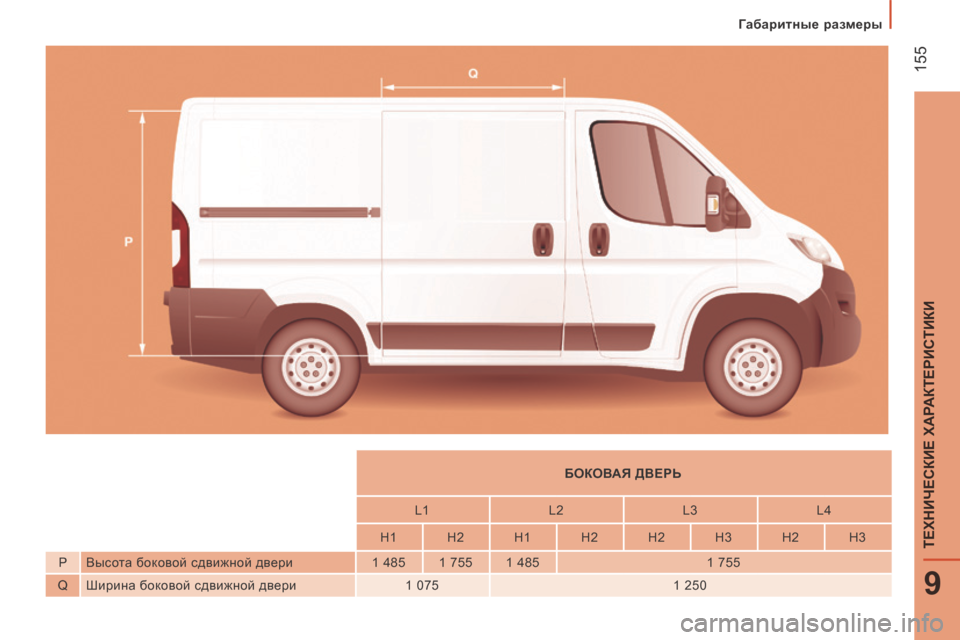

БОКОВАЯ ДВЕРЬ
L 1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Высота боковой сдвижной двери 1 485 1 755 1 485 1 755
Q Ширина боковой сдвижной двери 1 075 1 250

156
Габаритные размеры

157
9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры

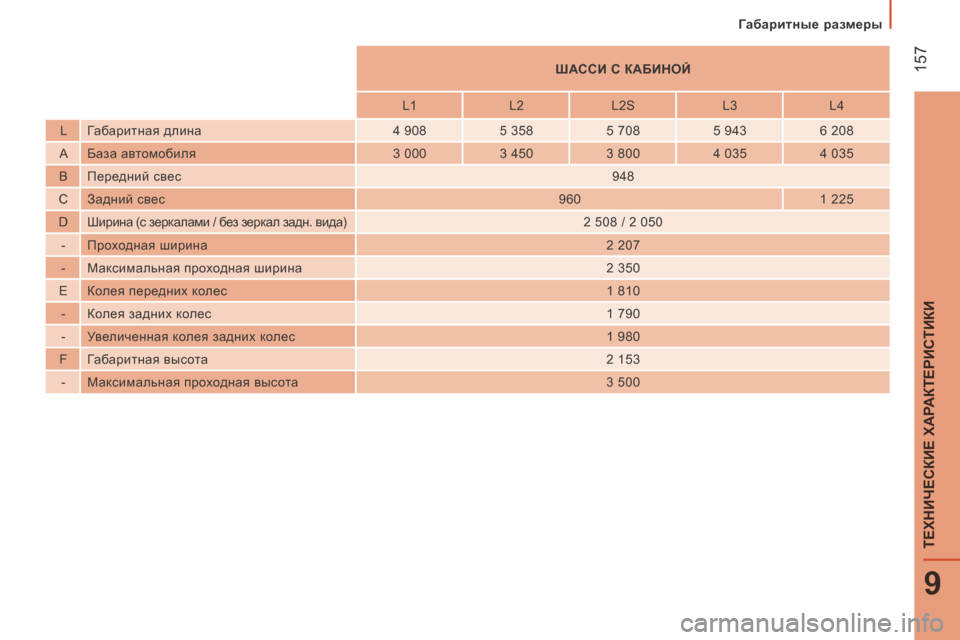

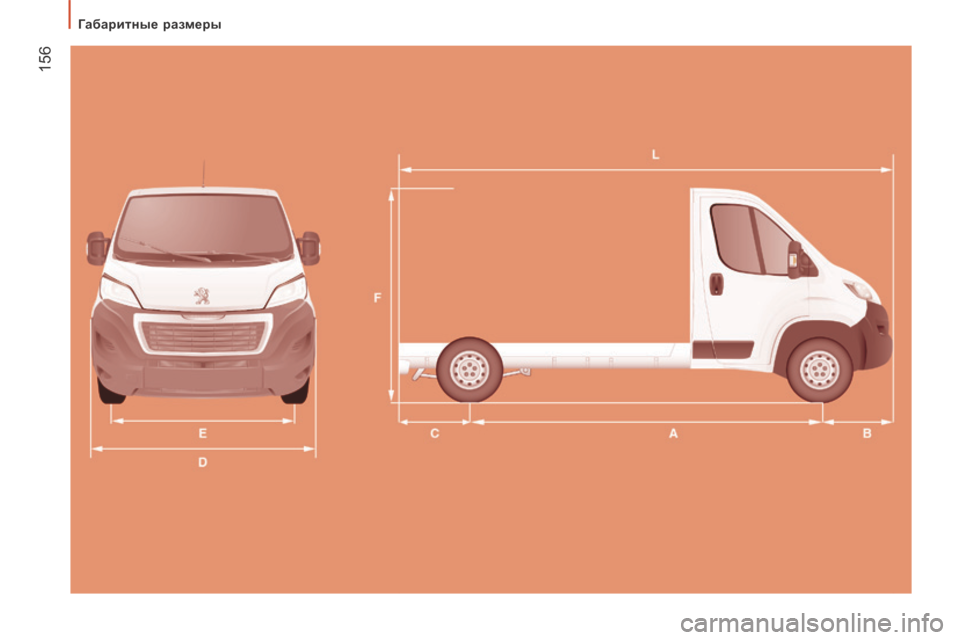

ШАССИ С КАБИНОЙ
L 1 L 2 L 2 S L 3 L 4
L Габаритная длина 4 908 5 358 5 708 5 943 6 208
A База автомобиля 3 000 3 450 3 800 4 035 4 035
B Передний свес 9 4 8
C Задний свес 9 6 0 1 225
D Ширина (с зеркалами / без зеркал задн. вида) 2 508 / 2 050
- Проходная ширина 2 207
- Максимальная проходная ширина 2 350
E Колея передних колес 1 810
- Колея задних колес 1 790
- Увеличенная колея задних колес 1 980
F Габаритная высота 2 153
- Максимальная проходная высота 3 500

158
Габаритные размеры

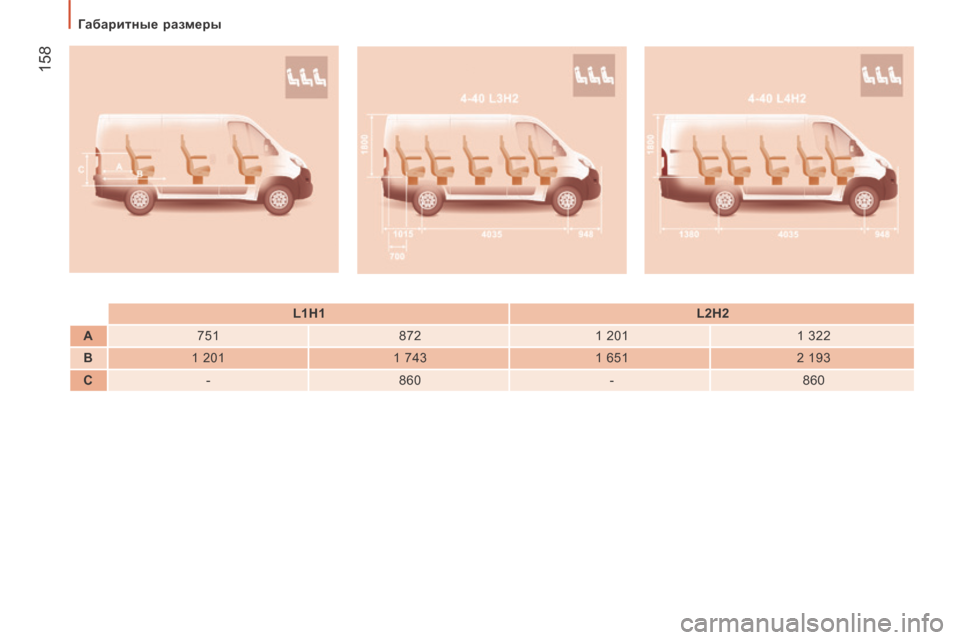

L1H1 L2H2
A 7 5 1 8 7 2 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 8 6 0 - 8 6 0
