2014 Peugeot Boxer Инструкция по эксплуатации (in Russian)

Сгоревший предохранитель
135
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

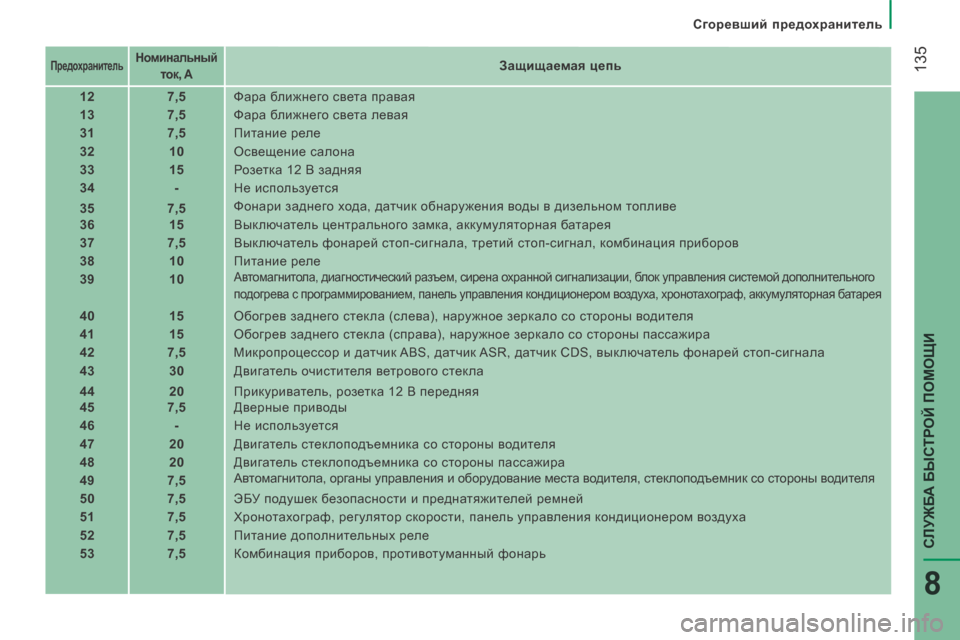

Предохранитель Номинальный
ток, A Защищаемая цепь
12 7,5 Фара ближнего света правая
13 7,5 Фара ближнего света левая
31 7,5 Питание реле
32 10 Освещение салона
33 15 Розетка 12 В задняя
34 - Не используется
35 7,5 Фонари заднего хода, датчик обнаружения воды в дизельном топливе
36 15 Выключатель центрального замка, аккумуляторная батарея
37 7,5 Выключатель фонарей стоп-сигнала, третий стоп-сигнал, комбинация приборов
38 10 Питание реле
39 10
Автомагнитола, диагностический разъем, сирена охранной сигнализации, блок управления системой дополнительного
подогрева с программированием, панель управления кондиционером воздуха, хронотахограф, аккумуляторная батарея
40 15 Обогрев заднего стекла (слева), наружное зеркало со стороны водителя
41 15 Обогрев заднего стекла (справа), наружное зеркало со стороны пассажира
42 7,5 Микропроцессор и датчик ABS, датчик ASR, датчик CDS, выключатель фонарей стоп-сигнала
43 30 Двигатель очистителя ветрового стекла
44 20 Прикуриватель, розетка 12 В передняя
45 7,5 Дверные приводы
46 - Не используется
47 20 Двигатель стеклоподъемника со стороны водителя
48 20 Двигатель стеклоподъемника со стороны пассажира
49 7,5 Автомагнитола, органы управления и оборудование места водителя, стеклоподъемник со стороны водителя
50 7,5 ЭБУ подушек безопасности и преднатяжителей ремней
51 7,5 Хронотахограф, регулятор скорости, панель управления кондиционером воздуха
52 7,5 Питание дополнительных реле
53 7,5 Комбинация приборов, противотуманный фонарь

Сгоревший предохранитель
136 Предохранитель Номинальный
ток, A Защищаемая цепь

54 - Не используется
55 15 Обогрев сидений
56 15 Электрическая розетка 12 В для задних пассажиров
57 10 Система дополнительного подогрева с программированием
58 10 Боковые стояночные огни
59 7,5 Пневматическая подвеска
60 - Не используется
61 - Не используется
62 - Не используется
63 10 Коммутатор системы программируемого подогрева
64 - Не используется
65 30 Вентилятор системы дополнительного подогрева

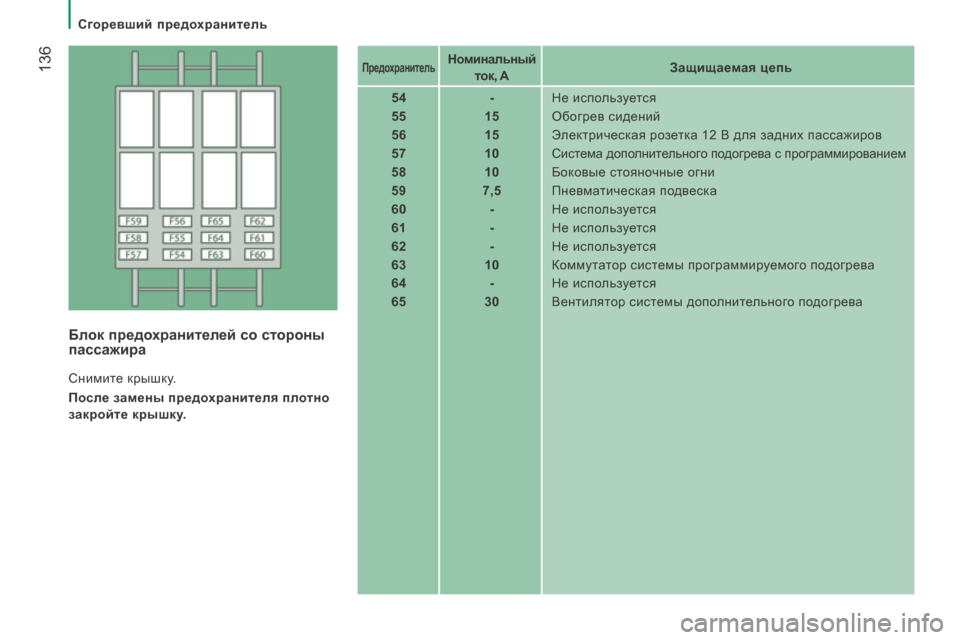

Блок предохранителей со стороны пассажира
Снимите крышку.
После замены предохранителя плотно
закройте крышку.

Сгоревший предохранитель
137
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

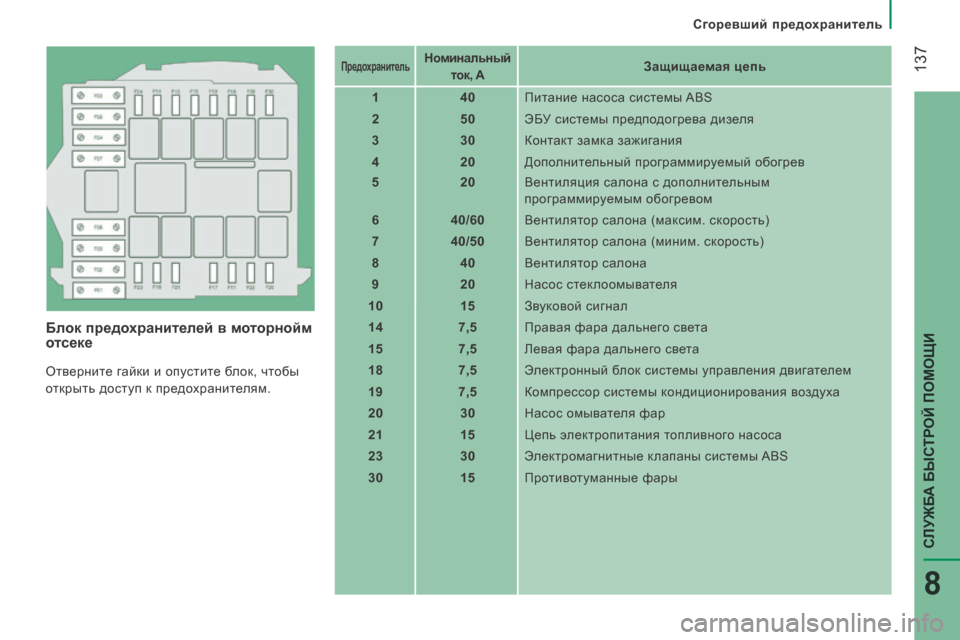

Блок предохранителей в моторнойм отсеке
Отверните гайки и опустите блок, чтобы
открыть доступ к предохранителям.
Предохранитель Номинальный
ток, A Защищаемая цепь
1 40 Питание насоса системы ABS
2 50 ЭБУ системы предподогрева дизеля
3 30 Контакт замка зажигания
4 20 Дополнительный программируемый обогрев
5 20 Вентиляция салона с дополнительным
программируемым обогревом
6 40/60 Вентилятор салона (максим. скорость)
7 40/50 Вентилятор салона (миним. скорость)
8 40 Вентилятор салона
9 20 Насос стеклоомывателя
10 15 Звуковой сигнал
14 7,5 Правая фара дальнего света
15 7,5 Левая фара дальнего света
18 7,5 Электронный блок системы управления двигателем
19 7,5 Компрессор системы кондиционирования воздуха
20 30 Насос омывателя фар
21 15 Цепь электропитания топливного насоса
23 30 Электромагнитные клапаны системы ABS
30 15 Противотуманные фары

Сгоревшая лампа
138 При смывании грязных пятен мощной
струей воды, не задерживайте ее
на фарах, фонарях и их краях, чтобы
не повредить лаковое покрытие и
уплотнительные прокладки.

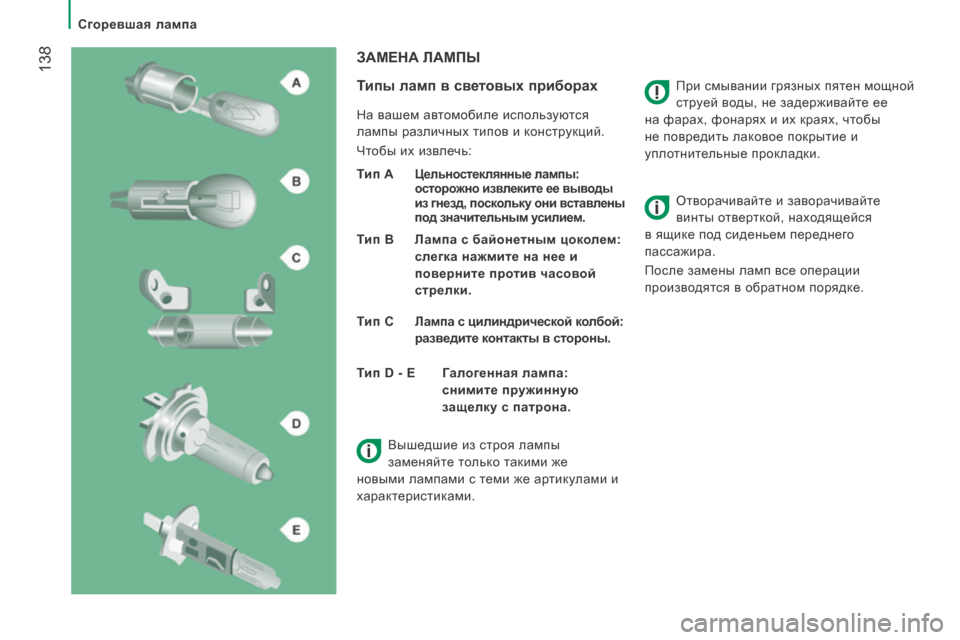

ЗАМЕНА ЛАМПЫ
Типы ламп в световых приборах
На вашем автомобиле используются
лампы различных типов и конструкций.
Чтобы их извлечь:
Тип A
Цельностеклянные лампы:
осторожно извлеките ее выводы
из гнезд, поскольку они вставлены
под значительным усилием.
Тип B Лампа с байонетным цоколем:
слегка нажмите на нее и
поверните против часовой
стрелки.
Тип C Лампа с цилиндрической колбой: разведите контакты в стороны. Отворачивайте и заворачивайте
винты отверткой, находящейся
в ящике под сиденьем переднего
пассажира.
После замены ламп все операции
производятся в обратном порядке.
Тип D - E Галогенная лампа: снимите пружинную
защелку с патрона.
Вышедшие из строя лампы
заменяйте только такими же
новыми лампами с теми же артикулами и
характеристиками.

Сгоревшая лампа
139
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
1 - Фары дальнего света
Тип D , H7 - 55 W
- Снимите защитный кожух, потянув за резиновый язычок.
- Отсоедините электрический разъем.
- Снимите пружинную защелку, нажав на средний зажим.
- Замените лампу, аккуратно совместив ее цоколь с направляющими пазами
на блоке. 2 - Фары ближнего света
Тип D , H7 - 55 W
- Снимите защитный кожух, потянув за
резиновый язычок.
- Отсоедините колодку электрического разъема.
- Снимите пружинную защелку, нажав на средний зажим.
- Замените лампу, аккуратно совместив ее цоколь с направляющими пазами на блоке.

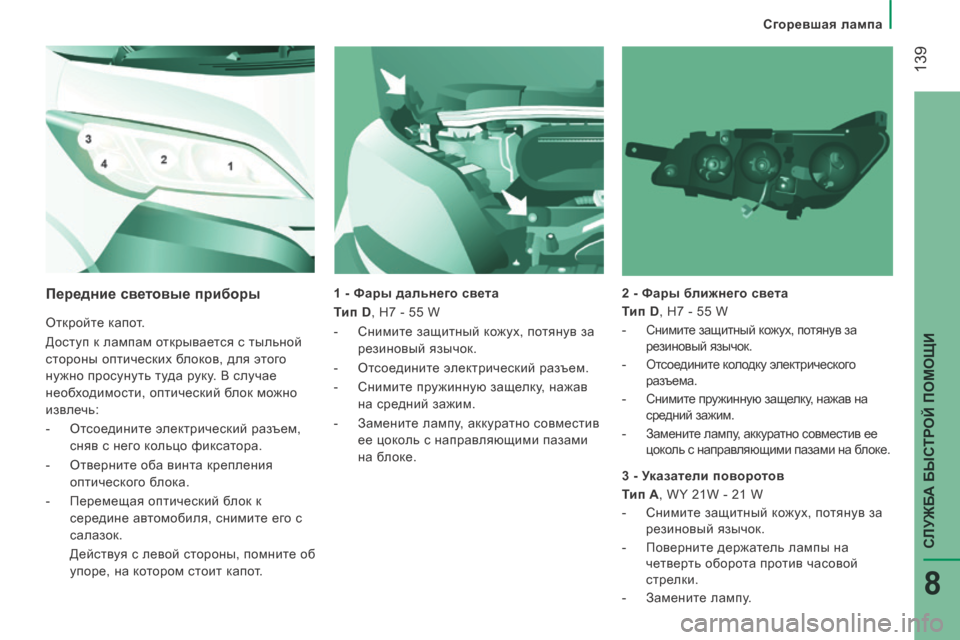

Передние световые приборы
Откройте капот.
Доступ к лампам открывается с тыльной
стороны оптических блоков, для этого
нужно просунуть туда руку. В случае
необходимости, оптический блок можно
извлечь:
- Отсоедините электрический разъем,
сняв с него кольцо фиксатора.
- Отверните оба винта крепления оптического блока.
- Перемещая оптический блок к середине автомобиля, снимите его с
салазок.
Действуя с левой стороны, помните об упоре, на котором стоит капот. 3 - Указатели поворотов
Тип A , WY 21W - 21 W
- Снимите защитный кожух, потянув за
резиновый язычок.
- Поверните держатель лампы на четверть оборота против часовой
стрелки.
- Замените лампу.

Сгоревшая лампа
140
Замену галогенной лампы следует
производить, только спустя
несколько минут после выключения
фары (во избежание ожога). Запрещается
прикасаться к ее колбе голыми руками -
пользуйтесь неворсистой ветошью.
По завершении замены обязательно
проверьте и убедитесь, что фары горят
нормально.

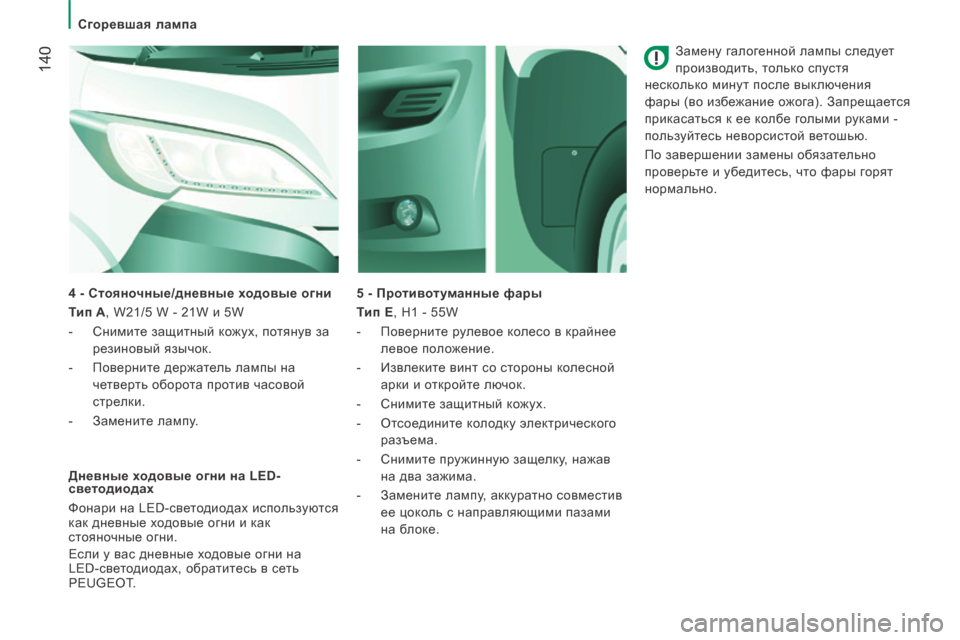

5 - Противотуманные фары
Тип E , H1 - 55W
- Поверните рулевое колесо в крайнее левое положение.
- Извлеките винт со стороны колесной арки и откройте лючок.
- Снимите защитный кожух.
- Отсоедините колодку электрического разъема.
- Снимите пружинную защелку, нажав на два зажима.
- Замените лампу, аккуратно совместив ее цоколь с направляющими пазами
на блоке.
Дневные ходовые огни на LED-
светодиодах
Фонари на LED-светодиодах используются
как дневные ходовые огни и как
стояночные огни.
Если у вас дневные ходовые огни на
LED-светодиодах, обратитесь в сеть
PEUGEOT. 4 - Стояночные/дневные ходовые огни
Тип A , W21/5 W - 21W и 5W
- Снимите защитный кожух, потянув за
резиновый язычок.
- Поверните держатель лампы на четверть оборота против часовой
стрелки.
- Замените лампу.

Сгоревшая лампа
141
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

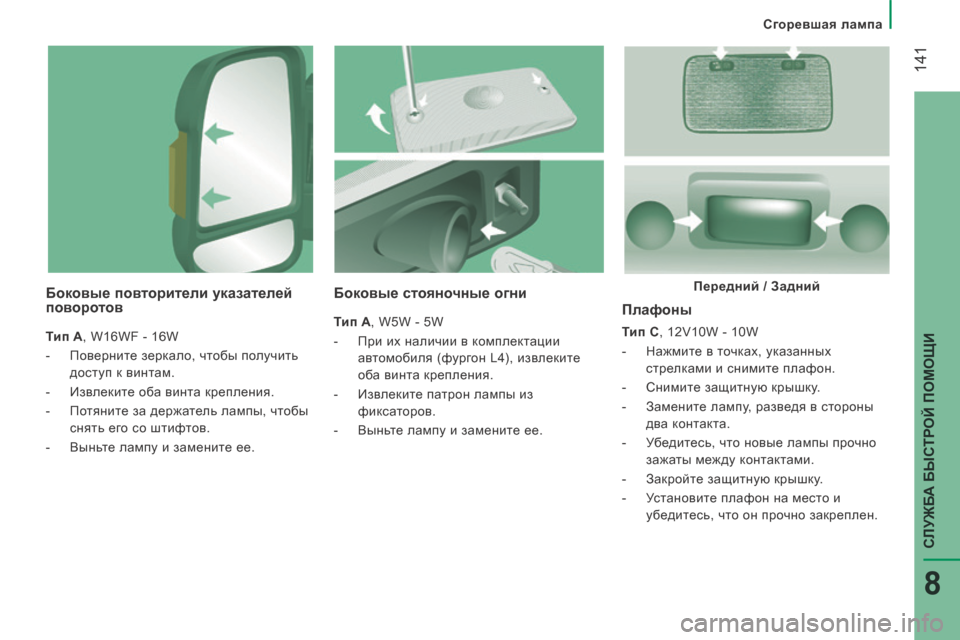

Плафоны
Тип C , 12V10W - 10W
- Нажмите в точках, указанных стрелками и снимите плафон.
- Снимите защитную крышку.
- Замените лампу, разведя в стороны два контакта.
- Убедитесь, что новые лампы прочно зажаты между контактами.
- Закройте защитную крышку.
- Установите плафон на место и убедитесь, что он прочно закреплен.
Боковые стояночные огни
Тип A, W5W - 5W
- При их наличии в комплектации автомобиля (фургон L4), извлеките
оба винта крепления.
- Извлеките патрон лампы из фиксаторов.
- Выньте лампу и замените ее.
Боковые повторители указателей поворотов
Тип A , W16WF - 16W
- Поверните зеркало, чтобы получить доступ к винтам.
- Извлеките оба винта крепления.
- Потяните за держатель лампы, чтобы снять его со штифтов.
- Выньте лампу и замените ее. Передний / Задний

Сгоревшая лампа
142

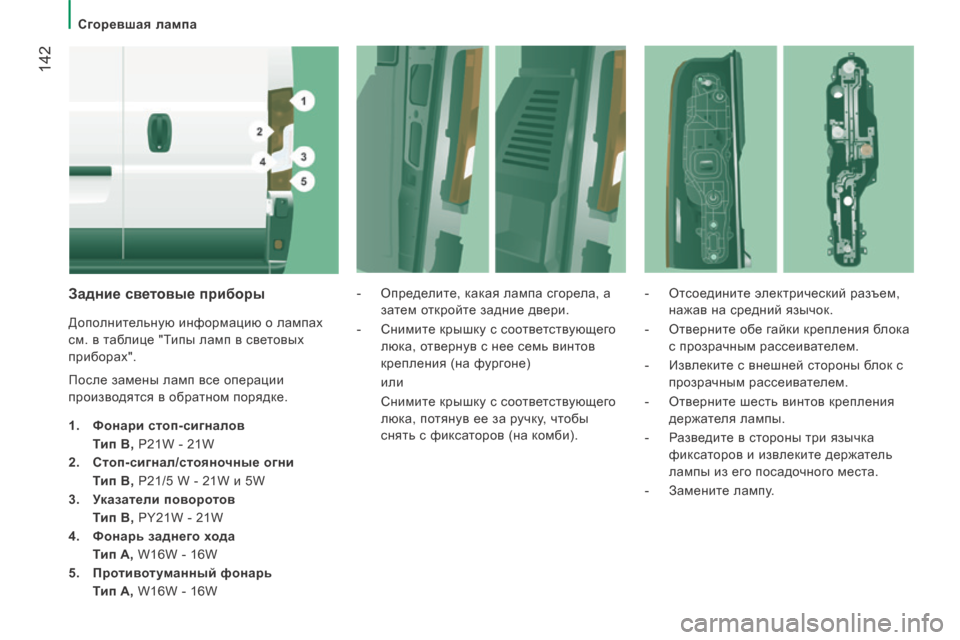

Задние световые приборы
Дополнительную информацию о лампах
см. в таблице "Типы ламп в световых
приборах".
После замены ламп все операции
производятся в обратном порядке.
1. Фонари стоп-сигналов
Тип B, P21W - 21W
2. Стоп-сигнал/стояночные огни
Тип B, P21/5 W - 21W и 5W
3. Указатели поворотов
Тип B, PY21W - 21W
4. Фонарь заднего хода
Тип A, W16W - 16W
5. Противотуманный фонарь
Тип A, W16W - 16W - Определите, какая лампа сгорела, а
затем откройте задние двери.
- Снимите крышку с соответствующего люка, отвернув с нее семь винтов
крепления (на фургоне)
или
Снимите крышку с соответствующего люка, потянув ее за ручку, чтобы
снять с фиксаторов (на комби). - Отсоедините электрический разъем,
нажав на средний язычок.
- Отверните обе гайки крепления блока с прозрачным рассеивателем.
- Извлеките с внешней стороны блок с прозрачным рассеивателем.
- Отверните шесть винтов крепления держателя лампы.
- Разведите в стороны три язычка фиксаторов и извлеките держатель
лампы из его посадочного места.
- Замените лампу.
