2014 Peugeot 508 Kezelési útmutató (in Hungarian)

8
191
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

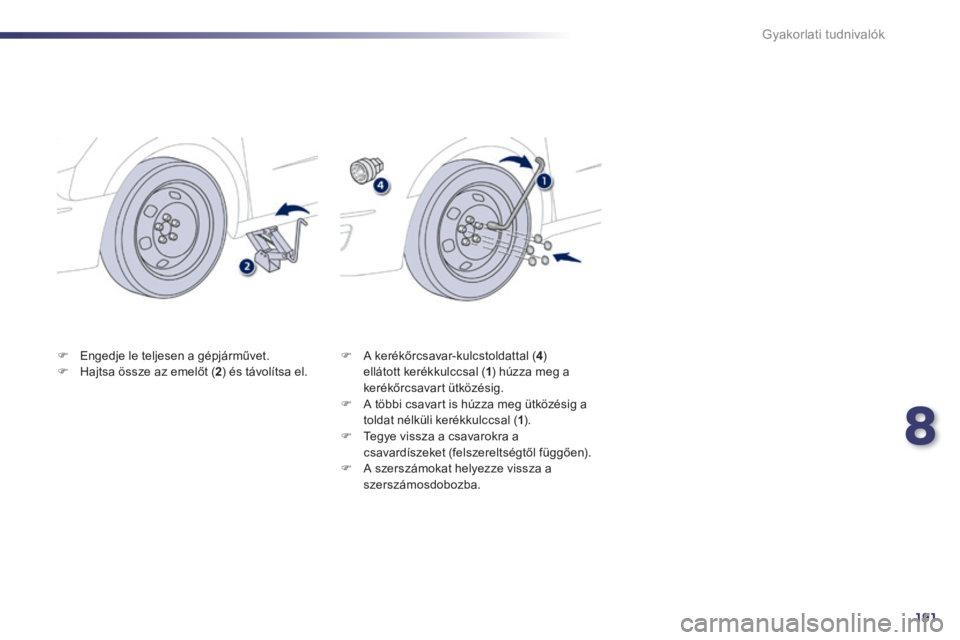

 Engedje le teljesen a gépjárművet.  Hajtsa össze az emelőt ( 2 ) és távolítsa el.  A kerékőrcsavar-kulcstoldattal ( 4 ) ellátott kerékkulccsal ( 1 ) húzza meg a kerékőrcsavart ütközésig.  A többi csavart is húzza meg ütközésig a toldat nélküli kerékkulccsal ( 1 ) .  Tegye vissza a csavarokra a csavardíszeket (felszereltségtől függően).  A szerszámokat helyezze vissza a s z e r s z á m o s d o b o z b a .

192
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

Izzócsere
E l s ő l á m p á k
Xenonizzókkal és kanyarfényszóróval rendelkező változat
1. Nappali világítás / helyzetjelzők (fénykibocsátó diódák - LED).2. Tompított / távolsági kanyar fényszórók
(D1S - 35 W ).3. Irányjelzők (PY21-21W).4. Ködfényszórók (változattól függően
kanyarfényszórók) (H8).
Halogénizzókkal rendelkező változat
1. Tompított és távolsági fényszórók ( H 7- 5 5 W ) .2. Helyzetjelzők (W5-5W).3. Távolsági fényszórók (H7-55W).4. Nappali világítás (SP13-13W).5. Ködfényszórók (változattól függően kanyarfényszórók) (H8).6. Irányjelzők (PY21-21W).
A H7... típusú bajonettes izzóknál ügyeljen a megfelelő helyzetre a lehető legjobb minőségű világítás biztosítása érdekében.
Bizonyos időjárási viszonyok között (alacsony hőmérséklet, nedvesség) az első és hátsó lámpák belső felületén megjelenő pára természetes jelenség, mely a lámpák bekapcsolása után néhány perccel eltűnik.

8
193
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Tompított fényszóró (halogénizzós változat)
 A nyelv meghúzásával távolítsa el a műanyag borítást.  Kösse ki az izzó csatlakozóját.  Húzza ki az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
A fényszórók védőréteggel bevont polikarbonát üveggel rendelkeznek:  az üveg tisztításához ne használjon száraz vagy érdes rongyot, sem tisztító- vagy oldószereket, használjon szivacsot és szappanos vizet,  ha a makacs szennyeződések eltávolítására magasnyomású berendezést használ, ne irányítsa a vízsugarat tartósan közvetlenül a fényszórókra, a lámpákra és a környékükre, nehogy megsérüljenek a tömítések és a lakkréteg.  ne érjen kézzel az izzóhoz, használjon nem bolyhosodó r o n g y o t .
Áramütésveszély!
A xenonizzók (D1S-35W) cseréjét a PEUGEOT hálózatban vagy egy minősített műhelyben kell elvégeztetni.
Az izzók cseréjét csak néhány perce kikapcsolt fényszórókon szabad elvégezni (súlyos égési sérülés veszélye áll fenn). A fényszóró meghibásodásának elkerülése érdekében kizárólag
UV-szűrős izzókat használjon. A kiégett izzót mindig ugyanolyan típusú és tulajdonságú izzóra cserélje.

194
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Helyzetjelzők (halogénizzós változat)
 A nyelv meghúzásával távolítsa el a műanyag borítást.  Pattintsa le az izzófoglalatot.  Húzza ki az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
T á v o l s á g i f é n y s z ó r ó k (halogénizzós változat)
 A nyelv meghúzásával távolítsa el a műanyag borítást.  Kösse ki az izzó csatlakozóját.  Húzza ki az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
T o m p í t o t t é s t á v o l s á g i fényszórók (xenonizzós változat)
A D1S xenonizzók cseréjét a PEUGEOT hálózatban vagy egy minősített műhelyben kell elvégeztetni, áramütésveszély miatt. Javasolt mindkét D1S izzót kicseréltetni, ha valamelyik meghibásodott.
Nappali világítás
(xenonizzós változat)
A LED-es (fénykibocsátó diódás) izzók cseréjével kapcsolatban forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.

8
195
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

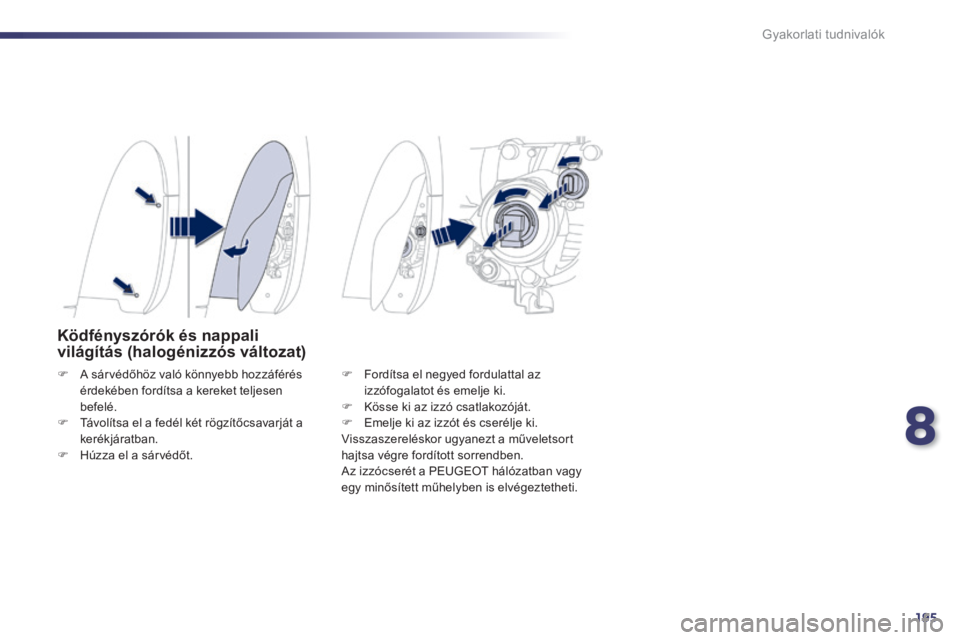

Ködfényszórók és nappali világítás (halogénizzós változat)
 A sárvédőhöz való könnyebb hozzáférés érdekében fordítsa a kereket teljesen befelé.  Távolítsa el a fedél két rögzítőcsavarját a kerékjáratban.  Húzza el a sárvédőt.
 Fordítsa el negyed fordulattal az izzófogalatot és emelje ki.  Kösse ki az izzó csatlakozóját.  Emelje ki az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben. Az izzócserét a PEUGEOT hálózatban vagy egy minősített műhelyben is elvégeztetheti.

196
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

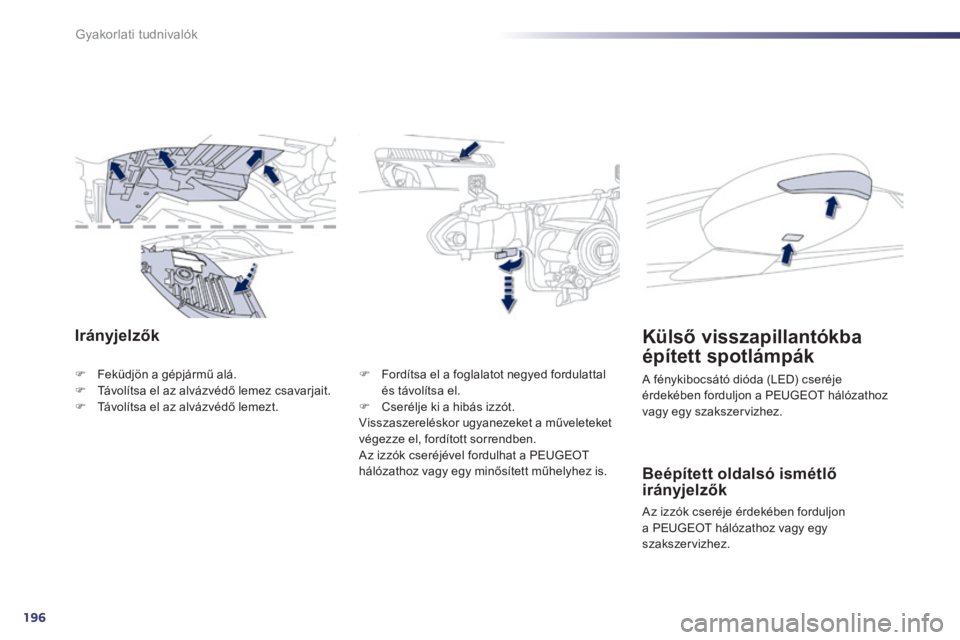

Irányjelzők
 Feküdjön a gépjármű alá.  Távolítsa el az alvázvédő lemez csavarjait.  Távolítsa el az alvázvédő lemezt.
 Fordítsa el a foglalatot negyed fordulattal és távolítsa el.  Cserélje ki a hibás izzót. Visszaszereléskor ugyanezeket a műveleteket végezze el, fordított sorrendben. Az izzók cseréjével fordulhat a PEUGEOT hálózathoz vagy egy minősített műhelyhez is. Beépített oldalsó ismétlő irányjelzők
Az izzók cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Külső visszapillantókba
épített spotlámpák
A fénykibocsátó dióda (LED) cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.

8
197
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

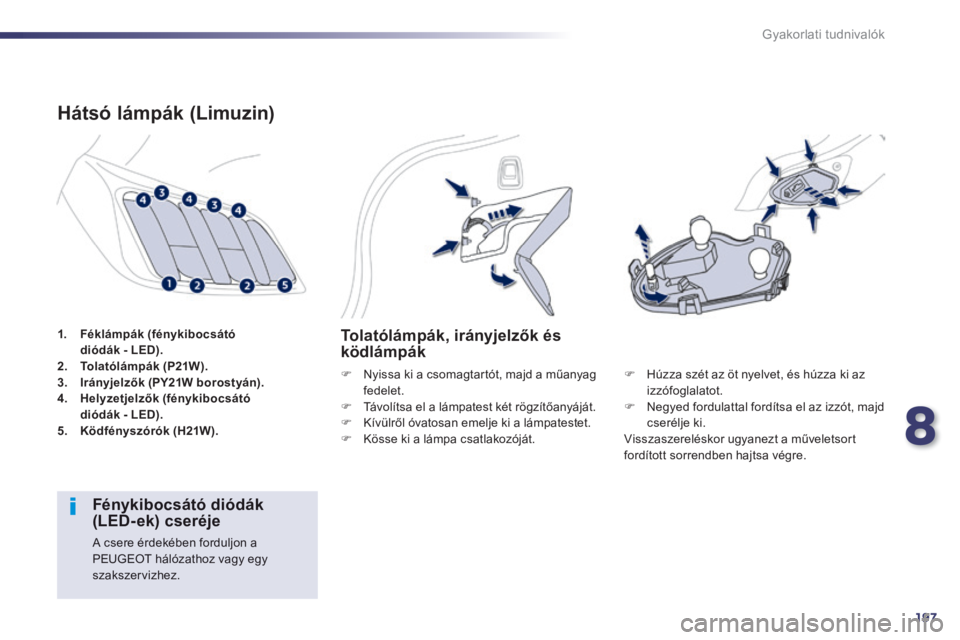

1. Féklámpák (fénykibocsátó diódák - LED).2. Tolatólámpák (P21W).3. Irányjelzők (PY21W borostyán).4. Helyzetjelzők (fénykibocsátó diódák - LED).5. Ködfényszórók (H21W).
Hátsó lámpák (Limuzin)
Tolatólámpák, irányjelzők és ködlámpák
 Nyissa ki a csomagtartót, majd a műanyag fedelet.  Távolítsa el a lámpatest két rögzítőanyáját.  Kívülről óvatosan emelje ki a lámpatestet.  Kösse ki a lámpa csatlakozóját.
 Húzza szét az öt nyelvet, és húzza ki az izzófoglalatot.  Negyed fordulattal fordítsa el az izzót, majd cserélje ki. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.
F é n y k i b o c s á t ó d i ó d á k (LED- ek) cseréje
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.

198
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

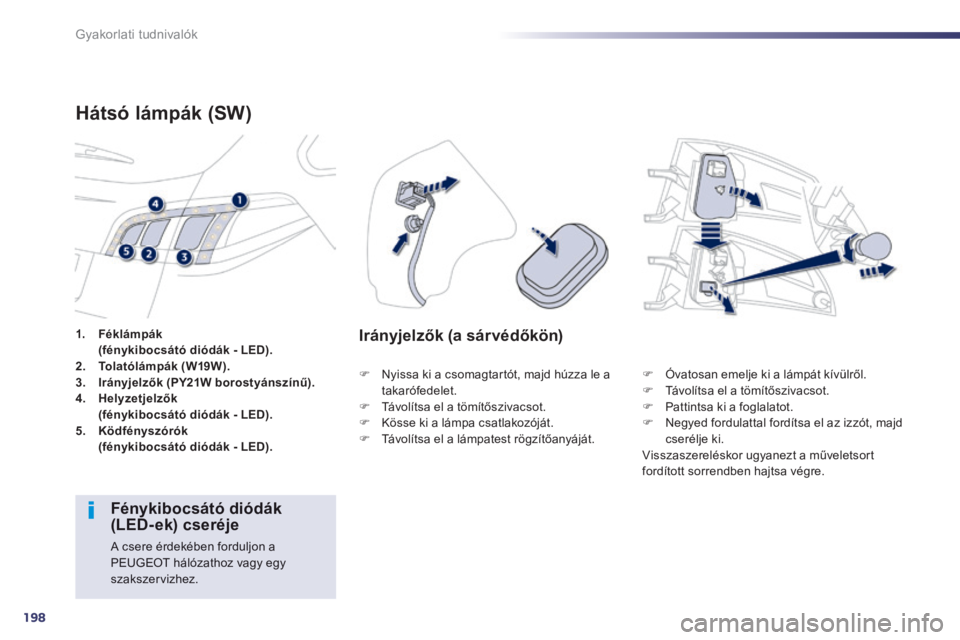

1. Féklámpák (fénykibocsátó diódák - LED).2. Tolatólámpák (W19W).3. Irányjelzők (PY21W borostyánszínű).4. Helyzetjelzők (fénykibocsátó diódák - LED).5. Ködfényszórók(fénykibocsátó diódák - LED).
Hátsó lámpák (SW)
 Nyissa ki a csomagtartót, majd húzza le a takarófedelet.  Távolítsa el a tömítőszivacsot.  Kösse ki a lámpa csatlakozóját.  Távolítsa el a lámpatest rögzítőanyáját.
Irányjelzők (a sárvédőkön)
 Óvatosan emelje ki a lámpát kívülről.  Távolítsa el a tömítőszivacsot.  Pattintsa ki a foglalatot.  Negyed fordulattal fordítsa el az izzót, majd cserélje ki. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.
F é n y k i b o c s á t ó d i ó d á k (LED- ek) cseréje
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
