2014 Peugeot 508 Kezelési útmutató (in Hungarian)

3
79
Kényelem
508_hu_Chap03_confort_ed01-2014

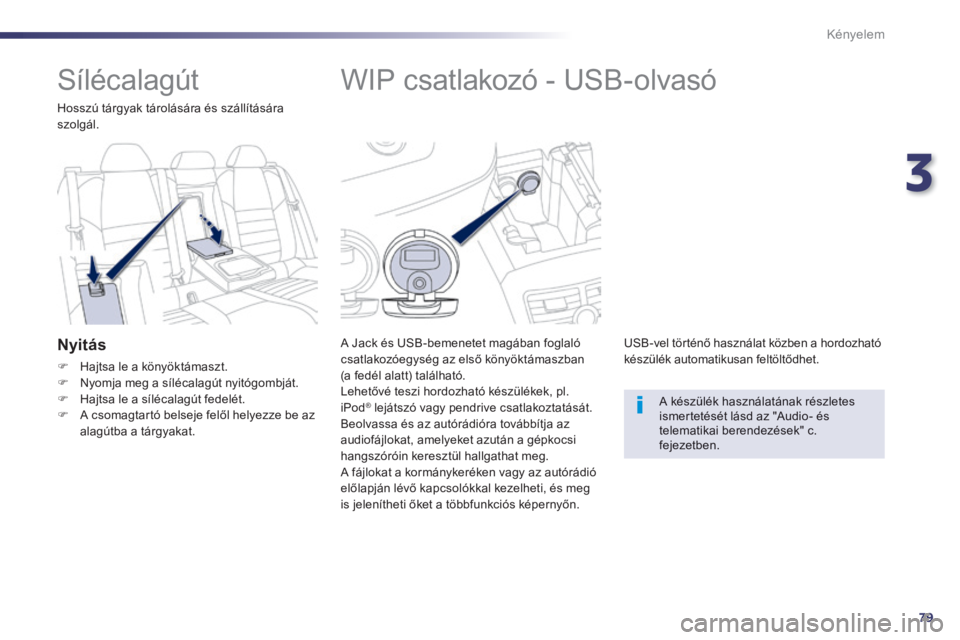

WIP csatlakozó - USB-olvasó
A Jack és USB-bemenetet magában foglaló csatlakozóegység az első könyöktámaszban (a fedél alatt) található. Lehetővé teszi hordozható készülékek, pl. iPod ® lejátszó vagy pendrive csatlakoztatását. ® lejátszó vagy pendrive csatlakoztatását. ®
Beolvassa és az autórádióra továbbítja az audiofájlokat, amelyeket azután a gépkocsi hangszóróin keresztül hallgathat meg. A fájlokat a kormánykeréken vagy az autórádió előlapján lévő kapcsolókkal kezelheti, és meg is jelenítheti őket a többfunkciós képernyőn.
USB-vel történő használat közben a hordozható készülék automatikusan feltöltődhet.
A készülék használatának részletes ismertetését lásd az "Audio- és telematikai berendezések" c. fejezetben.
Sílécalagút
Hosszú tárgyak tárolására és szállítására szolgál.
N y i t á s
 Hajtsa le a könyöktámaszt.  Nyomja meg a sílécalagút nyitógombját.  Hajtsa le a sílécalagút fedelét.  A csomagtartó belseje felől helyezze be az alagútba a tárgyakat.

80
Kényelem
508_hu_Chap03_confort_ed01-2014

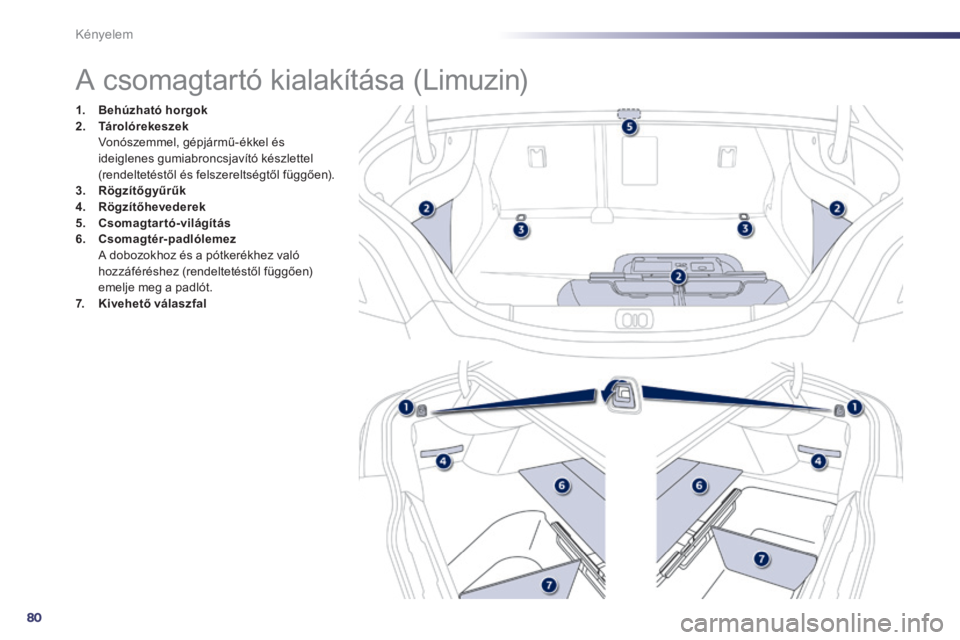

A csomagtartó kialakítása (Limuzin)
1. Behúzható horgok2. Tárolórekeszek Vonószemmel, gépjármű-ékkel és ideiglenes gumiabroncsjavító készlettel (rendeltetéstől és felszereltségtől függően). 3. Rögzítőgyűrűk4. Rögzítőhevederek5. Csomagtartó-világítás6. Csomagtér-padlólemez A dobozokhoz és a pótkerékhez való hozzáféréshez (rendeltetéstől függően) emelje meg a padlót. 7. Kivehető válaszfal

3
81
Kényelem
508_hu_Chap03_confort_ed01-2014

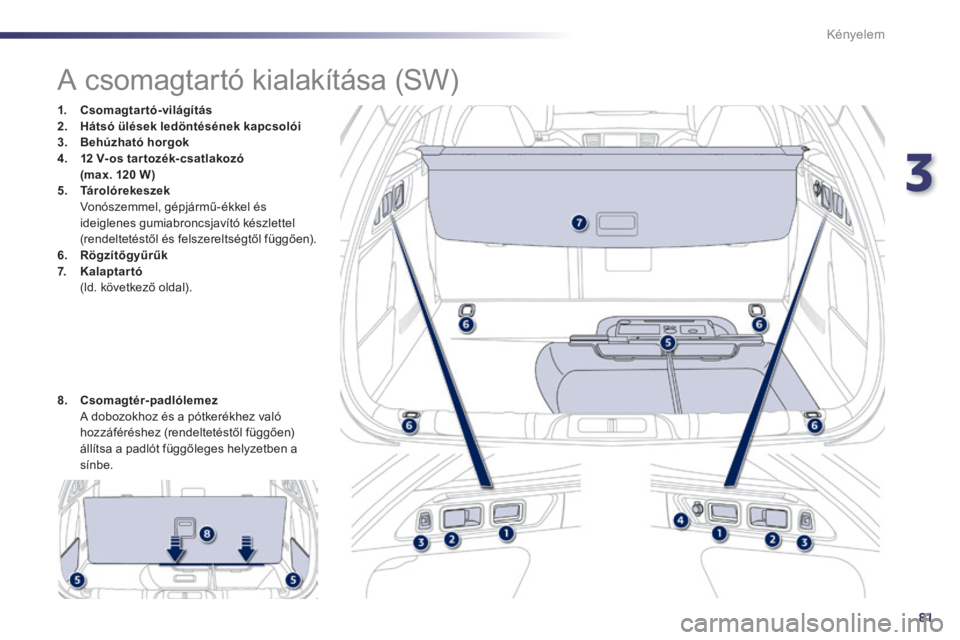

A csomagtartó kialakítása (SW)
1. Csomagtartó-világítás2. Hátsó ülések ledöntésének kapcsolói3. Behúzható horgok4. 12 V- os tar tozék- csatlakozó (max. 120 W)5. Tárolórekeszek Vonószemmel, gépjármű-ékkel és ideiglenes gumiabroncsjavító készlettel (rendeltetéstől és felszereltségtől függően). 6. Rögzítőgyűrűk7. Kalaptartó (ld. következő oldal).
8. Csomagtér-padlólemez A dobozokhoz és a pótkerékhez való hozzáféréshez (rendeltetéstől függően) állítsa a padlót függőleges helyzetben a s í n b e .

82
Kényelem
508_hu_Chap03_confort_ed01-2014

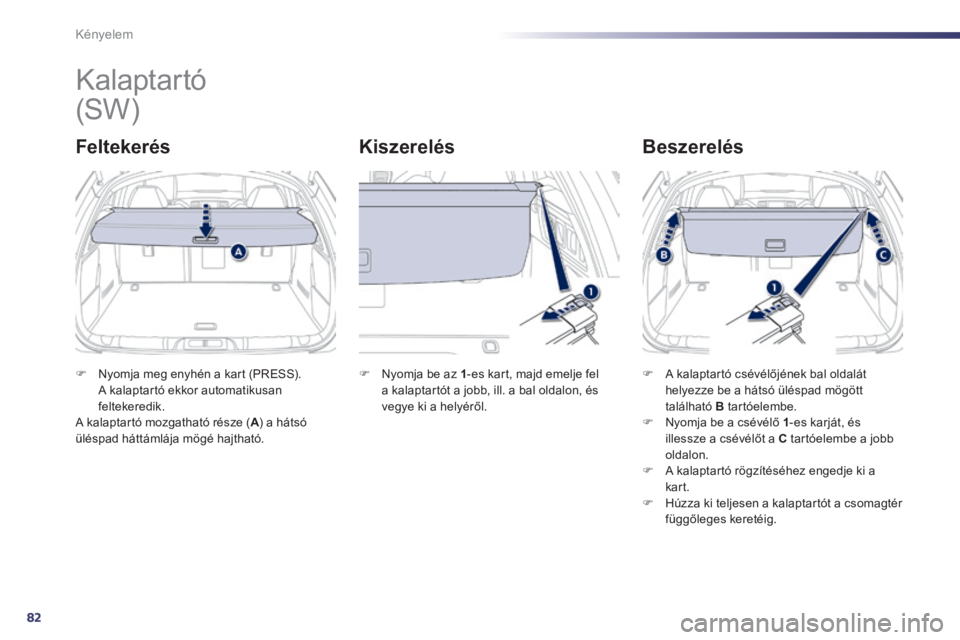

Kalaptartó
Feltekerés K i s z e r e l é s Beszerelés
 Nyomja meg enyhén a kart (PRESS). A kalaptartó ekkor automatikusan feltekeredik. A kalaptartó mozgatható része ( A ) a hátsó A ) a hátsó A
üléspad háttámlája mögé hajtható.
 Nyomja be az 1 -es kart, majd emelje fel a kalaptartót a jobb, ill. a bal oldalon, és vegye ki a helyéről.
 A kalaptartó csévélőjének bal oldalát helyezze be a hátsó üléspad mögött található B tartóelembe.  Nyomja be a csévélő 1 -es karját, és
illessze a csévélőt a C tartóelembe a jobb oldalon.  A kalaptartó rögzítéséhez engedje ki a kart.  Húzza ki teljesen a kalaptartót a csomagtér függőleges keretéig.
(SW)

3
83
Kényelem
508_hu_Chap03_confort_ed01-2014

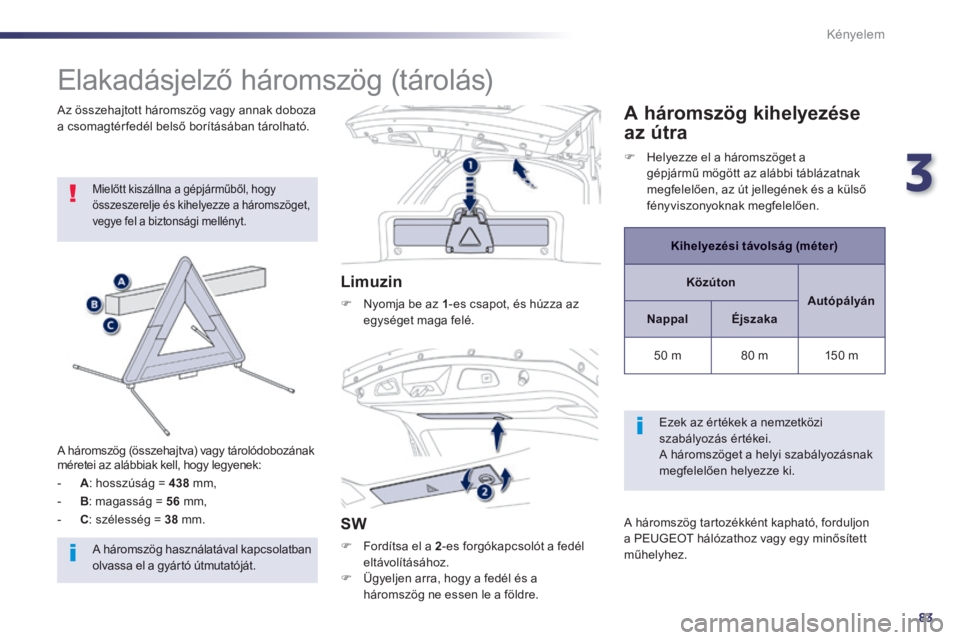

Elakadásjelző háromszög (tárolás)
Mielőtt kiszállna a gépjárműből, hogy összeszerelje és kihelyezze a háromszöget, vegye fel a biztonsági mellényt.
A háromszög (összehajtva) vagy tárolódobozának méretei az alábbiak kell, hogy legyenek:
- A : hosszúság = 438 mm,
- B : magasság = 56 mm,
- C : szélesség = 38 m m .
L i m u z i n
 Nyomja be az 1 -es csapot, és húzza az egységet maga felé.
S W
 Fordítsa el a 2 -es forgókapcsolót a fedél eltávolításához.  Ügyeljen arra, hogy a fedél és a háromszög ne essen le a földre.
Az összehajtott háromszög vagy annak doboza a csomagtér fedél belső borításában tárolható. A háromszög kihelyezése
az útra
Kihelyezési távolság (méter)
Közúton
Autópályán
NappalÉjszaka
50 m 80 m 150 m
Ezek az értékek a nemzetközi szabályozás értékei. A háromszöget a helyi szabályozásnak megfelelően helyezze ki.
A háromszög tartozékként kapható, forduljon a PEUGEOT hálózathoz vagy egy minősített m ű h e l y h e z .
 Helyezze el a háromszöget a gépjármű mögött az alábbi táblázatnak megfelelően, az út jellegének és a külső fényviszonyoknak megfelelően.
A háromszög használatával kapcsolatban olvassa el a gyártó útmutatóját.

84
Kényelem
508_hu_Chap03_confort_ed01-2014

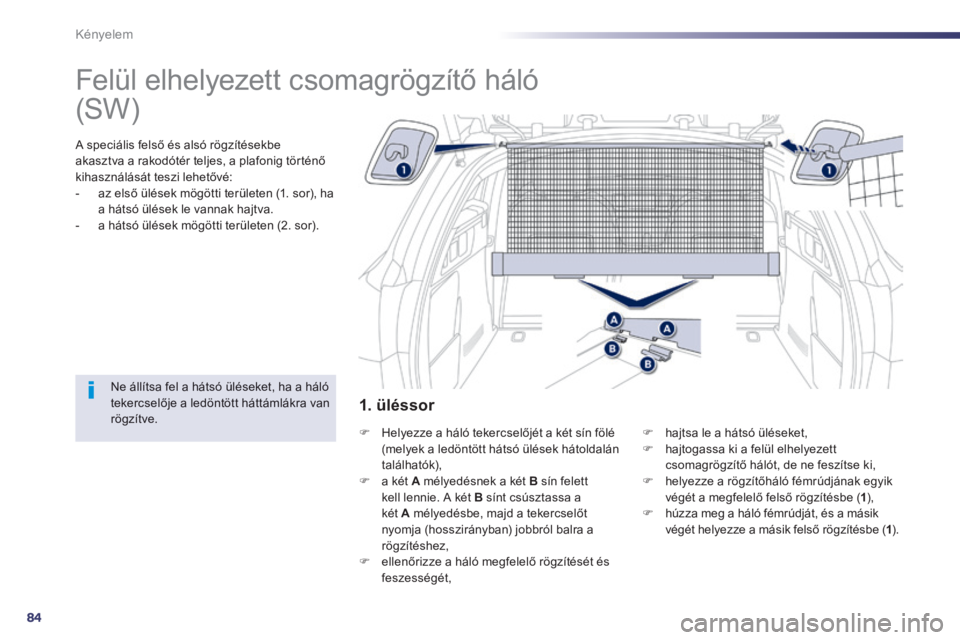

Felül elhelyezett csomagrögzítő háló
A speciális felső és alsó rögzítésekbe akasztva a rakodótér teljes, a plafonig történő kihasználását teszi lehetővé: - az első ülések mögötti területen (1. sor), ha a hátsó ülések le vannak hajtva. - a hátsó ülések mögötti területen (2. sor).
Ne állítsa fel a hátsó üléseket, ha a háló tekercselője a ledöntött háttámlákra van rögzítve.  Helyezze a háló tekercselőjét a két sín fölé (melyek a ledöntött hátsó ülések hátoldalán találhatók),  a két A mélyedésnek a két B sín felett kell lennie. A két B sínt csúsztassa a két A mélyedésbe, majd a tekercselőt nyomja (hosszirányban) jobbról balra a
rögzítéshez,  ellenőrizze a háló megfelelő rögzítését és feszességét,
 hajtsa le a hátsó üléseket,  hajtogassa ki a felül elhelyezett csomagrögzítő hálót, de ne feszítse ki,  helyezze a rögzítőháló fémrúdjának egyik végét a megfelelő felső rögzítésbe ( 1 ),  húzza meg a háló fémrúdját, és a másik végét helyezze a másik felső rögzítésbe ( 1 ) .
1. üléssor
(SW)

3
85
Kényelem
508_hu_Chap03_confort_ed01-2014

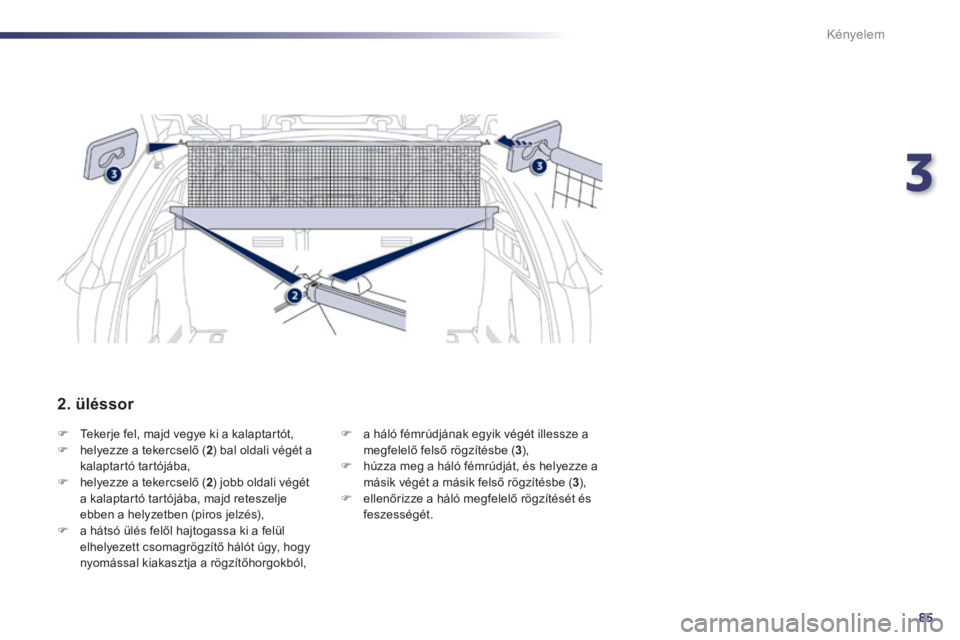

 Tekerje fel, majd vegye ki a kalaptartót,  helyezze a tekercselő ( 2 ) bal oldali végét a kalaptartó tartójába,  helyezze a tekercselő ( 2 ) jobb oldali végét a kalaptartó tartójába, majd reteszelje ebben a helyzetben (piros jelzés),  a hátsó ülés felől hajtogassa ki a felül elhelyezett csomagrögzítő hálót úgy, hogy nyomással kiakasztja a rögzítőhorgokból,
 a háló fémrúdjának egyik végét illessze a megfelelő felső rögzítésbe ( 3 ),  húzza meg a háló fémrúdját, és helyezze a másik végét a másik felső rögzítésbe ( 3 ),  ellenőrizze a háló megfelelő rögzítését és f e s z e s s é g é t .
2. üléssor

86
Kényelem
508_hu_Chap03_confort_ed01-2014

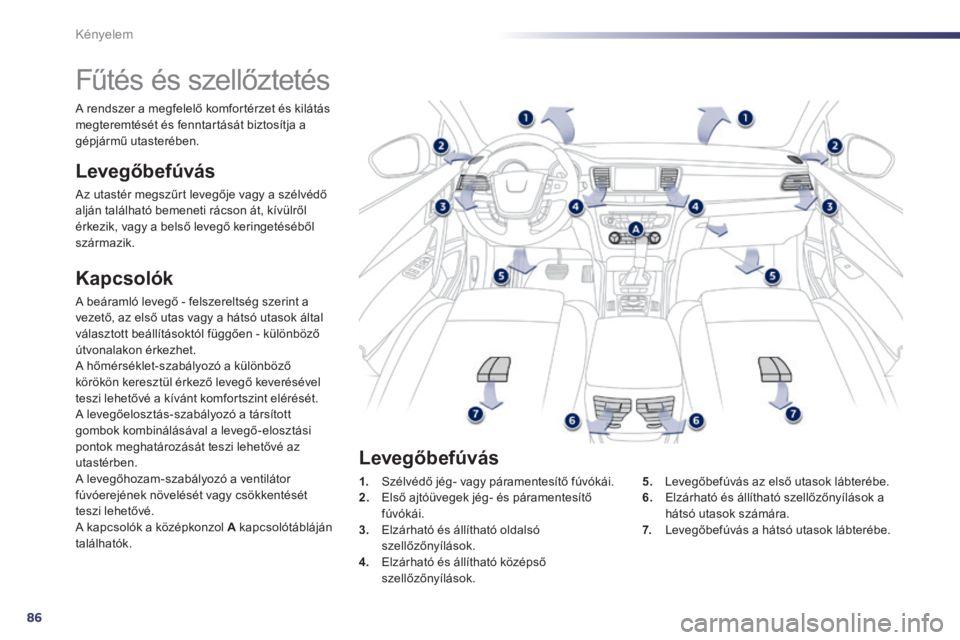

Fűtés és szellőztetés
Levegőbefúvás
Az utastér megszűrt levegője vagy a szélvédő alján található bemeneti rácson át, kívülről érkezik, vagy a belső levegő keringetéséből származik.
Kapcsolók
A beáramló levegő - felszereltség szerint a vezető, az első utas vagy a hátsó utasok által választott beállításoktól függően - különböző útvonalakon érkezhet. A hőmérséklet-szabályozó a különböző körökön keresztül érkező levegő keverésével teszi lehetővé a kívánt komfortszint elérését. A levegőelosztás-szabályozó a társított gombok kombinálásával a levegő-elosztási pontok meghatározását teszi lehetővé az utastérben. A levegőhozam-szabályozó a ventilátor fúvóerejének növelését vagy csökkentését teszi lehetővé. A kapcsolók a középkonzol A A kapcsolók a középkonzol A A kapcsolók a középkonzol kapcsolótábláján
találhatók.
1. Szélvédő jég- vagy páramentesítő fúvókái. 2. Első ajtóüvegek jég- és páramentesítő fúvókái. 3. Elzárható és állítható oldalsó szellőzőnyílások. 4. Elzárható és állítható középső szellőzőnyílások.
5. Levegőbefúvás az első utasok lábterébe. 6. Elzárható és állítható szellőzőnyílások a hátsó utasok számára. 7. Levegőbefúvás a hátsó utasok lábterébe.
Levegőbefúvás
A rendszer a megfelelő komfortérzet és kilátás megteremtését és fenntartását biztosítja a gépjármű utasterében.
