2014 Peugeot 508 Kezelési útmutató (in Hungarian)

8
183
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
2 . F e l f ú j á s  A kompresszor elektromos csatlakozóját ismét kösse rá a gépjármű 12 voltos csatlakozójára.  Ismét indítsa be a motort és hagyja járni.
 Állítsa be a nyomásértéket a kompresszor segítségével (felfújáshoz: B kapcsoló "I"helyzetben, leeresztéshez: B kapcsoló "O"helyzetben és a C gomb megnyomása) a vezetőoldali ajtónál található címkén feltüntetett értéknek megfelelően. A folyamatos nyomásveszteség azt jelzi, hogy a lyuk nem tömődött el megfelelően. Ilyenkor a gépjármű javítása érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.  Kösse le a készletet, és tegye el.  Csökkentett sebességgel közlekedjen (max. 80 km/h), legfeljebb kb. 200 km-es t á v o l s á g o n .
Amint lehetséges, keresse fel a PEUGEOT hálózatot vagy egy szakszervizt. Feltétlenül közölje a szerelővel, hogy használta a készletet. A gumiabroncs vizsgálata után a szerelő tájékoztatni fogja, hogy a gumiabroncs javítható-e vagy cserélni kell.
 Állítsa az A kapcsolót "Felfújás" helyzetbe.  Tekerje ki teljesen a fekete Hcsövet.  Csatlakoztassa a fekete csövet közvetlenül a megjavított kerék szelepére.

184
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
A patron eltávolítása
 Tegye a helyére a fekete csövet.  Tegye szabaddá a fehér cső hajlított végét.  Tartsa a kompresszort függőlegesen.  Az aljánál fogva csavarja ki a patront.
Ügyeljen az esetlegesen távozó folyadékra. A folyadék szavatossági idejét a patronon találja. A patron kizárólag egyszer használható. A megkezdett patront ki kell cserélni, akkor is, ha maradt benne folyadék. Az elhasznált patront ne dobja el, hanem adja le a PEUGEOT hálózatban vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél. Ne felejtsen el új tömítőanyag-patront beszerezni a PEUGEOT hálózatban vagy egy szakszervizben.
Nyomásellenőrzés / alkalmi
felfújás
A kompresszor a következőkre is használható (tömítőanyag-befecskendezés nélkül): - a gumiabroncsok alkalmi ellenőrzése vagy felfújása, - egyéb eszközök (labda, kerékpártömlő stb.) felfújása.
 Forgassa el az A kapcsolót "Felfújás" helyzetbe.  Tekerje ki teljesen a fekete Hcsövet.  Kösse rá a fekete csövet a kerék vagy az eszköz szelepére. Szükség esetén előbb szerelje fel a készlethez tartozó valamelyik fújófejet.
 Csatlakoztassa a kompresszor elektromos csatlakozóját a gépjármű 12 voltos csatlakozójára.  Indítsa be a motort és hagyja járni.  Állítsa be a nyomást a kompresszor segítségével (felfújáshoz: B kapcsoló "I"helyzetben; leeresztéshez: B kapcsoló "O"helyzetben és a C gomb megnyomása) a gumiabroncs vagy az eszköz nyomásértékét tartalmazó címkének megfelelően.  Kösse le a készletet, majd tegye el.

8
185
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Kerékcsere A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével.
A szerszámok a csomagtartó padlólemeze alatt találhatók. A hozzáféréshez:  nyissa ki a csomagtartót,  álltsa függőleges helyzetbe a padlólemezt (SW: a sínbe) a szerszámokhoz való hozzáféréshez.
Hozzáférés a szerszámokhoz
S z e r s z á m l i s t a
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket. 1. Kerékkulcs. A dísztárcsa levételéhez és a kerék
rögzítőcsavarjainak eltávolításához használható. 2. Emelő beépített hajtókarral. A gépjármű megemelését teszi lehetővé.
3. Csavardísz eltávolító. Az alumínium keréktárcsákon található csavarvédők levételét teszi lehetővé. 4. Kerékőrcsavar-toldat (a kesztyűtartóban található).
A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását. 5. Ék a gépjármű kerekének kiékeléséhez. 6. V o n ó s z e m . Ld. "A gépjármű vontatása" c. részt.

186
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Dísztárcsás kerék
A kerék felszerelésekor a dísztárcsa A kerék felszerelésekor a dísztárcsa A kerék felszerelésekorfelhelyezését a szelepnél található füllel kezdje, majd tenyerével nyomkodja körbe a dísztárcsa peremét.
A pótkerék a csomagtartó padlólemeze alatt található. Rendeltetéstől függően a gépjármű lemezkeréktárcsás, alumínium, vagy szükségpótkerékkel van felszerelve. A pótkerékhez való hozzáféréssel kapcsolatban olvassa el az előző oldalon található "Hozzáférés a szerszámokhoz" c. részt.
Hozzáférés a pótkerékhez
A kerék kiemelése
 Távolítsa el a kerék sárga színű, központi csavarját.  Hátulról megfogva emelje maga felé a pótkereket.  Vegye ki a pótkereket a csomagtartóból.
Gépjárműve felszereltségétől függően a pótkereket vagy egy heveder, vagy egy központi csavar rögzíti. Csavar esetén kövesse az alábbi folyamatot.

8
187
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

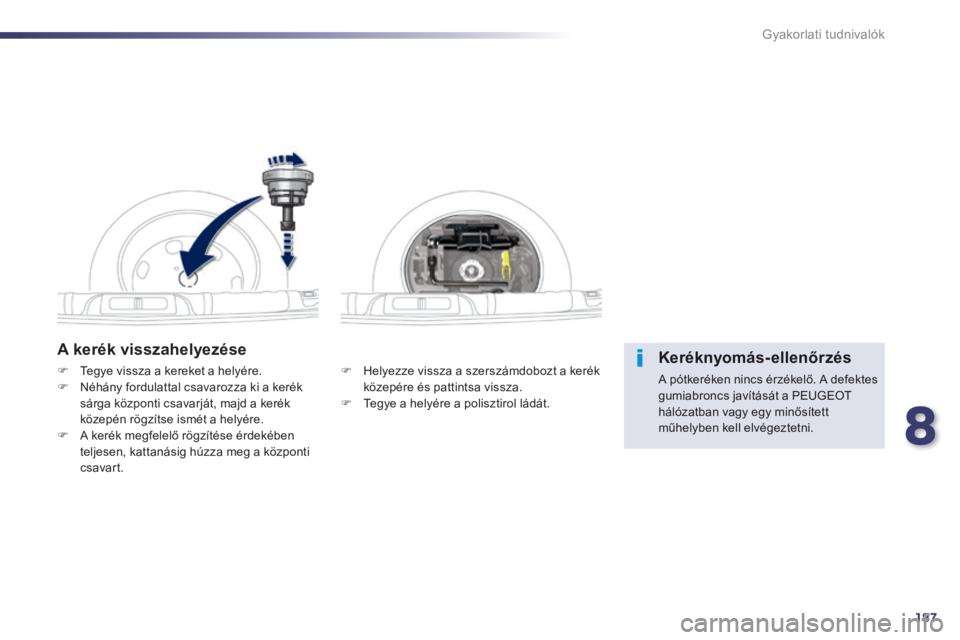

A kerék visszahelyezése
 Helyezze vissza a szerszámdobozt a kerék közepére és pattintsa vissza.  Tegye a helyére a polisztirol ládát.
 Tegye vissza a kereket a helyére.  Néhány fordulattal csavarozza ki a kerék sárga központi csavarját, majd a kerék közepén rögzítse ismét a helyére.  A kerék megfelelő rögzítése érdekében teljesen, kattanásig húzza meg a központi csavar t.
Keréknyomás-ellenőrzés
A pótkeréken nincs érzékelő. A defektes gumiabroncs javítását a PEUGEOT hálózatban vagy egy minősített műhelyben kell elvégeztetni.

188
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
 Helyezze az emelő ( 2 ) talpát a talajra, és győződjön meg arról, hogy az alvázon kialakított első ( A ) vagy hátsó ( A ) vagy hátsó ( AB ) emelési pont közül a cserélendő kerékhez közelebb esővel szemben helyezkedik el.
A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a gépjárművet: a talaj legyen vízszintes, szilárd és nem csúszós. Hacsak nincs automatikus üzemmódra programozva, húzza be a parkolóféket, vegye le a gyújtást, és a kerekek rögzítésének érdekében kapcsolja az első sebességi fokozatot * . Ellenőrizze, hogy a parkolófék karján kigyulladt-e a fék visszajelzés és a Pvisszajelzés. Győződjön meg arról, hogy az utasok kiszálltak a gépjárműből, és biztonságos helyen tartózkodnak. Soha ne feküdjön emelővel megemelt gépjármű alá; használjon tartóbakot.
A műveletek sorrendje
 A 3 -as szerszám segítségével (felszereltségtől függően) valamennyi csavarról vegye le a csavardíszt.  A kerékőrcsavar eltávolításához helyezze fel a kerékőrcsavar-kulcstoldatot ( 4 ) a kerékkulcsra ( 1 ) (felszereltségtől függően).  A többi csavart a toldat használata nélkül, a kerékkulccsal ( 1 ) lazítsa ki.
* Vezérelt mechanikus sebességváltó esetén R , automata sebességváltó esetén P h e l y z e t .

8
189
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

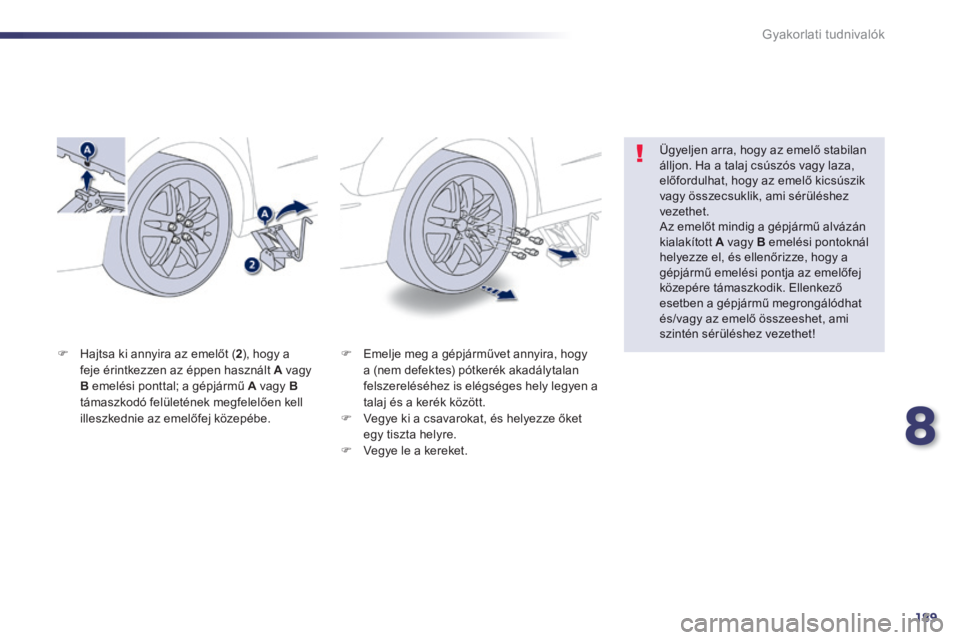

 Emelje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan felszereléséhez is elégséges hely legyen a talaj és a kerék között.  Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.  Vegye le a kereket.
 Hajtsa ki annyira az emelőt ( 2 ), hogy a feje érintkezzen az éppen használt A vagy B emelési ponttal; a gépjármű A vagy Btámaszkodó felületének megfelelően kell illeszkednie az emelőfej közepébe.
Ügyeljen arra, hogy az emelő stabilan álljon. Ha a talaj csúszós vagy laza, előfordulhat, hogy az emelő kicsúszik vagy összecsuklik, ami sérüléshez vezethet. Az emelőt mindig a gépjármű alvázán kialakított A vagy B emelési pontoknál helyezze el, és ellenőrizze, hogy a gépjármű emelési pontja az emelőfej közepére támaszkodik. Ellenkező esetben a gépjármű megrongálódhat és/vagy az emelő összeeshet, ami szintén sérüléshez vezethet!

190
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
A kerék felszerelése
A szükségpótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel rendelkezik, visszaszerelésnél, a csavarok meghúzásakor természetes, hogy az alátétek nem fekszenek fel a szükségpótkerékre. A kerék tartását a csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsnak a csomagtartóban való megfelelő elhelyezése érdekében előzetesen távolítsa el a központi takaróelemet. Szükségpótkerék használatakor ne lépje túl a 80 km/óra sebességet. A csavarok rögzítését és a pótkerék nyomását a lehető legrövidebb időn belül ellenőriztesse a PEUGEOT hálózatban vagy egy minősített műhelyben. A defektes gumiabroncsot, amint lehet, javíttassa meg, és helyezze vissza a gépjárműre.
A műveletek sorrendje
 Helyezze a kereket a kerékagyra.  Húzza meg kézzel a csavarokat ütközésig.  A kerékőrcsavar-kulcstoldattal ( 4 ) ellátott kerékkulccsal ( 1 ) húzza meg a kerékőrcsavart.
 A többi csavar meghúzását a toldat nélküli kerékkulccsal ( 1 ) végezze el.
