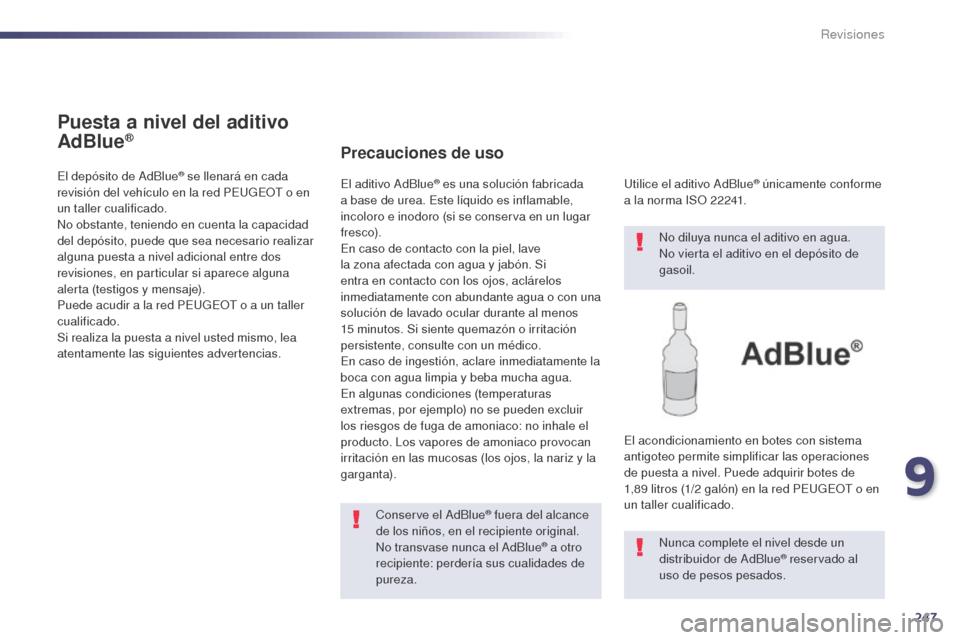

Puesta a nivel del aditivo
AdBlue®
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red PEUGEOT o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional entre dos
revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red PEUGEOT o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.
Precauciones de uso
Conserve el AdBlue® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. Utilice el aditivo AdBlue
® únicamente conforme
a la norma ISO 22241.
El aditivo AdBlue® es una solución fabricada
a base de urea. Este líquido es inflamable,
incoloro e inodoro (si se conserva en un lugar
fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
producto. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta). No diluya nunca el aditivo en agua.
No vierta el aditivo en el depósito de
gasoil.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89
litros (1/2 galón) en la red PEUGEOT o en
un taller cualificado.
Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados.
9
Revisiones

248
508_es_Chap09_verifications_ed02-2014
No guarde los botes de AdBlue® en el
vehículo.
Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en
un lugar fresco y resguardados de los rayos
solares.
En estas condiciones, el aditivo puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.
Procedimiento
Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.
F

C

orte el contacto y retire la llave o, si su
vehículo va equipado con el botón START/
STOP, púlselo para parar el motor. F

P
ara acceder al depósito de AdBlue
®,
levante la alfombrilla de maletero, según
equipamiento, y retire la rueda de repuesto
y/o el cajón de almacenamiento.
F

G

ire un cuarto de vuelta el tapón negro, en
el sentido contrario a las agujas del reloj
sin ejercer presión y sáquelo tirando hacia
arriba.
F

G

ire el tapón azul una 6ª parte de vuelta
en el sentido contrario a las agujas del
reloj.
F

S

aque el tapón hacia arriba.
Revisiones

249
508_es_Chap09_verifications_ed02-2014
F Hágase con un bote de AdBlue®. Una
vez haya comprobado la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo.
Importante : Si el depósito de AdBlue
®
de su vehículo está completamente
vacío -hecho que se confirma
mediante los mensajes de alerta y la
imposibilidad de rearrancar el motor-,
es imperativo efectuar una puesta a
nivel de 3,8

litros como mínimo (es
decir, dos botes de 1,89

litros). F

U
na vez que haya vertido el contenido del
bote, en caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo.
En caso de que el aditivo se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.
F
V
uelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.
F V uelva a colocar el tapón negro girándolo
un cuarto de vuelta en el sentido de
las agujas del reloj sin ejercer presión.
Compruebe que el testigo del tapón queda
frente al testigo del soporte.
F

S
egún equipamiento, vuelva a colocar
la rueda de repuesto y/o el cajón de
almacenamiento en el fondo del maletero.
F

C
oloque de nuevo la alfombrilla de
maletero y cierre el portón. Importante: En
caso de puesta a nivel
después de una inmovilización por
falta de aditivo , indicada mediante
el mensaje "Llene con aditivo
anticontaminación: Arranque prohibido",
es imperativo esperar 5 minutos antes
de volver a poner el contacto, sin abrir
la puerta del conductor, desbloquear
el vehículo, introducir la llave en
el contacto o introducir la llave del
sistema "Acceso y arranque manos
libres" en el habitáculo.
Ponga el contacto, espere 10 segundos
y arranque el motor.
No deseche los botes de aditivo
AdBlue
® en la basura doméstica.
Tírelos en un contenedor específico
para este tipo de productos o llévelo al
punto de venta.
9
Revisiones

250
508_es_Chap10_caracteristiques-techniques_ed02-2014
Características Técnicas
Motores gasolina1,6 l VT i
120 cv1,6
l THP
155 cv
Cajas de velocidades Pilotada
(6


marchas)Manual
(6


marchas)Automática
(6


marchas)
Tipos Variantes Versiones 8D5FH8/P - 8E5FH8/P
8D5FS8/P - 8E5FS8/P 8D5FV8
- 8E5FV88D5FNA - 8E5FNA
8 D5 F VA - 8 E5 F VA
Anticontaminación Euro 5Euro 5
Cilindrada (cm
3) 1 5981 598
Diámetro x carrera (mm) 77
x 85,877
x 85,8
Potencia máxima: norma CEE (kW)* 85
88 11 0
115
Régimen de potencia máximo (rpm) 6


0006


000
Par máximo: norma CEE (Nm) 160240
Régimen de par máximo (rpm) 4
2501
400
Carburante Sin plomoSin plomo
Catalizador SíSí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 4,254,25
Motorizaciones y cajas de velocidades gasolina
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).

251
508_es_Chap10_caracteristiques-techniques_ed02-2014
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva 1999/99/CE).
Motores gasolina
1,6 l e-THP
165

cv
Cajas de velocidades Manual
(6

marchas)
Automática
(6

marchas)
Tipos Variantes Versiones 8D5GZ-M / S - 8E5GZ-M / S8D5GZ-T / S - 8E5GZ-T / S
Anticontaminación --
Cilindrada (cm
3) 1 598
Diámetro x carrera (mm) 77
x 85,8
Potencia máxima: norma CEE (kW)* 121
Régimen de potencia máximo (rpm) 6


000
Par máximo: norma CEE (Nm) 240
Régimen de par máximo (rpm) 1
400
Carburante Sin plomo
Catalizador Sí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 4,25
10
Características Técnicas

252
508_es_Chap10_caracteristiques-techniques_ed02-2014
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
* * L a masa del remolque con frenos se puede aumentar, dentro del límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) gasolina
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
Motores gasolina
1,6 l VTi
120

cv
1,6 l TH P
155

cv
Cajas de velocidades Pilotada
(6

marchas)
Manual
(6

marchas)
Automática
(6

marchas)
Tipos Variantes Versiones 8D5FH8/P - 8E5FH8/P
8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8
8D5FNA - 8E5FNA
8 D5 F VA - 8 E5 F VA
Silueta BerlinaSWBerlina SWBerlina SW
-
M
asa en vacío
1 390
1

410
1 400
1

420
1

410
1 430
-
M
asa en orden de marcha*
1 465
1 485
1

475
1 495
1 485
1

505
-
M
asa máxima técnicamente admisible
( M M TA) 1 945
2

055
1 995 2 080
2

015
2

10 0
-
M
asa máxima autorizada (MMA) del conjunto
en pendiente del 12% 3 345
3 355
3 595
3 580
3

615
3 600
-
Remolque con frenos (en el límite de la MMA del conjunto)en pendiente del 10% o 12%
1 400 1 300 1 600 1 500 1 600 1 500
-
R
emolque con frenos** (con compensación de
carga en el límite de la MMA del c onjunto) 1


6751


5751
8751


7751
8751


775
-

R
emolque sin frenos 73074 0735 74 574 0750
-

Pe
so recomendado en la lanza 7575
Características Técnicas

253
508_es_Chap10_caracteristiques-techniques_ed02-2014
Motor gasolina1,6 l e-THP
165 cv
Caja de velocidades Manual
(6


marchas)Automática
(6


marchas)
Tipos Variantes Versiones 8D5GZ-M / S8E5GZ-M / S 8D5GZ-T / S8E5GZ-T / S
Silueta BerlinaSWBerlina SW
-

M
asa en vacío 1
4001


4201


4101
430
-

M
asa en orden de marcha* 1


4751
4951
4851


505
-

M
asa máxima técnicamente admisible
( M M TA) 1
9952
0802


0152


10 0
-
M

asa máxima autorizada (MMA) del conjunto
en pendiente del 12% 3
5953
5803


6153
600
- Remolque con frenos (en el límite de la MMA del conjunto)en pendiente del 10% o 12%1 600
1 500
1 600
1 500
-

R
emolque con frenos** (con compensación de
carga en el límite de la MMA del conjunto) 1
8751


7751
8751


775
-

R
emolque sin frenos 73574 574 0750
-

Pe
so recomendado en la lanza 7575
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**

L

a masa del remolque con frenos se puede aumentar, dentro del límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) gasolina
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
10
Características Técnicas

254
508_es_Chap10_caracteristiques-techniques_ed02-2014
Motor Diésel1,6 l HDi
115 c v
Caja de velocidades Manual
(6


marchas)Pilotada
(6


marchas)
Tipos Variantes Versiones 8D9HL0


- 8E9HL08D9HR8/PS - 8E9HR8/PS
Silueta BerlinaSWBerlina SW
Anticontaminación Euro 5Euro 5
Cilindrada (cm
3) 1 5601 560
Diámetro x carrera (mm) 75
x 88,375
x 88,3
Potencia máxima: norma CEE (kW)* 8484
Régimen de potencia máximo (rpm) 3
6003
600
Par máximo: norma CEE (Nm) 240270
Régimen de par máximo (rpm) 1


7501


750
Carburante Gasoil
Catalizador Sí
Filtro de partículas Sí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 3,25
Motorizaciones y cajas de velocidades Diésel
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
Características Técnicas
