215
508_es_Chap08_info-pratiques_ed02-2014
Desmontaje - montaje de la batería*
* Solo válido para Berlina y SW.
Este procedimiento permite retirar la batería,
con total seguridad, para poder cambiar las
lámparas de la luz correspondiente.
Puede consultar con la red PEUGEOT
o con un taller cualificado para realizar
este procedimiento.
Antes del desmontaje
- Coloque el vehículo en un lugar ventilado, libre de acceso y preferentemente en una
superficie plana.
-

A
ccione el freno de estacionamiento.
-

P
onga la palanca de cambios en punto
muerto (posición N para la caja de
velocidades automática o pilotada).
-

S
i dispone de alarma, para evitar que esta
se active, deje el capó abierto.
-

D
eje al menos una luna entreabierta
si estaciona en un lugar seguro, si no,
bloquee todos los accesos. -
S i dispone de maletero motorizado, será
imposible abrirlo después de desconectar
la batería.
-

C
orte el contacto y retire la llave.
-

S
i dispone de Acceso y arranque
manos libres, aleje el mando a distancia
aproximadamente 3


metros.
-

E
spere aproximadamente 4 minutos
(o 12
minutos para la caja de velocidades
automática o pilotada) antes de
desconectar la batería.
8
Información práctica

216
508_es_Chap08_info-pratiques_ed02-2014
Desmontaje
- Desconecte el borne positivo (+) de la
batería. -
R etire la tapa de la batería 1.- Afloje 2 y luego desconecte el borne
negativo ( -) de la batería.
-

S
uelte las cablerías eléctricas 3.
-

S
uelte y aparte la cablería eléctrica 4.
-

R
etire la tuerca 5 del cable positivo (+).
-

A
parte la cablería eléctrica 6.
Información práctica

217
508_es_Chap08_info-pratiques_ed02-2014

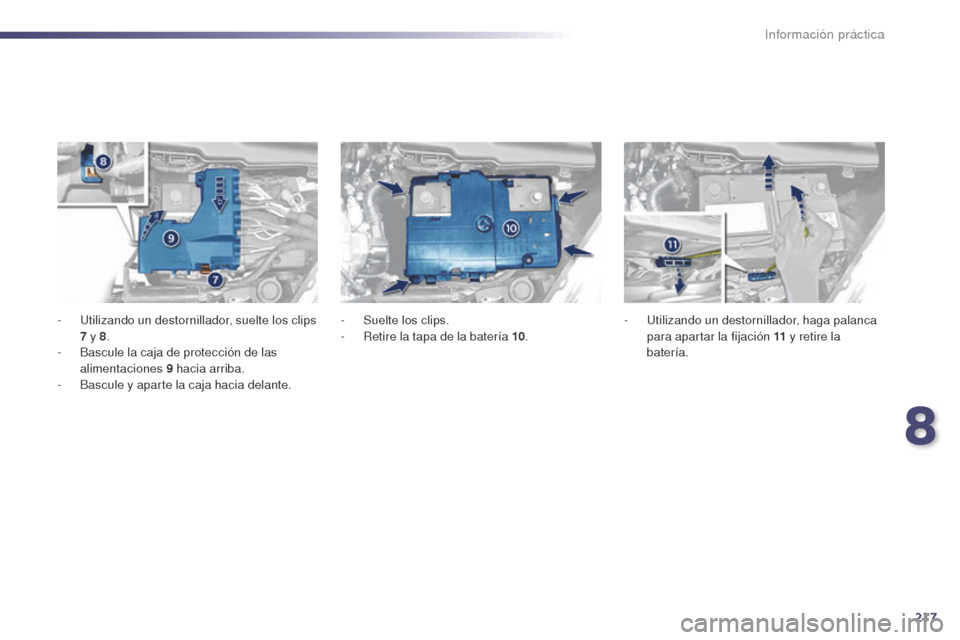

- Utilizando un destornillador, suelte los clips 7 y 8.
-

B
ascule la caja de protección de las
alimentaciones 9
hacia arriba.
-
B

ascule y aparte la caja hacia delante. -
S uelte los clips.
- R etire la tapa de la batería 10.- Ut
ilizando un destornillador, haga palanca
para apartar la fijación 11 y retire la
batería.
8
Información práctica

218
508_es_Chap08_info-pratiques_ed02-2014
Montaje
Para el montaje, realice las operaciones de
desmontaje en el sentido inverso y vuelva a
conectar el borne positivo (+) en último lugar.
Después del montaje
- Controle los terminales de la batería.
- P onga el contacto, sin arrancar el motor.
-

C
ompruebe que no haya mensajes
de error o testigos encendidos. De lo
contrario, consulte con la red PEUGEOT o
con un taller cualificado para una puesta a
cero del sistema.
-

C
ompruebe que los accesos, puertas y
ventanas, fuencionen correctamente.
-

D
espués del montaje, espere 1 minuto
(o 2
minutos para la caja de velocidades
automática o pilotada).
-

A
rranque el motor.
-
C

ompruebe que los antipinzamientos
funcionan correctamente: elevalunas,
techo corredizo, techo panorámico. -

S
i dispone de freno eléctrico, compruebe
que funciona correctamente realizando un
destensado y luego un tensado.
-
C
orte el contacto.
-
S
alga del vehículo y compruebe el buen
funcionamiento del mando a distancia.
-
P
rograme: la hora, las emisoras de radio y
la configuración del autorradio.
Al desconectar la batería,
algunas funciones pueden verse
momentáneamente no disponibles:
Stop (Stop & Start), climatización,
navegación.
En todos los casos, si detecta
una anomalía, consulte con la red
PEUGEOT o con un taller cualificado.
Información práctica

219
508_es_Chap08_info-pratiques_ed02-2014
Sistema que gestiona el tiempo de utilización de determinadas funciones para preservar una carga
suficiente en la batería.
Después de parar el motor, algunas funciones como el sistema de audio y telemática, los
limpiaparabrisas, las luces de cruce, las luces de techo, etc. se pueden continuar utilizando
durante un tiempo acumulado máximo de aproximadamente cuarenta minutos.
Modo economía de energía
Activación del modo
A continuación, un mensaje de activación del
modo economía de energía aparece en la
pantalla del cuadro de a bordo y las funciones
activas se ponen en modo vigilancia.
Si en ese momento hay establecida una
comunicación telefónica, ésta podrá
mantenerse durante aproximadamente
10 minutos con el kit manos libres del
autorradio.
Desactivación del modo
Las funciones se reactivarán automáticamente
la próxima vez que se utilice el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en
marcha durante:
-

m
enos de diez minutos, para disponer
de los equipamientos durante
aproximadamente cinco minutos;
-

m
ás de diez minutos, para conservarlos
durante aproximadamente treinta minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
No arranque y pare el motor repetidamente y
de forma continua para recargar la batería.
Cuando la batería está descargada, el motor
no arranca (ver apartado "Batería").
Modo de corte de la
alimentación
Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,
como el aire acondicionado, el desempañado
de la luneta...
Las funciones neutralizadas se reactivan
automáticamente en cuanto las condiciones
lo


permiten.
8
Información práctica

220
508_es_Chap08_info-pratiques_ed02-2014
Cambio de una escobilla del limpiaparabrisas
Antes de desmontar una
escobilla delantera
F Inmediatamente después de cortar el contacto, accione el mando del
limpiaparabrisas para poner las escobillas
en el centro del parabrisas.
Desmontaje
F Levante el brazo correspondiente.
F Sue lte la escobilla y retírela.
Montaje
F Coloque la nueva escobilla y fíjela.
F A bata el brazo con cuidado.
Después de montar una
escobilla delantera
F Ponga el contacto.
F A ccione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.
Información práctica

221
508_es_Chap08_info-pratiques_ed02-2014
Remolcado del vehículoProcedimiento para remolcar su vehículo o remolcar otro vehículo mediante un dispositivo mecánico amovible.
Remolcado de su vehículo
Acceso al utillaje
La anilla de remolcado está situada debajo del
suelo del maletero.
Para acceder a ella:
F

a
bra el maletero,
F

l
evante el suelo,
F

s
aque la anilla de remolcado. F
E n el paragolpes delantero, suelte la tapa
presionando en la parte inferior de la
misma.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda la señal de emergencia en el
vehículo remolcado. Sitúe la palanca de cambios en punto
muerto (posición N para la caja de
velocidades pilotada o automática).
No respetar esta consigna puede
provocar el deterioro de algunos
órganos (como los frenos, la
transmisión, etc.) y la ausencia de
asistencia a la frenada al arrancar de
nuevo el motor.
8
Información práctica

222
508_es_Chap08_info-pratiques_ed02-2014
Consignas generales
Respete la legislación vigente en cada
país.
Compruebe que el peso del vehículo
tractor es superior al del vehículo
remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las
cuatro ruedas sobre el suelo, utilice
siempre una barra de remolcado
homologada. Está prohibido utilizar
cuerdas o correas.
El vehículo que remolca debe iniciar la
marcha de manera progresiva.
Si se remolca un vehículo con el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio
que el remolcado del vehículo sea
realizado por un profesional:
-
V
ehículo inmovilizado en autopista,
autovía o vía rápida.
-

Vehículos con cuatro ruedas motrices.- Si no es posible colocar la caja de velocidades en
punto muerto, desbloquear la
dirección o destensar el freno de
estacionamiento.
-

R
emolcado con solo dos ruedas en
el suelo.
-

N
o se dispone de una barra de
remolcado homologada, etc.
Remolcado de otro
vehículo
F En el paragolpes trasero, suelte la tapa
presionando en la parte inferior de la
misma.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda la señal de emergencia en el
vehículo remolcado.
Información práctica
